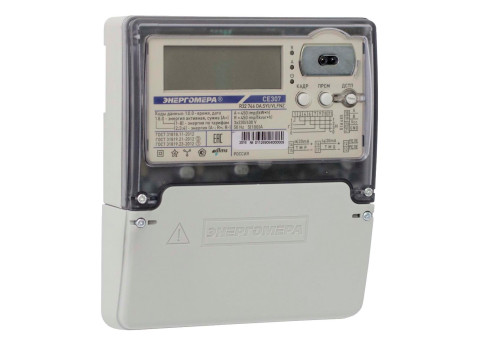

Счетчики электрической энергии трехфазные многофункциональные СЕ307

Назначение

Счетчики электрической энергии трехфазные многофункциональные СЕ307 (далее по тексту - счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.

Описание

Принцип действия счетчиков основан на преобразовании мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике. Алгоритм вычисления полной мощности -произведение среднеквадратических значений напряжений и токов.

Счетчики предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.

Исполнения счетчиков для внутренней установки, применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе.

Исполнения счетчиков для наружной установки, могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи или на фасаде здания.

Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, три датчика тока (шунт или трансформатор тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной или несколькими кнопками, индикаторы функционирования.

Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.

В зависимости от исполнения счетчики могут вести измерение и учет только потребленной активной или потребленной и отпущенной активной и реактивной электрической энергии суммарно и по тарифам указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам: количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно по каждой фазе;

архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет в соответствии с таблицей 1.

Таблица 1 — Глубина хранения архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет

графиков (профилей) активных и реактивных мощностей (потребления и отпуска), напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период;

архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц, с датой и временем их достижения;

для исполнения T количества импульсов, учтенных по каждому импульсному входу;

среднеквадратических значений фазных напряжений по каждой фазе;

среднеквадратических значений тока в каждой фазе;

активной мощности суммарно и по каждой фазе;

реактивной мощности суммарно и по каждой фазе;

полной мощности суммарно и по каждой фазе;

полной мощности суммарно и по каждой фазе;

коэффициента мощности суммарно и по каждой фазе;

частоты измерительной сети;

для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «S» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 15:

прерывания напряжения;

глубины последнего и не менее 11 предыдущих провалов напряжения;

длительности последнего и не менее 11 предыдущих провалов напряжения;

последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;

длительности последнего и не менее 11 предыдущих перенапряжений;

отрицательное и положительное отклонения напряжения электропитания; отклонение частоты.

оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей, для которых выполняется оценка соответствия нормам приведен в таблице 15.

Измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.

В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (исполнение Q) и(или) реле сигнализации (исполнение S).

Счетчики в зависимости от исполнения обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, отклонений параметров сети, отклонений показателей качества электроэнергии.

Счетчики исполнения F обеспечивают фиксацию воздействий магнитом.

Счетчики в зависимости от исполнения имеют один или два электрических испытательных выходов (телеметрические выходы).

Счетчики имеют оптические испытательные выходы (индикаторы работы).

Счетчики исполнения T имеют телеметрические входы.

Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.

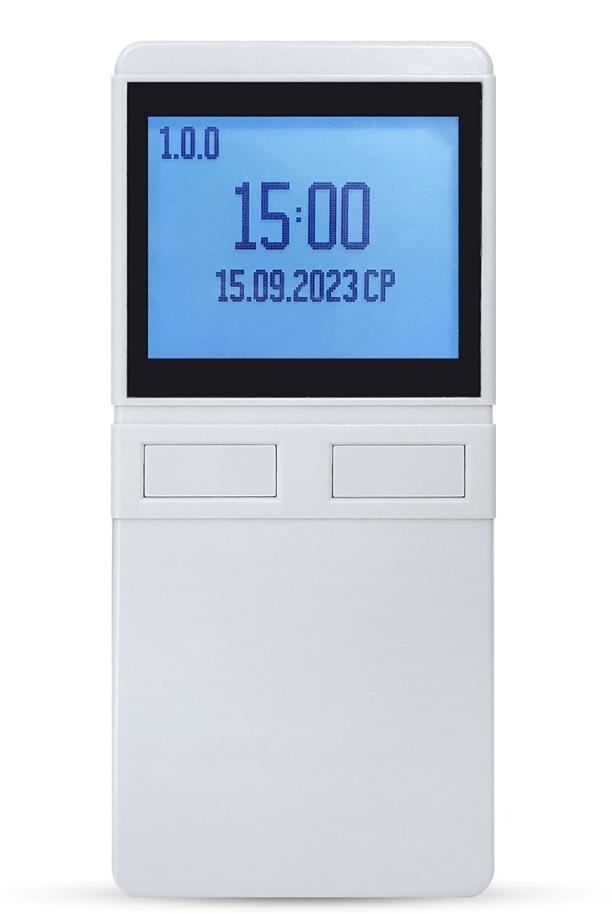

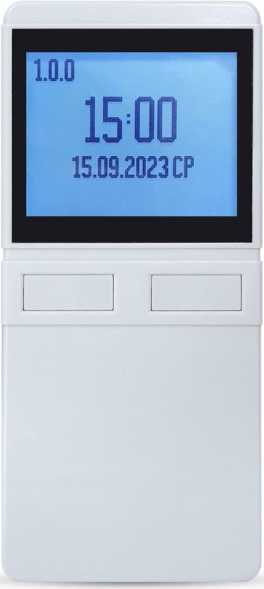

Счетчики исполнения D поставляются с дополнительным индикаторным устройством СЕ901, осуществляющим обмен информацией со счетчиком по радиоинтерфейсу или PLC.

Счетчики исполнения J имеют вход для подключения внешнего резервного источника питания, для обеспечения съема показаний по интерфейсам при отсутствии напряжений во входных измерительных цепях.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов удаленного доступа, в зависимости от исполнения счетчика.

Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.

Протокол обмена по оптическому порту и интерфейсам удаленного доступа, в зависимости от исполнения счетчика соответствует стандартам IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой», DLP, ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», протокол CE, протоколы ModBus, SMP, DLMS, СПОДЕС, ПИРС.

В счетчиках реализована функция программного диагностирования состояния аппаратных узлов ПУ, на основе статистической обработки архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет, графиков активных и реактивных мощностей (потребления и отпуска), напряжений и частоты, журналов событий. Функция применяется для целей выявления несанкционированного вмешательства в конструкцию в т.ч. с применением методов блокирования работы датчиков вскрытия.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «AdminTools».

Структура условного обозначения приведена на рисунке 1.

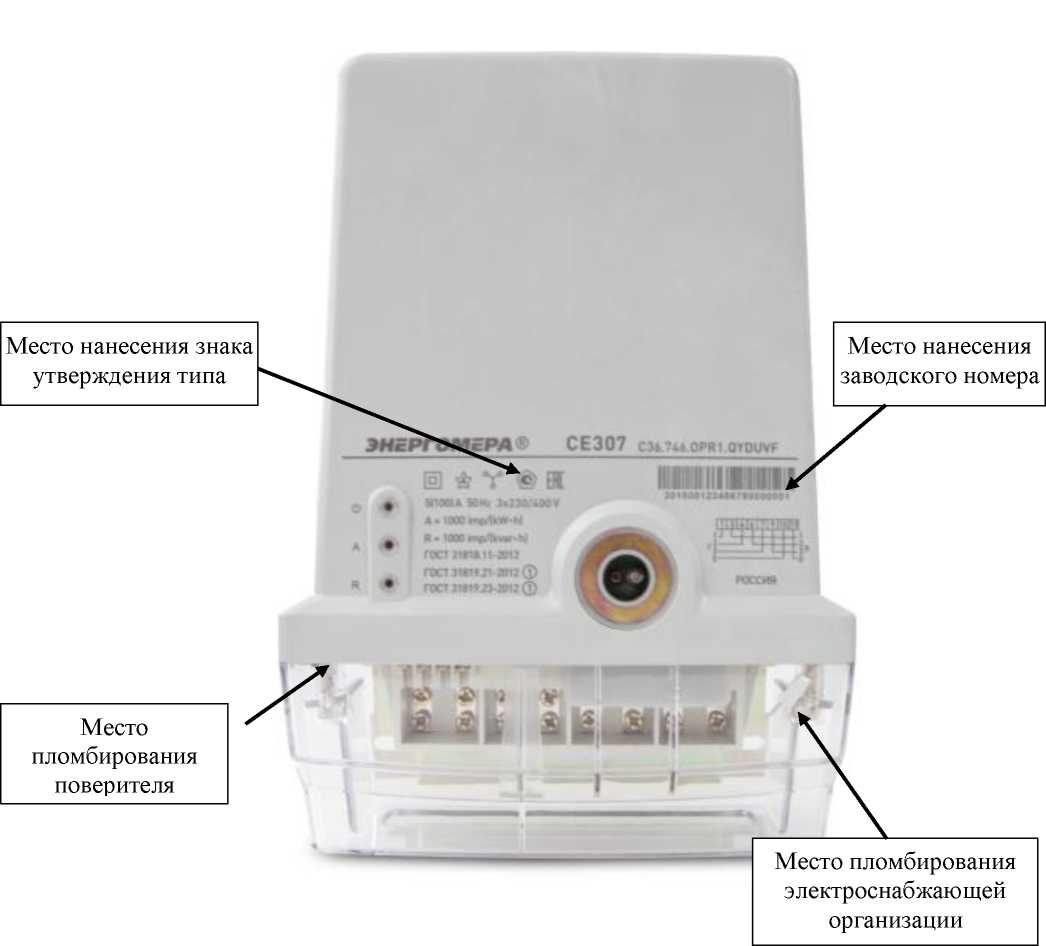

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунках 2 - 11.

СЕ307 ХХ.Х.ХХХ.ХХ.ХХХ XXX

I------------ Обозначение встроенного модуля связи, при его

наличии, а также обозначение протокола обмена (при необходимости)

Дополнительные функции: _____________________ См. таблицу 3*

Интегрированные интерфейсы связи:

См. таблицу 2* -----------------------Базовый или номинальный (максимальный) ток:

0 - 1(1,5) А

2 - 5(7,5) А

3 - 5(10) А

5 - 5(60) А

6 - 5(100) А

7 - 5(120) А ___________________________ 8 - 10(100)А

9 - 5(80) А

Номинальное фазное/линейное напряжение: ______________________________ 0 - 3х57,7/100В

4 - 3x230/400 В Класс точности:

0 - 0,5S по активной энергии

1 - 1 по активной энергии

5 - 0,5S/0,5 по активной/реактивной энергии

- 0,5S/1 - по активной/реактивной энергии для счетчиков трансформаторного включения или 0,5/1 - для счетчиков непосредственного --------------------------- включения

7 - 1/1

8 - 1/2

Модификация компонентной базы:

n - символ, обозначающий модификацию  счетчика (не влияет на метрологические характеристики);

- (отсутствие символа) - описание модификации не указывается

Тип и номер корпуса:

R32, R33, R34 - для установки на рейку

S31, S32, S33, S34 - для установки в щиток

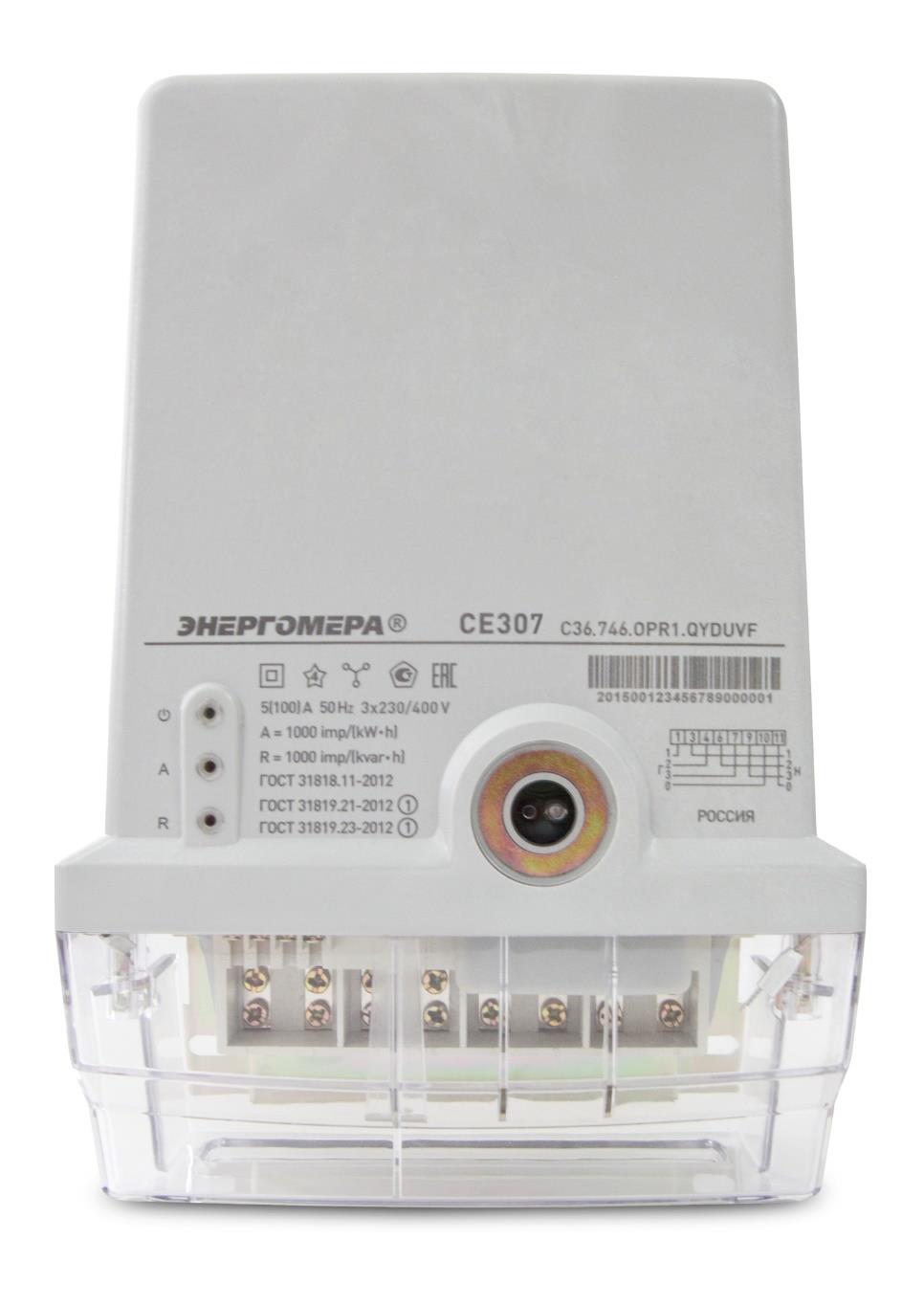

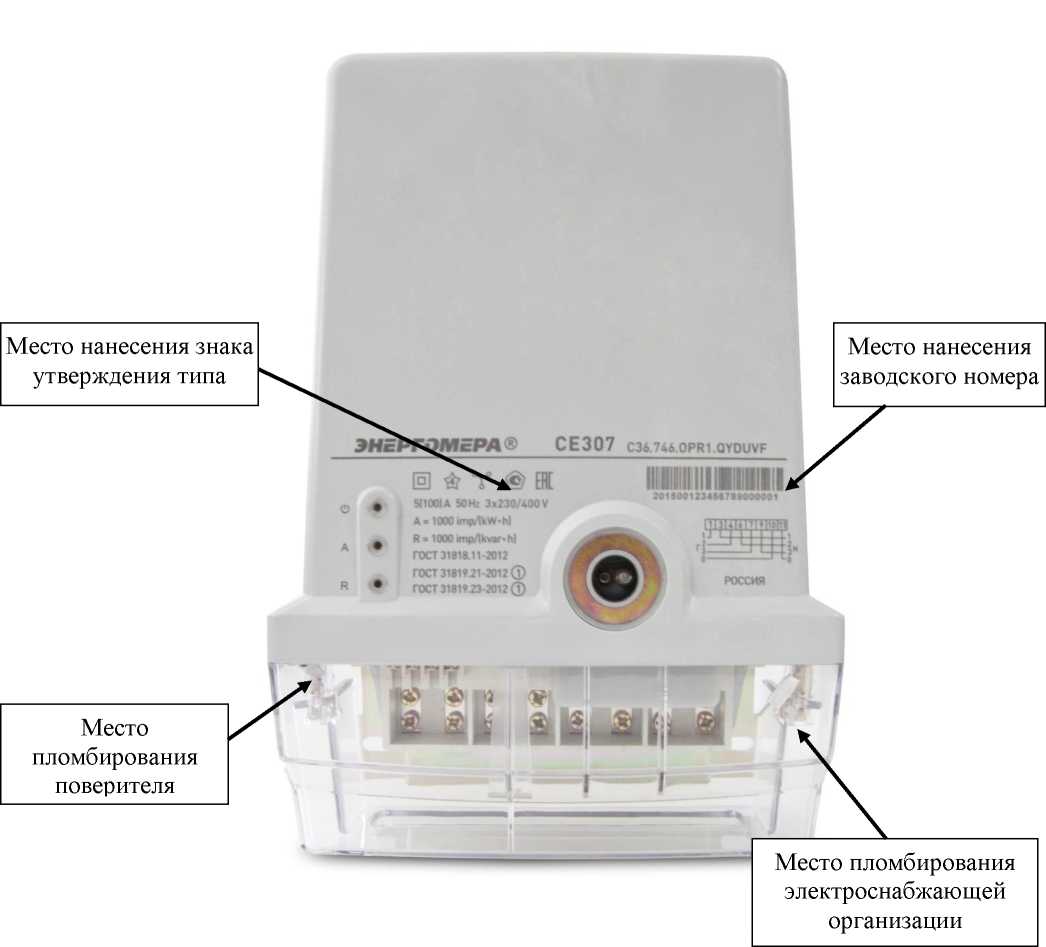

S35 - для установки на рейку или в щиток C36 - для наружной установки

Рисунок 1 - Структура условного обозначения счетчиков

Примечание - * Количество символов определяется наличием модулей связи и дополнительных программно-аппаратных опций в соответствии с таблицами 2 и 3.

Таблица 2 — Перечень модулей связи

Таблица 3 — Перечень дополнительных программно-аппаратных опций

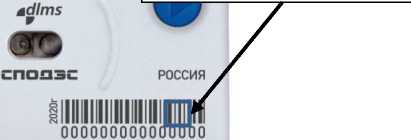

Заводские номера, идентифицирующие каждый из счетчиков, наносятся на лицевую панель счетчика, офсетной печатью (или другим способом, не ухудшающим качества) в числовом формате.

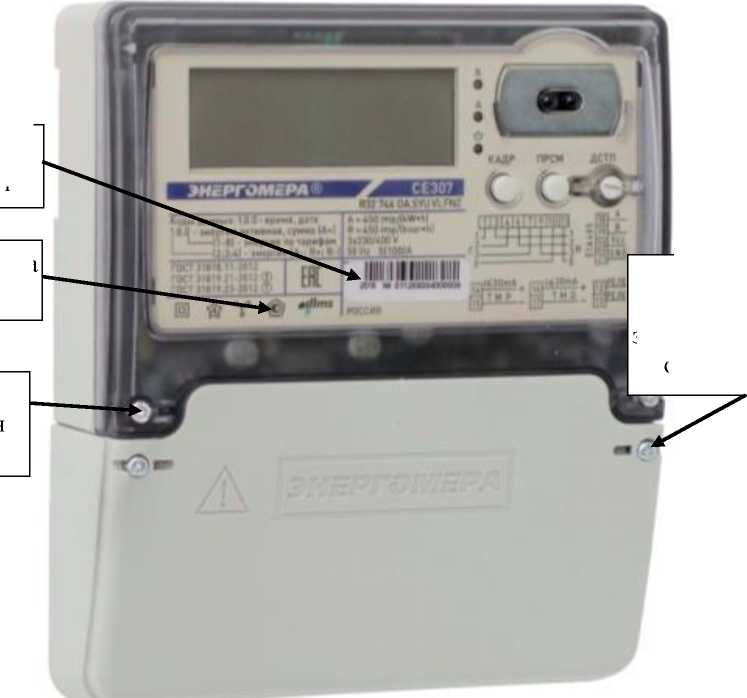

Место нанесения заводского номера

КАДР ПРСМ ДСТП

ЭНЕРГОМЕРА

СЕ307

R32 746 OA.SYUVLFNZ

Место нанесения знака утверждения типа

1 0.0 - время, дата

1.8.0 • энерги^аивная. сумма (А*I

I ।----11 -81 - энерт*^отарифам

—|2;3.4| - энергиО*»^^-

ГОСТ 31818 11 -2012

>_CT 31819.23-2012

tdlms

A = 450 imp/|kW«h| R =450 imp/(kvar»h) 3x230/400 V 50 Hz 51100IA

РОССИЯ

11430mA

11430mA

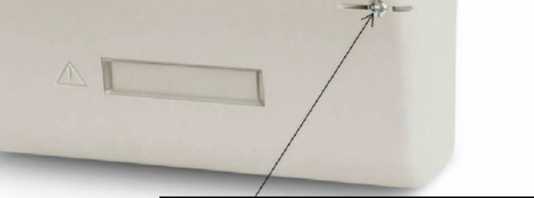

Место пломбирования электроснабжающей организации**

Место пломбирования поверителя

Место пломбирования электроснабжающей организации

ТТлр-

R33 745 OAUVLFN А =800 imp/tkW«h| dims 51601А3x230/400 V 50Hz R = 800 imp/|kvar»h) V РОССИЯ

I® СЕ 307

Место нанесения знака утверждения типа

Место пломбирования поверителя

Место пломбирования электроснабжающей организации

TP-P НАПРЯЖЕНИЯ

ТР-Р ТОКА_______’

Место нанесения заводского номера

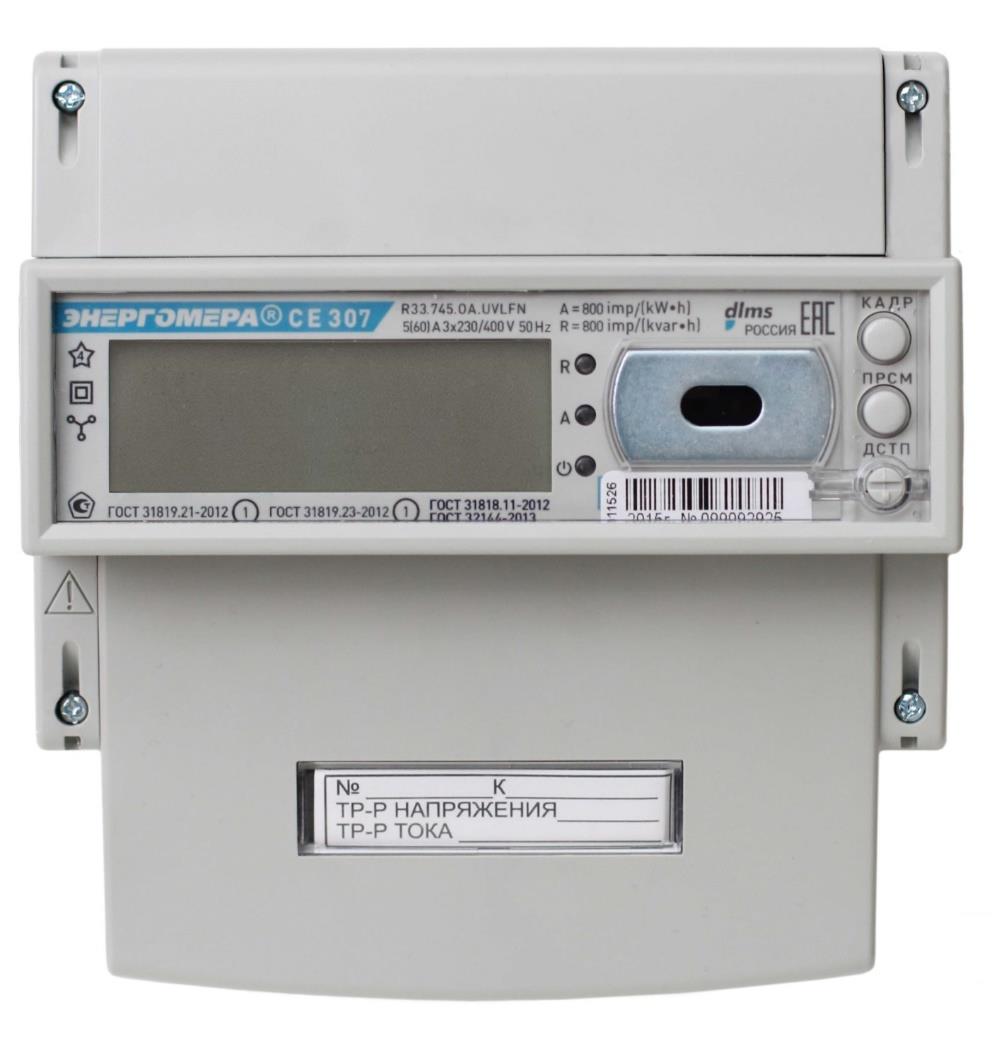

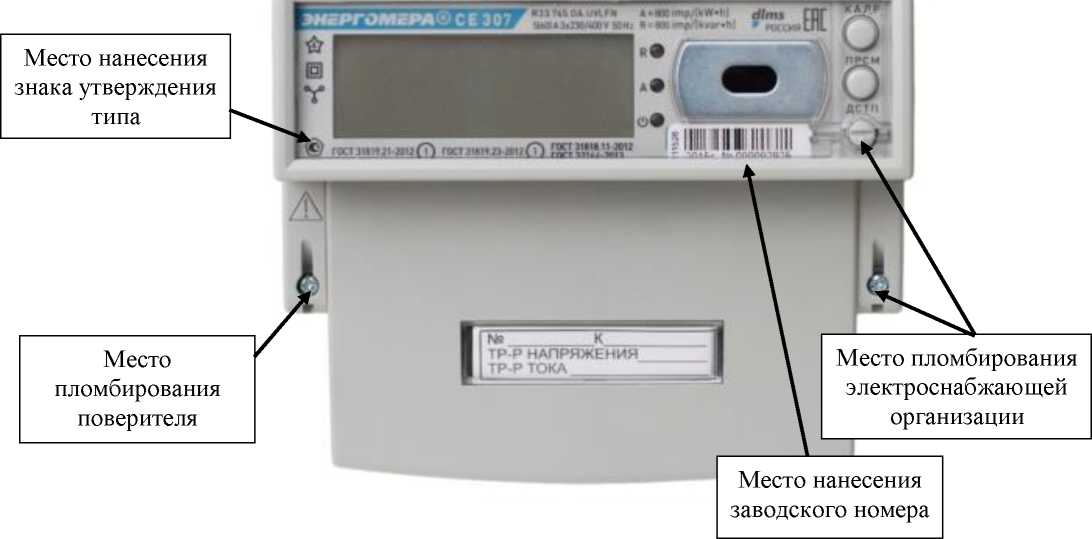

Рисунок 3 - Общий вид счетчика СЕ307 R33*

Место пломбирования электроснабжающей организации**

I

(!)• tdlms

• спопс Д

A* 450imp/lkW-hl ©  |о] у ф

R® 450imp/(kvar4il ® 5(10014 3x230/400V 50Нг

Место нанесения знака утверждения типа

Место пломбирования поверителя

ЭНЕРГОМЕРА

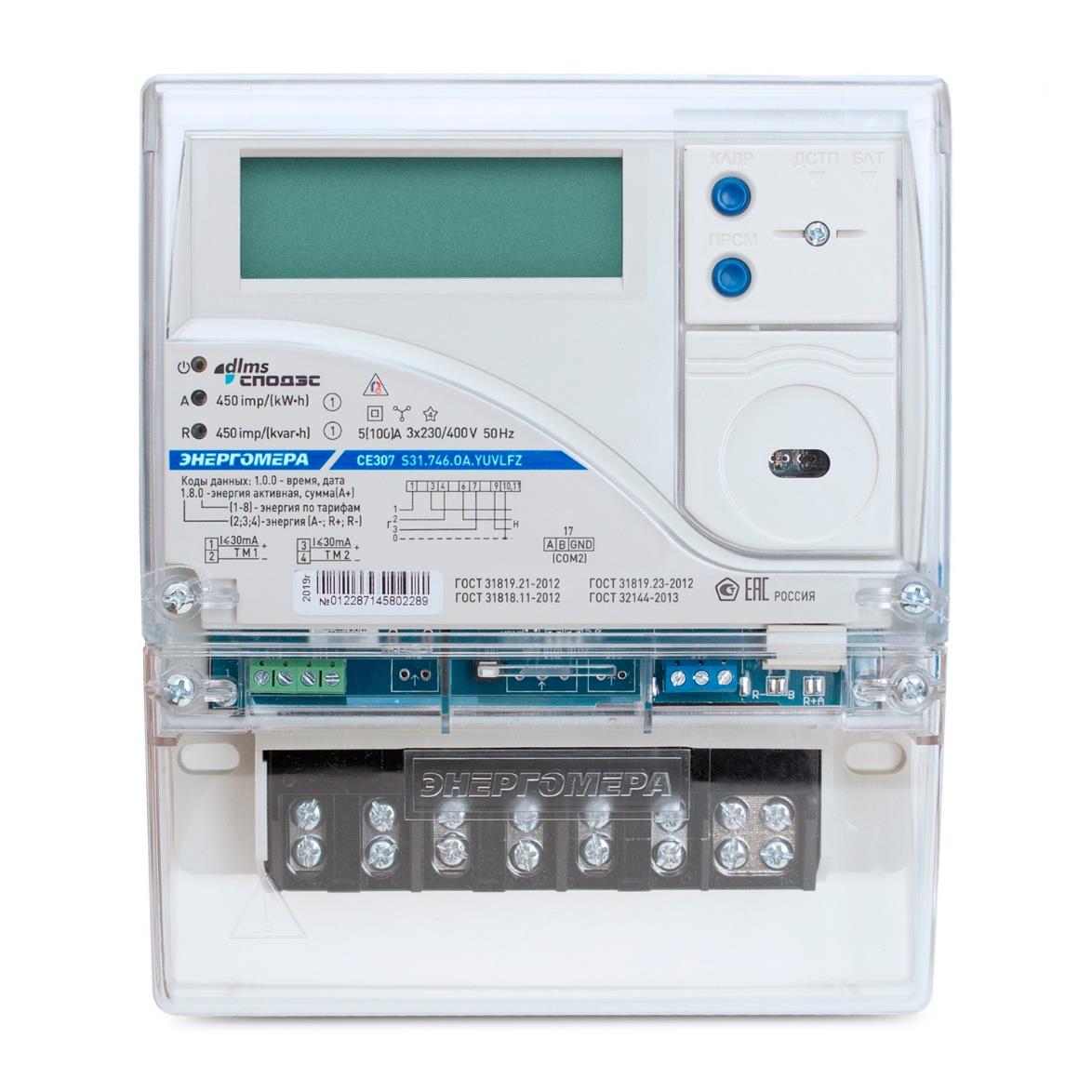

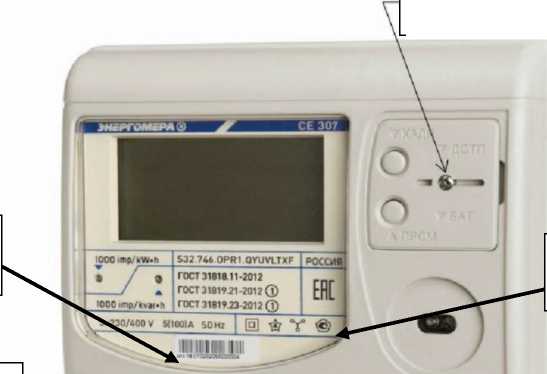

Г СЕ307 S31.746.OA.YUVLFZ

Коды данных: 1.0.0 - время, дата 1.8.0 -энергия активная. сумма(А*)

I 1----11-81-энергия по тарифам

'---------(2;3;41 ■ энергия IA-; R+; R-I

ellllllllillillliilliiill

* №012287145802289

(COM2)

Место нанесения

заводского номера

Место пломбирования электроснабжающей организации

А ® 450imp/lkW-h) Q R® 450 imp/lkvar-h) ®

Место пломбирования электроснабжающей организации**

Место нанесения знака утверждения типа

lllll Hill III I III ПН ГОСТ31819.21-2012 ГОСТ31819.23-2012 ГОСТ 31818.11-2012 ГОСТ 32144-2013

О О «dims

5I100JA 3x230/400V 50Hz

Место пломбирования электроснабжающей организации

Место пломбирования поверителя

Место нанесения заводского номера

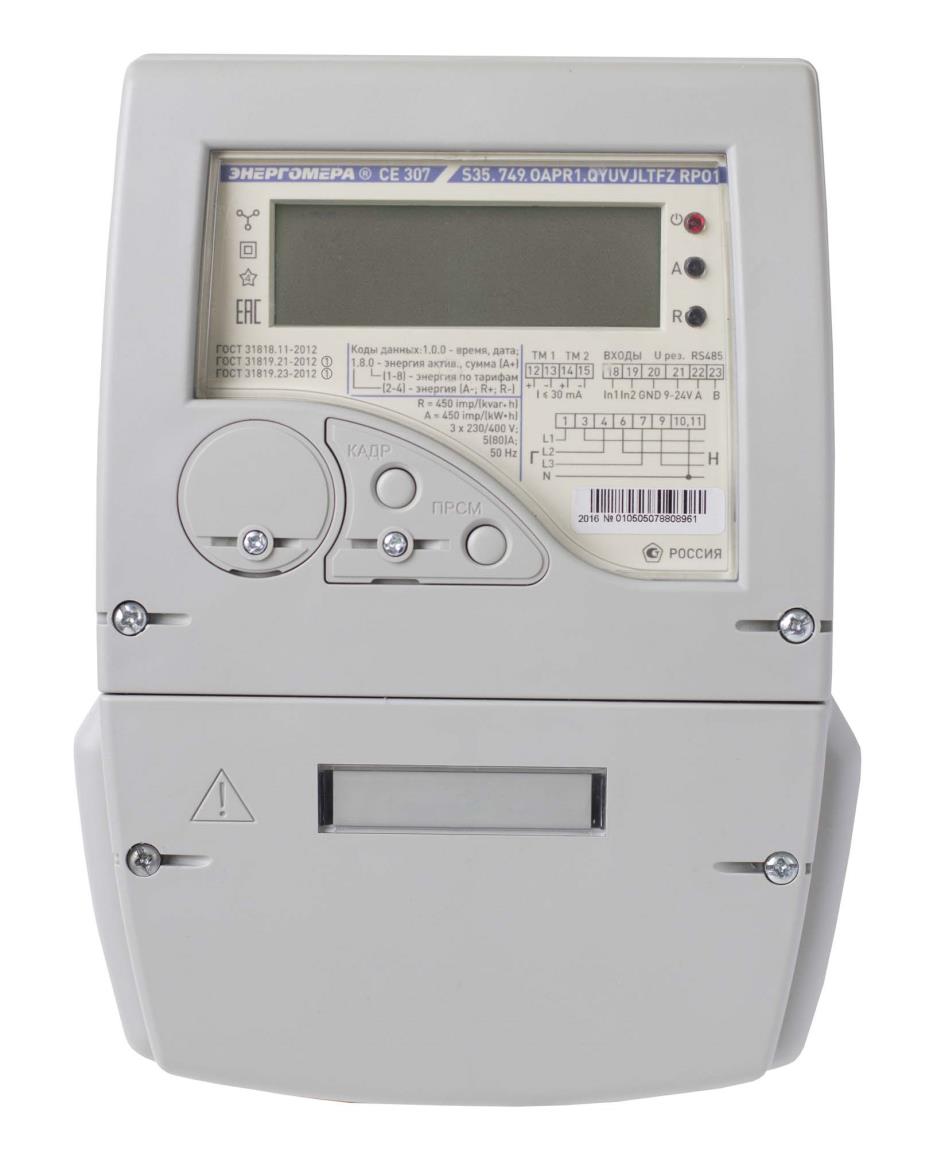

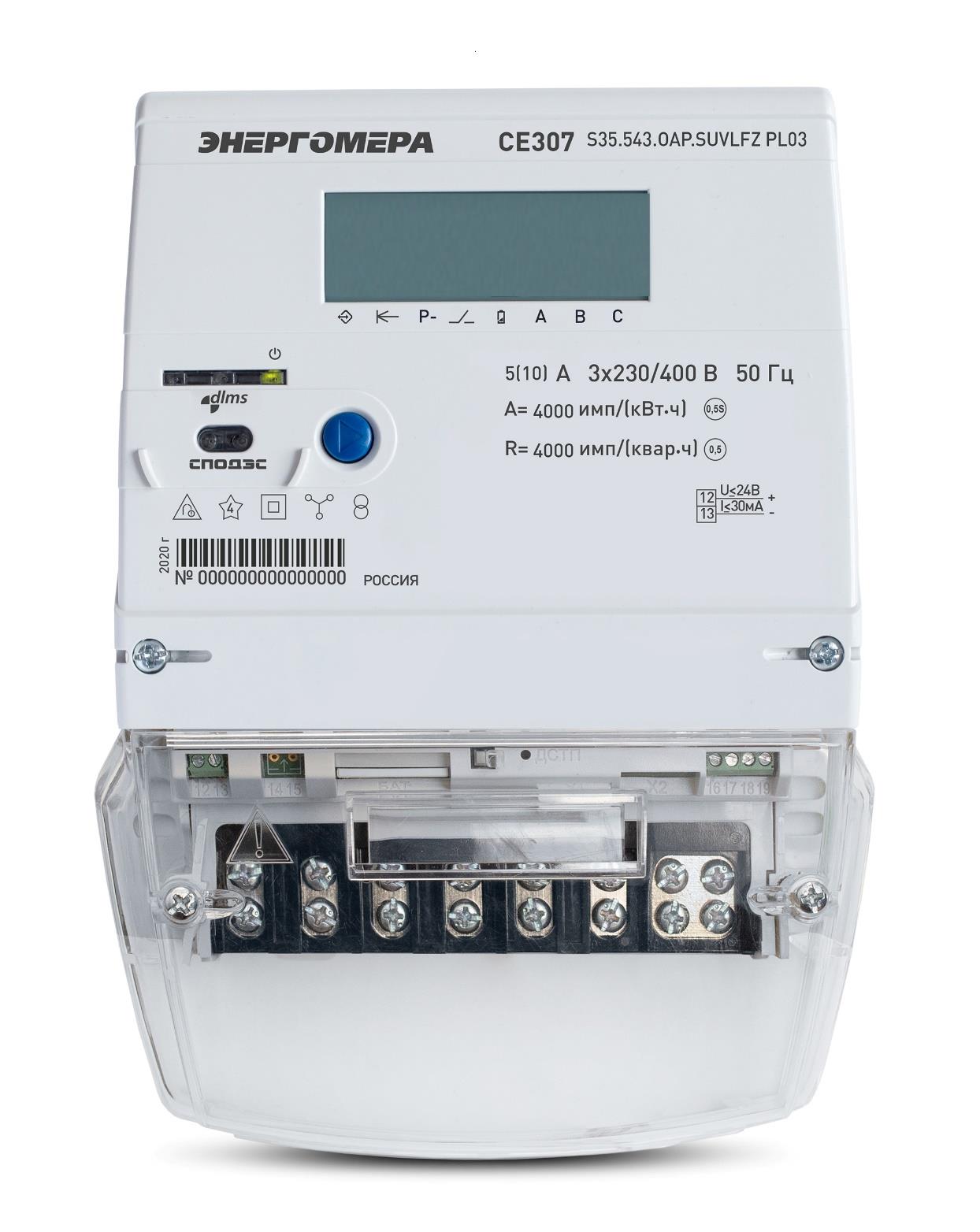

Рисунок 6 - Общий вид счетчика СЕ307 S35 исполнение 1*

ЭНЕРГОМЕРА

СЕ307 S35.543.OAP.SUVLFZ PL03

Место нанесения знака утверждения типа

tdlms

споазс

5(10) А 3x230/400 В 50 Гц

А= 4000 имп/(кВт-ч) @

R= 4000 имп/(квар.ч] @ I—

ТЗ]Ц<24В , 1<30мА .

Место нанесения заводского номера

IIIIIIIIIIIIIIIIIIIIIIIIIIIIII

№ 000000000000000 Россия

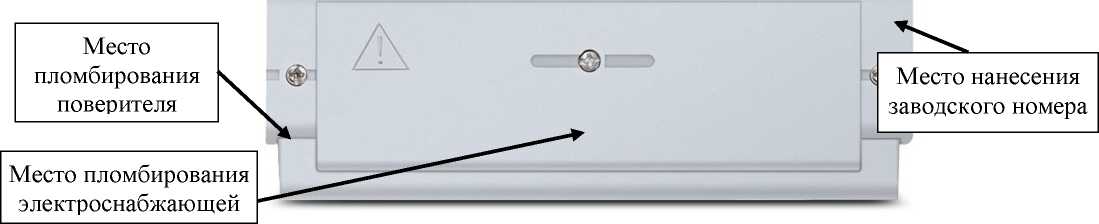

Место пломбирования поверителя

Место пломбирования электроснабжающей организации

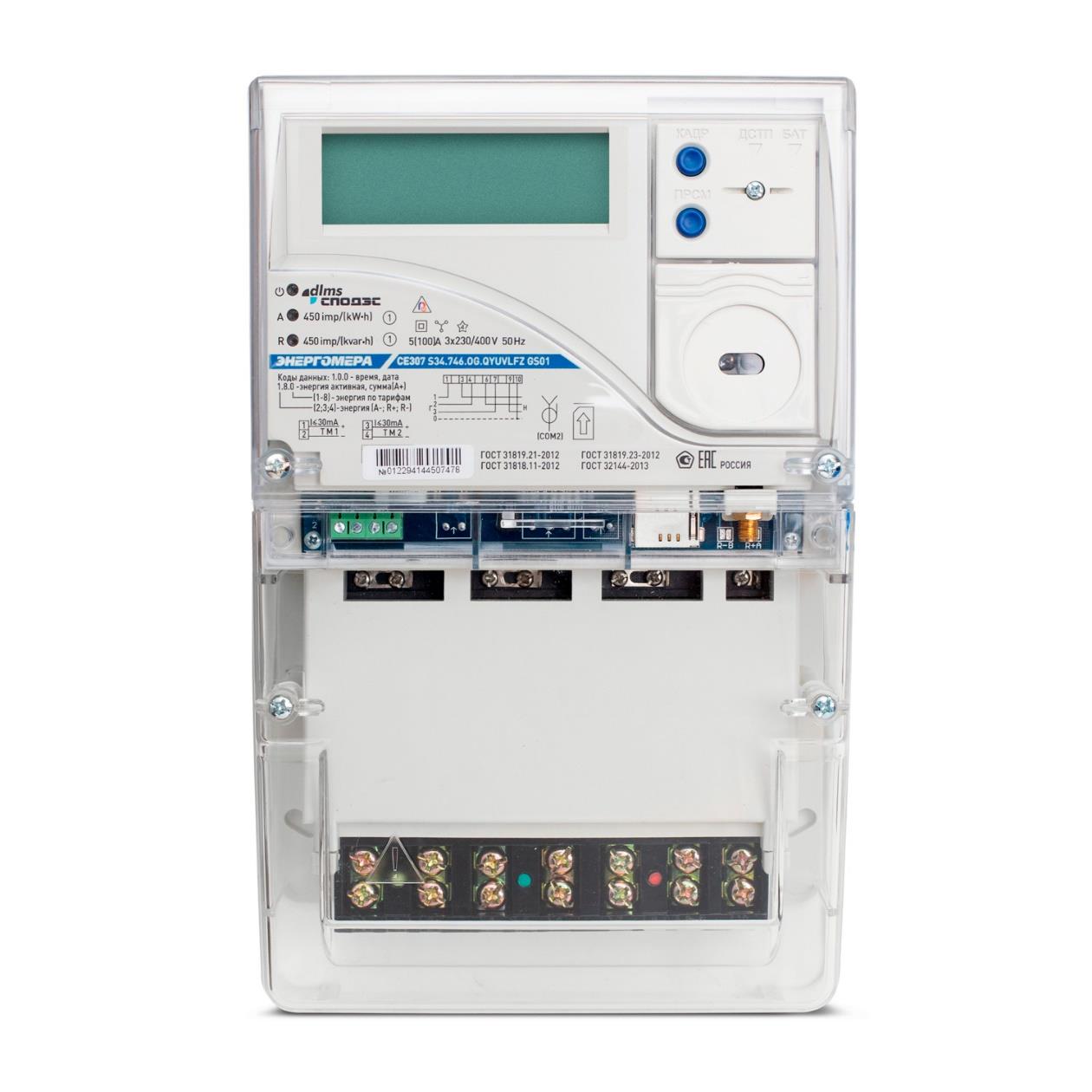

Рисунок 7 - Общий вид счетчика СЕ307 S35 исполнение 2*

Место пломбирования электроснабжающей организации **

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место пломбирования поверителя

Место пломбирования электроснабжающей организации

Место пломбирования электроснабжающей организации

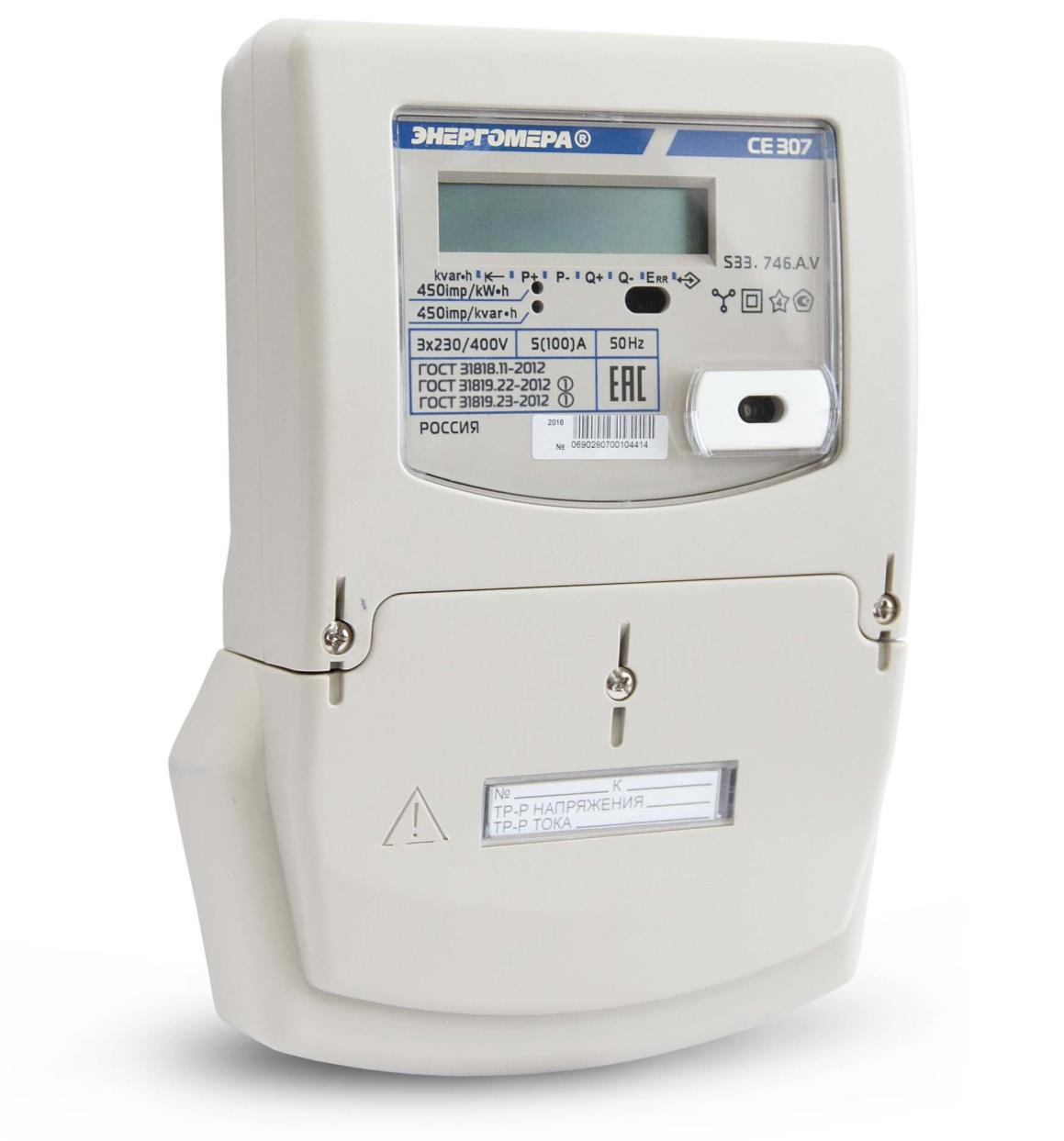

Рисунок 9 - Общий вид счетчика СЕ307 S32

ЭНЕРГОМЕРА®

СЕ 307

’ S33. 746 А V

kvar.h ■ р+■ р. 1 Q* । Q. >Е„

450imp/kW«h /•                     <у> ГгТ1 <Йи

450lmp/kvar.hz»             ТНиЩЙ

3X230/400V | 5(100)А  50Нг

Место нанесения знака утверждения типа

Место нанесения заводского номера

ГОСТ 3181В.11-2012

ГОСТ 31819.22-2012 ГОСТ 31819 23-2012

РОССИЯ

Место пломбирования поверителя

Место пломбирования электроснабжающей организации

51101A 3x230/400 B 50 Гц А=4000имп/|кВт ч| R-4000 имп/(квар ч)

ЭНЕРГОМЕРА СЕ307 R34.543.oag.swlf gsoi

Место нанесения знака

утверждения типа

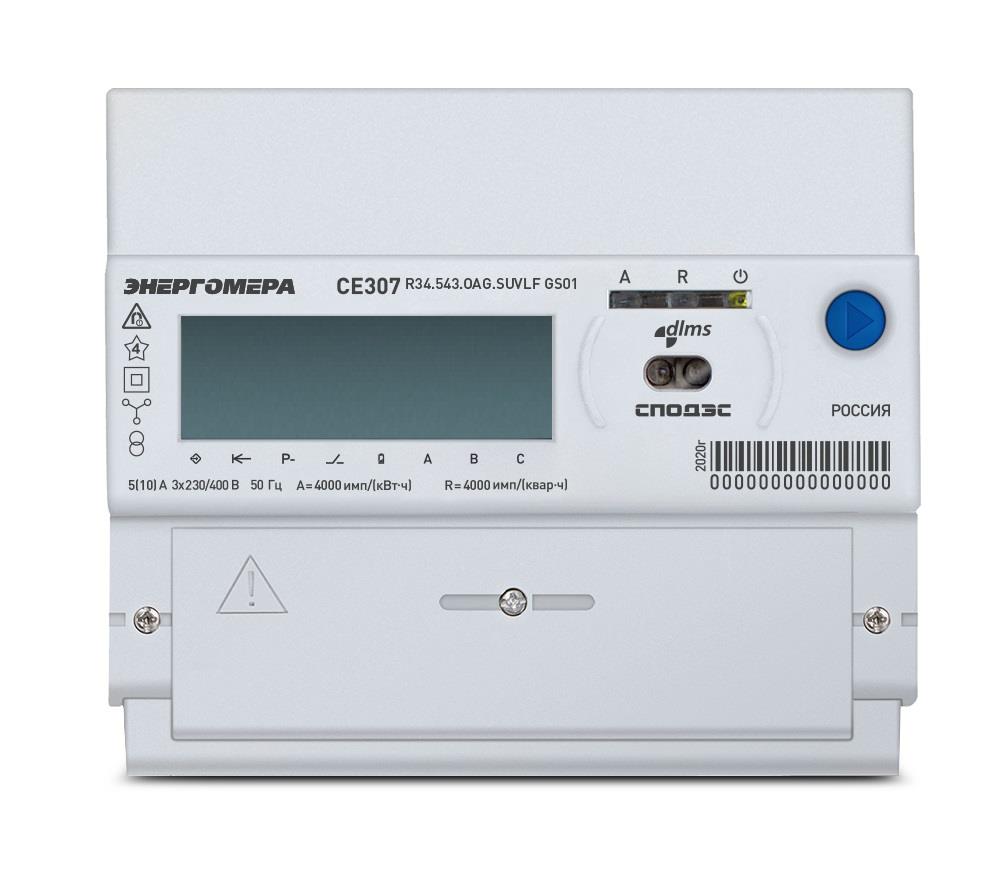

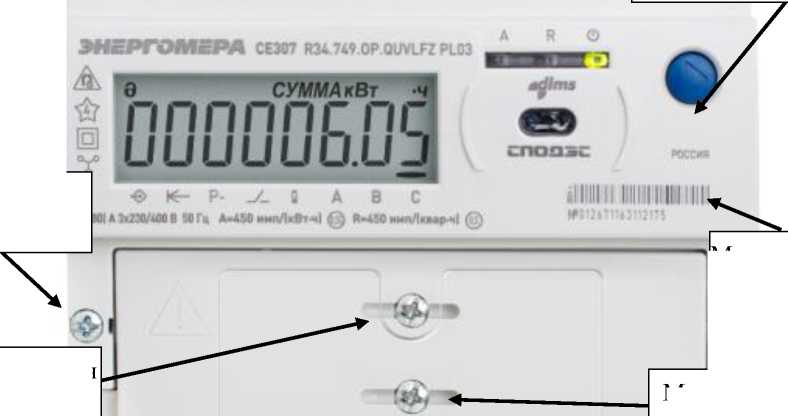

Рисунок 11 - Общий вид счетчика СЕ307 R34*

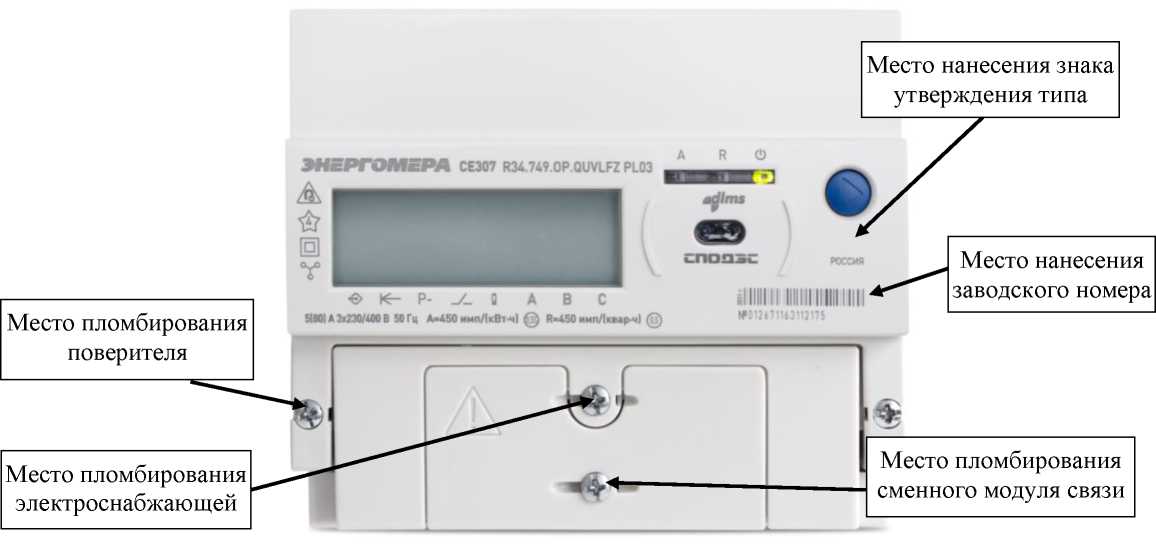

Рисунок 12 - Общий вид счетчика CE307 R34 со сменным модулем связи*

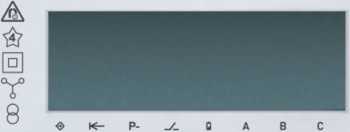

Примечание: *- Надписи «103», «106», «Р+», «Р-», «Q+», «Q-», Err, kvar*h, ^, под ЖКИ, являются вспомогательными и предназначены для облегчения понимания маркеров состояния возникающих на индикаторе. Допускается отсутствие вспомогательных надписей;

** - Место пломбирования опциональной пломбируемой кнопки ДСТП, которая в зависимости от исполнения может отсутствовать.

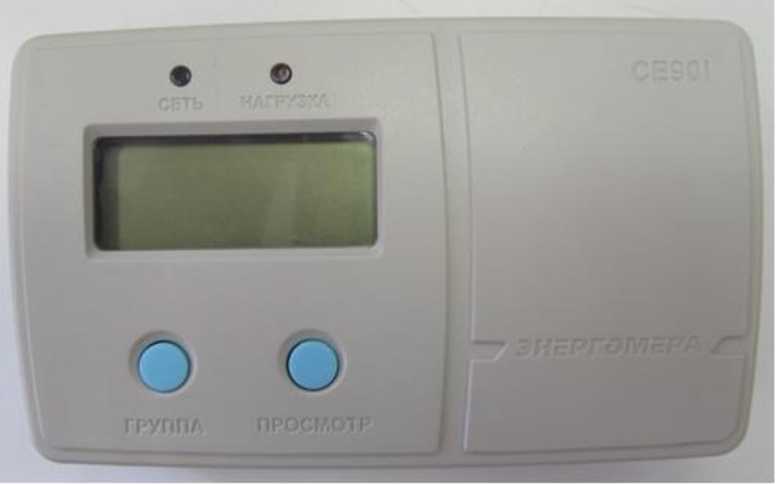

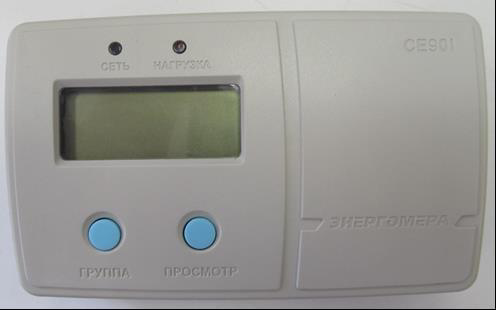

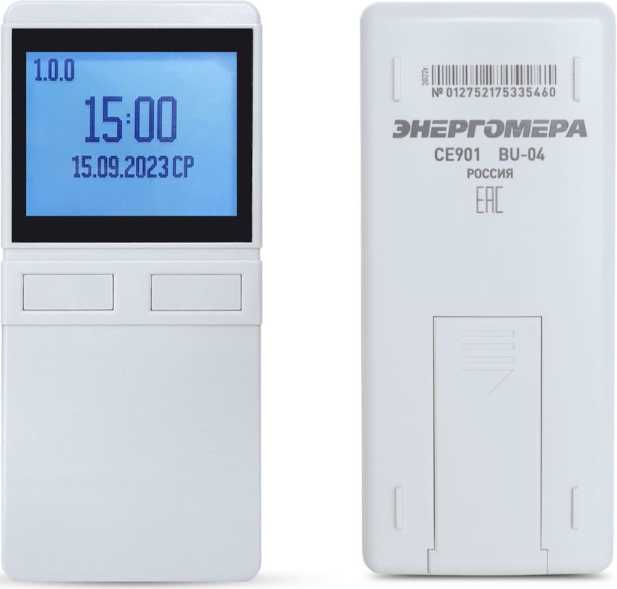

Рисунок 13 - Общий вид устройства считывания счетчиков CE901 вариант 1

Рисунок 14 - Общий вид устройства считывания счетчиков CE901 вариант 2

Программное обеспечение

По своей структуре программное обеспечение счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Идентификационные данные ПО счетчиков приведены в таблице 4.

Таблица 4 - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики счетчика указаны в таблицах 5 - 17.

аблица 5 - Метрологические характеристики

Продолжение таблицы 5

Продолжение таблицы 5

Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности 8р, при трехфазном, симметричном напряжении и трехфазном, симметричном токе, не должны превышать значений, указанных в таблице 6.

Таблица 6 - Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности при трехфазном, симметричном напряжении трехфазном, симметричном токе___________________________________________

Расчет пределов дополнительной относительной погрешности по средней мощности производится по следующей формуле:

8 = ±1,1 (^э )2 + (• р уц

60-Р         D ■ 100%

-Е-1 ■ 100% + (

Р ■ T где: 8p - пределы допускаемой относительной погрешности по средней мощности, %;

8э - пределы допускаемых значений относительной погрешности при измерении электрической энергии, %;

Р - величина измеренной средней мощности, выраженная в кВт (квар);

Т- интервал усреднения мощности, выраженный в минутах;

KE - внутренняя константа счетчика (величина, эквивалентная «внутреннему» 1 имп., выраженному в кВт^ч; квар^ч);

D - цена единицы младшего разряда индикатора кВт (квар).

Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности 5q при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 7.

Таблица 7 - Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности при трехфазном симметричном напряжении и трехфазном симметричном токе_________________________________________

Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности Дq в условиях влияющих величин не должны превышать значений, указанных в таблице 8.

Таблица 8 - Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности в условиях влияющих величин_________________

Продолжение таблицы 8

Пределы допускаемых значений основной относительной погрешности при измерении полной мощности 3s при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 9.

Таблица 9 - Пределы допускаемых значений основной относительной погрешности при измерении полной мощности при трехфазном симметричном напряжении и трехфазном симметричном токе_________________________________________________________________

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока 3I не должны превышать значений, указанных в таблице 10.

Таблица 10 - Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока

Пределы допускаемой дополнительной погрешности при измерении среднеквадратических значений силы тока и мощности, вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл, не должны превышать величины, рассчитанной по формуле

Х = -—z--—У--:----,%,

0,15 + 0,8(1изм/1ном)

где: Х - расчетная величина;

1изм- измеренное значение силы тока;

1ном- номинальный ток.

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений Suне должны превышать значений, указанных в таблице 11.

Таблица 11 - Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений______________________________

Средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности не должен превышать пределов, установленных в таблице 12, при измерении напряжений, токов не должен превышать пределов, установленных в таблице 13.

Таблица 12 - Средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности___________________________________

Примечание: * при измерении реактивной энергии, мощности.

Таблица 13 - Средний температурный коэффициент при измерении при измерении напряжений, токов

Счетчики должны начать и продолжать регистрировать показания электроэнергии при симметричных значениях тока, указанных в таблице 15 для активной и реактивной энергии при коэффициенте мощности равном 1.

Таблица 14 - Стартовый ток (чувствительность)

Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 15.

Таблица 15 - Пределы допускаемой погрешности при измерении показателей качества

электроэнергии

Пределы допускаемой погрешности при измерении коэффициента мощности указаны в таблице 16.

Таблица 16 - Пределы допускаемой погрешности при измерении коэффициента мощности

Таблица 17 - Технические характеристики

Продолжение таблицы 17

Показатели надежности приведены в таблице 18.

Таблица 18 - Показатели надежности

Знак утверждения типа

наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность счетчиков приведена в таблице 19.

Таблица 19 - Комплектность

Сведения о методах измерений

приведены в разделах 2 «Рекомендации при установке счетчика» и 4 «Порядок снятия показаний электроэнергии прибором учета» руководства по эксплуатации.

Нормативные документы

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»

ТУ 26.51.63-126-63919543-2016 «Счетчики электрической энергии трехфазные многофункциональные СЕ307. Технические условия»
