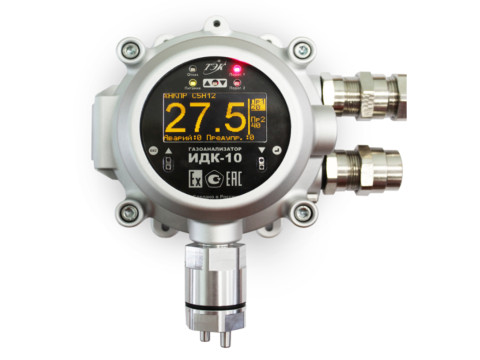

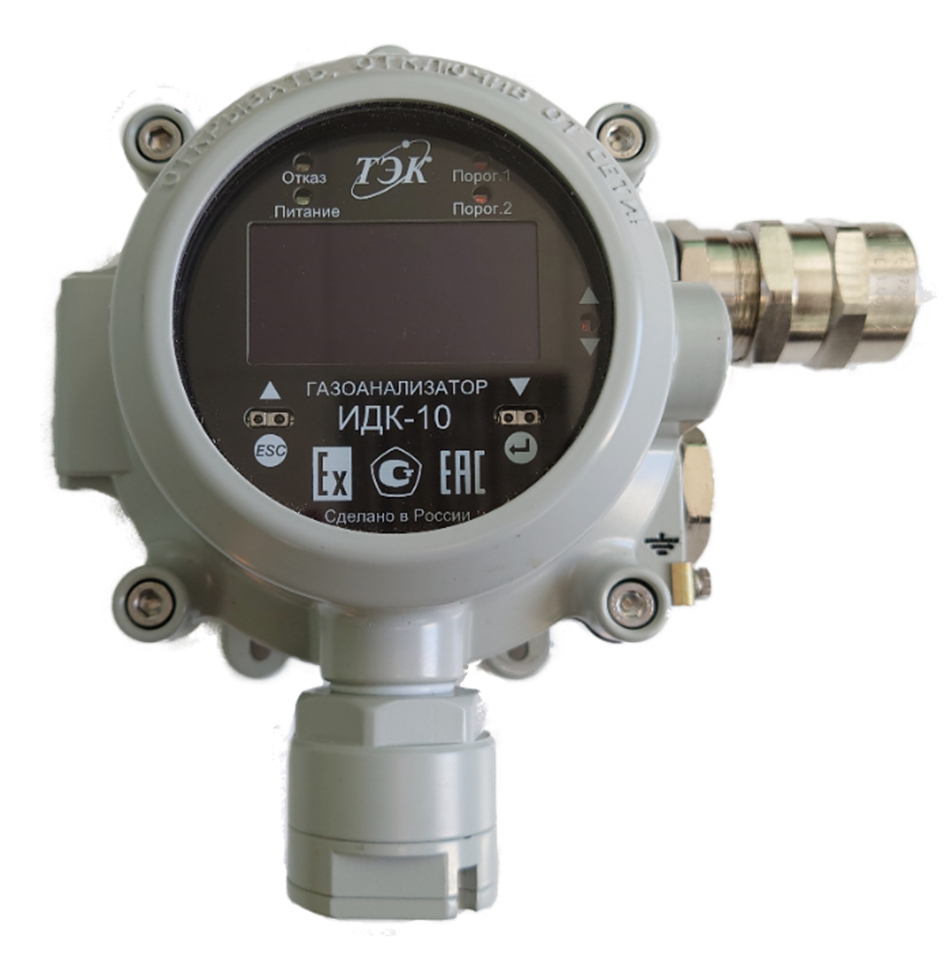

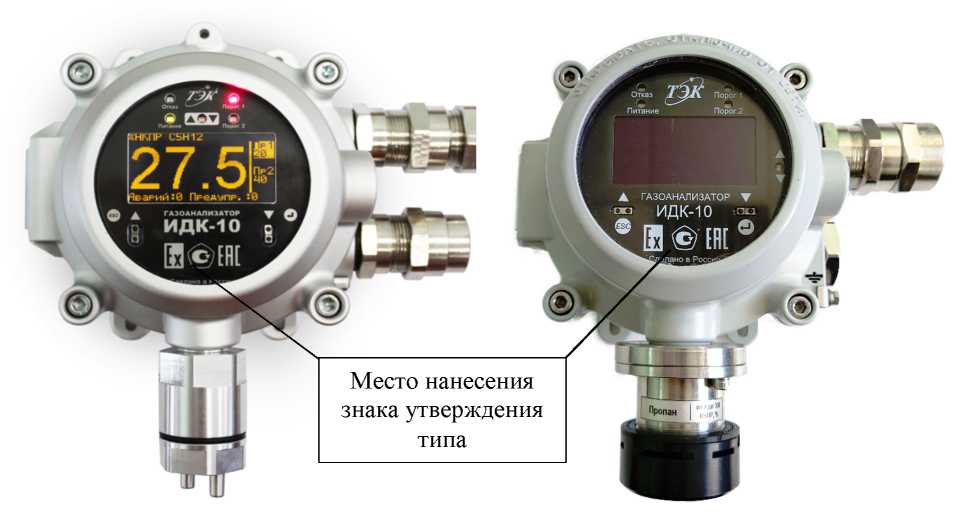

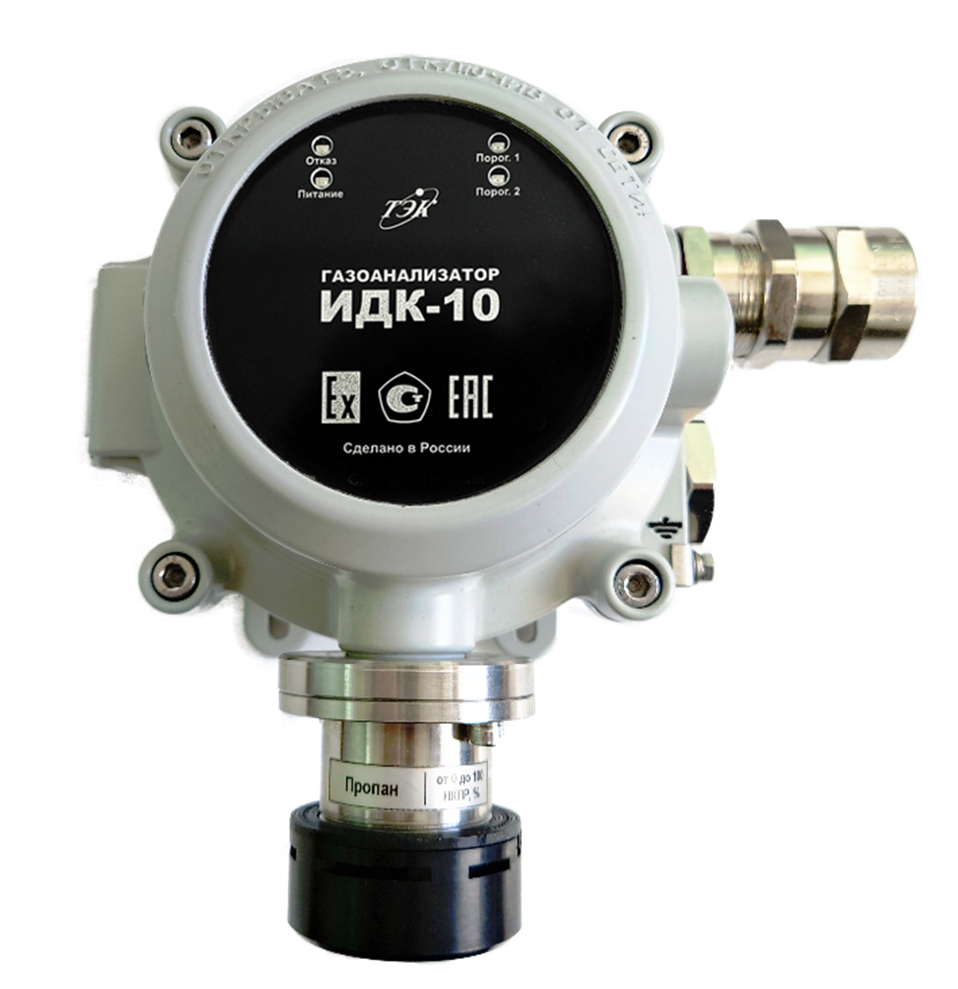

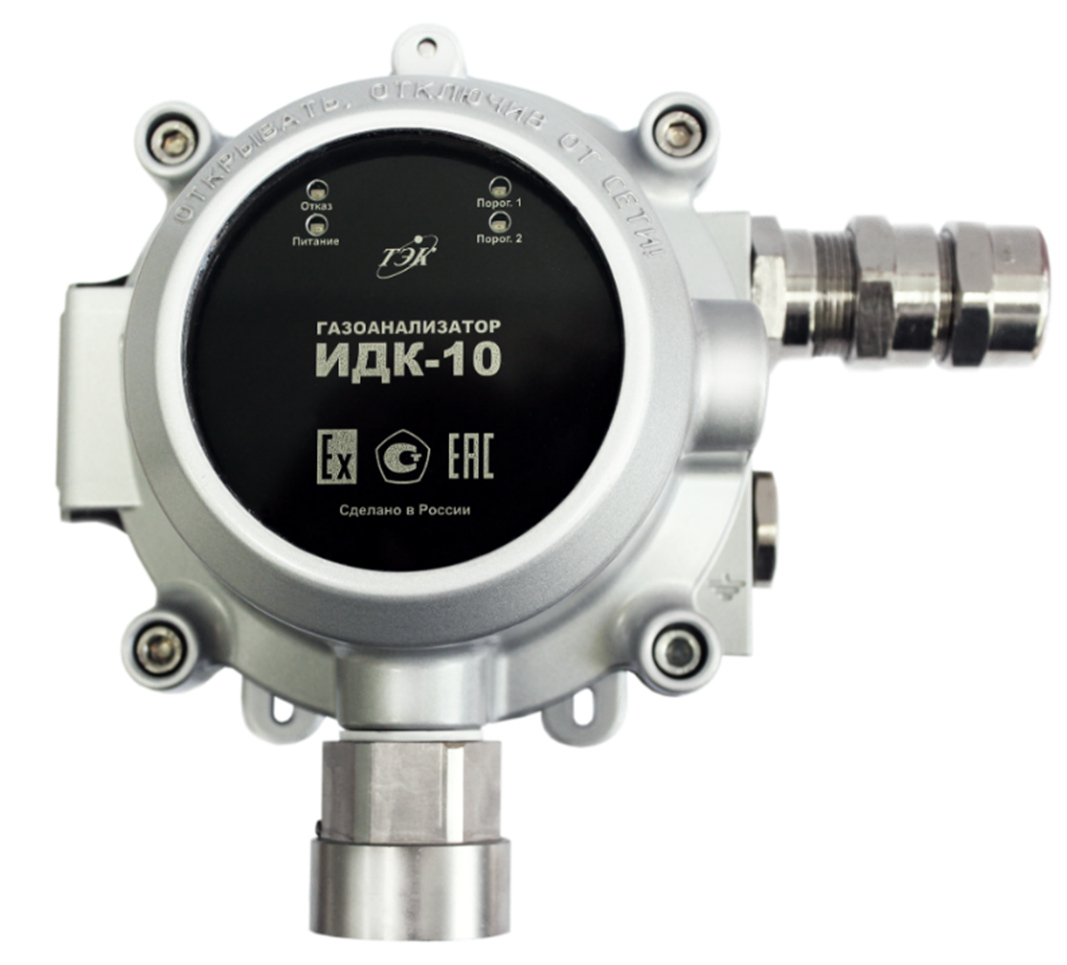

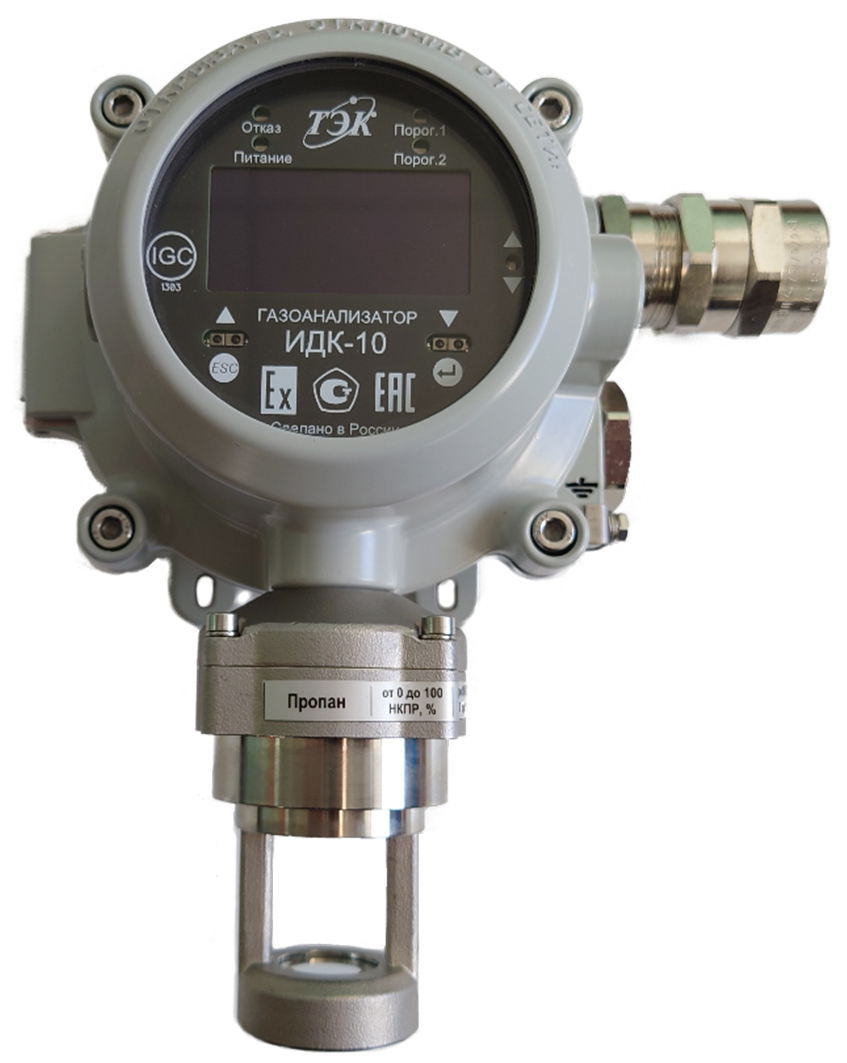

Газоанализаторы ИДК-10

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ИДК-10

Номер версии (идентификационный номер) ПО модификаций ИДК-10-Х1 и ИДК-10-Х2

1.11)

Номер версии (идентификационный номер) ПО модификации ИДК-10-Х3

1.31)

Цифровой идентификатор ПО для модификаций ИДК-10-Х1 и ИДК-10-Х2

D35AE8482)

Цифровой идентификатор ПО для модификации ИДК-10-Х3

9C840ED82)

Алгоритм расчета цифрового идентификатора ПО

CRC32

1) Номер версии записывается в виде 1.x, где «1» указывает на метрологически значимую (неизменяемую) часть ПО, а x (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.).

2) Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии.

погрешности для модификаций И

ДК-10-Х1 с оптическим сенсором

Модификация газоанализатора

Определяемый компо

нент (измерительный канал)

Диапазон показаний содержания определяемого компонента, % НКПР2) (объемная доля, %)

Диапазон измерений содержания определяемого компонента, %

НКПР

Пределы допускаемой основной1) погрешности

абсолютной, % НКПР

относительной, %

ИДК-10-Х1-

А1

Метан (СН4)

от 0 до 100

(от 0 до 4,4)

от 0 до 50 включ.

±3

-

св. 50 до 100

±5

-

ИДК-10-Х1-01

Метан (СН4)

от 0 до 100

(от 0 до 4,4)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-02

Этан (С2Н6)

от 0 до 100

(от 0 до 2,4)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-

A3

Пропан (С3Н8)

от 0 до 100

(от 0 до 1,7)

от 0 до 50 включ.

±3

-

св. 50 до 100

±5

-

ИДК-10-Х1-03

Пропан (С3Н8)

от 0 до 100

(от 0 до 1,7)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-04

н-Бутан (С4Н10)

от 0 до 100

(от 0 до 1,4)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-05

Пентан (С5Н12)

от 0 до 100

(от 0 до 1,1)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-06

Г ексан (С6Н14)

от 0 до 100

(от 0 до 1,0)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-07

Изобутан (1-С4Н10)

от 0 до 100

(от 0 до 1,3)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-08

Изопентан (1-С5Н12)

от 0 до 100

(от 0 до 1,3)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-09

Этилен (С2Н4)

от 0 до 100

(от 0 до 2,3)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-10

Пропилен (С3Н6)

от 0 до 100

(от 0 до 2,0)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-11

Бензол (С6Н6)

от 0 до 100

(от 0 до 1,2)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-12

Г ептан (С7Н16)

от 0 до 100

(от 0 до 0,85)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х1-13

Метанол (СНзОН)

от 0 до 100

(от 0 до 6,0)

от 0 до 50

±5

-

ИДК-10-Х1-14

Толуол (С6Н5СН3)

от 0 до 100

(от 0 до 1,0)

от 0 до 50

±5

-

ИДК-10-Х1-15

Оксид этилена (С2Н4О)

от 0 до 100

(от 0 до 2,6)

от 0 до 50

±5

-

Модификация газоанализатора

Определяемый компонент (измерительный канал)

Диапазон показаний содержания определяемого компонента, % НКПР2) (объемная доля, %)

Диапазон измерений содержания определяемого компонента, %

НКПР

Пределы допускаемой основной1) погрешности

абсолютной, % НКПР

относительной, %

ИДК-10- Х1-

20

Диоксид углерода (СО2)

от 0,0 до 2,5 % (об.)

от 0,0 до 2,5 % (об.)

±(0,1+ 0,0ГСи)3) % (об.)

-

ИДК-1О-Х1-21

Ацетон (CH3COCH3)

от 0 до 100 (от 0 до 2,5)

от 0 до 50

±5

-

Пары нефтепродуктов4)

ИДК-10-Х1-22

Бензин АИ-92

от 0 до 100

от 0 до 50

±5

-

ИДК-10-Х1-23

Бензин АИ-95

от 0 до 100

от 0 до 50

±5

-

ИДК-10-Х1-24

Топливо дизельное

от 0 до 100

от 0 до 50

±5

-

ИДК-10-Х1-25

Топливо для реактивных двигателей

от 0 до 100

от 0 до 50

±5

-

ИДК-10-Х1-26

Бензин авиационный

от 0 до 100

от 0 до 50

±5

-

ИДК-10-Х1-27

Уайт-спирит

от 0 до 100

от 0 до 50

±5

-

1) В нормальных условиях измерений для газовых сред, содержащих только один определяемый компонент.

Нормальные условия измерений:

- диапазон температуры окружающей среды от +15 oC до +25 oC;

- диапазон относительной влажности окружающей среды от 0 % до 80 %;

- диапазон атмосферного давления от 98,3 до 104,3 кПа.

2) Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

3) Си - содержание определяемого компонента на входе газоанализатора, % (об.).

4) Пары нефтепродуктов:

- бензин неэтилированный по ГОСТ Р 51866-2002 (ЕН 228), ГОСТ 32513-2013;

- бензин автомобильный по техническому регламенту Таможенного союза "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и мазуту";

- топливо дизельное по ГОСТ 305-2013;

- топливо для реактивных двигателей по ГОСТ 10227-86,

- бензин авиационный по ГОСТ 1012-2013;

- уайт-спирит по ГОСТ 3134-78.

Модификация газоанализатора

Определяемый компонент (измерительный канал)

Диапазон показаний содержания определяемого компонента, % НКПР1 2 (объемная доля, %)

Диапазон измерений содержания определяемого компонента, %

НКПР

Пределы допускаемой основной1) абсолютной погрешности, % НКПР

ИДК-10-Х2-01

Метан (СН4)

от 0 до 100

(от 0 до 4,4)

от 0 до 50

±5

ИДК-10-Х2-02

Этан (С2Н6)

от 0 до 100

(от 0 до 2,4)

ИДК-10-Х2-03

Пропан (СзНб)

от 0 до 100

(от 0 до 1,7)

ИДК-10-Х2-04

н-Бутан (С4Н10)

от 0 до 100

(от 0 до 1,4)

ИДК-10-Х2-05

Пентан (С5Н12)

от 0 до 100

(от 0 до 1,1)

ИДК-10-Х2-06

Гексан (СвНы)

от 0 до 100

(от 0 до 1,0)

ИДК-10-Х2-07

Изобутан (i-С4Н10)

от 0 до 100

(от 0 до 1,3)

ИДК-10-Х2-08

Изопентан (С5Н12)

от 0 до 100

(от 0 до 1,3)

ИДК-10-Х2-09

Этилен (С2Н4)

от 0 до 100

(от 0 до 2,3)

ИДК-10-Х2-11

Бензол (С6Н6)

от 0 до 100

(от 0 до 1,2)

ИДК-10-Х2-16

Оксид углерода (СО)

от 0 до 100

(от 0 до 10,9)

ИДК-10-Х2-17

Водород (Н2)

от 0 до 100 (от 0 до 4)

ИДК-10-Х2-18

Аммиак (NH3)

от 0 до 100

(от 0 до 15)

ИДК-10-Х2-19

Винилхлорид (С2НзС1)

от 0 до 100

(от 0 до 3,6)

погрешности для модификаций И

ДК-10-Х3 с оптическим сенсором

Модификация газоанализатора

Определяемый компо

нент (измерительный канал)

Диапазон показаний содержания определяемого компонента, % нкпр2) (объемная доля, %)

Диапазон измерений содержания определяемого компонента, %

НКПР

Пределы допускаемой основной1) погрешности

абсолютной, % НКПР

относительной, %

ИДК-10-Х3-01

Метан (СН4)

от 0 до 100

(от 0 до 4,4)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х3-А1

от 0 до 100

(от 0 до 4,4)

от 0 до 50 включ.

±3

-

св. 50 до 100

±5

-

ИДК-10-Х3-В1

от 0 до 100

(от 0 до 4,4)

от 0 до 50

±3

-

ИДК-10-Х3-02

Этан (С2Н6)

от 0 до 100

(от 0 до 2,4)

от 0 до 50

±5

-

ИДК-10-Х3-А2

от 0 до 100

(от 0 до 2,4)

от 0 до 50

±3

-

ИДК-10-Х3-03

Пропан (СзН8)

от 0 до 100

(от 0 до 1,7)

от 0 до 50 включ.

±5

-

св. 50 до 100

-

±10

ИДК-10-Х3-А3

от 0 до 100

(от 0 до 1,7)

от 0 до 50 включ.

±3

-

св. 50 до 100

±5

-

ИДК-10-Х3-В3

от 0 до 100

(от 0 до 1,7)

от 0 до 50

±3

-

ИДК-10-Х3-04

н-Бутан (С4Н10)

от 0 до 100

(от 0 до 1,4)

от 0 до 50

±5

-

ИДК-10-Х3-А4

±3

-

ИДК-10-Х3-05

Пентан (С5Н12)

от 0 до 100

(от 0 до 1,1)

от 0 до 50

±5

-

ИДК-10-Х3-А5

±3

-

ИДК-10-Х3-06

Г ексан (С6Н14)

от 0 до 100

(от 0 до 1,0)

от 0 до 50

±5

-

ИДК-10-Х3-А6

±3

-

ИДК-10-Х3-07

Изобутан С-С4Н10)

от 0 до 100

(от 0 до 1,3)

от 0 до 50

±5

-

ИДК-10-Х3-А7

±3

-

ИДК-10-Х3-08

Изопентан С-С4Н12)

от 0 до 100

(от 0 до 1,3)

от 0 до 50

±5

-

ИДК-10-Х3-А8

±3

-

ИДК-10-Х3-09

Этилен (С2Н4)

от 0 до 100

(от 0 до 2,3)

от 0 до 50

±5

-

Модификация газоанализатора

Определяемый компонент (измерительный канал)

Диапазон показаний содержания определяемого компонента, % НКПР2) (объемная доля, %)

Диапазон измерений содержания определяемого компонента, %

НКПР

Пределы допускаемой основной1) погрешности

абсолютной, % НКПР

относительной, %

ИДК-10-Х3-10

Пропилен (С3Н6)

от 0 до 100

(от 0 до 2,0)

от 0 до 50

±5

-

ИДК-10-Х3-

А10

±3

-

ИДК-10-Х3-11

Бензол (С6Н6)

от 0 до 100 (от 0 до 1,2)

от 0 до 50

±5

-

ИДК-10-Х3-12

Г ептан (С7Н16)

от 0 до 100 (от 0 до 0,85)

от 0 до 50

±5

-

ИДК-10-Х3-

А12

±3

-

ИДК-10-Х3-13

Метанол (СНзОН)

от 0 до 100

(от 0 до 6,0)

от 0 до 50

±5

-

ИДК-10-Х3-

А13

±3

-

ИДК-10-Х3-14

Толуол (С6Н5СН3)

от 0 до 100

(от 0 до 1,0)

от 0 до 50

±5

-

ИДК-10-Х3-15

Оксид этилена (С2Н4О)

от 0 до 100

(от 0 до 2,6)

от 0 до 50

±5

-

ИДК-10-Х3-21

Ацетон (CH3COCH3)

от 0 до 100

(от 0 до 2,5)

от 0 до 50

±5

-

Пары нефтепродуктов3)

ИДК-1О-ХЗ-22

Бензин АИ-92

от 0 до 100

от 0 до 50

±5

-

ИДК-1О-ХЗ-23

Бензин АИ-95

от 0 до 100

от 0 до 50

±5

-

ИДК-1О-ХЗ-24

Топливо дизельное

от 0 до 100

от 0 до 50

±5

-

ИДК-1О-ХЗ-25

Топливо для реактивных двигателей

от 0 до 100

от 0 до 50

±5

-

ИДК-1О-ХЗ-26

Бензин авиационный

от 0 до 100

от 0 до 50

±5

-

Модификация газоанализатора

Определяемый компонент (измерительный канал)

Диапазон показаний содержания определяемого компонента, % НКПР2) (объемная доля, %)

Диапазон измерений содержания определяемого компонента, %

НКПР

Пределы допускаемой основной1) погрешности

абсолютной, % НКПР

относительной, %

ИДК-10-Х3-27

Уайт-спирит

от 0 до 100

от 0 до 50

±5

-

1) В нормальных условиях измерений для газовых сред, содержащих только один определяемый компонент.

Нормальные условия измерений:

- диапазон температуры окружающей среды от +15 oC до +25 oC;

- диапазон относительной влажности окружающей среды от 0 % до 80 %;

- диапазон атмосферного давления от 98,3 до 104,3 кПа.

2) Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

3) Пары нефтепродуктов:

- бензин неэтилированный по ГОСТ Р 51866-2002 (ЕН 228), ГОСТ 32513-2013;

- бензин автомобильный по техническому регламенту Таможенного союза "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и мазуту";

- топливо дизельное по ГОСТ 305-2013;

- топливо для реактивных двигателей по ГОСТ 10227-86,

- бензин авиационный по ГОСТ 1012-2013;

- уайт-спирит по ГОСТ 3134-78.

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности

- для газоанализаторов модификаций ИДК-10-Х1, ИДК-10-Х2

- для газоанализаторов модификаций ИДК-10-Х3

0,5

0,2

Предел допускаемого времени установления показаний газоанализатора, с, не более:

- газоанализаторы модификаций ИДК-10-Х1 с оптическим сенсором, без гидрофобного фильтра

- Т0,5д

- метан

- пропан

- ацетон

- пары нефтепродуктов

- остальные определяемые компоненты

4 (5)1)

6 (5) 11

3 (5) " 10 (5) 1> 16 (5) 11

Наименование характеристики

Значение

- T0,9g

- метан

5 (5)1)

- пропан

15 (5)1)

- ацетон

4 (5)1)

- пары нефтепродуктов

20 (5)1)

- остальные определяемые компоненты

25(5)1)

- газоанализаторы модификаций ИДК-10-Х1 с оптическим сенсором, с гидрофобным фильтром

- Т0,5д

- метан

10 (5)1)

- пропан

15 (8) 1)

- ацетон

4 (8) 1)

- пары нефтепродуктов

15 (10) 1)

25 (15) 1)

- остальные определяемые компоненты

- Т0,9д

- метан

20 (9)1)

- пропан

40 (28)1)

- ацетон

5 (40)1)

- пары нефтепродуктов

35 (40)1)

- остальные определяемые компоненты

60 (40)1)

- газоанализаторы модификаций ИДК-10-Х2 с термокаталитическим сенсором (кроме метана)

- Т0,5д

20

- Т0,9д

30

- газоанализаторы модификаций ИДК-10-Х2 с термокаталитическим сенсором метана

- Т0,5д

10

- Т0,9д

30

- газоанализаторы модификаций ИДК-10-Х3 с оптическим сенсором

- Т0,5д

- метан

11

- пропан

8

- остальные определяемые компоненты

12

- Т0,9д

- метан

18

- пропан

14

- остальные определяемые компоненты

17

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах условий эксплуатации на каждые ±10 °С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности:

- для газоанализаторов довзрывоопасной концентрации модификаций

ИДК-10-Х1 с оптическими сенсорами

±0,5

- для газоанализаторов довзрывоопасной концентрации модификаций ИДК-10-Х2 с термокаталитическими сенсорами

- для газоанализаторов модификаций ИДК-10-Х1 с оптическими сенсорами

±0,2

диоксида углерода

±0,7

- для газоанализаторов модификаций ИДК-10-Х3 с оптическими сенсорами

±0,15

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в пределах условий эксплуатации на каждые 10 % от относительной влажности при которой была определена основная погрешность, в долях от предела допускаемой основной погрешности (для газоанализаторов модификаций ИДК-10-Х1, ИДК-10-Х2)

±0,2

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в пределах условий эксплуатации, в долях от предела допускаемой основной погрешности (для газоанализаторов модификаций ИДК-10-Х3)

±0,2

Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в пределах условий эксплуатации на каждые 3,3 кПа от атмосферного давления, при котором была определена основная погрешность, в долях от предела допускаемой основной погрешности

±0,4

Пределы допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности - для газоанализаторов модификаций ИДК-10-Х1, ИДК-10-Х2 - для газоанализаторов модификаций ИДК-10-Х3

±0,5 ±0,2

1) В скобках указаны значения времени установления показаний для газоанализаторов модификаций ИДК-10-Х1 с установленным сенсором Cubic.

Наименование характеристики

Значение

Время прогрева газоанализаторов, мин, не более: - для модификаций ИДК-10-Х1 и ИДК-10-Х2

1

- для модификаций ИДК-10-Х3

20

Электропитания осуществляется постоянным током напряжением, В

от 12 до 36

Потребляемая электрическая мощность, Вт, не более - для модификаций ИДК-10-Х1 и ИДК-10-Х2

5,0

- для модификаций ИДК-10-Х3

5,5

Маркировка взрывозащиты газоанализаторов: - ИДК-10-Х1

1Ex d [ib] IIC Т6 Gb Х

- ИДК-10-Х2

1Ex d IIC T6 Gb Х

- ИДК-10-Х3

1Ex d IIC T6...T5 Gb

Х

Габаритные размеры, мм, не более:

- для модификаций ИДК-10-Х1 и ИДК-10-Х2:

- высота

110

- ширина

188

- длина

- для модификаций ИДК-10-Х3 (без брызгозащитного кожуха):

155

- высота

110

- ширина

255

- длина

155

Наименование характеристики

Значение

Масса, кг, не более:

- для модификаций ИДК-10-Х1 и ИДК-10-Х2:

- алюминиевый корпус

2,5

- стальной корпус

- для модификаций ИДК-10-Х3:

5,0

- алюминиевый корпус

2,8

- стальной корпус

5,5

Уровень защиты корпуса газоанализатора от проникновения твердых предметов и воды по ГОСТ 14254-2015

IP67

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

- для мод.ИДК-10-Х1 и ИДК-10-Х2

от -60 до +65

- для мод.ИДК-10-Х3

от -60 до +90

- относительная влажность при температуре +35 °С (без конденсации), %, не более

98

- диапазон атмосферного давления, кПа

от 80 до 120

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

42000

Средний срок службы, лет

10

Назначенный срок службы, лет

15

Наименование

Обозначение

Количество

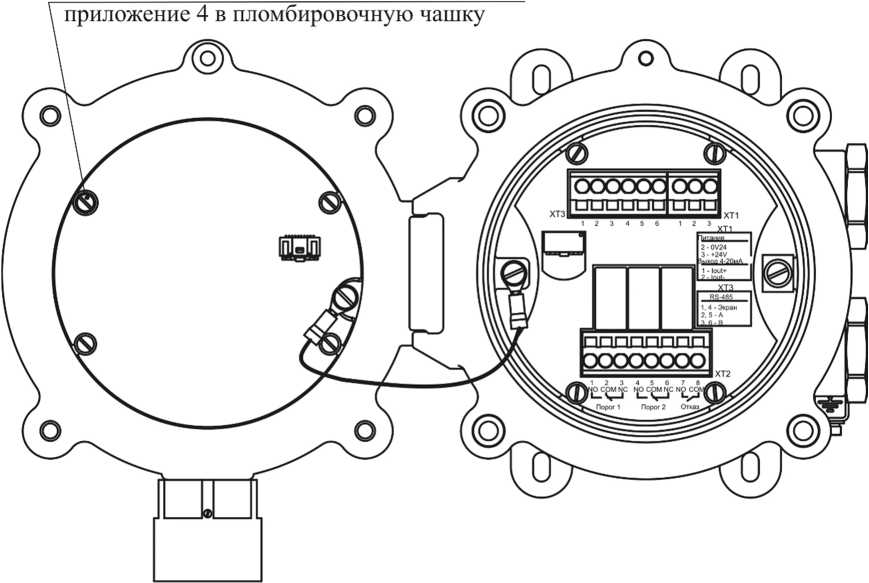

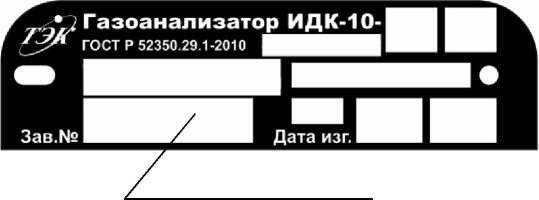

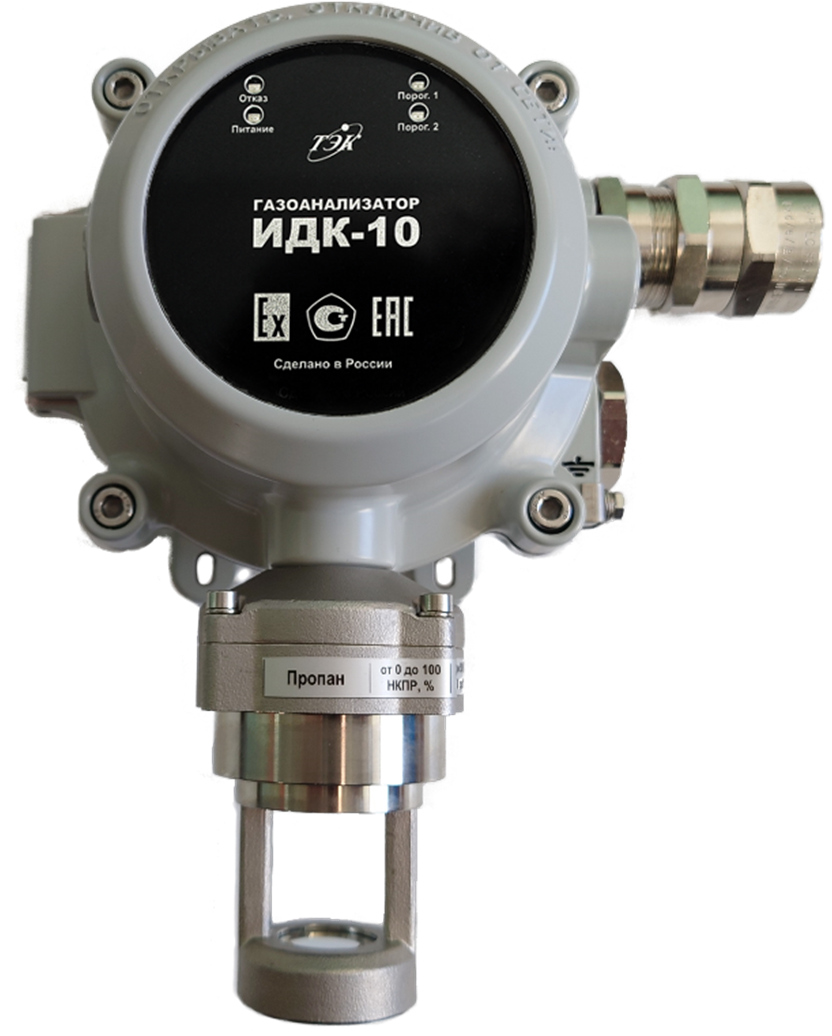

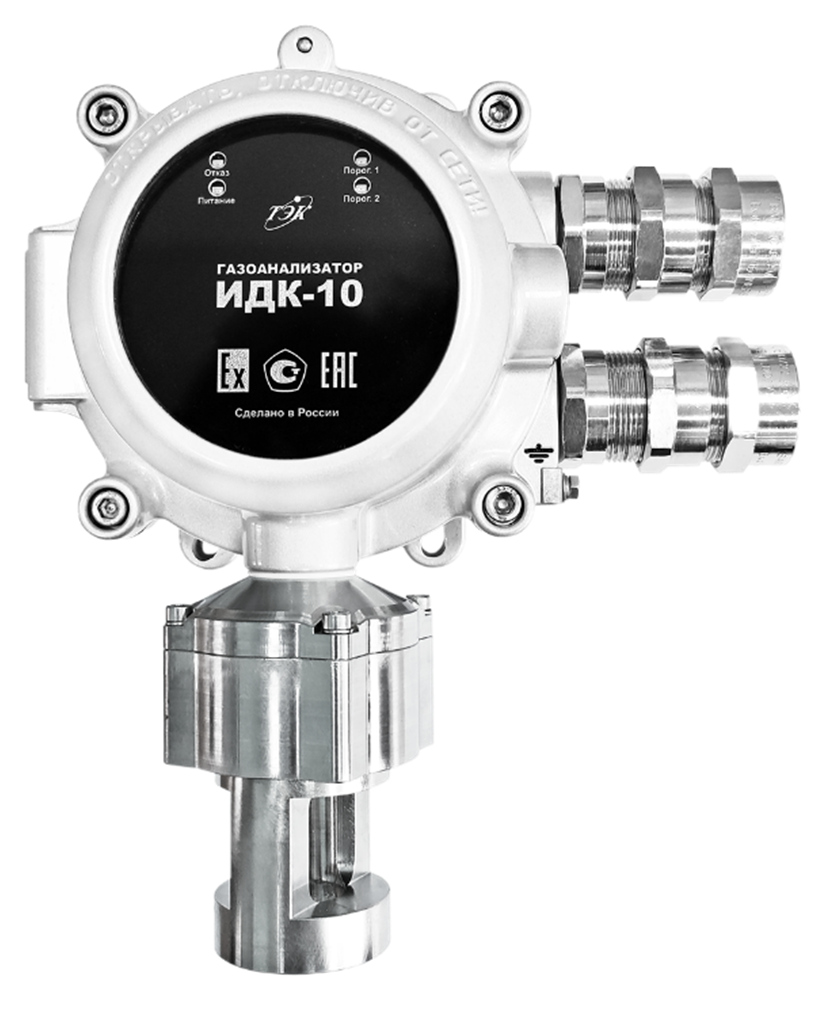

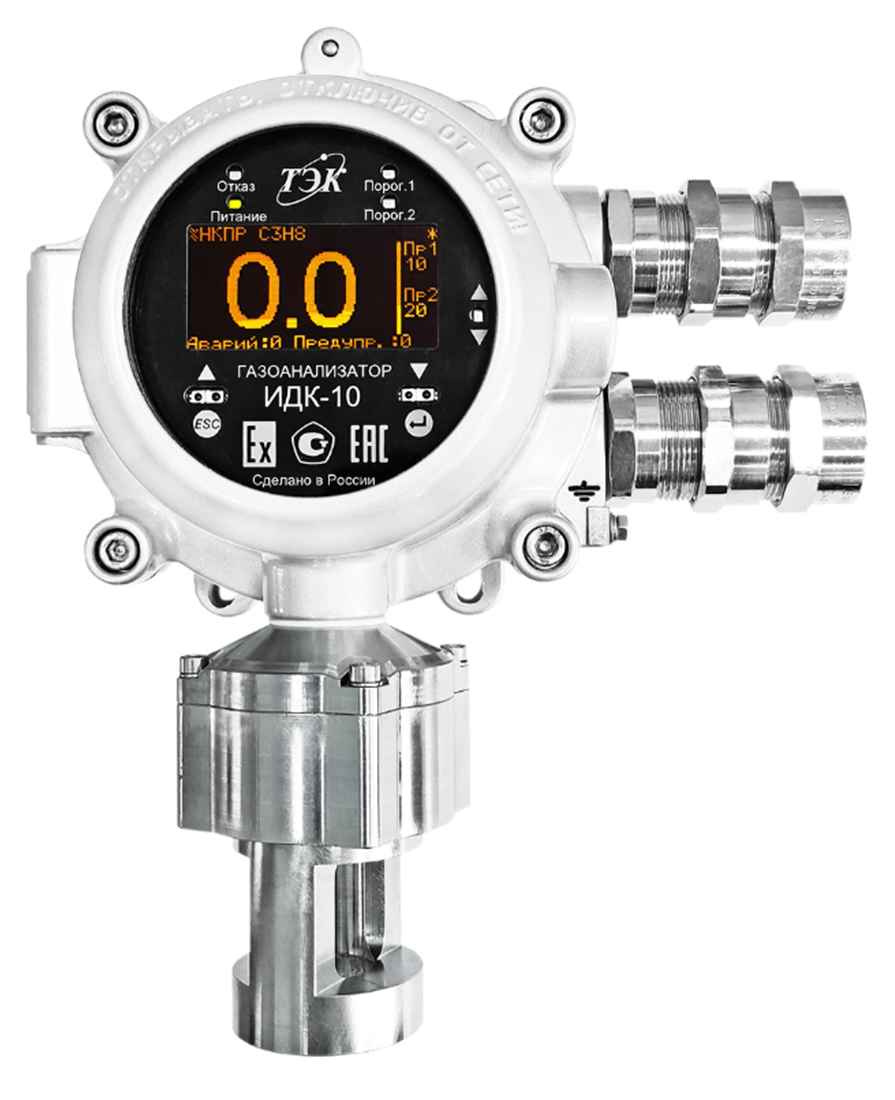

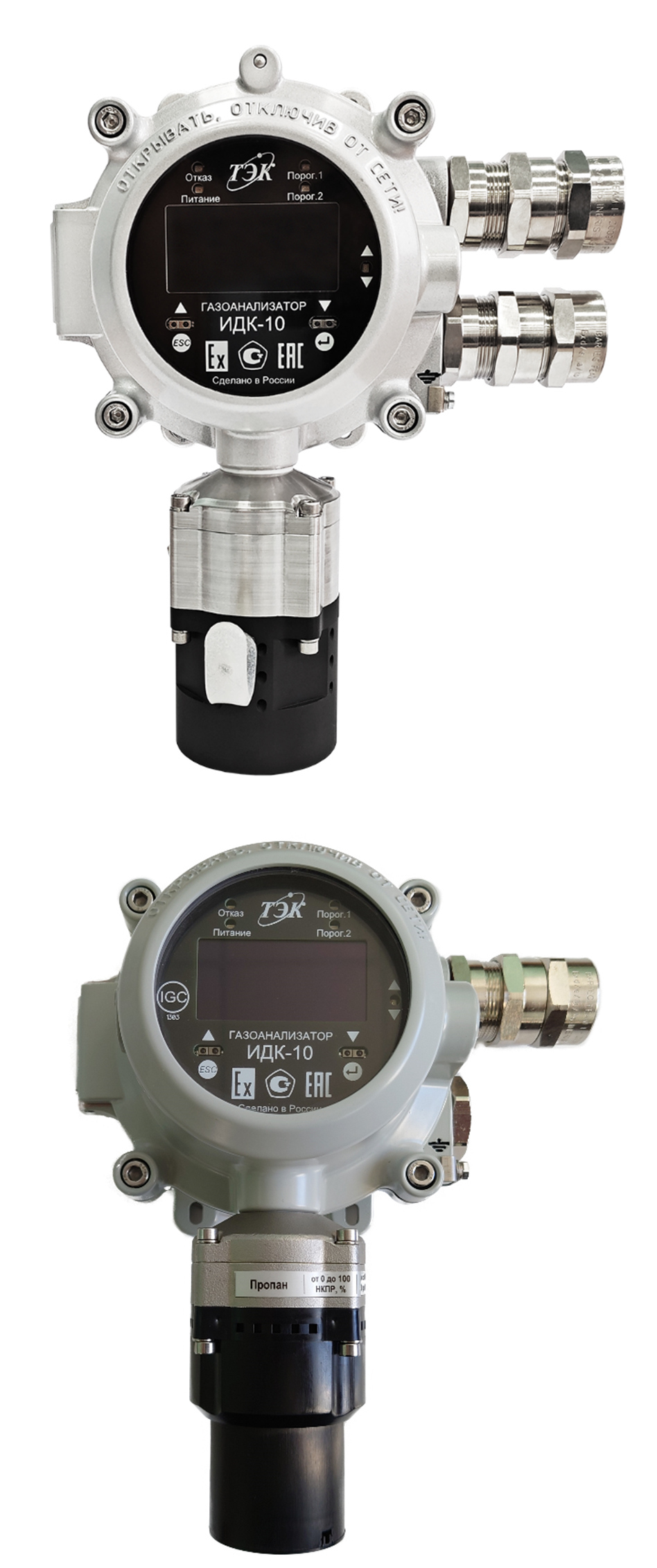

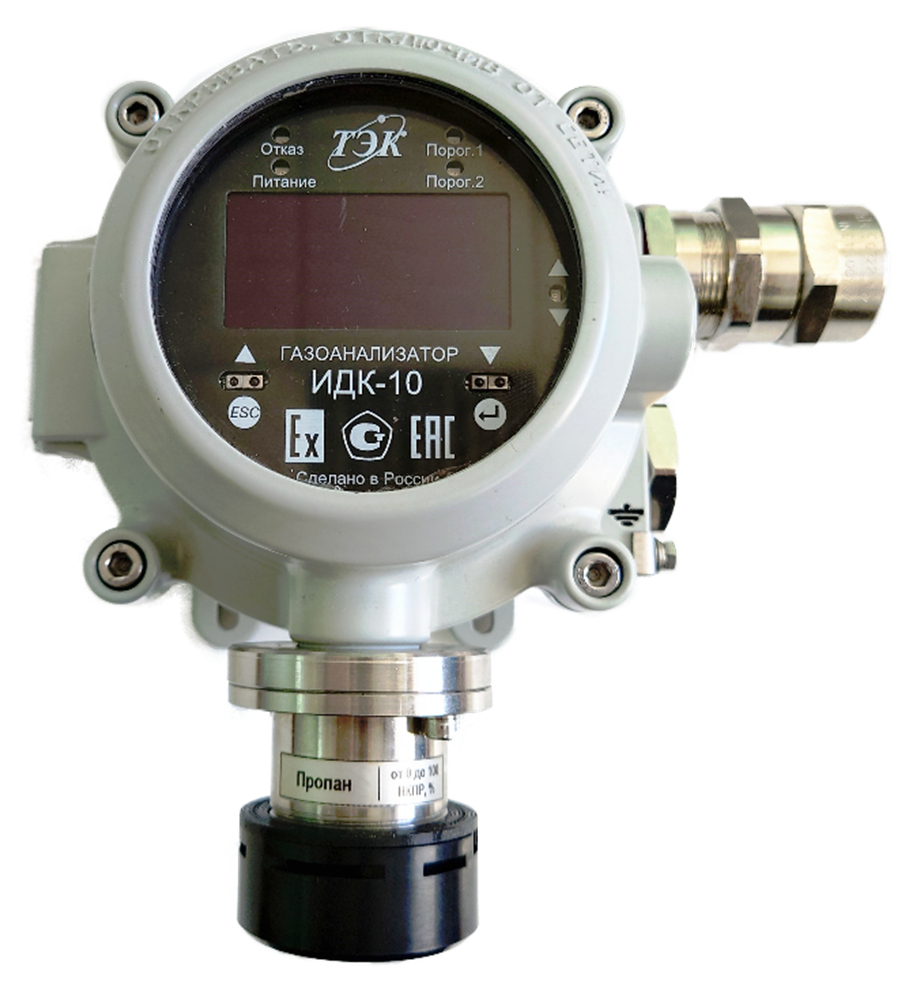

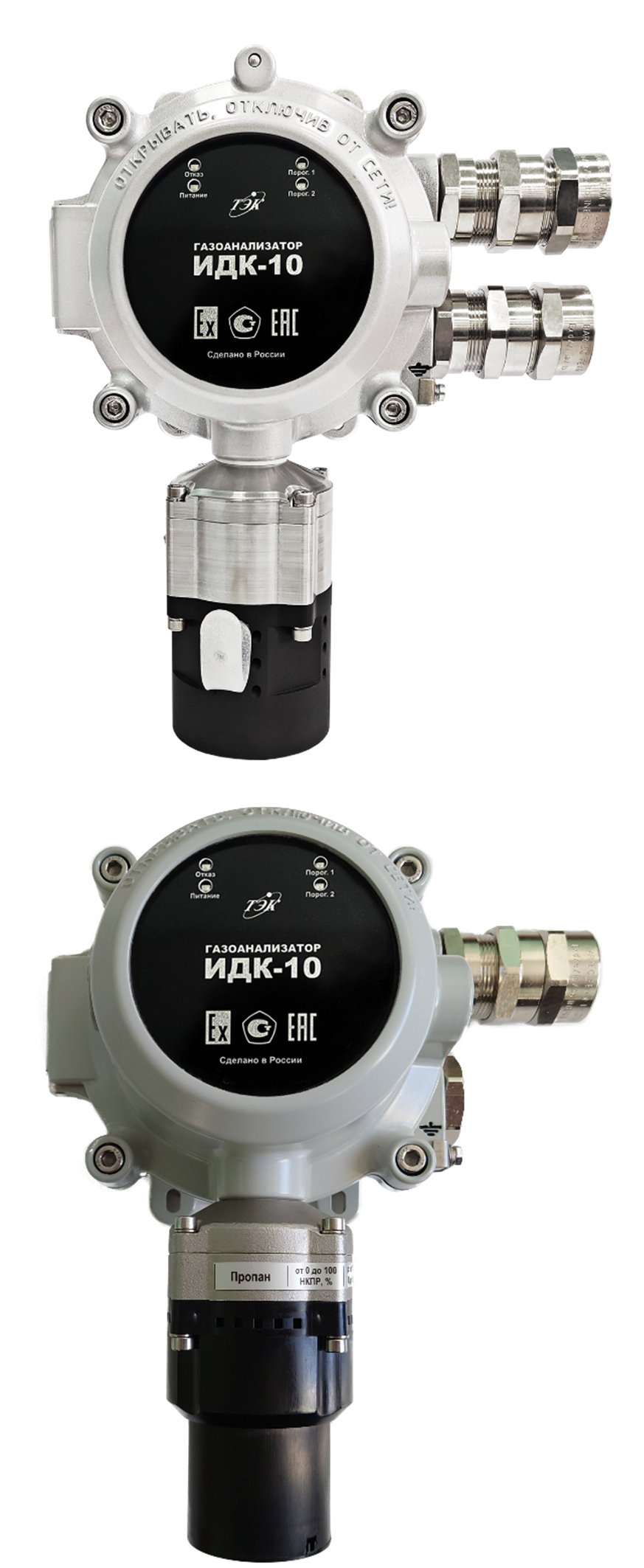

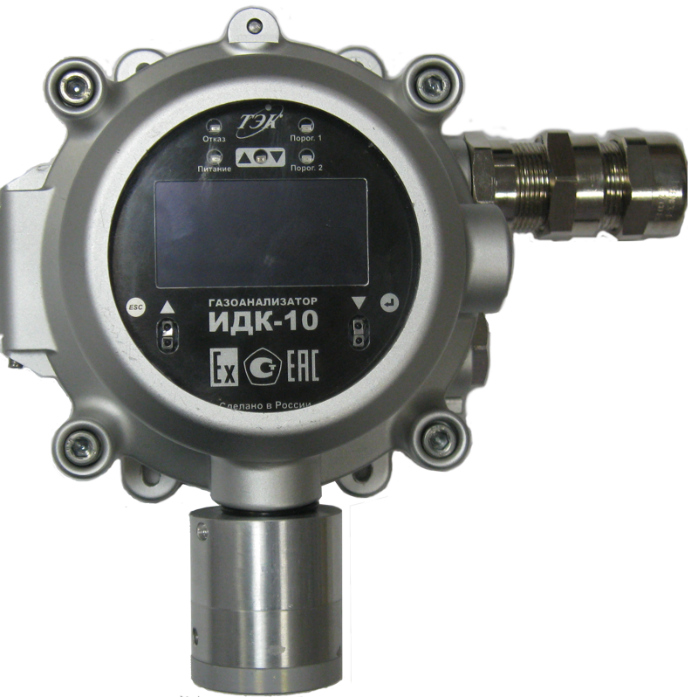

Газоанализатор ИДК-10

ОФТ.18.2272.00.00.00

1 шт. (исполнение газоанализатора определяется при заказе)

Комплект эксплуатационной документации (ЭД) на ИДК-10 в составе:

- Руководство по эксплуатации

ОФТ.18.2272.00.00.00 РЭ

1 шт.

- Формуляр

ОФТ.18.2272.00.00.00 ФО

1 шт.

Методика поверки

-

1 шт.

Программное обеспечение и эксплуатационная документация в pdf-формате на CD-диске1)

-

1 шт.

Комплект разрешительной документации в составе:

- Копия сертификата об утверждении типа средств измерений

-

1 шт.

Наименование

Обозначение

Количество

- Копия сертификата соответствия требованиям технического регламента ТР ТС 012/2011

-

1 шт.

- Копия декларации о соответствии техническому регламенту ТР ТС 020/2011

-

1 шт.

1) Поставляется по дополнительным требованиям
