Счетчики электрической энергии трехфазные многофункциональные МИРТЕК-232-РУ
| Номер в ГРСИ РФ: | 67661-17 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "МИРТЕК", г.Владивосток |
Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-232-РУ» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67661-17 |
| Действует | по 02.06.2027 |
| Наименование | Счетчики электрической энергии трехфазные многофункциональные |
| Модель | МИРТЕК-232-РУ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9875e048-65db-772d-01f6-a8300abfafd9 |
Производитель / Заявитель
Общество с ограниченной ответственностью «МИРТЕК» ООО «МИРТЕК», г. Владивосток; Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), г. Таганрог
Поверка
| Межповерочный интервал / Периодичность поверки |
10 лет
для кл. т. 0,2S; 0,5S
16 лет
для кл. т. 1
|
| Зарегистрировано поверок |
88479
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 88478 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
67661-17: Описание типа
2024-67661-17.pdf
|
Скачать | 1.8 MБ | |
|
67661-17: Методика поверки
2024-mp67661-17.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-232-РУ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Описание
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).
В состав счетчиков могут входить отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.
Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.
Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Структура условного обозначения
® @(3) (4)(5)(б) (7)(8)(9) юн @ ® @
МИРТЕК-32-РУ- ХХХ- Х - ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ- ХХ-ХХХХХХ- Х - Х CD Тип счетчика
(2) Тип корпуса
W31 - для установки на щиток, модификация 1
W32 - для установки на щиток, модификация 2
W33 - для установки на щиток, модификация 3
W37 - для установки на щиток, модификация 7
D31 - для установки на DIN-рейку, модификация 1
D33 - для установки на DIN-рейку, модификация 3
D34 - для установки на DIN-рейку, модификация 4
D35 - для установки на DIN-рейку, модификация 5
D37 - для установки на DIN-рейку, модификация 7
SP31 - для установки на опору ЛЭП, модификация 1
SP37 - для установки на опору ЛЭП, модификация 7
@ Модификация счетчика
(нет символа) - описание модификации не указывается
n, где n - символ, обозначающий модификацию счетчика
@ Класс точности
A1 - класс точности 1 по ГОСТ 31819.21
A0.5 - класс точности 0,5S по ГОСТ 31819.22
A1R0.5 - класс точности 1 по ГОСТ 31819.21 и класс точности 0,5 по реактивной энергии
A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23
A1R2 - класс точности 1 по ГОСТ 31819.21 класс точности 2 по ГОСТ 31819.23
A0.5R0.5 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 0,5 по реактивной энергии
A0.5R1 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.5R2 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 A0.2R0.5 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 0,5 по реактивной энергии
A0.2R1 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23
A0.2R2 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23
@ Номинальное напряжение
57,7 - 57,7 В
220 - 220 В
230 - 230 В
@ Номинальный (базовый) ток
1 - 1 А
5 - 5 А
10 - 10 А
@ Максимальный ток
10А - 10 А
50А - 50 А
60А - 60 А
80А - 80 А
100А - 100 А
@ Тип измерительных элементов
S - шунты
T - трансформаторы тока
N - наличие измерительного элемента в цепи нейтрали
@ Основной интерфейс
CAN - интерфейс CAN
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса
RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса
G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса ®) Дополнительные интерфейсы
CAN - интерфейс CAN
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса
RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса
G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса
E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
MOD/n -универсальный интерфейс для подключения сменного модуля связи, где n -номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
(Нет символа) - интерфейс отсутствует
@ Поддерживаемые протоколы передачи данных
(Нет символа) - протокол «МИРТЕК»
Pn, где n - номер модификации поддерживаемых протоколов обмена @ Дополнительные функции
B - базовое исполнение
H - датчик магнитного поля
In - дискретный вход, где n - количество входов
K - реле управления нагрузкой в цепи тока
L - подсветка индикатора
M - измерение параметров качества электрической энергии
O - оптопорт
Qn - дискретный выход, где n - количество выходов
R - защита от выкручивания винтов кожуха
U - защита целостности корпуса
Vn - электронная пломба, где n - номер модификации электронных пломб
Y - защита от замены деталей корпуса
Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)
(Нет символа) - дополнительные функции отсутствуют
@ Количество направлений учёта электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях
@ Условия эксплуатации
(Нет символа) - температура окружающей среды от -40 до 70 °С
F - температура окружающей среды от -45 до 85 °С
F2 - температура окружающей среды от - 50 до 85 °С
Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.
В счетчиках в корпусах SP31, SP37 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.
Счетчики, у которых в условном обозначении присутствует символ «B», оснащены:
- датчиком магнитного поля;
- реле управления нагрузкой в цепи тока, для счетчиков непосредственного включения;
- подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;
- измерением параметров качества электрической энергии;
- оптопортом;
- электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.
Счетчики, у которых в условном обозначении присутствует символы «B» или «K», оснащены встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).
Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в условном обозначении присутствует символы «B» или «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики, у которых в условном обозначении присутствует символы «B» или «M», дополнительно обеспечивают измерение следующих параметров:
- фазных напряжений;
- линейных напряжений;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- фазных токов;
- тока нейтрали (только счетчики с символом «N» в условном обозначении);
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мощности по каждой фазе;
- реактивной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);
- полной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);
- коэффициентов мощности по каждой фазе;
- длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);
- остаточного напряжения провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- максимального значения перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S).
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения.
В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.
Знак поверки наносится на счетчик.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.
Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 11. Общий вид дистанционного индикаторного устройства приведен на рисунке 12.
1ЛИРТЕК
РОССИЯ
ига ни in и «91902500619
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
А ■ 3200 impAiW-h *
В - 3200 impflcvanh ^4^
ГОСТ 3181811
@ ГОСТ 3181922 IQ] ГОГ ф ■ ГОСТ 31819 23 L—J
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 1 - Общий вид счетчика в корпусе типа W31
1ЛИРТЕК
® ГОСТ Bill л фгост Ml л
е , ■■■■■ ■ „
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место установки пломбы с оттиском знака поверки

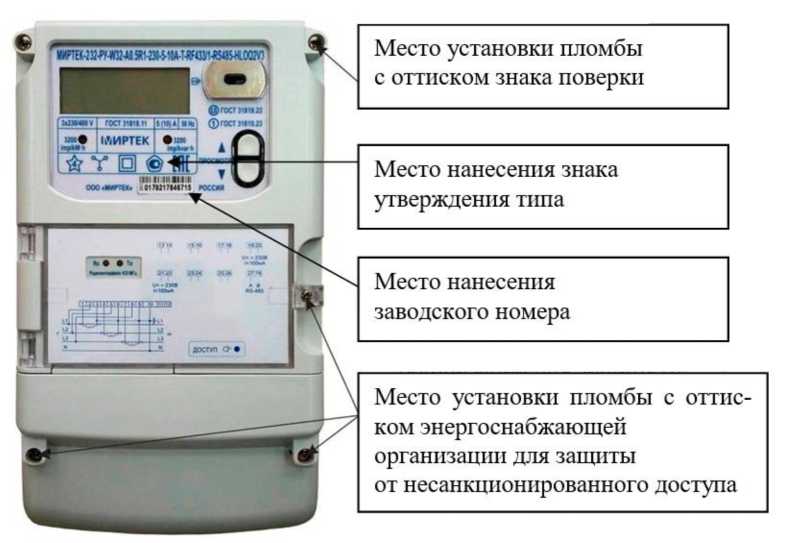

Рисунок 2 - Общий вид счетчика в корпусе типа W32
1ЛИРТЕК
О ГОСТ ©гостит л
Место установки пломбы с оттиском знака поверки
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 3 - Общий вид счетчика в корпусе типа W33
Рисунок 4 - Общий вид счетчика в корпусе типа W37
Рисунок 5 - Общий вид счетчика в корпусе типа D31
Место установки пломбы с оттиском знака поверки
Место нанесения
заводского номера
Место нанесения знака
утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

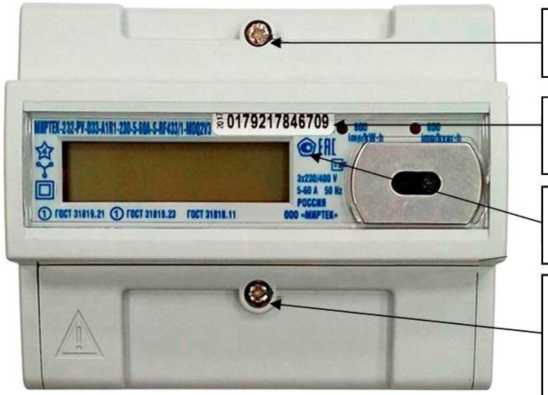

Рисунок 6 - Общий вид счетчика в корпусе типа D33
Место нанесения знака утверждения
игтя-гя
Место нанесения заводского номера
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 7 - Общий вид счетчика в корпусе типа D34
Место установки пломбы с оттиском знака поверки
М ИР ТЕК-232-Р V-D35-A1 RI-230-5-60A-S-RF433/1-MOQ2V3 IЛ И РТЕК
IIIIIIIIIMIIHIIIIR 50179103031286
Место нанесения
знака утверждения типа
Место нанесения
заводского номера
Место установки пломбы с
оттиском
организации для защиты от несанкционированного доступа

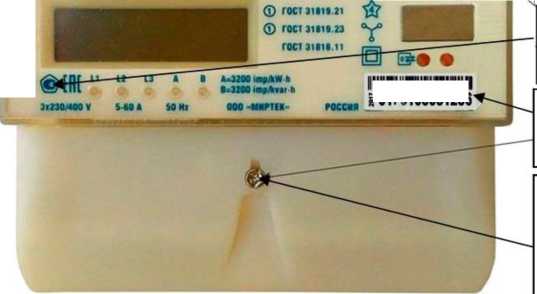

Рисунок 8 - Общий вид счетчика в корпусе типа D35
энергоснабжающей
Рисунок 9 - Общий вид счетчика в корпусе типа D37
302*10 /
1ЛИРТЕК
Место установки пломбы с оттиском энергоснабжающей организации для зашиты от несанкционированного доступа
Место установки пломбы с оттиском знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера

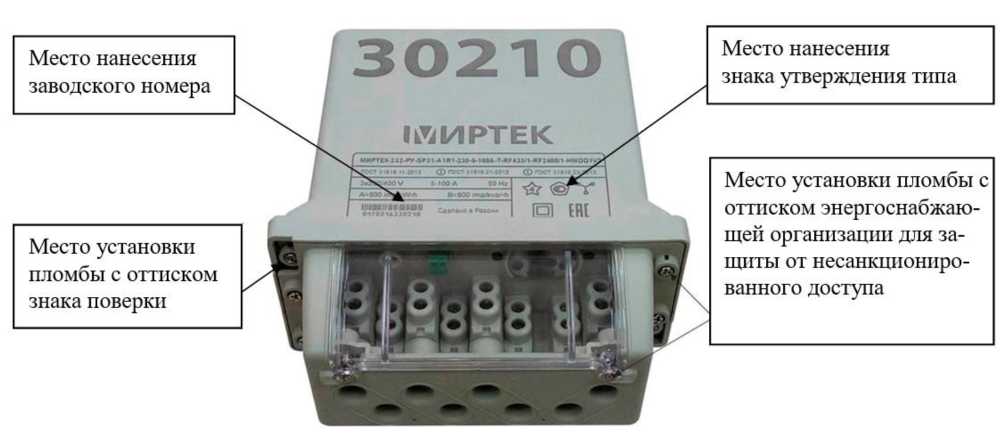

Рисунок 10 - Общий вид счетчика в корпусе типа SP31
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место нанесения знака утверждения типа
Место установки пломбы с оттиском знака поверки
Место нанесения заводского номера

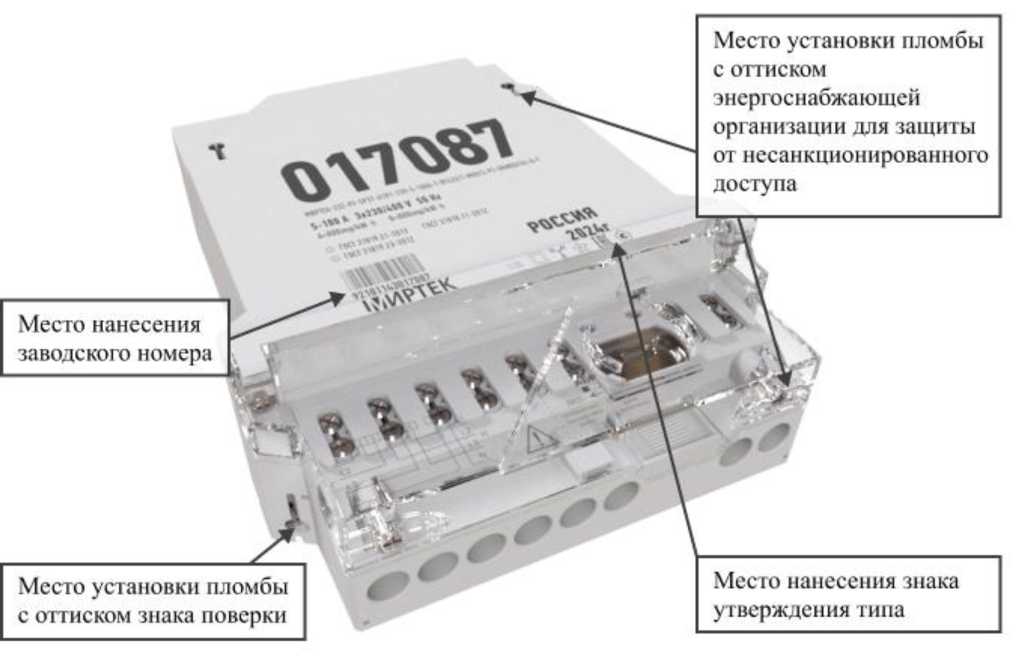

Рисунок 11 - Общий вид счетчика в корпусе типа SP37
«,• 00003
11:88'53 <
Злнтрончргия
•TPEEF.EWE U
ппппоп то
UUUJDJ. IU
гнав j
л'«-- ' 90000000 JU.UU.UU.UU 'OSfHzkWMkvar-h
а
Б
Рисунок 12 - Общий вид дистанционного индикаторного устройства
в
г
Программное обеспечение
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО счетчиков
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
MT1 |
MT2 |
MT3 |
MT6 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
1.0 |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
4CB9 |
4FC5 |
3AC6 |
FD7C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC |
CRC |
CRC |
CRC |
Технические характеристики
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012,
ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счетчиков
|
Символы в условном обозначении |
Класс точности при измерении энергии | |
|
активной |
реактивной | |
|
A1 |
1 |
_ |
|
A0.5 |
0,5S |
_ |
|
A1R1 |
1 |
1 |
|
A1R2 |
1 |
2 |
|
A0.5R1 |
0,5S |
1 |
|
A0.5R2 |
0,5S |
2 |
|
A0.2R1 |
0,2S |
1 |
|
A0.2R2 |
0,2S |
2 |
|
A1R0.5 |
1 |
0,51 |
|
A0.5R0.5 |
0,5S |
0,51 |
|
A0.2R0.5 |
0,2S |
0,51 |
|
Примечание - для счетчиков реактивной энергии класса точности 0,5 требования ГОСТ 31819.23-2012 не установлены. Диапазоны токов, значения влияющих величин, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, должны соответствовать требованиям ГОСТ 31819.23-2012 для счетчиков класса точности 1 с коэффициентом 0,5. | ||
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
|
Тип включения счетчика |
Класс точности счетчика | |||||
|
по активной энергии |
по реактивной энергии | |||||
|
1 |
0,2S |
0,5S |
0,5 |
1 |
2 | |
|
Непосредственное |
0,0025 1б |
- |
- |
0,0025 1б |
0,0025 1б |
0,005 1б |
|
Через трансформаторы тока |
0,002 I |
0,001 1ном |
0,001 1ном |
0,002 1ном |
0,002 1ном |
0,003 1ном |
Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «B» или «M» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.
Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической
энергии
|
Параметр |
Пределы допускаемой погрешности измерений для счетчиков класса точности (при измерении активной энергии): абсолютной Д, относительной 6 | ||
|
0,2S |
0,5S |
1 | |
|
Частота, Гц |
±0,05 (Д) |
±0,05 (Д) |
±0,05 (Д) |
|
Активная мощность, % |
±0,5 (6) |
±0,5 (6) |
±1 (6) |
|
Реактивная мощность, % |
±1 (6) |
±1 (6) |
±1 (6) |
|
Полная мощность, % |
±1 (6) |
±1 (6) |
±1 (6) |
|
Среднеквадратическое значение фазного напряжения переменного тока, % |
±0,5 (6) |
±0,5 (6) |
±1 (6) |
|
Среднеквадратическое значение силы переменного тока, % |
±1 (6) |
±1 (6) |
±1 (6) |
|
Коэффициент мощности, % |
±0,4 (6) |
±1 (6) |
±2 (6) |
|
Примечание - погрешности измерения нормируются для значений входных сигналов указанных в таблице 5 | |||
Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное фазное напряжение Uhom , В |
57,7; 220; 230 |
|
Базовый (1б) или номинальный ( Ihom ) ток, А |
1; 5; 10 |
|
Максимальный ток 1макс, А |
10; 50; 60; 80; 100 |
|
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности |
от 0,051б (0,01 Ihom или 0,02 Ihom ) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
|
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц |
50 ± 7,5 |
|
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c |
±0,5 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с |
±1 |
|
Пределы дополнительной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с |
±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур) |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания |
(от 0,75 до 1,2) ином (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom (от 0,05 до 1,3) Uhom |
|
Диапазон измерений среднеквадратических значений силы переменного тока, А |
От 0,051ном(б) до 1макс |
|
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания |
от 0 до 25 от 0 до 45 от 0 до 45 от 0 до 90 от 0 до 90 |
|
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания |
от 0 до 20 от 0 до 30 от 0 до 30 от 0 до 30 от 0 до 30 |
|
Диапазон измерений коэффициента мощности |
от -1 до 1 |
Окончание таблицы 5
|
Наименование характеристики |
Значение |
|
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» |
от 0,051ном(б) до 1макс (от 0,75 до 1,2) ином (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom |
|
Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности |
от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
от 800 до 10000 |
|
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар^ч) |
от 800 до 10000 |
|
Количество десятичных знаков отсчетного устройства, не менее |
8 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более: |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, ВА, не более |
0,3 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, В •А (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, лет, не менее |
35 |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не менее |
4 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, мес, не менее: - для счетчиков с символами «А1», «А0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5» |
24 36 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Глубина хранения значений электрической энергии на начало суток, сут, не менее: - для счетчиков с символами «A1», «A0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5» |
93 128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символами «А1», «A0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5» |
93 128 |
|
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символами «А1», «A0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5» |
93 128 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, мин1) |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее: - для счетчиков с символами «А1», «A0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5» |
93 128 |
|
Количество записей в журнале событий, не менее: - для счетчиков с символами «А1», «A0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5» |
384 1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее |
1 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
9600 |
|
Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W31 - W32 - W33 - W37 - D31 - D33 - D34 - D35 - D37 - SP31 - SP37 |
246х169х57 291x171x88 266x171x79 230х170х75 131x91x70 106x126x72 190x91x70 115x144x62 160x144x71 236x190x106 235х186х78 |
Окончание таблицы 6
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды, °С, для счетчиков с символом «F» - температура окружающей среды, °С, для счетчиков с символом «F2» - относительная влажность, % - атмосферное давление, кПа |
от -40 до +70 от -45 до +85 от -50 до +85 от 30 до 98 от 70 до 106,7 |
|
Масса, кг, не более |
2,5 |
|
Срок службы счетчика, лет, не менее |
35 |
|
Средняя наработка на отказ, ч, не менее |
350000 |
|
1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = (1тек• D30)/30, где 1тек - текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут. | |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 7.
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счетчик электрической энергии трехфазный многофункциональный |
«МИРТЕК-232-РУ» |
1 шт. |
Исполнение соответствует заказу |
|
Пломба свинцовая |
_ |
1 - 3 шт. |
В зависимости от типа корпуса |
|
Леска пломбировочная |
_ |
1 - 3 шт. |
В зависимости от типа корпуса |
|
Руководство по эксплуатации |
МИРТ.411152.067РЭ |
1 шт. |
В электронном виде |
|
Формуляр |
МИРТ.411152.067ФО |
1 шт. |
В бумажном виде |
|
Дистанционное индикаторное устройство |
_ |
1 шт. |
Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки |
Окончание таблицы 7
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Кронштейн для крепления на опоре ЛЭП |
_ |
1 шт. |
Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП |
|
Упаковка |
_ |
1 шт. |
Потребительская тара |
|
Технологическое программное обеспечение |
_ |
1 шт. |
В электронном виде по отдельному заказу |
|
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте mirtekgroup.com и свободно доступны для загрузки. | |||
Сведения о методах измерений
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.067РЭ.
Нормативные документы
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
МИРТ.411152.067ТУ Счетчики электрической энергии трехфазные
многофункциональные «МИРТЕК-232-РУ». Технические условия.
Другие Счетчики электроэнергии
