Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-212-РУ»
| Номер в ГРСИ РФ: | 67662-17 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "МИРТЕК", г.Владивосток |
Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-212-РУ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67662-17 |
| Действует | по 02.06.2027 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные |
| Модель | «МИРТЕК-212-РУ» |
| Модификации |
МИРТЕК-212-РУ-(ХХХ)2- (X)3 - (ХХХХ)4-(ХХХ)5-(ХХ)6-(ХХХ)7-(ХХ)8-(ХХХХХ)9-(ХХХХХ)10-(ХХ)11-(ХХХХХХ)12-(X)13- (X)14, где: (ХХХ)2 - тип корпуса; (X)3 - модификация счетчика; (ХХХХ)4 - класс точности; (ХХХ)5 - номинальное напряжение; (ХХ)6 - базовый ток; (ХХХ)7 - максимальный ток; (ХХ)8 - количество и тип измерительных элементов; (ХХХХХ)9 - основной интерфейс; (ХХХХХ)10 - дополнительные интерфейсы; (ХХ)11 - поддерживаемые протоколы передачи данных; (ХХХХХХ)12 - дополнительные функции; (X)13 - количество направлений учёта электроэнергии; (X)14 - условия эксплуатации. |
| Приказы |
№1217 от
22.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | db3f27fb-e474-e200-8e6b-c9ac237262c2 |
Производитель / Заявитель
ООО «МИРТЕК», РОССИЯ, 690048, Приморский край, г. о. Владивостокский, г. Владивосток, ул. Уссурийская, д. 1; ООО «МИРТЕК», РОССИЯ, 347927, Ростовская обл., г. о. город Таганрог, г. Таганрог, ул. Поляковское шоссе, зд. 15К
Поверка
| Методика поверки / информация о поверке |
РТ-МП-60-551-2024 ГСИ. Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-212-РУ». Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
379931
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 379927 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 02.08.2026 |
Поверители
Скачать
|
67662-17: Описание типа
2024-67662-17.pdf
|
Скачать | 1.6 MБ | |
|
67662-17: Методика поверки
2024-mp67662-17.pdf
Файл устарел
|
Скачать | 4.9 MБ | |
|
67662-17: Описание типа
2024-67662-17-1.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
67662-17: Описание типа
2026-67662-17.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
67662-17: Методика поверки
2024-mp67662-17-1.pdf
Файл устарел
|
Скачать | 4.9 MБ | |
|
67662-17: Описание типа
2026-67662-17-1.pdf
|
Скачать | 1.2 MБ | |
|
67662-17: Методика поверки
РТ-МП-60-551-2024
2024-mp67662-17-2.pdf
|
Скачать | 4.9 MБ |
Описание типа
Назначение
Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-212-РУ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Описание
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il#In», кнопку для ручного переключения режимов индикации «Просмотр».
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).
В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.
Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.
Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Структура условного обозначения
МИРТЕК-212-РУ-ХХХ- X ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ-X - X
(Г) Тип счетчика
@ Тип корпуса
W1 - для установки на щиток, модификация 1
W2 - для установки на щиток, модификация 2
W3 - для установки на щиток, модификация 3
W6 - для установки на щиток, модификация 6
W6b - для установки на щиток, модификация 6Ь
W9 - для установки на щиток, модификация 9
D1 - для установки на DIN-рейку, модификация 1
D4 - для установки на DIN-рейку, модификация 4
D5 - для установки на DIN-рейку, модификация 5
D17 - для установки на DIN-рейку, модификация 17
SP1 - для установки на опору ЛЭП, модификация 1
SP2 - для установки на опору ЛЭП, модификация 2
SP3 - для установки на опору ЛЭП, модификация 3
SP17 - для установки на опору ЛЭП, модификация 17
@ Модификация счетчика
п, где п - символ, обозначающий модификацию счетчика
- (нет символа) - описание модификации не указывается
@ Класс точности
А1 - класс точности 1 по ГОСТ 31819.21
A1R1 - класс точности 1 по ГОСТ 31819.21и класс точности 1 по ГОСТ 31819.23
A1R2 - класс точности 1 по ГОСТ 31819.21и класс точности 2 по ГОСТ 31819.23
@ Номинальное напряжение
220 - 220 В
230-230 В
@ Базовый ток
5 - 5 А
10- 10 А
@ Максимальный ток
50А-50 А
60А - 60 А
80А-80 А
100А- 100 А
(8) Количество и тип измерительных элементов
S - один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
ТТ - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали
@ Основной интерфейс
CAN - интерфейс CAN
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
RF433/H - радиоинтерфейс 433 МГц, где п - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля интерфейса РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где п - номер модификации модуля интерфейса (W) Дополнительные интерфейсы
CAN - интерфейс CAN
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где п - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля интерфейса РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где п - номер модификации модуля интерфейса Е/п - интерфейс Ethernet, где п - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFWF/n - радиоинтерфейс WiFi, где п - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFLT/n - радиоинтерфейс LTE, где п - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
MOD/n -универсальный интерфейс для подключения сменного модуля связи, где п - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
(Нет символа) - интерфейс отсутствует
(И) Поддерживаемые протоколы передачи данных
(Нет символа) - протокол «МИРТЕК»
Р1 - протокол DLMS/COSEM/СПОДЭС/ГОСТ Р 58940
Р2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС/ГОСТ Р 58940 @ Дополнительные функции
В - базовое исполнение
Н - датчик магнитного поля
In - дискретный вход, где п - количество входов
К - реле управления нагрузкой в цепи тока
L - подсветка индикатора
М - измерение параметров качества электрической энергии
О - оптопорт
Qn - дискретный выход, где п - количество выходов
R - защита от выкручивания винтов кожуха
U - защита целостности корпуса
Vn - электронная пломба, где п - номер модификации электронных пломб
Y - защита от замены деталей корпуса
Z/n - резервный источник питания, где п - номер модификации источника питания (для модификации 1 номер допускается не указывать)
(Нет символа) - дополнительные функции отсутствуют
(13) Количество направлений учёта электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях
@ Условия эксплуатации
(Нет символа) - температура окружающей среды от -40 до 70 °C
F - температура окружающей среды от -45 до 85 °C
Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

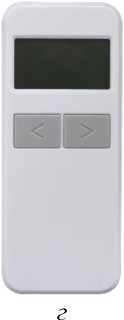

В счетчиках в корпусах SP1, SP2, SP3, SP17 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.
Счетчики, у которых в условном обозначении присутствует символ «В», оснащены:
- датчиком магнитного поля;
- реле управления нагрузкой в цепи тока;
- подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;
- измерением параметров качества электрической энергии;
- оптопортом;
- электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.
Счетчики, у которых в условном обозначении присутствует символы «В» или «К», оснащены встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).
Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в условном обозначении присутствует символы «В» или «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики, у которых в условном обозначении присутствует символы «В» или «М», дополнительно обеспечивают измерение следующих параметров:
- фазного напряжения;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- фазного тока;
- тока нейтрали (только счетчики с символами «SS», «ST» и «ТТ» в условном обозначении);
- разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «ТТ» в условном обозначении);
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мощности;
- реактивной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);
- полной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);
- коэффициента мощности.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения.
В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.
Знак поверки наносится на счетчик.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.
Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунках 1-14. Общий вид дистанционного индикаторного устройства приведен на рисунке 15.
Всего листов 21
(ЖВё
1ЛИРТЕК пин II mini ин §0210105728599
|
Место |
нанесения |
знака |
|
утверждения типа | ||
Место нанесения заводского номера
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

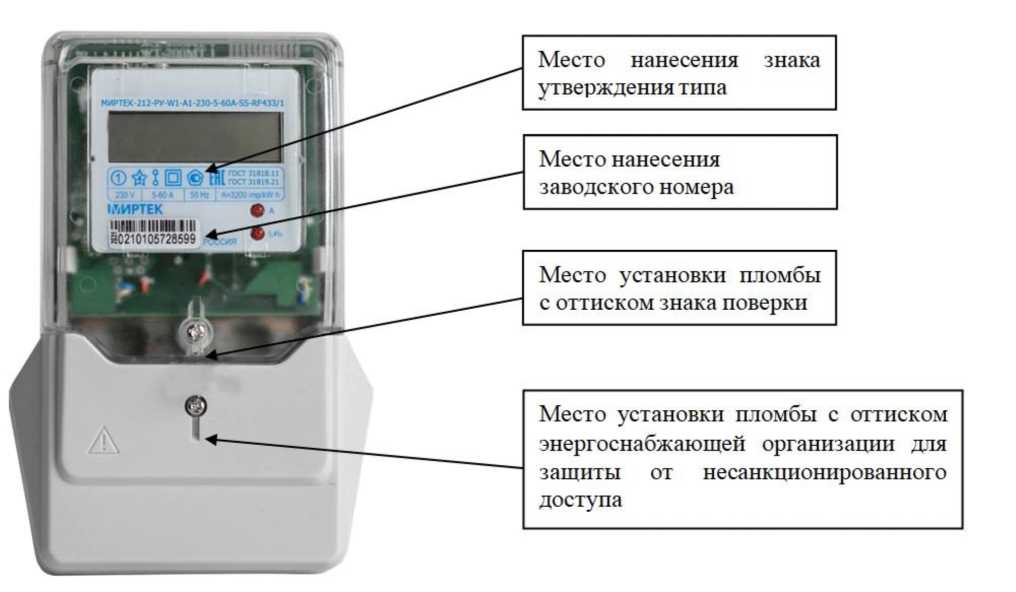

Рисунок 1 - Общий вид счетчика в корпусе типа W1
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

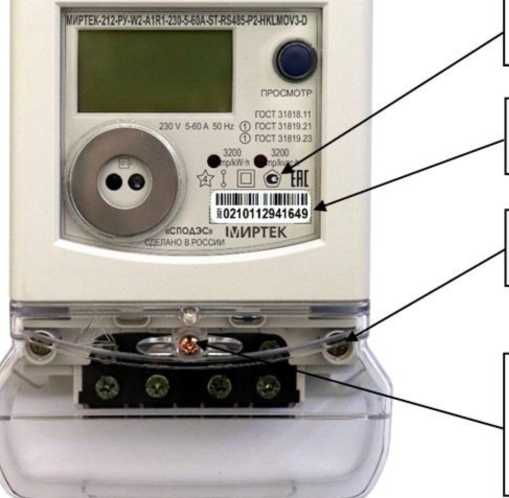

Рисунок 2 - Общий вид счетчика в корпусе типа W2

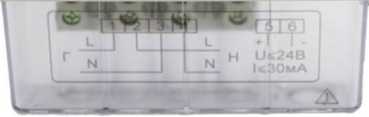

ЕН( с .
1К248 КЗОмА
l?L
ЮОмА HS-IW
в ☆
иСПОДЭС»
1ЛИРТЕК ’
Место установки пломбы с оттиском знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

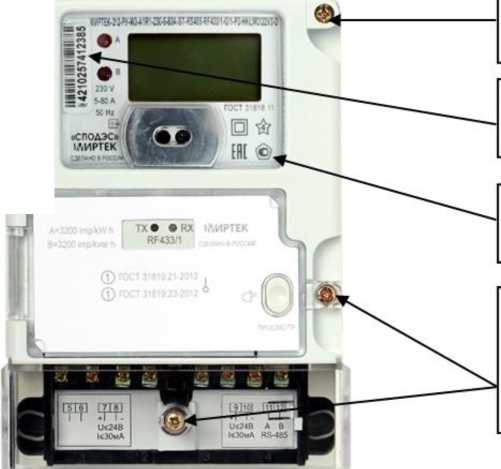

Рисунок 3 - Общий вид счетчика в корпусе типа W3

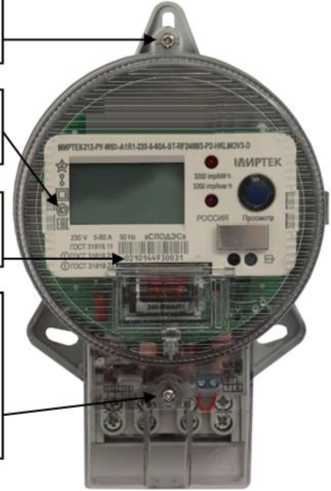

Место установки пломбы с оттиском
знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

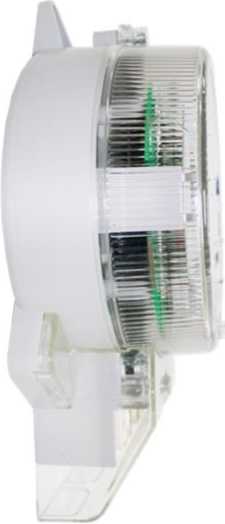

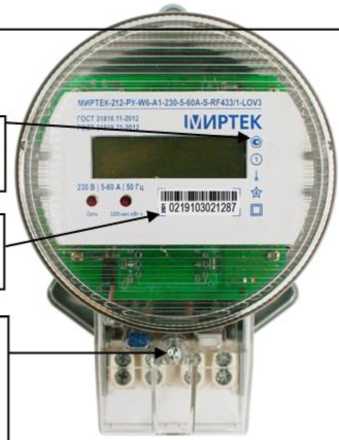

Рисунок 4 - Общий вид счетчика в корпусе типа W6
Место нанесения заводского номера
Место установки пломбы с оттиском знака поверки
Место нанесения знака утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 5 - Общий вид счетчика в корпусе типа W6b
Место нанесения заводского номера
Место установки пломбы с оттиском знака поверки
Место нанесения
знака утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место нанесения заводского номера
Место нанесения знака утверждения типа
*FTH-212-W-O1-A1R1«»«M-ST-15J>;
.ЛОДЭС» РОССИЯ
1ЛИРТЕК |
= “■ ©ГОСТ ЗИЛ, пн ниш
178013, Jgeni»1»4
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском знака поверки
Место нанесения заводского номера

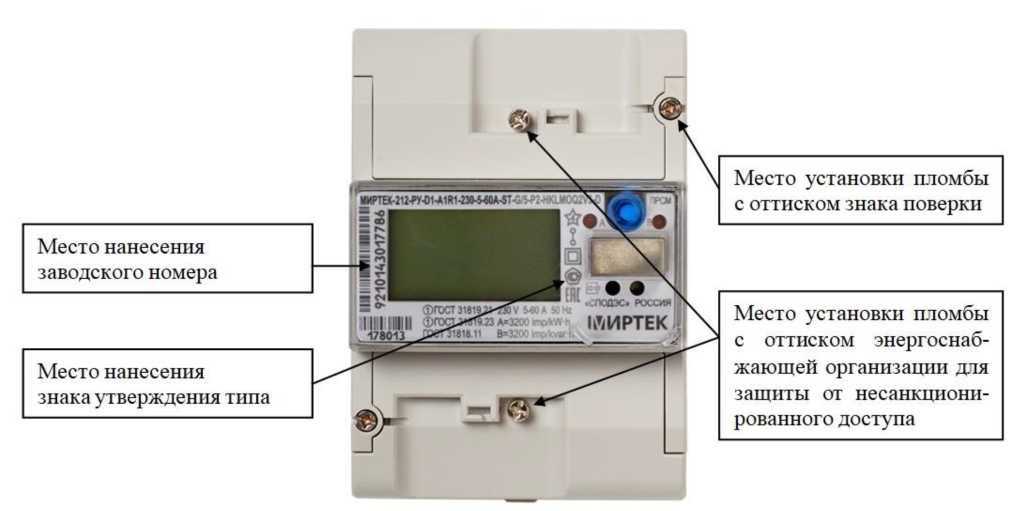

Рисунок 7 - Общий вид счетчика в корпусе типа D1
Место нанесения знака утверждения типа
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия
Место нанесения
заводского номера

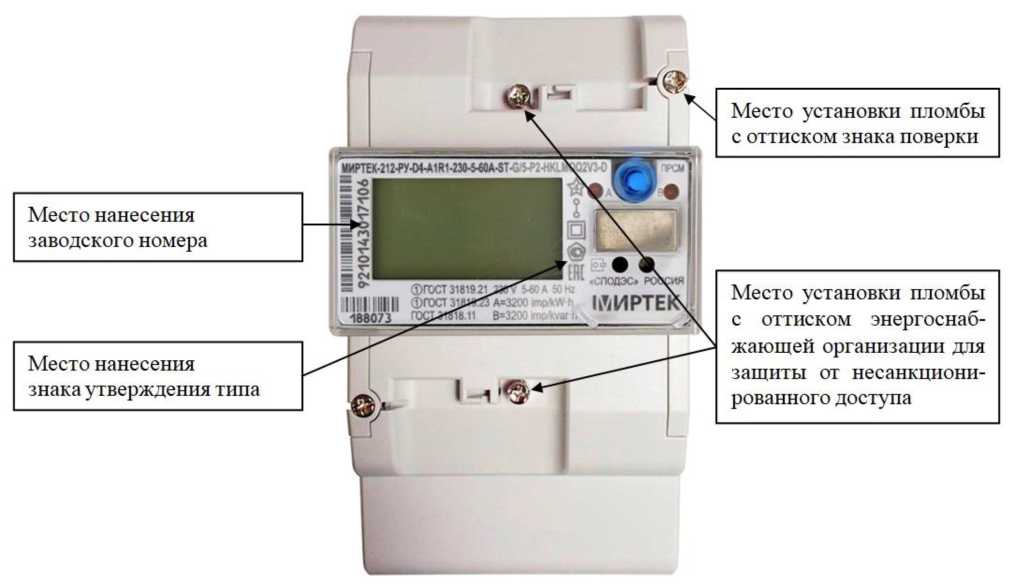

Рисунок 9 - Общий вид счетчика в корпусе типа D5

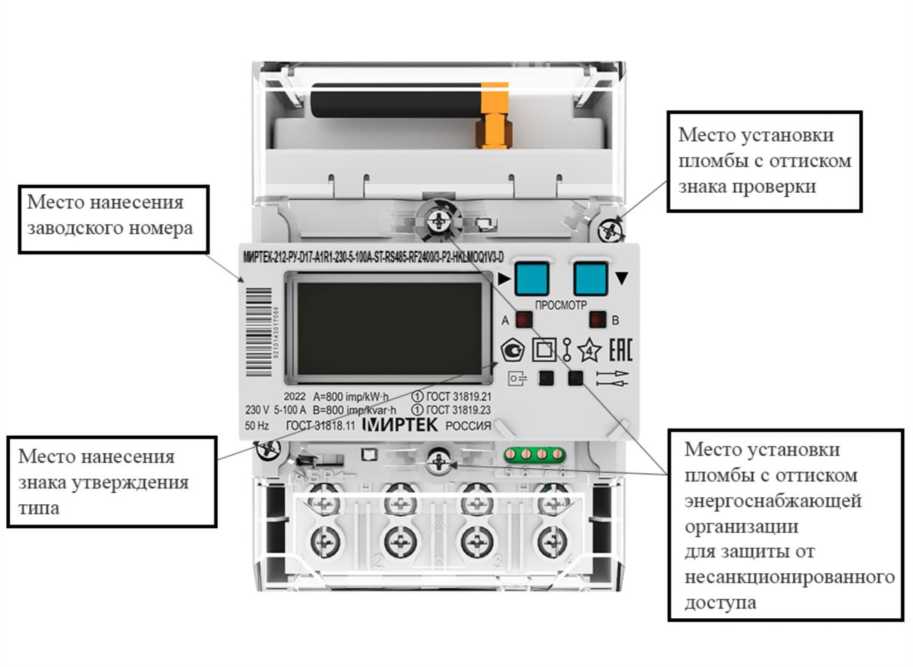

Место установки пломбы с оттиском
знака проверки
Место нанесения знака утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации дтя зашиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для

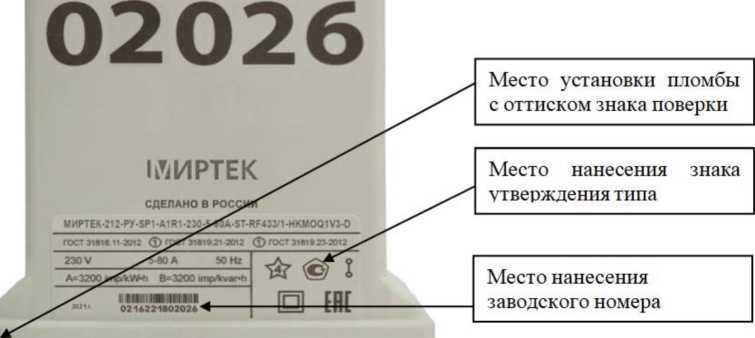

Рисунок 11 - Общий вид счетчика в корпусе типа SP1
Место нанесения заводского номера
Место нанесения
знака утверждения типа
Место установки пломбы с оттиском знака поверки
защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

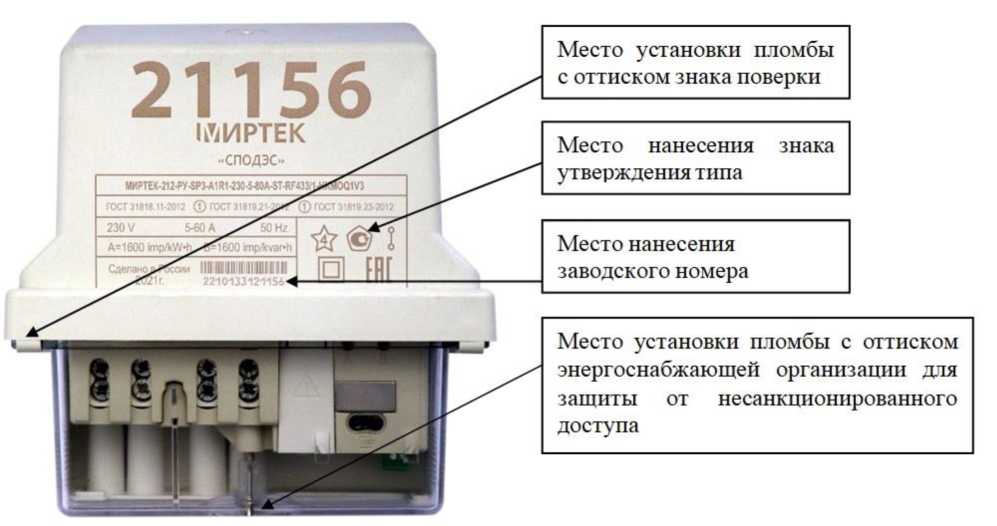

21156
1ЛИРТЕК
•■сподэс-
MH₽TEK.212-Py-SPJ4lR1-2J0-5-»)A-ST-Rr43^j
JQ1V3
Место установки пломбы с оттиском знака поверки
Место нанесения знака утверждения типа
230 V
'а п mi
Место нанесения заводского номера
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

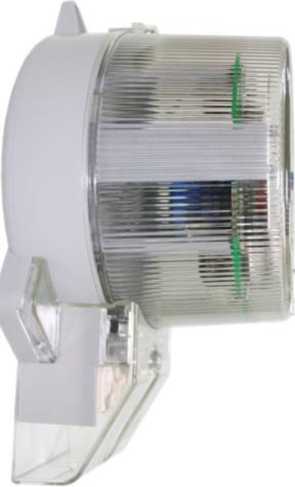

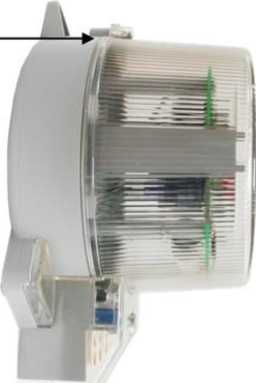

Рисунок 13 - Общий вид счетчика в корпусе типа SP3

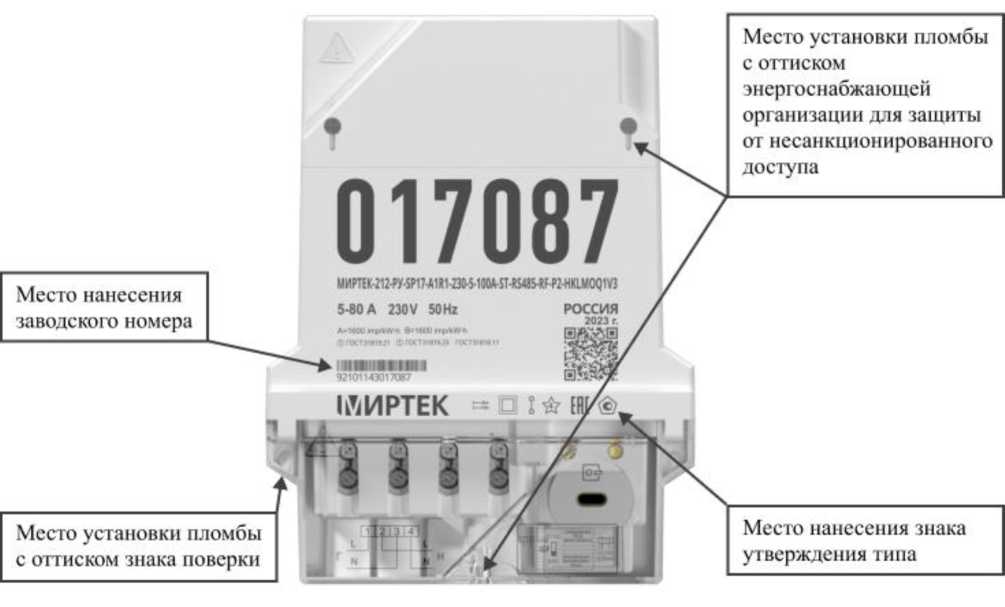

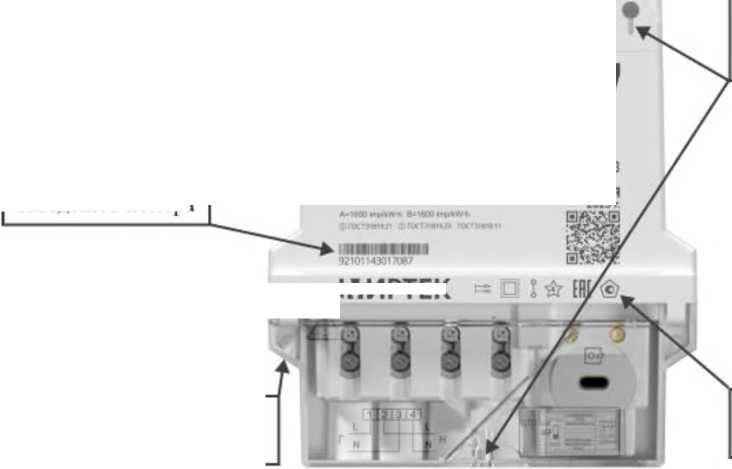

5-80 A 230 V 50Hz
Место нанесения заводского номера
РОССИЯ
2023 г.
017087
MMPTtKZ12-Py-SP17A1»1ZJ0-S-100AST-IS4SS3ef₽2HKLMOqiV3
1ЛИРТЕК LL
Место нанесения знака утверждения типа
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
ооооз
рИЯИГЗСТ ixd. <88888888 |"COS?/fcW-Mtoar-/i
11^8:53
Зг^-иронмр'»-
TPFEfiFWE ппп□□□то uuujljj ш

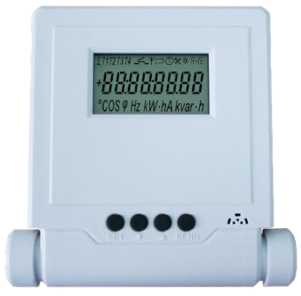

Рисунок 15 - Общий вид дистанционного индикаторного устройства
Программное обеспечение
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2-6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.
аблица 1 - Идентификационные данные ПО счетчиков
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
МТ1 |
МТ2 |
МТЗ |
МТ4 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
1.0 |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
4СВ9 |
254А |
ЗАС6 |
54AD |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC |
CRC |
CRC |
CRC |
Технические характеристики
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
аблица 2 - Классы точности счетчиков
|
Символы в условном обозначении |
Класс точности при измерении энергии | |
|
активной |
реактивной | |
|
А1 |
1 |
— |
|
A1R1 |
1 |
1 |
|
A1R2 |
1 |
2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.
аблица 3 - Максимальные значения стартовых токов счетчиков
|
Класс точности счетчика | |||
|
1 по ГОСТ 31819.21-2012 |
1 по ГОСТ 31819.23-2012 |
2 по ГОСТ 31819.23-2012 | |
|
Стартовый ток |
0,0025 1б |
0,0025 1б |
0,005 1б |
Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «В» или «М» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.
аблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии
|
Параметр |
Пределы допускаемой погрешности измерений: абсолютной А, относительной 6 |
|
Частота, Г ц |
±0,05 (А) |
|
Активная мощность, % - в диапазоне 0,05/е < I < 0,1/е - в диапазоне 0,1С < I < 1маКс |
±1,5 (6) ±1 (5) |
|
Реактивная мощность, % - в диапазоне 0,05/е < I < 0,1/е - в диапазоне 0,1С < I < 1маКс |
+1,5 (5) ±1 (5) |
|
Полная мощность, % - в диапазоне 0,05/е < I < 0,1/е - в диапазоне 0,1С < I < 1маКс |
+1,5 (5) +1 (5) |
|
Среднеквадратическое значение фазного напряжения переменного тока, % |
+1 (5) |
|
Среднеквадратическое значение силы переменного тока (фазный ток), % - в диапазоне 0,05/е < I < 0,1/е - в диапазоне 0,1С < I < 1маКс |
+1,5 (5) +1 (5) |
|
Среднеквадратическое значение силы переменного тока (ток нейтрали), % - в диапазоне 0,05/е < I < 0,1/е - в диапазоне 0,1С < I < 1маКс |
+1,5 (5) +1 (5) |
|
Коэффициент мощности (cos ф), % |
±2 (6) |
|
Примечание - погрешности измерения нормируются для значений входных сигналов, указанных в таблице 5 | |
Метрологические и основные технические характеристики счетчиков указаны в таблицах 5-6.
'аблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное фазное напряжение UHOm, В |
220; 230 |
|
Базовый ток /е, А |
5; 10 |
|
Максимальный ток 1макс, А |
50; 60; 80; 100 |
|
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности |
ОТ 0,05/б ДО 1макс (от 0,75 до 1,2) и ном (от 0,55 до 1,3) Uhom (от 0,55 ДО 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
|
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц |
50 ±7,5 |
|
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, с |
±0,5 |
|
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с |
±1 |
|
Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с |
+0,15 но суммарно не более, чем 4 с в диапазоне рабочих температур |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания |
(от 0,75 ДО 1,2) Uhom (от 0,55 ДО 1,3) Uhom (от 0,55 ДО 1,3) Uhom (от 0,05 ДО 1,3) Uhom (от 0,05 ДО 1,3) Uhom |
таблицы 5
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратических значений силы переменного тока, А |
ОТ 0,05/б ДО 1макс |
|
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания |
от 0 до 25 от 0 до 45 от 0 до 45 от 0 до 90 от 0 до 90 |
|
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания |
от 0 до 20 от 0 до 30 от 0 до 30 от 0 до 30 от 0 до 30 |
|
Диапазон измерений коэффициента мощности (cos ф) |
от -1 до 1 |
|
Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности |
ОТ 0,05/б ДО 1макс (от 0,75 до 1,2) и ном (от 0,55 до 1,3) Uhom (от 0,55 ДО 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
|
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AlRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» |
ОТ 0,0516 ДО Тмокс (от 0,75 ДО 1,2) Uhom (ОТ 0,55 ДО 1,3) Uhom (от 0,55 ДО 1,3) Uhom |
Таблица б - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт-ч) |
от 800 до 10000 |
|
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар-ч) |
от 800 до 10000 |
|
Количество десятичных знаков отсчетного устройства, не менее |
8 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт ч, не более |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, В А, не более |
0,3 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения, при номинальном значении напряжения, В-А (Вт), не более |
Ю(2) |
|
Длительность хранения информации при отключении питания, лет, не менее |
35 |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не менее |
4 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, мес, не менее: - для счетчиков с символом «А1» - для счетчиков с символами «AIRI», «A1R2» |
24 36 |
|
Глубина хранения значений электрической энергии на начало суток, сут, не менее: - для счетчиков с символом «А1» - для счетчиков с символами «AIRI», «A1R2» |
93 128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символом «А1» - для счетчиков с символами «AIRI», «A1R2» |
93 128 |
|
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символом «А1» - для счетчиков с символами «AIRI», «A1R2» |
93 128 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, мин1) |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее: - для счетчиков с символом «А1» - для счетчиков с символами «AIRI», «A1R2» |
93 128 |
|
Количество записей в журнале событий, не менее: - для счетчиков с символом «А1» - для счетчиков с символами «AIRI», «A1R2» |
384 1000 |
Продолжение таблицы б
|
Наименование характеристики |
Значение |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее |
1 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
9600 |
|
Габаритные размеры (длинах ширинах высота), мм, не более Тип корпуса: - W1 - W2 - W3 - W6 - W6b - W9 - D1 - D4 - D5 -D17 - SP1 - SP2 - SP3 - SP17 |
192x122x57 182x125x55 201x118x74 209x128x104 209x128x110 209x128x76 130x90x69 160x90x69 110x89x61 130x90x70 240x165x77 160x110x65 180x165x77 220x165x75 |
|
Условия эксплуатации: - температура окружающей среды, °C - температура окружающей среды, °C, для счетчиков с символом «F» - относительная влажность, % - атмосферное давление, кПа |
от -40 до +70 от -45 до +85 от 30 до 98 от 70 до 106,7 |
|
Масса, кг, не более |
1,5 |
|
Срок службы счетчика, лет, не менее |
35 |
|
Средняя наработка на отказ, ч, не менее |
350000 |
|
По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. 2-* Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = ■ D30, где 1тек - текущий интервал усреднения мощности, мин; Dso - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут. | |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 7.
аблица 7 - Комплект поставки счетчиков
|
Наименование |
Обозначение |
Количес тво |
Примечание |
|
Счетчик электрической энергии однофазный многофункциональный «МИРТЕК-212-РУ» |
«МИРТЕК-212-РУ» |
1 шт. |
Исполнение соответствует заказу |
|
Пломба свинцовая |
- |
1-3 шт. |
В зависимости от типа корпуса |
|
Леска пломбировочная |
- |
1-3 шт. |
В зависимости от типа корпуса |
|
Руководство по эксплуатации |
МИРТ.411152.068РЭ |
1 шт. |
В электронном виде |
|
Формуляр |
МИРТ.411152.068ФО |
1 шт. |
В бумажном виде |
|
Дистанционное индикаторное устройство |
- |
1 шт. |
Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки |
|
Кронштейн для крепления на опоре ЛЭП |
- |
1 шт. |
Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП |
|
Упаковка |
— |
1 шт. |
Потребительская тара |
|
Технологическое программное обеспечение |
- |
1 шт. |
В электронном виде по отдельному заказу |
|
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте mirtekgroup.com и свободно доступны для загрузки. | |||
Сведения о методах измерений
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.068РЭ.
Нормативные документы
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Госстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Госстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
МИГТ.411152.068ТУ Счетчики электрической энергии однофазные многофункциональные «МИГТЕК-212-ГУ». Технические условия
