Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02»
| Номер в ГРСИ РФ: | 68029-17 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Вымпел", г.Дедовск |
Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02» предназначены для измерений усреднённого объемного расхода и объема природного газа, попутного нефтяного газа, воздуха и других однокомпонентных и многокомпонентных газов, находящихся в однофазном состоянии, с приведением его к стандартным условиям в соответствии с ГОСТ 2939-63 по методам ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023, ГСССД МР 112-03, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 273-2018, ГСССД МР 228-2014.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68029-17 | ||||||||||||
| Действует | по 20.07.2027 | ||||||||||||
| Наименование | Комплексы измерительные ультразвуковые | ||||||||||||
| Модель | «Вымпел-500» исполнений «01», «02» | ||||||||||||
| Приказы |
№2311 от
28.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | eb5b9208-7454-141e-98ee-c323c4091c5c | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НПО «Вымпел», РОССИЯ, 143530, Московская обл., Истринский р-н, г. Дедовск, Школьный пр-д, д. 11
Поверка
| Методика поверки / информация о поверке |
МП 1375-13-2022 с изм.№2 Государственная система обеспечения единства измерений. Комплексы измерительные ультразвуковые "Вымпел-500" исполнений "01", "02". Методика поверки
(с 28.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 908 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
68029-17: Описание типа
2025-68029-17.pdf
Файл устарел
|
Скачать | 350 КБ | |
|
68029-17: Методика поверки
2025-mp68029-17.pdf
Файл устарел
|
Скачать | 9.7 MБ | |
|
68029-17: Описание типа
2025-68029-17-1.pdf
|
Скачать | 350 КБ | |
|
68029-17: Методика поверки
2025-mp68029-17-1.pdf
|
Скачать | 9.7 MБ | |
|
68029-17: Методика поверки
МП 1375-13-2022 с изм.№2
2025-mp68029-17-2.pdf
|
Скачать | 5.1 MБ |
Описание типа
Назначение
Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02» предназначены для измерений усреднённого объемного расхода и объема природного газа, попутного нефтяного газа, воздуха и других однокомпонентных и многокомпонентных газов, находящихся в однофазном состоянии, с приведением его к стандартным условиям в соответствии с ГОСТ 2939-63 по методам ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023, ГСССД МР 112-03, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 273-2018, ГСССД МР 228-2014.
Описание
Принцип действия комплексов измерительных ультразвуковых «Вымпел-500» (далее - КИУ «Вымпел-500») основан на измерениях времени прохождения ультразвуковых зондирующих импульсов по потоку и против потока газа. Разность времени распространения ультразвуковых колебаний по потоку и против него пропорциональна скорости течения в трубе, что позволяет определить объемный расход газа.
В состав комплексов входят следующие основные компоненты:
- расходомер-счетчик, состоящий из ультразвукового преобразователя расхода (измерительного участка) с установленными пьезоэлектрическими датчиками, а также блока электронного БЭР (двух-, четырех- либо восьмиканального) со встроенным вычислителем (корректором) расхода либо двухканального блока электронного БЭР-мини со встроенным вычислителем (корректором) расхода;
- датчики давления «ГиперФлоу» (регистрационный № 64631-16) или датчик давления, входящий в состав канала давления (при верхнем пределе измерений до 20 МПа);
- датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex (регистрационный № 75208-19) или Термопреобразователи сопротивления ТСМ 012, ТСП 012 (регистрационный № 60966-15) или Преобразователи термоэлектрические Метран-2000 (регистрационный № 38549-13) или датчик температуры, входящий в состав канала температуры;
- внешний вычислитель (корректор) расхода БЭР-ВР (поставляется по отдельному заказу для реализации требований по дублированию средств измерений).
Блок электроники БЭР ультразвукового измерительного комплекса производит управление режимами работы пьезоэлектрических датчиков, обработку сигналов и вычисление объемного расхода и объёма газа при рабочих условиях. Блок электроники БЭР имеет стандартный цифровой интерфейс RS-485, два гальванически развязанных пропорциональных частотных выхода и обеспечивает возможность конфигурирования по каналу связи RS-485, т.е. введение в энергонезависимую встроенную память параметров газа и других исходных данных, необходимых для выполнения измерений в конкретных условиях эксплуатации.
Вычислитель (корректор) расхода, интегрированный в блок электроники, а также внешний вычислитель (корректор) БЭР-ВР (при его использовании) производит приведение результатов измерений объёмного расхода и объёма газа к стандартным условиям по стандартизованным методам ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023, ГСССД МР 112-03, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 273-2018, ГСССД МР 228-2014 с учётом результатов измерения давления и температуры измеряемой газовой среды. Комплекс допускает применение внешних вычислителей (корректоров) расхода сторонних производителей.
Вычислитель (корректор) расхода БЭР-ВР имеет стандартный цифровой интерфейс RS-485, обеспечивающий возможность конфигурирования, а также подключение блока электронного БЭР.
В блоке электронном БЭР и вычислителе (корректоре) расхода БЭР-ВР предусмотрено архивирование данных измерений: месячных, суточных, часовых и минутных трасс. Имеются архивы вмешательств и тревог.
Считывание архива данных и архива вмешательств осуществляется по интерфейсу RS-485.
На встроенный индикатор блока электронного БЭР и внешнего вычислителя (корректора) расхода БЭР-ВР выводятся следующие параметры:
- текущая дата и время (год, месяц, число, час, минуты, секунды);
- текущее абсолютное давление, МПа;
- текущая температура рабочей среды, °С;
- расход в рабочих условиях, м3/ч*;
- расход в стандартных условиях, м3/ч;
- объем среды за все время работы, в рабочих условиях, м3*;
- объем среды за все время работы, приведенный к стандартным условиям, м3;
- коды ошибок;
- идентификационные данные ПО КИУ «Вымпел-500» (идентификационное наименование, номер версии и цифровой идентификатор);
- контрольная сумма значений заводских метрологически значимых параметров;
- скорость обмена данными с верхним уровнем и Modbus-адрес устройства.
* Для внешнего вычислителя (корректора) расхода БЭР-ВР данные передаются с блока электронного БЭР.
На внешние устройства по интерфейсу RS-485 блока электроники БЭР, кроме вышеперечисленных данных, передаются следующие параметры конфигурации комплекса измерительного ультразвукового:
- диаметр измерительного трубопровода (мм);
- расстояния между пьезоэлектрическими датчиками (мм);
- введённое в память прибора значение барометрического давления (кПа);
- коммерческий час;
- плотность среды в стандартных условиях (кг/м3);
- компонентный состав измеряемой среды;
- материал трубопровода;
- тип термодатчика;
- среда (природный газ или другая);
- метод расчёта физических свойств измеряемой среды.
КИУ «Вымпел-500» обеспечивает двусторонний обмен информацией с внешними устройствами, который осуществляется по двухпроводной линии связи, длиной до 1 км. КИУ «Вымпел-500» может быть использован в составе информационно-управляющих
Лист № 3
Всего листов 11 автоматизированных систем, а также с контроллерами, системами телеметрии и блоками обработки информации.
Фланцевый преобразователь расхода комплекса «Вымпел-500» исполнения «01» характеризуется наличием двух, четырех или восьми измерительных каналов, расположенных в двух или одной плоскостях.
Бесфланцевый преобразователь расхода комплекса «Вымпел-500» исполнения «02» представляет собой измерительный участок с прямыми участками, монтирующийся на существующий трубопрвод. Характеризуется наличием восьми измерительных каналов, расположенных в двух плоскостях.
Комплекс присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ, с помощью сварного соединения или специального исполнения (в зависимости от заказа).
При необходимости КИУ «Вымпел-500» исполнений «01», «02» обеспечивает работу в реверсивном режиме потока.
Для обеспечения функции дублирования средств измерений комплексом измерительным ультразвуковым «Вымпел-500» исполнений «01», «02» допускается:
- применение двух блоков электроники БЭР с интегрированными вычислителями (корректорами) расхода и независимыми каналами измерения расхода, давления и температуры на одном преобразователе расхода;
- применение одного блока электроники БЭР с интегрированным вычислителем (корректором) расхода и одного внешнего вычислителя (корректора) расхода БЭР-ВР с независимыми каналами измерения давления и температуры и с общим каналом измерения расхода на одном преобразователе расхода;
- последовательная установка двух КИУ «Вымпел-500» на одном измерительном трубопроводе.
В комплексах измерительных предусмотрена возможность замены пьезоэлектрических датчиков под давлением без демонтажа КИУ «Вымпел-500». Допускается замена попарно согласованных пьезоэлектрических датчиков в измерительных каналах комплекса измерительного ультразвукового без проведения внеочередной поверки.
КИУ «Вымпел-500» исполнений «01», «02» имеют различные классы точности: А, ББ, Б, В, MT, Г, Д, А(02), Б(02) (таблицы 3, 4). Класс точности КИУ «Вымпел-500» определяется конструктивным исполнением («01» либо «02»), количеством измерительных каналов, а также методом проведения первичной поверки расходомера-счетчика (имитационный либо проливной).
Заводской номер наносится в цифровом формате на информационную табличку методом лазерной гравировки.
Цвет комплексов может быть изменен по требованию заказчика.
Внешний вид УЗПР КИУ «Вымпел-500» - в соответствии с рисунками 1 и 2.

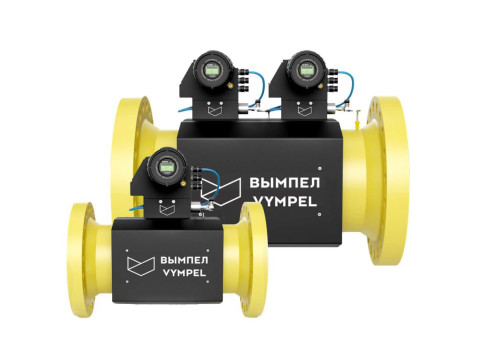

Рисунок 1- Комплекс измерительный ультразвуковой «Вымпел-500» исполнение «01»

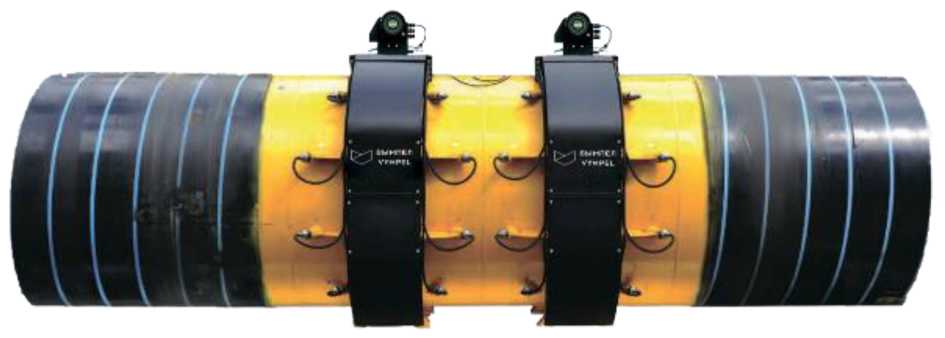

Рисунок 2 - Комплекс измерительный ультразвуковой «Вымпел-500» исполнение «02»
БЭР, БЭР-ВР БЭР-мини

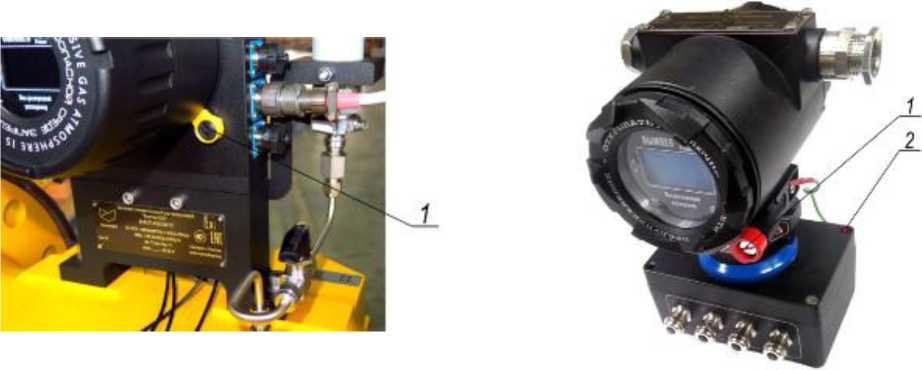

1,2 - места пломбирования
Рисунок 3 - Схема пломбирования блоков электроники
Программное обеспечение
Идентификационные данные встроенного программного обеспечения (ПО) КИУ «Вымпел 500» приведены в таблице 1.
Цифровой идентификатор (контрольная сумма) ПО рассчитан методом CRC32.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Т аблиц а 1 - Идентификационные данные встроенного ПО КИУ «Вымпел-500»
|
Идентификационные данные (признаки) |
Значение | |
|
Блоки электроники БЭР | ||
|
Идентификационное наименование ПО |
GFM Vympel-500 | |
|
Номер версии (идентификационный номер) ПО |
4.x.y |
5.x.y |
|
Цифровой идентификатор ПО |
3DCD5148 |
6BD19DC5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
|
2-х канальные блоки электроники БЭР-мини | ||
|
Идентификационное наименование ПО |
GFM Vympel-500 Mini | |
|
Номер версии (идентификационный номер) ПО |
5.x.y | |
|
Цифровой идентификатор ПО |
C8AB7A37 | |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
|
Вычислитель (корректор) расхода |
БЭР-ВР | |
|
Идентификационное наименование ПО |
GFC Vympel-500 | |
|
Номер версии (идентификационный номер) ПО |
4.x.y |
5.x.y |
|
Цифровой идентификатор ПО |
2A090EA3 |
D70753AC |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
|
Программное обеспечение «Pover |
kaUS» | |
|
Идентификационное наименование ПО |
PoverkaUS_im_V500 | |
|
Номер версии (идентификационный номер) ПО |
2.0 | |
|
Цифровой идентификатор ПО |
C3B183B9 | |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
Окончание таблицы 1
|
Идентификационные данные (признаки) |
Значение |
|
Примечание: Приведение результатов измерений объемного расхода и объема газа к стандартным условиям по стандартизированным методам ГОСТ Р 70927-2023, ГСССД МР 273-2018, ГСССД МР 228-2014 реализовано в БЭР, БЭР-мини и БЭР-ВР с ПО версии не ниже 5.x.y. .x.y - минорная часть идентификационного номера ПО, идентифицирует библиотеки, процедуры и подпрограммы взаимодействия с аппаратной частью и периферийными устройствами и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 -Метрологические характеристики КИУ «Вымпел-500» исп. «01», исп. «02»
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмного расхода Qр в рабочих условиях, м3/ч |
от 1 до 110800 |
|
Динамический диапазон измерений (номинальный), не менее |
1:200 |
|
Максимальный рабочий расход газа Qmax1), м3/ч |
от 250 до 110800 |
|
Минимальный рабочий расход газа Qmin1), м3/ч |
от 1 до 1380 |
|
Диапазон измерений абсолютного (избыточного) давления газа, МПа |
от 0,1(0) до 16,1(16); до 25 - по спец. заказу для датчика давления «ГиперФлоу» |
|
Диапазон измерений температуры рабочей среды, оС |
от -40 до +155 |
|
Пределы допускаемой приведенной погрешности измерения избыточного (абсолютного) давления2), % от верхнего предела измерений: вариант исполнения датчика давления А вариант исполнения датчика давления Б |
±(0,025 + 0,05(P/Pmax)) ±(0,05 + 0,1(P/Pmax)) |
|
Пределы допускаемой абсолютной погрешности измерения температуры, oC: класс допуска термопреобразователя АА класс допуска термопреобразователя А |
± 7(0,1 + 0,0017 |t| )2 + Д2 +^(0,15 + 0,002| t| )2 + Д2 где Д=±0,05 - погрешность преобразования значения сопротивления в значение температуры; t - значение температуры, °С |
|
Пределы допускаемой относительной погрешности вычисления объёмного расхода и объёма газа, приведенного к стандартным условиям3), % |
± 0,005 |
|
Примечания: 1) Значение объемного расхода газа зависит от внутреннего диаметра измерительного трубопровода. 2) Приведенная погрешность для датчиков избыточного давления нормируется в диапазоне от 1 до 100% ВПИ, для датчиков абсолютного давления - от 0,05 МПа до 100% ВПИ. 3) При использовании интегрированного вычислителя (корректора) расхода или внешнего вычислителя (корректора) расхода БЭР-ВР. | |
Таблица 3 - Метрологические характеристики КИУ «Вымпел-500» исп. «01»
|
Класс точности |
Кол-во измерительных каналов |
Пределы допускаемой относительной погрешности измерения расхода в рабочих условиях, % | |
|
Qmin < Qр < 0,01Qmax |
0,01Qmax < Qр< Qmax | ||
|
А4) |
8 |
±0,7 |
±0,5 |
|
ББ4) |
4 |
±0,7 |
±0,5 |
|
Б |
4 |
±1,0 |
±0,7 |
|
В |
4 |
±1,5 |
±1,0 |
|
Г |
2 |
±1,5 |
±1,0 |
|
Д |
2 |
±2,0 |
±1,5 |
|
MT |
2 |
±1,5 |
±1,0 |
|
Класс точности |
Кол-во измерительных каналов |
Пределы допускаемой относительной погрешности измерений расхода, приведенного к стандартным условиям, без учета погрешности определения коэффициента сжимаемости, при рабочем давлении не менее 0,2Pmax1),2),3), % | |
|
Qmin < Qр < 0,01Qmax |
0,01Qmax < Qр< Qmax | ||
|
А5) |
8 |
±0,85 |
±0,65 |
|
ББ5) |
4 |
±0,85 |
±0,65 |
|
Б |
4 |
±1,15 |
±0,85 |
|
В |
4 |
±1,65 |
±1,15 |
|
Г |
2 |
±1,65 |
±1,15 |
|
Д |
2 |
±2,15 |
±1,65 |
|
MT |
2 |
±1,65 |
±1,15 |
|
Примечания: А, ББ - первичная и периодическая поверка осуществляется на измеряемой среде или воздухе проливным методом; Б, В - первичная и периодическая поверка осуществляется на измеряемой среде или воздухе проливным либо имитационным методом; MT, Г - первичная поверка осуществляется на измеряемой среде или воздухе проливным методом; периодическую поверку допускается осуществлять имитационным методом; Д - первичная и периодическая поверка осуществляется на измеряемой среде или воздухе проливным либо имитационным методом. 1) Заявленные метрологические характеристики обеспечиваются при использовании термопреобразователей сопротивления класса А либо АА по ГОСТ 6651-2009. 2) При использовании интегрированного вычислителя (корректора) расхода или внешнего вычислителя (корректора) расхода БЭР-ВР, где Pmax - верхний предел измерения давления датчиком давления. 3) При рабочем давлении Pmin<P<0,2Pmax пределы допускаемой относительной погрешности измерений расхода, приведенного к стандартным условиям, определяются по ГОСТ 8.611-2013 (метод приведения PTz). 4) Для КИУ «Вымпел-500» класса точности А и ББ допускается проводить первичную и периодическую поверку имитационным методом с увеличением пределов допускаемой относительной погрешности измерения расхода в рабочих условиях до ±0,7% в диапазоне от Qmin до Qmax 5) Для КИУ «Вымпел-500» класса точности А и ББ допускается проводить первичную и периодическую поверку имитационным методом увеличением пределов допускаемой относительной погрешности измерений расхода, приведенного к стандартным условиям, без учета погрешности определения коэффициента сжимаемости, при рабочем давлении не менее 0,2Pmax, до ±0,85% в диапазоне от Qmin до Qmax. | |||
Таблица 4 - Метрологические характеристики КИУ «Вымпел-500» исп. «02»
|
Класс точности |
Кол-во измерительных каналов |
Пределы допускаемой относительной погрешности измерения расхода в рабочих условиях, % | |
|
Qmin < Qр < 0,01Qmax |
0,01Qmax < Qр< Qmax | ||
|
А(02)4) |
8 |
±0,7 |
±0,5 |
|
Б(02) |
8 |
±1,0 |
±0,7 |
|
Класс точности |
Кол-во измерительных каналов |
Пределы допускаемой относительной погрешности измерений расхода, приведенного к стандартным условиям, без учета погрешности определения коэффициента сжимаемости, при рабочем давлении не менее 0,2Pmax1)'2)'3), % | |
|
Qmin < Qр < 0,01Qmax |
0,01Qmax < Qр< Qmax | ||
|
А(02) 5) |
8 |
±0,85 |
±0,65 |
|
Б(02) |
8 |
±1,15 |
±0,85 |
|
Примечание: А(02) - первичная поверка осуществляется на измеряемой среде или воздухе проливным методом; Б(02) - первичная и периодическая поверка осуществляется на измеряемой среде или воздухе проливным либо имитационным методом. 1) Заявленные метрологические характеристики обеспечиваются при использовании термопреобразователей сопротивления класса А либо АА по ГОСТ 6651-2009. 2) При использовании интегрированного вычислителя (корректора) расхода или внешнего вычислителя (корректора) расхода БЭР-ВР, где Pmax - верхний предел измерения давления датчиком давления. 3) При рабочем давлении Pmin<P<0,2Pmax пределы допускаемой относительной погрешности измерений расхода, приведенного к стандартным условиям, определяются по ГОСТ 8.611-2013 (метод приведения PTz). 4) Для КИУ «Вымпел-500» класса точности А(02) допускается проводить периодическую поверку имитационным методом с увеличением пределов допускаемой относительной погрешности измерения расхода в рабочих условиях до ±0,7% в диапазоне от Qmin до Qmax 5) Для КИУ «Вымпел-500» класса точности А(02) допускается проводить первичную и периодическую поверку имитационным методом увеличением пределов допускаемой относительной погрешности измерений расхода, приведенного к стандартным условиям, без учета погрешности определения коэффициента сжимаемости, при рабочем давлении не менее 0,2Pmax, до ±0,85% в диапазоне от Qmin до Qmax. | |||
Таблица 5 - Технические характеристики КИУ «Вымпел-500» исп. «01», исп. «02»
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов (на 1 блок электроники) |
2, 4, 8 |
|
Диаметр условный |
от DN50 до DN1400 |
|
Диапазон значений скоростей потока измеряемого газа, м/с |
от 0,15 до 60 |
|
Материал измерительного участка |
Углеродистая сталь, Низкотемпературная углеродистая сталь, Алюминиевый сплав, Нержавеющая сталь |
Окончание таблицы5
|
Наименование характеристики |
Значение |
|
Цифровой выход |
RS-485, протокол Modbus RTU (для конфигурации, вывода измеренных значений и диагностики) |
|
Частотный выход |
Гальванически развязанный оптронный выход с открытым коллектором |
|
Диапазон рабочих частот частотного выхода, Гц |
от 0 до 1000 от 0 до 5000 |
|
Напряжение питания постоянного тока, В |
от 18 до 30 |
|
Потребляемая мощность, Вт, не более |
3 (при использовании одного блока электроники БЭР) 4 (при использовании двух блоков электроники БЭР либо одного блока электроники БЭР и одного вычислителя (корректора) расхода БЭР-ВР) |
|
Рабочий температурный диапазон окружающей среды, оС |
от минус 40 до плюс 60; при температурах менее минус 40 для блока электроники используется подогреваемый взрывозащищённый термочехол |
|
Температура хранения, оС |
от -60 до +60 |
|
Влажность |
относительная влажность воздуха при температуре не выше плюс 35°С: не более 98%; |
Допускается проводить поверку в одном из поддиапазонов, при этом значения 0,01Qmax отсчитываются от Qmax поддиапазона № 1. Точностные характеристики при этом не изменяются
Таблица 6 - Настраиваемые поддиапазоны
|
Поддиапазон |
Диапазон объемного расхода |
|
Поддиапазон № 1 |
от Qmin до Qmax |
|
Поддиапазон № 2 |
от Qmin до 0,7Qmax |
|
Поддиапазон № 3 |
от Qmin до 0,5Qmax |
|
Поддиапазон № 4 |
от Qmin до 0,3Qmax |
|
Поддиапазон № 5 |
от 0,01Qmax до Qmax |
|
Поддиапазон № 6 |
от 0,01Qmax до 0,7Qmax |
|
Поддиапазон № 7 |
от 0,01Qmax до 0,5Qmax |
|
Поддиапазон № 8 |
от 0,01Qmax до 0,3Qmax |
|
Поддиапазон № 9 |
от 0,05Qmax до Qmax |
|
Поддиапазон № 10 |
от 0,05Qmax до 0,7Qmax |
|
Поддиапазон № 11 |
от 0,05Qmax до 0,5Qmax |
|
Поддиапазон № 12 |
от 0,05Qmax до 0,3Qmax |
Достижение заявленных метрологических характеристик обеспечивается наличием входных и выходных прямых участков следующих длин: входной - не менее 10DN либо формирователь потока и прямолинейный участок не менее 5DN, выходной - не менее 3DN. Варианты исполнения - в соответствии с руководством по эксплуатации КИУ «Вымпел-500».
Для КИУ «Вымпел-500» класса точности MT допускается наличие на расстоянии 3DN перед корпусом КИУ «Вымпел-500» одного 90° колена или последовательно размещенных в разных плоскостях двух и более колен, в том числе для группы колен расстояние между которыми менее 5DN.
Допускается сопряжение корпуса первичного преобразователя с измерительным трубопроводом большего диаметра путем применения конических переходов в соответствии с требованиями ГОСТ 8.611-2013. Конические переходы могут быть выполнены непосредственно в корпусе первичного преобразователя.
Знак утверждения типа
наносят на маркировочную табличку комплекса измерительного ультразвукового «Вымпел-500» исполнений «01», «02» фотохимическим способом, на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Базовый комплект поставки комплекса измерительного ультразвукового «Вымпел 500» исполнений «01», «02» в соответствии с таблицей 7, в зависимости от требований опросного листа.
Таблица 7 - Комплектность средства измерений
|
Наименование |
Кол-во |
Примечание |
|
Комплекс измерительный ультразвуковой «Вымпел 500» исполнений «01», «02» |
1 шт. |
Типоразмер по опросному листу |
|
Блок электроники БЭР |
1 или 2 шт. |
Количество и модель по условиям применения |
|
Вычислитель (корректор) расхода БЭР-ВР |
1 шт. |
По отдельному заказу |
|
Специальное программное обеспечение и текстовая документация на компакт-диске (CD-R) либо флэш-накопителе (USB) |
1 шт. | |
|
Источник бесперебойного питания PS2405D1) |
1 шт. |
По отдельному заказу |
|
Комплект прямых участков |
1 комплект |
По отдельному заказу |
|
Руководство по эксплуатации ВМПЛ1.456.014 РЭ |
1 экз. | |
|
Формуляр ВМПЛ1.456.014 ФО |
1 экз. | |
|
Стенд акустический |
1 экз. |
Для исполнения «02» по отдельному заказу |
|
Примечание: 1) Допускается замена на источник питания с аналогичными параметрами (напряжение - 24 В, мощность - не менее 10 Вт). | ||
Сведения о методах измерений
приведены в п. 1.1.4 «Устройство и работа прибора» ВМПЛ1.456.014 РЭ «Комплекс измерительный ультразвуковой «Вымпел-500» исполнений «01», «02». Руководство по эксплуатации.»
Нормативные документы
ВМПЛ1.456.014 ТУ. Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02». Технические условия;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств для средств измерений абсолютного давления в диапазоне от 1-10’1 до 1407 Па»;
Приказ Росстандарта от 20.10.2022 № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа».
Смотрите также
