Дефектоскопы ультразвуковые Velograph II
| Номер в ГРСИ РФ: | 68124-17 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "Велог", г.Москва |
Дефектоскопы ультразвуковые «Velograph II» (далее - дефектоскопы) предназначены для измерений координат залегания дефектов и толщины изделия, а также для измерений длительности временных интервалов и отношений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68124-17 |
| Действует | по 26.07.2027 |
| Наименование | Дефектоскопы ультразвуковые |
| Модель | Velograph II |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 183fcbaa-c88d-2492-9062-8033f476e20b |
Производитель / Заявитель
Общество с ограниченной ответственностью "Конструкция" (ООО "Конструкция"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Велог" (ООО "Велог"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
7487
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7418 (99%) |
| Неуспешных поверок (СИ непригодно) | 69 (1 %) |
| Актуальность информации | 05.12.2025 |
Поверители
Скачать
|
68124-17: Описание типа
2017-68124-17-2.pdf
Файл устарел
|
Скачать | 185.8 КБ | |
|
68124-17: Методика поверки
2017-mp68124-17.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
68124-17: Описание типа
2025-68124-17.pdf
|
Скачать | 899 КБ | |
|
68124-17: Методика поверки
2025-mp68124-17.pdf
|
Скачать | 7.9 MБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые «Velograph II» (далее - дефектоскопы) предназначены для измерений координат залегания дефектов и толщины изделия, а также для измерений длительности временных интервалов и отношений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала.
Описание
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (далее - УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Дефектоскоп представляет собой карманный переносной компьютер (далее - КПК), электронный блок и пьезоэлектрические преобразователи (далее - ПЭП). КПК и электронный блок связаны между собой с помощью беспроводной сети технологии Bluetooth.

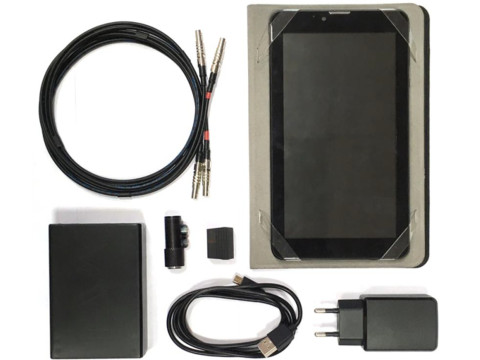

Общий вид дефектоскопов представлен на рисунке 1.

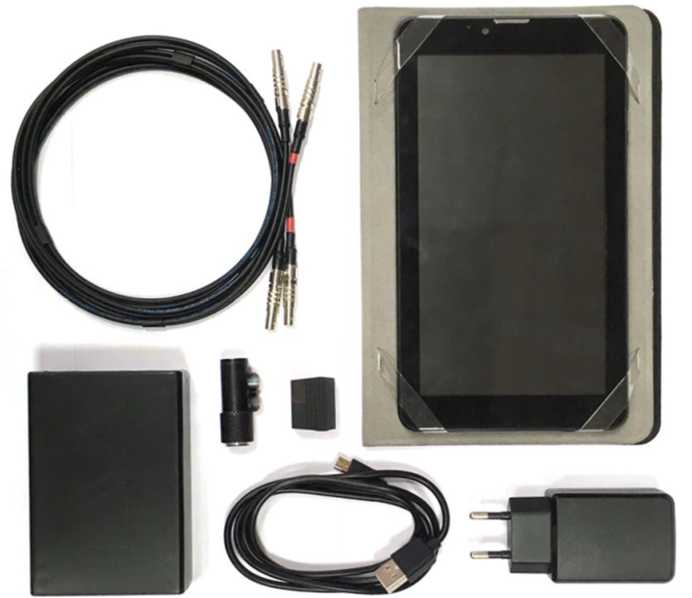

Рисунок 1 - Общий вид дефектоскопов ультразвуковых «Velograph II»
Пломбирование дефектоскопов от несанкционированного доступа не предусмотрено.

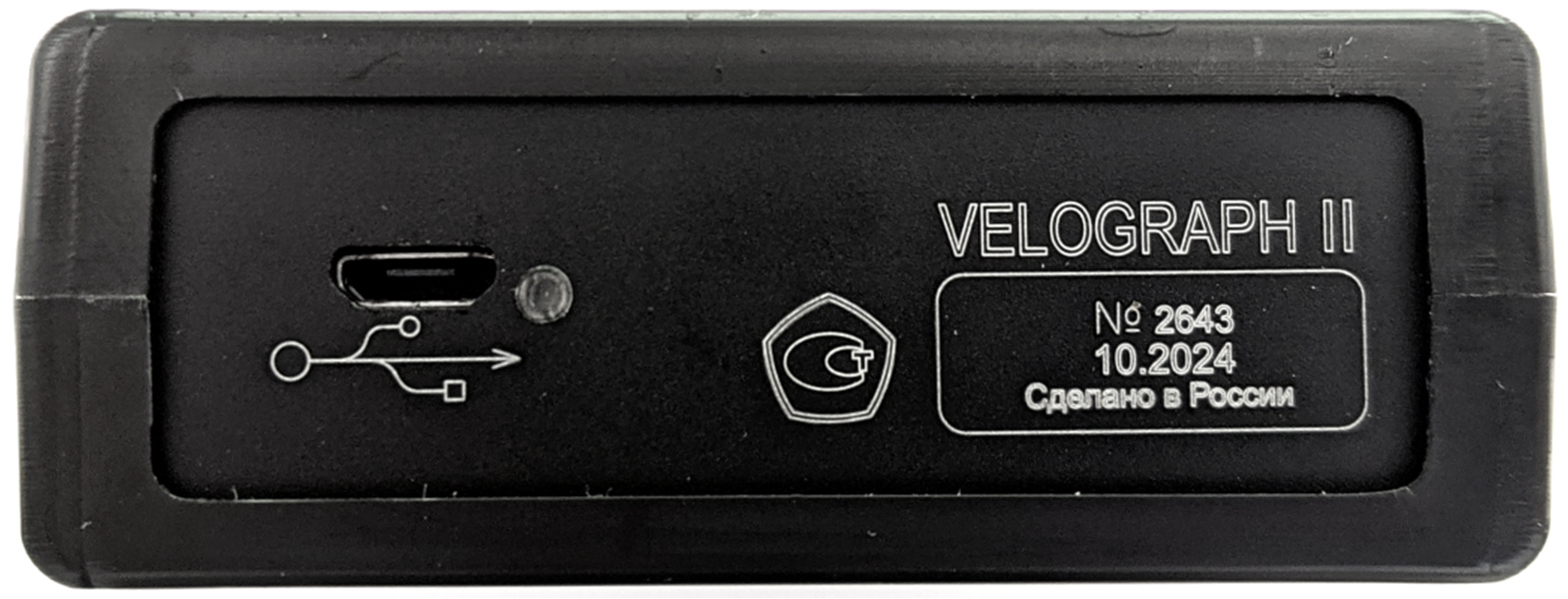

Места нанесения заводского номера и знака утверждения типа указаны на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом формате наносится на боковую панель электронного блока дефектоскопа методом гравировки или печатным методом.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
На КПК устанавливается программное обеспечение (ПО) «Velograph_II», которое выполняет следующие основные функции:
- управление аппаратными ресурсами;
- хранение всех результатов измерений;
- отображение развертки типа А в режиме реального времени;
- отображение результатов в виде пересчетных значений по заранее предустановленным параметрам;
- формирования отчета по результатам контроля.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Velograph II |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длительности временных интервалов, мкс |
от 0,2 до 750,0 |
|
Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мкс |
±(0,2+0,01^)) |
|
Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ - в диапазоне от 0 до 10 дБ включ.; - в диапазоне св. 10 до 20 дБ включ. |
±0,5 ±1,5 |
|
Диапазон установки коэффициента общего усиления, дБ |
от 0 до 60 |
|
Допускаемое отклонение установки коэффициента общего усиления, дБ |
±2 |
|
Диапазон измерений глубины залегания дефектов и толщины изделия (по стали) прямым ПЭП2), мм |
от 4 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов и толщины изделия (по стали) прямым ПЭП, мм |
±(0,2+0,0ЬХ3)) |
|
Диапазон измерений координат дефектов2) (глубины залегания дефекта по стали) с наклонным ПЭП, мм |
от 3 до 40 |
|
Диапазон измерений координат дефектов2) (проекция длины пути по стали) с наклонным ПЭП, мм |
от 7 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений координат дефектов для стали наклонным ПЭП, мм: - глубина залегания - проекция длины пути |
±(1+0,03<Н4)) ±(1+0,03Ъ5)) |
|
1) Где t - измеренное значение временного интервала, мкс. 2) Диапазоны измерений глубины залегания дефектов, проекции длины пути и толщины изделий зависят от модели подключенного ПЭП. 3) Где Х - измеренное значение глубины залегания дефектов и толщины изделия, мм. 4) Где Н - измеренное значение глубины залегания дефектов, мм. 5) Где L - измеренное значение проекции длины пути, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ультразвуковых каналов, шт. |
2 |
|
Диапазон рабочих частот, МГ ц |
от 1,5 до 10,0 |
|
Диапазон установки скорости звука в материале, м/с |
от 1 до 11000 |
|
Г абаритные размеры электронного блока (длина х ширина х высота), мм |
100х68х26 |
|
Масса электронного блока с элементами питания, г, не более |
170 |
|
Номинальная потребляемая мощность дефектоскопа, ВА |
2 |
|
Установленный срок службы, лет |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35°С, %, не более |
от -20 до +45 95 |
Знак утверждения типа
наносится на боковую панель электронного блока дефектоскопа методом гравировки или печатным методом, а также на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Электронный блок дефектоскопа |
«Velograph II» |
1 шт. |
|
КПК с зарядным устройством и установленной программой Velograph II |
- |
1 шт. |
|
Зарядное устройство электронного блока |
- |
1 шт. |
|
Кабель LEMO-LEMO одинарный 1,2 м |
- |
1 шт. |
|
Кабель LEMO-LEMO двойной 1,2 м** |
1 шт. | |
|
Преобразователь* |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Тип и количество определяются требованиями заказчика. * * По требованию заказчика. | ||
Сведения о методах измерений
приведены в разделе 4 «Управление прибором» руководства по эксплуатации.
Нормативные документы
ТУ 4276-001-18026253-2016 Изменение № 1 «Дефектоскоп ультразвуковой
«Velograph II». Технические условия».
