Датчики расхода ДРС
| Номер в ГРСИ РФ: | 68466-17 |
|---|---|
| Категория: | Датчики расхода |
| Производитель / заявитель: | АО ИПФ "Сибнефтеавтоматика", г.Тюмень |
Датчики расхода ДРС предназначены для измерений объема и объемного расхода жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68466-17 |
| Действует | по 30.08.2027 |
| Наименование | Датчики расхода |
| Модель | ДРС |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cd754683-507d-19f4-4af1-0acd827f7530 |
Производитель / Заявитель
Акционерное общество "Инженерно-производственная фирма "Сибнефтеавтоматика" (АО "ИПФ "СибНА"), г. Тюмень
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
24610
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24454 (99%) |
| Неуспешных поверок (СИ непригодно) | 156 (1 %) |
| Актуальность информации | 05.12.2025 |
Поверители
Скачать
|
68466-17: Описание типа
2025-68466-17.pdf
|
Скачать | 320.6 КБ | |
|
68466-17: Методика поверки
2022-mp68466-17.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Датчики расхода ДРС предназначены для измерений объема и объемного расхода жидкости.
Описание
Принцип действия датчиков расхода ДРС основан на эффект Кармана, состоящего в том, что под действием потока у кромок тела обтекания, возникают чередующие вихри, перемещающиеся вместе с потоком. Частота срыва вихрей с тела обтекания пропорциональна скорости потока и объемному расходу жидкости. Посредством интегрирования объемного расхода определяется значение объема протекшей жидкости.
В датчиках расхода ДРС используются акустический и ультразвуковой методы определения частоты срыва вихрей с тела обтекания. При акустическом методе частота срыва вихрей с тела обтекания определяется двумя пьезоэлектрическими датчиками давления или одним датчиком изгибающего момента, установленными у верхнего торца тела обтекания, посредством регистраций пульсации давления.
При ультразвуковом методе производится генерирование ультразвукового сигнала перпендикулярно оси тела обтекания от пьезоизлучателя к пьезоприемнику. При взаимодействии с вихрем происходит модулирование ультразвукового сигнала по фазе.
Полученный ультразвуковым или акустическим методом определения частоты срыва вихрей с тела обтекания сигнал подвергается обработке и преобразуется в частотный сигнал, пропорциональный объемному расходу протекающей жидкости.
Датчики расхода ДРС, в зависимости от исполнения, имеют частотный выход и токовый в диапазоне значений силы тока от 4 до 20 мА с возможностью реализации цифрового промышленного протокола передачи данных HART и (или) цифрового интерфейса RS-485 с протоколом Modbus RTU.
Датчики расхода ДРС состоят из первичного преобразователя расхода и смонтированного на нем электронного преобразователя.
Электронный преобразователь состоит из корпуса, в котором расположены плата преобразования, плата интерфейса и платы коммутации. Электронный преобразователь может иметь плату индикации со встроенным двухстрочным символьным индикатором по технологии OLED.
Датчики расхода ДРС выпускаются в модификациях: ДРС, ДРС.З и ДРС.ЗЛ.
Датчики расхода ДРС модификации ДРС.З имеют зондовое исполнение и изготавливаются для трубопроводов с номинальными диаметрами от DN 100 до DN 1000. Первичные преобразователи расхода датчиков расхода ДРС модификации ДРС.З состоят из измерительного зонда, устанавливаемого на оси трубопровода.
Датчики расхода ДРС модификации ДРС.ЗЛ имеют зондовое исполнение выполненные и применяются для трубопроводов с номинальными диаметрами от DN 200 до DN 1000. Первичные преобразователи расхода датчиков расхода ДРС модификации ДРС.ЗЛ состоят из измерительного зонда со специальным лубрикаторным устройством, устанавливаемым на оси трубопровода.
Датчики расхода ДРС модификации ДРС имеют без фланцевое конструктивное исполнение и изготавливаются с номинальными диаметрами от DN 50 до DN 150. Соединение с трубопроводом датчиков расхода ДРС модификации ДРС исполнения Н осуществляется по фланцевому типу «Сэндвич» или при помощи быстроразъёмного фланцевого соединения.
Датчики расхода ДРС выпускаются в следующих исполнениях: Г, А, И, М, Н, Ц, HART. Отличия исполнения датчиков расхода ДРС:
- исполнение И - характеризуется наличием у электронного преобразователя встроенного двухстрочного символьного индикатора по технологии OLED. Все датчики расхода кроме модификации ДРС исполнения Н могут выпускаться в исполнении И;
- исполнение Г - характеризуется применением акустического метода съема сигнала, при отсутствии в маркировке обозначения «Г» в модификации ДРС применяется ультразвуковой метод съема сигнала;
- исполнение М - имеют отличительное конструктивное исполнение проточной части, присоединительных размеров первичного преобразователя;
- исполнение Н - конструктивное исполнение на давление измеряемой среды до 4 МПа, имеют быстросъемное фланцевое соединение;
- исполнение А - имеют отличительное конструктивное исполнение проточной части, присоединительных размеров первичного преобразователя;
- исполнение по взрывозащите - без обозначения - имеет взрывозащиту вида «nA», с обозначением Вн - имеет взрывозащиту вида «d», с обозначением Ex - имеет взрывозащиту вида «ia». Все модификации датчиков расхода ДРС могут выпускаться в любых исполнениях по взрывозащите.
- в исполнении с обозначением «Ц» - реализован цифровой выход по интерфейсу RS-485 с протоколом Modbas RTU, в исполнении с обозначением «HART» - цифровой выход на базе HART-протокола.
Пример маркировки датчиков расхода ДРС: датчик расхода ДРС модификации ДРС-25-МИГВн - датчик расхода ДРС модификации ДРС исполнений М, И, Г, Вн. Числовое значение после обозначения модификации соответствует исполнению датчика расхода в соответствии с:
- диапазоном измерений объемного расхода измеряемой среды для модификации ДРС;
- номинальным диаметром трубопровода для модификации ДРС.З(Л).
Общий вид датчиков расхода ДРС модификации ДРС приведен на рисунке 1, датчиков расхода ДРС модификации ДРС.З приведен на рисунке 2, датчиков расхода ДРС модификации ДРС.З(Л) приведен на рисунке 3.
Пломбировка от несанкционированного доступа датчиков расхода ДРС осуществляется нанесением знака поверки давлением на специальную мастику, установленную в чашечке винта крепления платы индикации или защитного экрана, расположенных под передней крышкой электронного преобразователя. Схема пломбировки представлены на рисунке 4.
Заводской номер датчиков расхода ДРС в цифровом формате наносится при помощи гравировки на маркировочной табличке, как показано на рисунке 5.

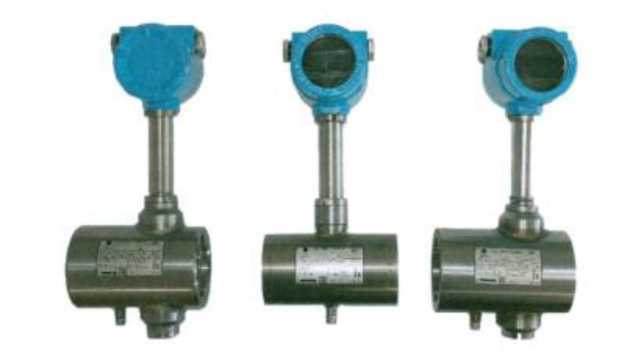

Рисунок 1 - Общий вид датчиков расхода ДРС модификации ДРС

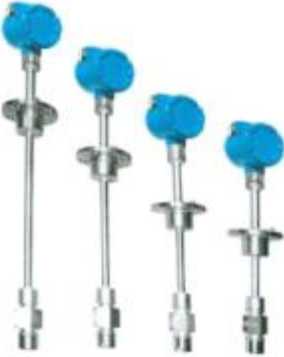

Рисунок 2 - Общий вид датчиков расхода ДРС модификации ДРС.З

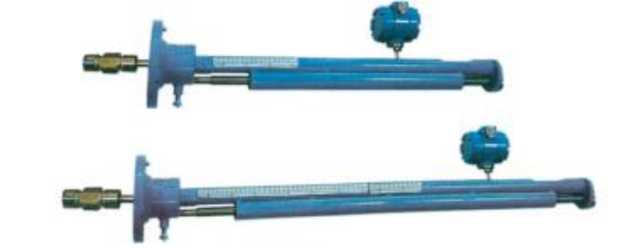

Рисунок 3 - Общий вид датчиков расхода ДРС модификации ДРС.З(Л)
Место пломбировки
Ду с нанесением □©верительного
клейма

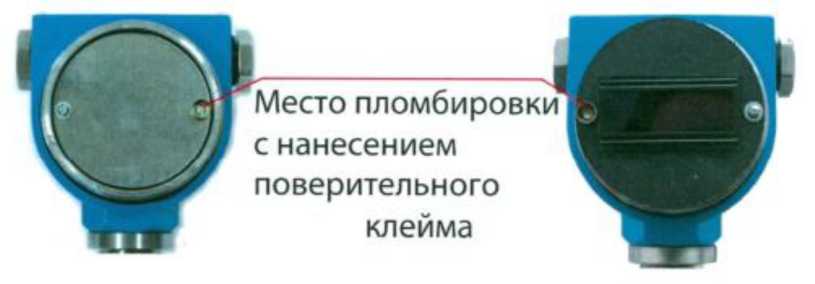

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки датчиков расхода ДРС
DN, мм-
PN, МПа-
ДРС- _____ №_____5
ТУ 4213-035-12530677-2016 IP57
ОС ООО "ИЦ ЛАБ-Ех" № ЕАЭС RU C-RU.HB82.B.00127/22 2Ех n A НС16 Gc X - 24 В -60°ОТа^50°С/—
2,5 Вт .
Ж Россия, АО "ИПФ "СибНА
Место нанесения
заводского номера

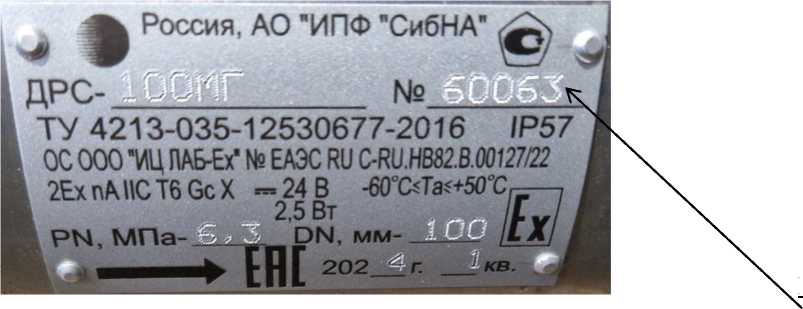

Рисунок 5 - Внешний вид маркировочной таблички
Программное обеспечение
Программное обеспечение датчиков расхода ДРС является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение датчиков расхода ДРС предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройство индикации.
Идентификационные данные программного обеспечения датчиков расхода ДРС приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Значение | |||
|
Идентификационное наименование |
VFD | ||
|
Номер версии (идентификационный номер) |
7 |
8 |
9 |
|
Цифровой идентификатор |
0х2Е39 |
0х2С44 |
0x68DA |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
- |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Предусмотрено механическое опломбирование датчиков расхода ДРС.
Программное обеспечение датчиков расхода ДРС не влияет на метрологические характеристики.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды при использовании импульсного, цифрового выходов и (или) индикатора, % - в диапазоне расхода от Q^ до Qh^ - модификации ДРС - модификации ДРС.З и ДРС. ЗЛ - в диапазоне расхода от Q..;. .. до Q^ - модификации ДРС - модификации ДРС.З и ДРС. ЗЛ |
±0,5; ±1,0; ±1,5* ±1,5; ±2,5* ±4,0 ±5,0 |
|
Пределы допускаемой основной приведенной к наибольшему значению объемного расхода погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды при использовании токового выхода, % |
±2,5 |
|
Пределы допускаемой дополнительной погрешности датчиков расхода ДРС модификации ДРС исполнения Г при объемном содержании свободного газа в измеряемой среде до 5%, % |
±5,0 |
|
Пределы допускаемой дополнительно относительной погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды, вызванные изменением температуры измеряемой среды на каждые 10°С от 20 °С, % |
±0,35 |
|
Пределы допускаемой дополнительной погрешности датчиков расхода ДРС при измерении объема и объемного расхода измеряемой среды, вызванные изменением вязкости измеряемой среды на каждые 2,0-10’6 м2/с от значения вязкости 1Д10-6 м2/с, % - от 1Д10-6 м2/с до 12Д10-6 м2/с для датчиков расхода ДРС модификации ДРС - от 1Д10-6 м2/с до 4Д10-6 м2/с для датчиков расхода ДРС для модификации ДРС.З и ДРС.ЗЛ |
±0,35 ±0,35 |
|
* В соответствии с заказом. | |
Таблица 3 - Значения диапазонов измерений расхода и номинальных диаметров датчиков расхода ДРС_____________________________________________________________________
|
Модификация и исполнение датчиков расхода |
Номинальный диаметр, DN |
Наименьший расход, Qнаим*, м3/ч |
Переходный, Q*^ м3/ч |
Наибольший расход, Qнаиб, м3/ч |
|
ДРС-12А(И) |
50 |
0,15 |
0,2 |
12 |
|
ДРС-12М(И) |
50 | |||
|
ДРС-25А(И) |
50 |
0,6 |
0,8 |
30 |
|
ДРС-25а(и)г |
50 |
0,8 |
1,0 |
|
Модификация и исполнение датчиков расхода |
Номинальный диаметр, DN |
Наименьший расход, Qнаим*, м3/ч |
Переходный, 9*пер, м3/ч |
Наибольший расход, Qнаиб, м3/ч |
|
ДРС-25М(И) ДРС-25м(и)г |
50 50 |
0,6 0,8 |
0,8 1,0 |
30 |
|
ДРС-25(И) ДРС-25(и)г |
80; 100 100 |
0,8 1 |
1 1,25 |
25 |
|
ДРС-50(И) ДРС-50(и)г |
80; 100 100 |
1,25 2 |
2,0 2,5 |
62,5 |
|
ДРС-50А(И) ДРС-50а(и)г |
50 50 |
1,25 2,0 |
2,0 2,5 |
62,5 |
|
ДРС-100М(И) дрс-1оом(и)г |
80; 100 80;100 |
2,5 |
3 |
100 |
|
ДРС-200(И) ДРС-200(и)г |
100 100 |
5 |
8 |
200 |
|
ДРС-200М(И) ДРС-200м(и)г |
100 100 |
4 |
5 |
200 |
|
ДРС-300(И) ДРС-300(И)Г |
100 100 |
10 |
12 |
300 |
|
ДРС-500М(И) ДРС-500м(и)г |
150 150 |
12,5 |
15 |
500 |
|
ДРС-500Н |
150 |
12,5 |
15 |
500 |
|
ДРС.З-100(И) |
100 |
5 |
10 |
200 |
|
ДРС.З-150(И) |
150 |
10 |
20 |
450 |
|
ДРС.З-200(И) |
200 |
20 |
40 |
800 |
|
ДРС.З-300(И) |
300 |
30 |
60 |
1250 |
|
ДРС.З-400(И) |
400 |
50 |
100 |
2000 |
|
ДРС.З-500(И) |
500 |
80 |
160 |
3125 |
|
ДРС.З-600(И) |
600 |
100 |
200 |
4500 |
|
ДРС.З-700(И) |
700 |
150 |
300 |
6125 |
|
ДРС.З-800(И) |
800 |
200 |
400 |
8000 |
|
ДРС.З-1000(И) |
1000 |
300 |
600 |
12500 |
|
ДРС.ЗЛ-200(И) |
200 |
20 |
40 |
800 |
|
ДРС.ЗЛ-300(И) |
300 |
30 |
60 |
1250 |
|
ДРС.ЗЛ(И) |
400 500 600 700 800 1000 |
50 80 100 150 200 300 |
100 160 200 300 400 600 |
2000 3125 4500 6125 8000 12500 |
|
* при работе на средах с вязкостью свыше 1,0-10-6 м2/с - наименьший объемный расход измеряемой среды и переходный расход измеряемой среды должны определяться по формулам Qнаим=Qнаим*•V•10^, м3/ч; Qпер=Qпер*•V•106 м3/ч, где v - вязкость измеряемой среды, м2/с. | ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Вода, нефть, нефтепродукты и другие, неагрессивные к стали марки 12Х18Н10Т и 20Х13 по ГОСТ 5632 жидкости |
|
Концентрация солей измеряемой среды, г/дм3, не более |
20,0 |
|
Концентрация твердых частиц с максимальным поперечным сечением до 3 мм, г/дм3, не более |
1,0 |
|
Объемное содержание свободного газа в измеряемой среде кроме модификации ДРС исполнения Г, % |
не допускается |
|
Объемное содержание свободного газа в измеряемой среде для датчиков расхода ДРС модификации ДРС исполнения Г, %, не более |
5 |
|
Температура измеряемой среды, °С |
от 0 до +150 |
|
Выходные сигналы |
частотный, токовый (4-20) мА, RS 485 с протоколом обмена Моdbas RTU и (или) НАКТ-протокол |
|
Наименьшее избыточное давление, МПа, не менее |
Рп+0,05* |
|
Гидравлическое сопротивление ДРС при Q^ и при вязкости измеряемой среды не более 1,0-10’6 м2/с, МПа, не более |
0,1 |
|
Наибольшее избыточное давление, МПа, не более: - для модификации ДРС - для модификации ДРС исполнения Н - для модификации ДРС.З - для модификации ДРС.ЗЛ |
6,3; 25 4 4; 16 4 |
|
Вязкость измеряемой среды, м2/с, не более - для датчиков расхода ДРС модификации ДРС - для датчиков расхода ДРС модификации ДРС.З и ДРС.ЗЛ - для датчиков расхода ДРС модификации ДРС-12 |
12Д10-6 4Д10-6 2Д10-6 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха при температуре плюс 35 °С, %, не более - атмосферное давление, кПа |
от -60 до +50** 95 от 84,0 до 107 |
|
Напряжение питания, В |
24±4 |
|
Потребляемая мощность датчиков расхода, Вт, не более: - исполнение для температуры окружающей среды от -45 до +50 °С, - исполнение для температуры окружающей среды от -60 до +50 °С, |
1,5 2,5 |
|
Степень защиты по ГОСТ 14254-2015 |
IP57 или IP68 |
|
Наименование характеристики |
Значение |
|
Вид взрывозащиты для всех датчиков ДРС Вид взрывозащиты для исполнения Вн |
ExnAIIT6 X; 0Ex ia IIB T6 Ga X; 1Ex d IIC T6 Gb X; 2Ex nA IIC T6 Gc X; 1ExdIICT6X |
|
*Рп -давление насыщенного пара измеряемой среды, МПа. **Конкретные значения указываются в эксплуатационной документации Другие Датчики расхода
