Микроскопы видеоизмерительные Garant серии MM-OS
| Номер в ГРСИ РФ: | 69132-17 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | Фирма "Hoffmann GmbH Qualitatswerkzeuge", Германия |
Микроскопы видеоизмерительные Garant серии MM-OS (далее микроскопы) предназначены для бесконтактных измерений линейных размеров деталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69132-17 |
| Действует | по 31.10.2022 |
| Наименование | Микроскопы видеоизмерительные |
| Модель | Garant серии MM-OS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | afe92d1d-0062-68c1-e6d0-bf7f22824f51 |
Производитель / Заявитель
Фирма "Hoffmann GmbH Qualitatswerkzeuge", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
69132-17: Описание типа
2017-69132-17.pdf
|
Скачать | 84.5 КБ | |
|
69132-17: Методика поверки
2017-mp69132-17.pdf
|
Скачать | 359.2 КБ |
Описание типа
Назначение
Микроскопы видеоизмерительные Garant серии MM-OS (далее микроскопы) предназначены для бесконтактных измерений линейных размеров деталей.
Описание
Принцип действия микроскопов видеоизмерительных Garant серии MM-OS основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на оптическую головку микроскопа.
Микроскопы состоят из следующих основных узлов: станина со стойкой, тубус с визирным микроскопом, неподвижный измерительный стол, блок обработки результатов измерений с цифровым показывающим устройством.
Блок обработки результатов измерений представляет собой персональный компьютер (ПК) с программным обеспечением (ПО). Система производит обработку результатов измерений и вывод их на экран в цифровой и графической формах. Микроскопы выпускаются в двух модификациях: MM-OS1 и MM-OS2, отличающихся диапазоном измерений.
Внешний вид микроскопов приведен на рисунке 1.
Пломбирование микроскопов видеоизмерительных Garant серии MM-OS от несанкционированного доступа не предусмотрено.
(a)
(б)

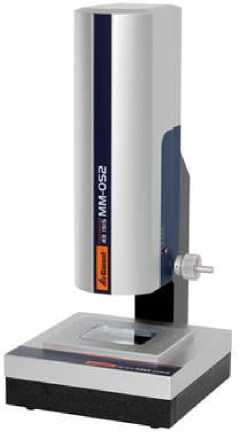

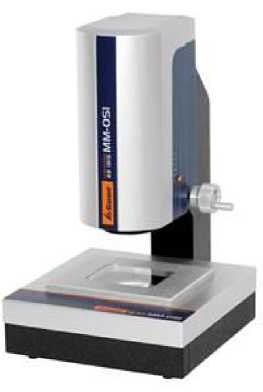

Рисунок 1 - Внешний вид микроскопов видеоизмерительных Garant серии MM-OS: a) MM-OS1, б) MM-OS2
Программное обеспечение
Микроскопы оснащены программным обеспечением M3. Вычислительные алгоритмы M3 расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные ПО микроскопов видеоизмерительных Garant серии MM-OS
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M3 |
|
Номер версии (идентификационный номер) ПО |
v.2 и выше |
|
Цифровой идентификатор ПО |
3abdf90b94ab3174ef7beffc7a2f63b0 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является наличие USB-ключа, что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения микроскопов соответствует уровню «высокий»
в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики микроскопов видеоизмерительных
Garant серии MM-OS
|
Наименование характеристики |
Модификация микроскопа | |
|
MM-OS1 |
MM-OS2 | |
|
Диапазон измерений, мм - по оси X - по оси Y |
от 0 до 26 от 0 до 19 |
от 0 до 63 от 0 до 50 |
|
Пределы допускаемой абсолютной погрешности линейных измерений, E2, мкм |
±(4,9+L/50)* | |
|
Увеличение, крат |
0,2 |
0,08 |
|
Максимальная высота детали, мм |
50 | |
|
Максимальная нагрузка на стол, кг |
20 | |
|
Габаритные размеры, не более, мм - длина - ширина - высота |
354 444 600 |
354 444 800 |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % |
от +20 до +24 от 50 до 80 |
от +20 до +24 от 50 до 80 |
|
*где L - измеряемая длина в мм | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроскоп видеоизмерительный Garant |
MM-OS |
1 шт. |
|
Компьютер с ПО |
1 шт. | |
|
USB-ключ |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП № 203-31-2016 |
1 экз. |
Поверка
осуществляется по документу МП № 203-31-2016 «Микроскопы видеоизмерительные Garant серии MM-OS. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 ноября 2016 г.
Основное средство поверки: меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы-производителя
