Преобразователи газоаналитические универсальные ПГУ-А
| Номер в ГРСИ РФ: | 69393-17 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | АО "Электронстандарт-Прибор", г.С.-Петербург |
Преобразователи газоаналитические универсальные ПЕУ-А (далее - преобразователи) предназначены для непрерывного автоматического измерения содержания кислорода, диоксида углерода, вредных газов, горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69393-17 |
| Действует | по 23.11.2027 |
| Наименование | Преобразователи газоаналитические универсальные |
| Модель | ПГУ-А |
| Приказы |
№1219 от
22.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f150742e-aff6-72a9-52e6-3bff38db9bc1 |
Производитель / Заявитель
АО «Электронстандарт-прибор», РОССИЯ, 192238, г. Санкт-Петербург, пр-кт Славы, д. 40, к. 2, литера А, помещ. 1-Н, оф. 22
Поверка
| Методика поверки / информация о поверке |
МП 47-223-2017 ГСИ. Преобразователи газоаналитические универсальные ПГУ-А. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
для преобразователей ПГУ-А-О
1 год
|
| Зарегистрировано поверок |
4146
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3946 (95%) |
| Неуспешных поверок (СИ непригодно) | 200 (5 %) |
| Актуальность информации | 25.06.2026 |
Поверители
Скачать
|
69393-17: Описание типа
2017-69393-17.pdf
|
Скачать | 178.3 КБ | |
|
69393-17: Методика поверки
2017-mp69393-17.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
69393-17: Описание типа
2026-69393-17.pdf
|
Скачать | 2 MБ | |
|
69393-17: Методика поверки
МП 47-223-2017
2017-mp69393-17-1.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Преобразователи газоаналитические универсальные ПГУ-А (далее - преобразователи) предназначены для непрерывного автоматического измерения содержания кислорода, диоксида углерода, вредных газов, горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.
Описание
Принцип действия преобразователей основан на преобразовании содержания измеряемого газа с помощью преобразователей газовых термокаталитических ПГУ-А-Т, электрохимических ПГУ-А-Э, оптических ПГУ-А-0 или фотоионизационных ПГУ-А-Ф в напряжение постоянного тока, пропорциональное содержанию, преобразовании его в цифровой код и токовый сигнал (4 - 20) мА.
Преобразователи состоят из корпуса, представляющего собой взрывонепроницаемую оболочку, внутри которой находятся электронные модули, и отсека расположения чувствительного элемента (сенсора). Электрические соединения чувствительного элемента (сенсора) первичного преобразователя ПГУ выполнены по схеме «искробезопасная электрическая цепь».
Специальный защитный фильтр обеспечивает необходимую защиту сенсора от пыли и повышенной влажности окружающей среды. Дополнительный кожух предотвращает поверхность сенсорной части преобразователя от механических повреждений, кроме этого защитный кожух используется для подачи поверочной газовой смеси для проверки функционирования преобразователя.
Преобразователи являются стационарными одноканальными приборами непрерывного действия.
Корпуса преобразователей могут быть изготовлены из окрашенного алюминия и нержавеющей стали.
Преобразователи выпускаются в двух вариантах исполнения: со светодиодным четырехзнаковым индикатором и без индикатора. Светодиодный четырехзнаковый индикатор (при наличии) отображает данные по текущей концентрации измеряемого газа.
Выходными сигналами преобразователей являются:
- унифицированный аналоговый выходной сигнал (4-20) мА в диапазоне измерений (3,2-20) мА;
- интерфейс RS-485 с протоколом Modbus RTU;
- цифровой интерфейс, протокол HART 7.
Преобразователи соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).
Взрывозащищенность преобразователей обеспечивается видами взрывозащиты «взрывобезопасная оболочка «d» по ГОСТ ТЕС 60079-1-2011 и «искробезопасная электрическая цепь «ib» по ГОСТ 31610.11-2014 с видом взрывозащиты от воспламенения пыли "tb" по ГОСТ IEC 60079-31-2013 и выполнением их конструкции в соответствии с требованиями ГОСТ 31610.0-2014. "
По защищенности от влияния пыли и воды конструкция преобразователей ПГУ-А соответствует степени защиты IP 66 по ГОСТ 14254-2015.
Преобразователи выпускаются в четырех модификациях, отличающихся принципом действия:
- ПГУ-А-Т - термокаталитический;
- ПГУ-А-0 - оптический;
- ПГУ-А-Э - электрохимический;
- ПГУ-А-Ф - фотоионизационный.
Способ отбора пробы - диффузионный.
Общий вид преобразователей, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1, 2.
Место нанесения знака поверки
Место пломбировки от несанкционированного доступа

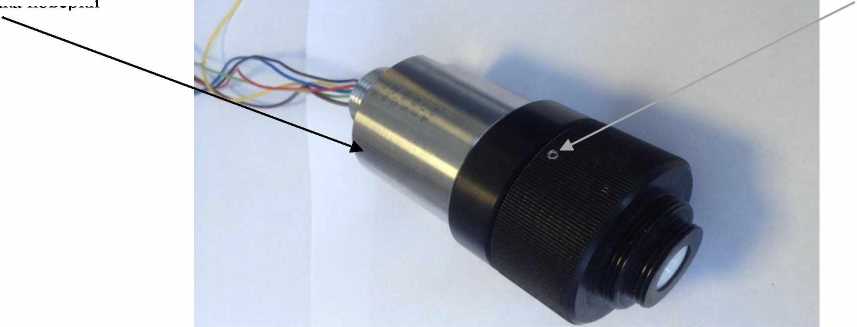

Рисунок 1 - Общий вид преобразователя газоаналитического универсального ПТУ-А без цифрового табло, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

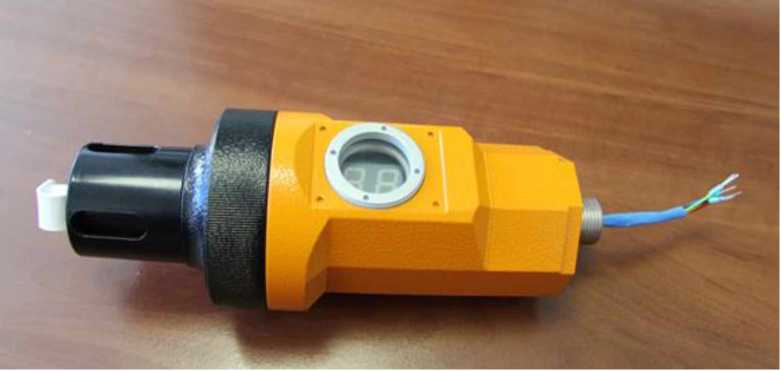

Рисунок 2 - Общий вид преобразователя газоаналитического универсального ПГУ-А с цифровым табло
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:
- обработку и передачу измерительной информации от преобразователей газовых;
- отображение результатов измерений на светодиодном индикаторе;
- формирование выходного аналогового и цифрового сигналов;
- диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.
Программное обеспечение идентифицируется при включении газоанализаторов по запросу через цифровой интерфейс RS-485 или HART.
Преобразователи могут работать с автономным ПО ESP_config для работы с персональным компьютером.
Автономное ПО ESP_config для персонального компьютера под управлением операционной системы семейства Windows® предназначено для просмотра настроечных параметров и градуировки преобразователей, просмотра результатов измерений в реальном времени. Связь компьютера с преобразователями осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации преобразователя). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны. ПО ESP_config. является единым исполняемым файлом, его разделение с выделением метрологически значимой части не предусмотрено.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.
Преобразователи имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО -«средний» по Р 50.2.077—2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
v.0.1 |
ESP_config |
|
Номер версии (идентификационный номер) ПО |
не ниже pgu_a_v0.1.hex |
ESP_config_v2.5. exe |
|
Цифровой идентификатор ПО |
- |
dl3c7f89 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
Технические характеристики
Метрологические характеристики преобразователей приведены в таблицах 2-6.
Основные технические характеристики преобразователей приведены в таблице 7.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей 111 У-А-Т с термокаталитическим сенсором_______________________________
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента, % |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПГУ-А-Т |
ПГУ-А-Т-ме-тан |
сн4 |
От 0 до 4,4 |
От 0 до 2,2 |
±0,22 |
|
ПГУ-А-Т-про-пан |
С3Н8 |
От 0 до 1,7 |
От 0 до 0,85 |
±0,085 | |
|
ПГУ-А-Т-во-дород-4 |
Нг |
От 0 до 4 |
От 0 до 2 |
±0,20 | |
|
ПГУ-А-Т-гек-сан |
СбН14 |
От 0 до 1 |
От 0 до 0,5 |
±0,050 | |
|
ПГУ-А-Т-аце-тилен |
СгНг |
От 0 до 2,3 |
От 0 до 1,15 |
±0,12 | |
|
ПГУ-А-Т-акрилонитрил |
C3H3N |
От 0 до 2,8 |
От 0 до 1,4 |
±0,14 | |
|
Примечания: 1 Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР. 2 Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР. | |||||
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-0 с оптическим сенсором _________________________________
|
Модификация |
Исполнение |
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относи-тельной, % | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ПГУ-А-0 |
ПГУ-А-О-метан |
сн4 |
От 0 до 4,4 % (от 0 до 100 % НКПР) |
От 0 до 2,2 % Св. 2,2 до 4,4 % |
±0,13 % |
±5 |
|
ПГУ-А-О-пропан |
СзН8 |
От 0 до 1,7 % (от 0 до 100 % НКПР) |
От 0 до 0,85 % Св. 0,85 до 1,7 % |
±0,051 % |
±5 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ПГУ-А-0 |
ПГУ-А-О-гексан |
СбН14 |
От 0 до 1,0% (от 0 до 100%НКПР) |
От 0 до 0,5 % Св. 0,5 до 1,0% |
±0,030 % |
±5 |
|
ПГУ-А-О-ацетилен |
С2Н2 |
От 0 до 2,3 % (от 0 до 100 % НКПР) |
От 0 до 1,15 % Св. 1,15 до 2,3 % |
±0,069 % |
±5 | |
|
ПГУ-А-О-этан |
С2Нб |
От 0 до 2,5 % (от 0 до 100 % НКПР) |
От 0 до 1,25% (от 0 до 50 % НКПР) |
±3 % НКПР | ||
|
ПГУ-А-О-бутан |
С4Н10 |
От 0 до 1,4 % (от 0 до 100 % НКПР) |
От 0 до 0,7 % (от 0 до 50 % НКПР) |
±3 % НКПР | ||
|
ПГУ-А-О-изобутан |
И-С4Н10 |
От 0 до 1,3 % (от 0 до 100 % НКПР) |
От 0 до 0,65 % (от 0 до 50 % НКПР) |
±3 % НКПР | ||
|
ПГУ-А-О-пентан |
С5Н12 |
От 0 до 1,4 % (от 0 до 100 % НКПР) |
От 0 до 0,7 % (от 0 до 50 % НКПР) |
±3 % НКПР | ||
|
ПГУ-А-О-циклогексан |
СбН12 |
От 0 до 1,2 % (от 0 до 100 % НКПР) |
От 0 до 0,6 % (от 0 до 50 % НКПР) |
±5 % НКПР | ||
|
ПГУ-А-О-гептан |
С7Н16 |
От 0 до 1,1 % (от 0 до 100 % НКПР) |
От 0 до 0,55% (от 0 до 50 % НКПР) |
±5 % НКПР | ||
|
ПГУ-А-О-пропилен |
СзНб |
От 0 до 2 % (от 0 до 100 % НКПР) |
От 0 до 1 % (от 0 до 50 % НКПР) |
±3 % НКПР | ||
|
ПГУ-А-О-метиловый спирт |
СНзОН |
От 0 до 5,5 % (от 0 до 100 % НКПР) |
От 0 до 2,75% (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О-этиловый спирт |
С2Н5ОН |
От 0 до 3,1 % (от 0 до 100 % НКПР) |
От 0 до 1,55% (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О-этилен |
С2Н4 |
От 0 до 2,3 % (от 0 до 100 % НКПР) |
От 0 до 1,15 % (от 0 до 50 % НКПР) |
±3 % НКПР |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ПГУ-А-0 |
ПГУ-А-О-толуол |
СбН5СНз |
От 0 до 1,1 % (от 0 до 100%НКПР) |
От 0 до 0,55% (от 0 до 50 % НКПР) |
±5 % НКПР | |
|
ПГУ-А-О-бензол |
СбН6 |
От 0 до 1,2 % (от 0 до 100%НКПР) |
От 0 до 0,6 % (от 0 до 50 % НКПР) |
±3 % НКПР | ||
|
ПГУ-А-О-ацетон |
СНзСОСНз |
От 0 до 2,5 % (от 0 до 100 % НКПР) |
От 0 до 1,25 % (от 0 до 50 % НКПР) |
±3 % НКПР | ||
|
ПГУ-А-О-этилбензол |
CsHio |
От 0 до 1 % (от 0 до 100 % НКПР) |
От 0 до 0,5 % (от 0 до 50 % НКПР) |
±5 % НКПР | ||
|
ПГУ-А-О-метил-третбутиловый эфир |
СНзСО(СНз) |
От 0 до 1,5 % (от 0 до 100 % НКПР) |
От 0 до 0,75 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О-пара-ксилол |
n-CsHio |
От 0 до 1,1 % (от 0 до 100 % НКПР) |
От 0 до 0,55 % (от 0 до 50 % НКПР) |
±5 % НКПР |
- | |
|
ПГУ-А-О-орто-ксилол |
о-CsHio |
От 0 до 1,0 % (от 0 до 100 % НКПР) |
От 0 до 0,5 % (от 0 до 50 % НКПР) |
±5 % НКПР | ||
|
ПГУ-А-О-изопропиловый спирт |
;снз)2снон |
От 0 до 2,0 % (от 0 до 100 % НКПР) |
От 0 до 1,0 % (от 0 до 50 % НКПР) |
±5 % НКПР | ||
|
ПГУ-А-О-диоксид углерода-2 |
СО2 |
От 0 до 2,0 % |
От 0 до 2,0 % |
±(0,03+ 0,05Сх) % | ||
|
ПГУ-А-О-диоксид углерода-5 |
От 0 до 5,0 % |
От 0 до 5,0 % |
±(0,03+ 0,05Сх) % |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ПГУ-А-О |
ПГУ-А-О-нефте-про-дукты1’ |
пары бензина неэтилированного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | |
|
пары топлива дизельного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
пары керосина |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
пары уайт-спирита |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
пары топлива для реактивных двигателей |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
ПГУ-А-О-нефте-про-дукты1’ |
пары бензина автомобильного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | ||
|
пары бензина авиационного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
Примечания:
1 Градуировка преобразователей ПГУ-А-О-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:
- бензин неэтилированный по ГОСТ Р 51866-2002,
- топливо дизельное по ГОСТ 305-2013,
- керосин по ГОСТ Р 52050-2006,
- уайт-спирит по ГОСТ 3134-78,
- топливо для реактивных двигателей по ГОСТ 10227-86,
- бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту»,
- бензин авиационный по ГОСТ 1012-2013;
2 Сх - значение содержания определяемого компонента на входе преобразователя.
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей 111У-А-Э с электрохимическим сенсором ____________________________
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной, % | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПТУ - А-Э-серово-дород-10 |
H2S |
От 0 до 2,1 млн-1 Св. 2,1 до 7 млн-1 |
От 0 до 3,0 Св. 3,0 до 10 |
±0,53 млн-1 |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПТУ - А-Э-серово-дород-20 |
H2S |
От 0 до 2,1 млн-1 Св. 2,1до 20 млн-1 |
От 0 до 3,0 Св. 3,0 до 28,3 |
±0,53 млн-1 |
- ±20 |
|
ПГУ-А-Э-сероводород-45 |
От 0 до 7 млн-1 Св. 7 до 32 млн-1 |
От 0 до 10 Св. 10 до 45 |
±1,8 млн-1 |
- ±20 | |
|
ПТУ - А-Э-серово-дород-50 |
От 0 до 7 млн-1 Св. 7 до 50 млн-1 |
От 0 до 10 Св. 10 до 70,7 |
±1,8 млн-1 |
- ±20 | |
|
ПТУ - А-Э-серово-дород-85 |
От 0 до 7 млн-1 Св. 7 до 61 млн-1 |
От 0 до 10 Св. 10 до 85 |
±1,8 млн-1 |
- ±20 | |
|
ПТУ - А-Э-серово-дород-100 |
От 0 до 7 млн-1 Св. 7 до 100 млн-1 |
От 0 до 10 Св. 10 до 141,4 |
±1,8 млн-1 |
- ±20 | |
|
ПГУ-А-Э-кисло-род |
О2 |
От 0 до 30% |
- |
±(0,2+ ±0,04Сх) % |
- |
|
ПГУ-А-Э-водород |
Нг |
От 0 до 2 % |
±(0,2+ ±0,04Сх) % | ||
|
ПГУ-А-Э-оксид углерода |
СО |
От 0 до 17 млн-1 Св. 17 до 103 млн-1 |
От 0 до 20 Св. 20 до 120 |
±4,3 млн-1 |
±20 |
|
ПГУ-А-Э-диоксид азота |
no2 |
От 0 до 1 млн-1 Св. 1 до 10,5 млн-1 |
От 0 до 2 Св. 2 до 20 |
±0,26 млн-1 |
- ±20 |
|
ПГУ-А-Э-диоксид серы |
so2 |
От 0 до 3,8 млн-1 Св. 3,8 до 18,8 млн-1 |
От 0 до 10 Св. 10 до 50 |
±0,94 млн-1 |
- ±20 |
|
ПГУ-А-Э-аммиак-0-70 |
NH3 |
От 0 до 28 млн-1 Св. 28 до 99 млн1 |
От 0 до 20 Св. 20 до 70 |
±7,1 млн-1 |
- ±20 |
|
ПГУ-А-Э-аммиак-0-500 |
От 0 до 99 млн1 |
От 0 до 70 |
не нормированы | ||
|
Св. 99 до 707 млн-1 |
Св. 70 до 500 |
- |
±20 | ||
|
ПГУ-А-Э-хлор |
Cl2 |
От 0 до 0,33 млн-1 Св. 0,33 до 10 млн-1 |
От 0 до 1 Св. 1 до 30 |
±0,080 млн-1 |
- ±20 |
Окончание таблицы z
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПГУ-А-Э-хлорид водорода |
НС1 |
От 0 до 3,3 млн-1 Св. 3,3 до 30 млн-1 |
От 0 до 5 Св. 5 до 45 |
±0,49 млн-1 |
- ±20 |
|
ПГУ-А-Э-фторид водорода |
HF |
От 0 до 0,6 млн-1 Св. 0,6 до 10 млн-1 |
От 0 до 0,5 Св. 0,5 до 8,2 |
±0,14 млн-1 |
- ±20 |
|
ПГУ-А-Э-фор-мальдегид |
СН2О |
От 0 до 0,4 млн-1 Св. 0,4 до 10 млн-1 |
От 0 до 0,5 Св. 0,5 до 12,5 |
±0,10 млн-1 |
- ±20 |
|
ПГУ-А-Э-оксид азота |
NO |
От 0 до 4 млн-1 Св. 4 до 100 млн-1 |
От 0 до 5 Св. 5 до 125 |
±1,0 млн-1 |
- ±20 |
|
ПГУ-А-Э-оксид этилена |
С2Н4О |
От 0 до 1,6 млн-1 Св. 1,6 до 100 млн-1 |
От 0 до 3 Св. 3 до 183 |
±0,41 млн-1 |
- ±20 |
|
ПГУ-А-Э-несимметричный диметилгидразин |
C2H8N2 |
От 0 до 0,12 млн-1 Св. 0,12 до 0,5 млн-1 |
От 0 до 0,3 Св. 0,3 до 1,24 |
±0,030 млн-1 |
±20 |
|
ПГУ-А-Э-метанол |
СНзОН |
От 0 до 11,2 млн-1 Св. 11,2 до 100 млн-1 |
От 0 до 15 Св. 15 до 133 |
±2,8 млн-1 |
- ±20 |
|
ПГУ-А-Э-метил-меркаптан |
CH3SH |
От 0 до 0,4 млн-1 Св. 0,4 до 4,0 млн-1 |
От 0 до 0,8 Св. 0,8 до 8,0 |
±0,10 млн-1 |
- ±20 |
|
ПГУ-А-Э-этил-меркаптан |
C2H5SH |
От 0 до 0,4 млн-1 Св. 0,4 до 3,9 млн-1 |
От 0 до 1,0 Св. 1,0 до 10,0 |
±0,10 млн-1 |
±20 |
|
Примечание - Сх - значение содержания определяемого компонента на входе преобразователя. | |||||
Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Ф с фотоионизационным сенсором
|
Тип преобразователя |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
объемной доли, млн-1 |
массовой концентрации, мг/м3 |
абсолютной, млн-1 |
относительной, % | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ПГУ-А-Ф-изобутилен-0-20 |
i-C4H8 |
От 0 до 19,3 |
От 0 до 45 |
±5,1 | |
|
ПГУ-А-Ф-изобу-тилен-0-200 |
От 0 до 43 Св. 43 до 172 |
От 0 до 100 Св. 100 до 400 |
± 11 |
±25 | |
|
ПГУ-А-Ф-изобутилен-0-2000* |
От 0 до 43 Св. 43 до 2000 |
От 0 до 100 Св. 100 до 4660 |
± 11 |
±25 | |
|
ПГУ-А-Ф-этилен |
С2Н4 |
От 0 до 86 Св. 86 до 171 |
От 0 до 100 Св. 100 до 200 |
±21 |
±25 |
|
ПГУ-А-Ф-бензол |
СбНб |
От 0 до 1,5 Св. 1,5 до 9,3 |
От 0 до 5 Св. 5 до 30 |
±0,38 |
±25 |
|
ПГУ - А- Ф- метил-меркаптан |
CH3SH |
От 0 до 0,4 Св. 0,4 до 4,0 |
От 0 до 0,8 Св. 0,8 до 8,0 |
±0,10 |
±25 |
|
ПГУ -А- Ф-этил-меркаптан |
C2H5SH |
От 0 до 0,4 Св. 0,4 до 3,9 |
От 0 до 1,0 Св. 1,0 до 10,0 |
±0,10 |
±25 |
|
ПГУ-А-Ф-диэти-ламин |
C4H11N |
От 0 до 9,8 От 9,8 до 50 |
От 0 до 30 Св. 30 до 150 |
± 1,6 |
±25 |
|
ПГУ-А-Ф-сероуглерод |
CS2 |
От 0 до 3,1 Св. 3,1 до 15 |
От 0 до 10 Св. 10 до 47 |
±0,79 |
±25 |
|
ПГУ-А-Ф-фенол |
СбНбО |
От 0 до 0,25 Св. 0,25 до 4 |
От 0 до 1 Св. 1 до 15,6 |
± 0,060 |
±25 |
|
ПГУ-А-Ф-тетрафторэтилен |
C2F4 |
От 0 до 7,2 Св. 7,2 до 40 |
От 0 до 30 Св.30 до 166 |
± 1,2 |
±25 |
*Примечание - диапазон показаний объемной доли изобутилена для преобразователя ПГУ-А-Ф-изобутилен-0-2000 от 0 до 2000 млн1,
Таблица 6 - Пределы допускаемой вариации выходных сигналов, пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °C от нормальной, предел допускаемого времени установления выходного сигнала, пределы допускаемого изменения выходного сигнала за 1 сут непрерывной работы_______________________________________________________________
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходных сигналов, в долях от предела допускаемой основной погрешности для преобразователей ПГУ-А-Т, ПГУ-А-О-метан, ПГУ-А-О-пропан, ПГУ-А-О-гексан, ПГУ-А-О-ацетилен, ПГУ-А-О-этан, ПГУ-А-О-бутан, ПГУ-А-О-изобутан, ПГУ-А-О-пентан, ПГУ-А-О-циклогексан, ПГУ-А-О-гептан, ПГУ-А-О-пропилен, ПГУ-А-О-метиловый спирт, ПГУ-А-О-этиловый спирт, ПГУ-А-О-этилен, ПГУ-А-О-толуол, ПГУ-А-О-бензол, ПГУ-А-О-ацетон, ПГУ-А-О-этилбензол, ПГУ-А-О-метил-третбутиловый эфир, ПГУ-А-О-пара-ксилол, ПГУ-А-О-орто-ксилол, ПГУ-А-О-изопропиловый спирт, ПГУ-А-О-диоксид углерода-2, ПГУ-А-О-диоксид углерода-5, ПГУ-А-Э, ПГУ-А-Ф |
0,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °C от нормальной, в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Предел допускаемого времени установления выходного сигнала, Тод д, с: - для преобразователей ПГУ-А-Т - для преобразователей ПГУ-А-Э, ПГУ-А-О, ПГУ-А-Ф |
30 60 |
|
Пределы допускаемого изменения выходного сигнала за 1 сут непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
Таблица 7 - Основные технические характеристики
|
Параметр |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
От 18 до 32 |
|
Потребляемая электрическая мощность, Вт, не более |
2 |
|
Средняя наработка на отказ, ч, не менее |
35000 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C для преобразователей ПГУ-А-Т для преобразователей ПГУ-А-0 для преобразователей ПГУ-А-Э для преобразователей ПГУ-А-Ф для преобразователей ПГУ-А-Т, ПГУ-А-0 (для температур ного класса Тб) - относительная влажность воздуха при температуре 35 °C, %, не более - атмосферное давление, кПа |
от -60 до ±90 от -60 до ±85 от -60 до ±75 от -40 до ±75 от -60 до ±75 95 от 84 до 106 |
|
Время прогрева преобразователей, мин, не более |
10 |
|
Габаритные размеры преобразователя, мм, не более - длина - диаметр |
150 50 |
|
Масса преобразователя, кг, не более |
0,65 |
|
Параметр |
Значение |
|
Маркировка взрывозащиты |
1Ех d ib ПС Тб Gb 1Ех d ib ПС Т4 Gb Ex tb ib ШС «Т85°С.. ,Т100°С» Db |
Знак утверждения типа
наносится на титульный лист «Руководства по эксплуатации» печатным способом и на табличку, расположенную на корпусе преобразователя методом наклейки.
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь газоаналитический универсальный |
ПГУ-А (ПГУ-А-Т, ПГУ-А-О, ПГУ-А-Э, ПГУ-А-Ф) |
1 шт. |
|
Комплект принадлежностей |
1 шт. | |
|
Паспорт |
ЖСКФ.413425.004 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЖСКФ.413425.004 РЭ |
1 экз. |
|
Программное обеспечение (тестовая программа) на CD-диске |
1 шт. | |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ЖСКФ.413425.004 ТУ Преобразователи газоаналитические универсальные ПГУ-А. Технические условия
