Трансформаторы тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ
| Номер в ГРСИ РФ: | 70109-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург |
Трансформаторы тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70109-17 |
| Действует | по 29.12.2027 |
| Наименование | Трансформаторы тока |
| Модель | ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ |
| Модификации |
условное обозначение ТПОЛ-СВЭЛ-ХХ-Х1-Х2-Х3/Х4-Х5-Х6, где Т - Трансформатор тока П - Проходной О - Опорный (для проходной конструкции не указывается) Л - С литой изоляцией СВЭЛ - Товарный знак изготовителя ХХ - Номинальное напряжение, кВ Х1 - Номер конструктивного исполнения Х2 - Класс точности Х3 - Номинальный первичный ток, А Х4 - Номинальный вторичный ток, А Х5 - Климатическое исполнение по ГОСТ 15150-69 Х6 - Категория размещения по ГОСТ 15150-69 |
| Приказы |
№279 от
18.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 82bd6917-9226-866a-0c5d-34a4c11cb271 |
Производитель / Заявитель
ООО «СВЭЛ-Силовые трансформаторы», РОССИЯ, 620010, Свердловская область, г. Екатеринбург, ул. Черняховского, стр. 61
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
20437
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20435 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
70109-17: Описание типа
2017-70109-17.pdf
|
Скачать | 181.7 КБ | |
|
70109-17: Методика поверки
2021-mp70109-17.pdf
Файл устарел
|
Скачать | 68.3 КБ | |
|
70109-17: Описание типа
2026-70109-17.pdf
|
Скачать | 210.9 КБ | |
|
70109-17: Методика поверки
ГОСТ 8.217-2003
2021-mp70109-17-1.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки и являются комплектующими изделиями.
Трансформаторы тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ по принципу конструкции - проходные или опорно-проходные, с литой изоляцией, по числу ступеней трансформации -одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки (ответвления).
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на боковую часть литого корпуса в виде контактных площадок, имеющих не менее двух отверстий для болтов М12.
Выводы вторичных обмоток расположены на боковой части корпуса. На выводы измерительных вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.
Крепление трансформаторов ТПОЛ-СВЭЛ на месте установки осуществляется с помощью литого фланца, в котором имеются четыре установочные втулки.
Трансформаторы ТПЛ-СВЭЛ для крепления на месте установки имеют на опорной поверхности четыре втулки с резьбой М10.
Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, номинальным первичным и вторичным током, классами точности, нагрузкой, количеством обмоток.
Общий вид трансформаторов представлен на рисунках 1 - 3.
Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 4.
На трансформаторах имеется табличка технических данных.
Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории размещения 2 по ГОСТ 15150-69.
Рабочее положение трансформаторов в пространстве - любое.

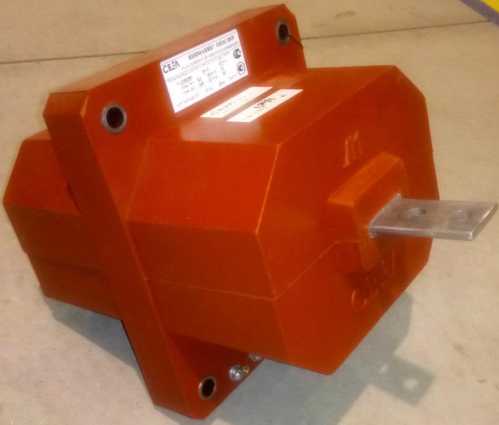

Рисунок 1 - Общий вид трансформаторов тока ТПОЛ-СВЭЛ-10
Рисунок 2 - Общий вид трансформаторов тока тПоЛ-СВЭЛ-10М
Место пломбирования
Рисунок 3 - Общий вид трансформаторов тока ТПЛ-СВЭЛ-10
Т П О Л - СВЭЛ - ХХ - Х - Х - Х/Х - Х - Х
| Категория размещения по ГОСТ 15150-69
_____Климатическое исполнение по ГОСТ 15150-69
_______Номинальный вторичный ток, А___________
_________Номинальный первичный ток, А___________
______________Класс точности____________________________
________________Номер конструктивного исполнения_________
____________________Номинальное напряжение, кВ______________
___________________________Товарный знак изготовителя________________
______________________________С литой изоляцией________________________
Опорный (для проходной конструкции не
___________________________________указывается)_______________________________
________________________________Проходной____________________________
Трансформатор тока
Рисунок 4 - Структура условного обозначения трансформаторов тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики трансформаторов тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ
|
Наименование характеристики |
Значение |
|
Класс напряжения, кВ |
от 6 до 35 включ. |
|
Номинальный первичный ток, А |
от 5 до 3000 включ. |
|
Номинальный вторичный ток, А |
1; 5 |
|
Количество вторичных обмоток |
от 1 до 5 включ. |
|
Номинальная вторичная нагрузка, В^А - с коэффициентом мощности COS ф2 = 1 - с коэффициентом мощности cos ф2 = 0,8 |
0,5; 1; 2; 2,5; 5 от 3 до 100 включ. |
|
Класс точности вторичных обмоток: - для измерений - для защиты |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 10 5Р;10Р |
|
Номинальная предельная кратность вторичных обмоток для защиты, Кном |
от 3 до 80 включ. |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном |
от 3 до 20 включ. |
|
Номинальная частота напряжения сети, Гц |
50 или 60 1) |
|
Примечание -1) для трансформаторов, предназначенных для поставок на экспорт | |
Таблица 2 - Основные технические характеристики трансформаторов тока ТПОЛ-СВЭЛ,
ТПЛ-СВЭЛ
|
Наименование характеристики |
Значение | ||
|
ТПОЛ-СВЭЛ-10 |
ТПОЛ-СВЭЛ-10М |
ТПЛ-СВЭЛ-10 | |
|
Габаритные размеры, мм, (длинахширинахвысота) |
от 413х222х250 до 504x222x250 включ. |
от 415x170x235 до 505x170x235 включ. |
400x180x235 |
|
Масса, кг |
от 18 до 30 |
от 21 до 34 |
от 25 до 33,5 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ2, диапазон рабочих температур от -60 до +55 °С 1); Т2, диапазон рабочих температур от -10 до +60 °С 1) | ||
|
Средний срок службы, лет |
30 | ||
|
Средняя наработка до отказа, ч |
4-105 | ||
Примечание - 1) верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ
Таблица 3 - Основные технические характеристики трансформаторов тока ТПОЛ-СВЭЛ,
ТПЛ-СВЭЛ (продложение)
|
Наименование характеристики |
Значение | |
|
ТПОЛ-СВЭЛ-20 |
ТПОЛ-СВЭЛ-35 | |
|
Габаритные размеры, мм, (длинаxширинаxвысота) |
770x316x316 |
990x316x316 |
|
Масса, кг |
47 |
62 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ2, диапазон рабочих температур от -60 до +55 °С 1); Т2, диапазон рабочих температур от -10 до +60 °С 1) | |
|
Средний срок службы, лет |
30 | |
|
Средняя наработка до отказа, ч |
4-105 | |
|
Примечание -1) верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ | ||
Знак утверждения типа
наносится на табличку технических данных трансформатора методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ (исполнение по заказу) |
0ЭТ.591.008 ТУ |
1 шт. |
|
Комплект для пломбирования |
- |
1 шт. 1) |
|
Комплект крепежа |
- |
1 шт. 2) |
|
Паспорт |
0ЭТ.467.015 ПС; 0ЭТ.467.017 ПС; 0ЭТ.467.019 ПС; 0ЭТ.467.021 ПС |
1 экз. |
|
Руководство по эксплуатации |
0ЭТ.461.013 РЭ; 0ЭТ.461.014 РЭ; 0ЭТ.461.016 РЭ; 0ЭТ.461.017 РЭ |
1 экз. 3) |
|
Примечания 1) - по количеству вторичных обмоток измерений; 2) - по количеству вторичных обмоток; 3) - при поставке партии трансформаторов в один адрес общее количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее десяти экземпляров на партию из ста штук | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
0ЭТ.591.008 ТУ Трансформаторы тока ТПОЛ-СВЭЛ. Технические условия
