Рефлектометры оптические серии ТОПАЗ-9400
| Номер в ГРСИ РФ: | 70243-18 |
|---|---|
| Категория: | Рефлектометр |
| Производитель / заявитель: | ООО "НПК "СвязьСервис", г.С.-Петербург |
Рефлектометры оптические серии ТОПАЗ-9400 (далее - рефлектометры) предназначены для измерения расстояния до мест неоднородностей и затухания методом обратного рассеяния, а также средней мощности оптического излучения и затухания в одномодовых и многомодовых оптических волокнах оптических кабелей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70243-18 |
| Наименование | Рефлектометры оптические |
| Модель | серии ТОПАЗ-9400 |
| Модификации |
ТОПАЗ-9400-7-А-00-00-00-00-00-00- FFF, где: 7 - модификация корпуса; А - параметры фотоприемника и усилителя-преобразователя, от которых зависит динамический диапазон рефлектометров; -00-00-00-00-00-00- указывают количество источников излучения с соответствующими значениями длин волн оптического излучения FFF - тип измерительного фотодиода |
| Приказы |
№1217 от
19.06.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№451 от
11.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Единичное |
| Идентификатор записи ФИФ ОЕИ | 028e8e07-d89c-70e0-105f-8d2a90367e91 |
Производитель / Заявитель
ООО «НПК «СвязьСервис», РОССИЯ, 192029, г.Санкт- Петербург, вн.тер.г. муниципальный округ Невская Застава, пр-кт Обуховской Обороны, д.51,литера К, помещ. 12-Н, часть 16
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
Р 50.2.071-2009 Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки
ГОСТ Р 8.720-2010 Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 580 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
70243-18: Описание типа
2022-70243-18.pdf
|
Скачать | 576.1 КБ | |
|
70243-18: Методика поверки
2021-mp70243-18.pdf
Файл устарел
|
Скачать | 73.8 КБ | |
|
70243-18: Описание типа
2022-70243-18-1.pdf
Файл устарел
|
Скачать | 576.1 КБ | |
|
70243-18: Описание типа
2025-70243-18.pdf
Файл устарел
|
Скачать | 496.5 КБ | |
|
70243-18: Методика поверки
2021-mp70243-18-1.pdf
Файл устарел
|
Скачать | 73.8 КБ | |
|
70243-18: Описание типа
2025-70243-18-1.pdf
|
Скачать | 496.5 КБ | |
|
70243-18: Описание типа
2026-70243-18.pdf
|
Скачать | 460.5 КБ | |
|
70243-18: Методика поверки
Р 50.2.071-2009
2021-mp70243-18-2.pdf
|
Скачать | 73.8 КБ |
Описание типа
Назначение
Рефлектометры оптические серии ТОПАЗ-9400 (далее - рефлектометры) предназначены для измерения расстояния до мест неоднородностей и затухания методом обратного рассеяния, а также средней мощности оптического излучения и затухания в одномодовых и многомодовых оптических волокнах оптических кабелей.
Описание
Конструктивно рефлектометры выполнены в ударопрочном корпусе, в котором размещены жидкокристаллический дисплей, микроконтроллер, фотоприемник с усилителем-преобразователем, аналого-цифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания.
В рефлектометрах реализованы три режима функционирования на нормируемых значениях длин волн 850, 1300, 1310, 1490, 1550 и 1625 нм: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов.
Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения.
Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический дисплей с подсветкой и индикатор питания. Боковые панели, на которых расположены оптические разъемы и гнездо подключения внешнего питания, изготовлены из ударопрочного пластика.
Рефлектометры имеют цифровую индикацию (жидкокристаллический дисплей), оптические разъемы для подключения оптического кабеля, 2 USB разъема, разъем питания.
Рефлектометры выпускаются в различных модификациях, отличающихся размерами дисплея и корпуса, количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя. Для идентификации модификаций применяется условное обозначение в следующем формате ТОПАЗ-9400-7-А-00-00-00-00-00-00-FFF, где:
- цифра 7 после обозначения ТОПАЗ-9400 указывает на модификацию корпуса размером 270х150х55 мм с дисплеем 7 дюймов (если цифра 7 отсутствует, то модификация корпуса размером 235х100х55 мм с дисплеем 5 дюймов);
- символ А в виде буквы (А или В) указывает на отличие параметров фотоприемника и усилителя-преобразователя, от которых зависит динамический диапазон рефлектометров;
- символы -00-00-00-00-00-00- (совокупность группы десятичных цифр) указывают количество источников излучения с соответствующими значениями длин волн оптического излучения (обозначение 85-30-31-49-55-62 тождественно нормируемым значениям длин волн 850-1300-1310-1490-1550-1625 нм);
- последние символы FFF (сочетание букв РМ или РМН), или их отсутствие в конце маркировки модификации, указывает на наличие или отсутствии измерительного фотодиода, тип которого влияет на характеристики измерителя мощности.
Пример расшифровки обозначения модификации рефлектометра:
ТОПАЗ-9400-А-31-49-55-62-РМ - рефлектометр оптический серии ТОПАЗ-9400 с корпусом размером 235х100х55 мм и дисплеем 5 дюймов, фотоприемником и усилителем-преобразователем типа А, имеющий 4 источника излучения и рабочие длины волн 1310, 1490, 1550, 1625 нм, имеющий измерительный фотодиод типа PM. ТОПАЗ-9400-7-А-31-49-55-62-РМ - рефлектометр с теми же характеристиками, но в корпусе размером 270х150х55 мм с дисплеем 7 дюймов.
Внешний вид, места нанесения знака утверждения типа, заводского номера, маркировки модификации представлены на рисунках 1, 2, 3, 4, 5. Заводские номера, однозначно идентифицирующие каждый экземпляр рефлектометров, наносятся на боковую панель в цифровом формате методом шелкографии. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование не предусмотрено.

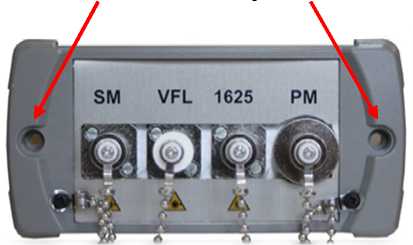

Место нанесения знака утверждения типа

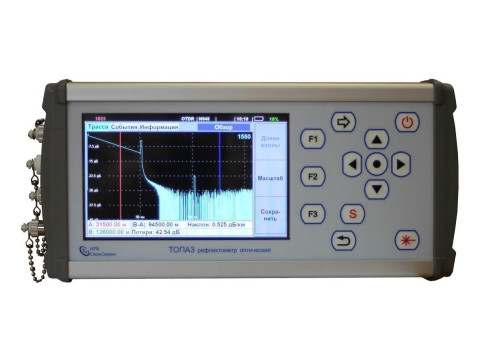

Рисунок 1 - Вид лицевой панели модификаций ТОПАЗ-9400
Место нанесения знака утверждения типа

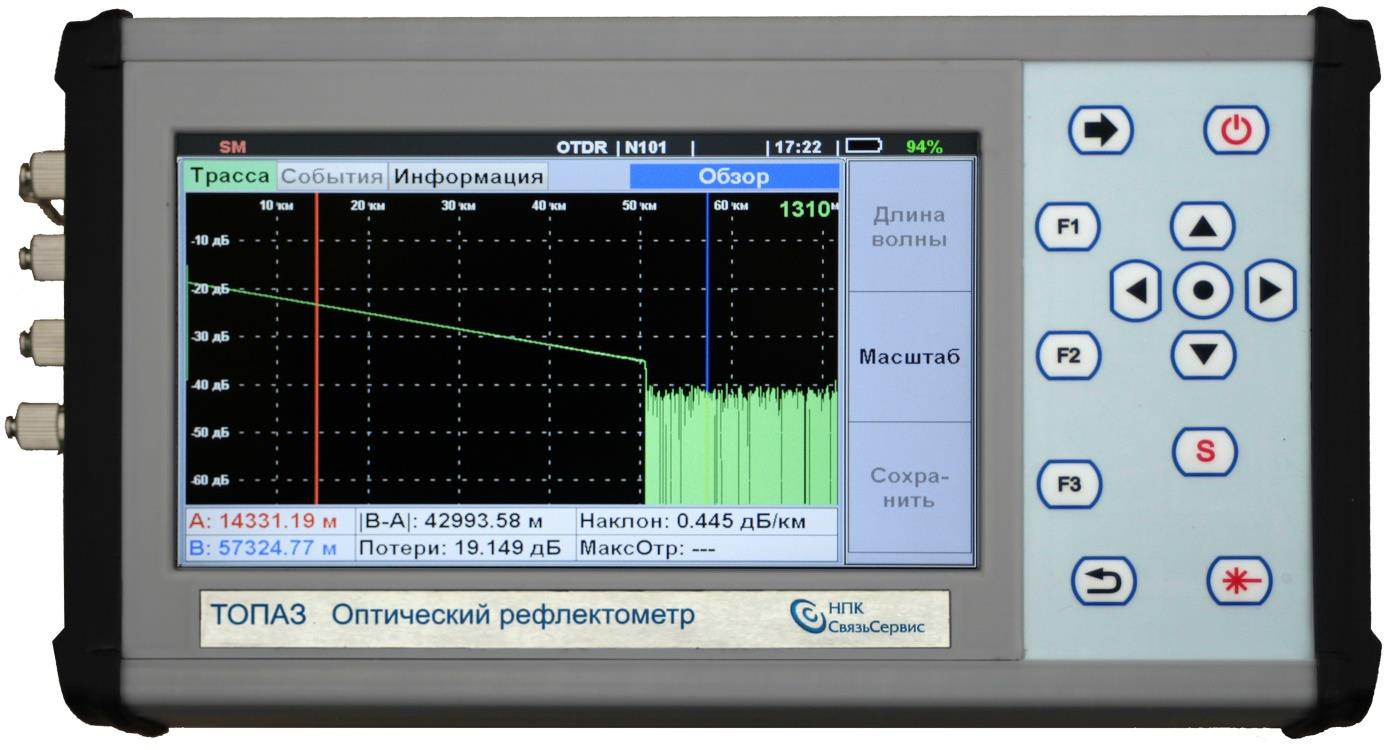

Рисунок 2 - Вид лицевой панели модификаций ТОПАЗ-9400-7

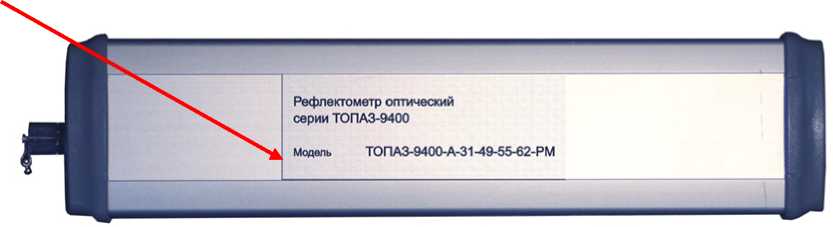

Место маркировки модификации

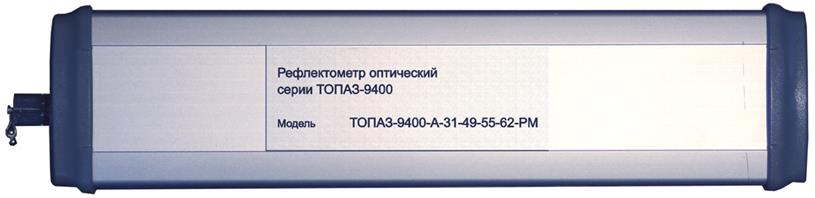

Рисунок 3 - Вид верхней панели

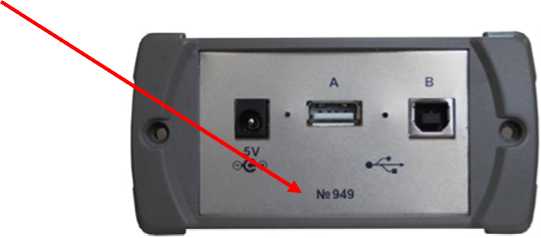

Место нанесения заводского номера

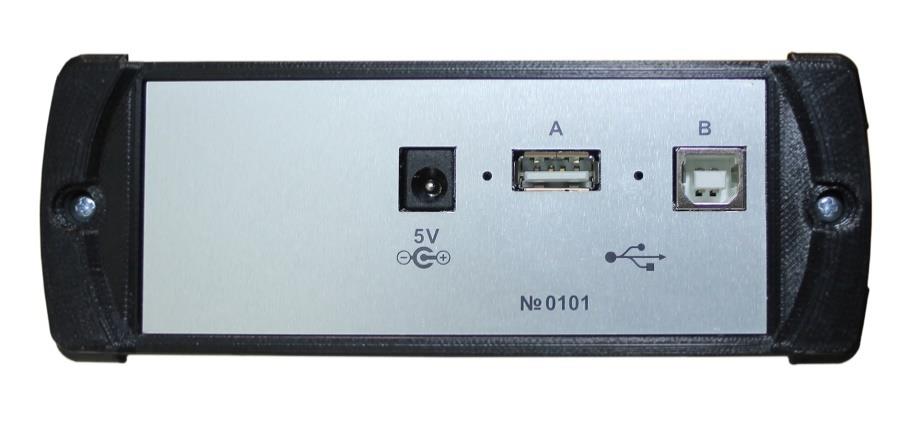

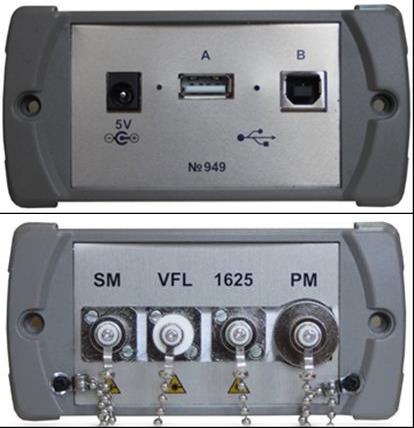

Рисунок 4 - Вид боковой панели (электрические разъемы)

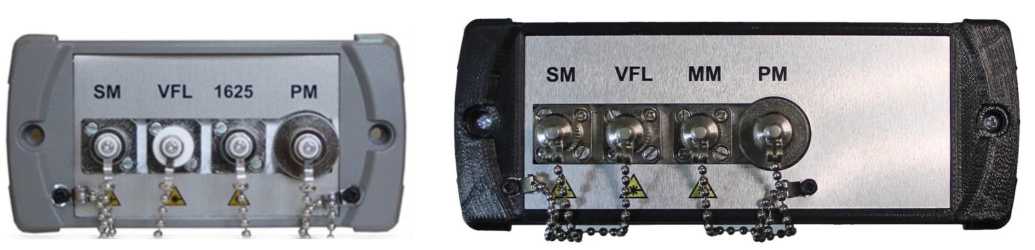

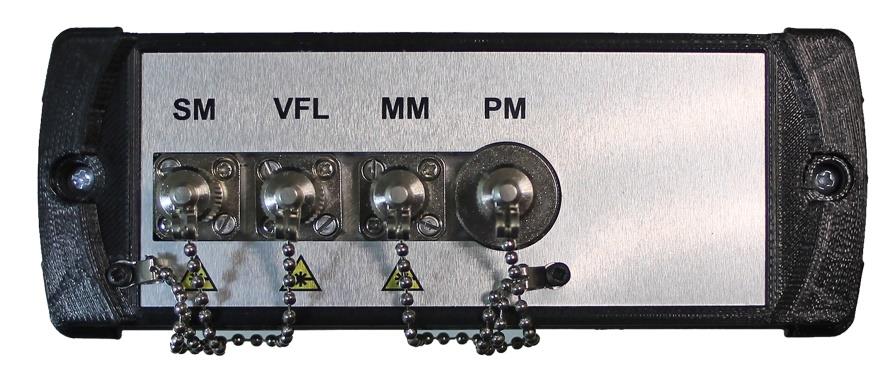

Рисунок 5 - Вид боковой панели (оптические разъемы)
Программное обеспечение
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТОПАЗ-9400 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Длины волн, нм |
850, 1300, 1310, 1490, 1550, 1625 |
|
Диапазон измерений расстояния, м |
от 0 до 2,5-105 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния, м |
±(1.0 + Зсчит1)+5^10-5-L2)) |
|
Динамический диапазон измерений затухания для модификаций А (при времени усреднения 3 мин), дБ, не менее: - на длинах волн 850 и 1300 нм (при длительности импульса 1 мкс) - на длинах волн 1310, 1490, 1550 и 1625 нм (при длительности импульса 10 мкс) |
30 41 |
|
Динамический диапазон измерений затухания для модификаций В (при времени усреднения 3 мин и длительности импульса 10 мкс), дБ, не менее: - на длинах волн 1310 и 1550 нм |
35 |
|
Значение мертвой зоны измерений затухания (при длительности зондирующего импульса 5 нс и коэффициенте отражения менее -40 дБ), м, не более: - для модификаций А - для модификаций В |
4,5 6,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Значение мертвой зоны при измерениях положения неоднородности (при длительности зондирующего импульса 5 нс и коэффициенте отражения менее -40 дБ), м, не более: - для модификаций А - для модификаций В |
0,8 1,5 |
|
Уровень средней мощности непрерывного оптического излучения на выходе источника, мкВт (дБм), не менее |
630 (-2) |
|
Нестабильность уровня мощности непрерывного оптического излучения на выходе источника при изменении температуры окружающей среды в пределах ±2 °C в течение 15 минут непрерывной работы, дБ, не более: - для длин волн 850 и 1300 нм - для длин волн 1310, 1490, 1550 нм |
±0,15 ±0,07 |
|
Диапазон измерения уровней средней мощности для модификаций PM, Вт (дБм) |
от 3,1640-12 до 10-2 (от -85 до +10) |
|
Диапазон измерения уровней средней мощности для модификаций РМН, Вт (дБм) |
от 10-9 до 440-1 (от -60 до +26) |
|
Пределы допускаемой относительной погрешности измерения уровней средней мощности на длинах волн градуировки 850, 1310 и 1550 нм, дБ, не более: - для модификаций PM - для модификаций РМН |
±(0,3+1/A3)) ±(0,3+10/A3)) |
|
Пределы допускаемой абсолютной погрешности измерений затухания, дБ, не более |
±0,05^А |
|
Значения длительности зондирующих импульсов |
действительные значения, полученные при первичной поверке |
|
1) бсчит - дискретность считывания на выбранном пределе шкалы расстояний, значение которой приведено в руководстве по эксплуатации, м 2) L - расстояние, м 3) А - измеренное значение мощности, нВт | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение питания, В |
5±0,2 |
|
Габаритные размеры для модификаций ТОПАЗ-9400, мм, не более: | |
|
- длина |
235 |
|
- ширина |
100 |
|
- высота |
55 |
|
Габаритные размеры для модификаций ТОПАЗ-9400-7, мм, не более: | |
|
- длина |
270 |
|
- ширина |
150 |
|
- высота |
55 |
|
Масса, кг, не более | |
|
- для модификаций ТОПАЗ-9400 |
1,0 |
|
- для модификаций ТОПАЗ-9400-7 |
1,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность при температуре +30 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносят на титульный лист эксплуатационной документации типографским способом и на лицевую панель рефлектометров методом шелкографии.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование, тип |
Обозначение |
Количество |
|
Оптический рефлектометр серии ТОПАЗ-9400 |
- |
1 шт. |
|
Руководство по эксплуатации |
АВНФ.411918.100 РЭ |
1 экз. |
|
Паспорт |
АВНФ.411918.100 ПС |
1 экз. |
Сведения о методах измерений
изложены в разделе 2 «Использование по назначению» руководства по эксплуатации АВНФ.411918.100 РЭ
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 6.08.2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»
ТУ 665850-100-94582333-2016 Рефлектометры оптические серии ТОПАЗ-9400. Технические условия
