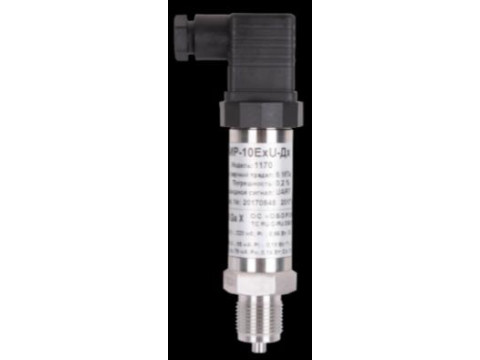

Преобразователи давления измерительные АИР-10U, АИР-10Р
| Номер в ГРСИ РФ: | 70286-18 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
|
70286-18: Описание типа
2024-70286-18.pdf
|
Скачать | 305.9 КБ | |
|
70286-18: Описание типа
2026-70286-18.pdf
|
Скачать | 282.1 КБ | |
|
70286-18: Методика поверки
НКГЖ.406233.067МП с изм. № 1
2026-mp70286-18.pdf
|
Скачать | 3.6 MБ | |
|
70286-18: Методика поверки
НКГЖ.406233.067МП
2018-mp70286-18-1.pdf
|
Скачать | 417.6 КБ |
Преобразователи давления измерительные АИР-IOU, АИР-10Р (далее по тексту -преобразователи) предназначены для измерений и непрерывного преобразования значений абсолютного давления, избыточного давления, разности давлений жидких и газообразных сред, а также избыточного давления-разрежения газообразных, в том числе агрессивных сред, в унифицированный выходной сигнал напряжения постоянного тока или цифровой сигнал.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 70286-18 | |||||||||
| Действует | по 26.01.2028 | |||||||||
| Наименование | Преобразователи давления измерительные | |||||||||
| Модель | АИР-10U, АИР-10Р | |||||||||
| Модификации |
АИР-10U АИР-10Р На испытания представлены: АИР-10ЕхdР–ДА АИР-10ЕхdР–ДИ |
|||||||||
| Приказы |
№1552 от
05.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fa14500a-4374-6bac-6d19-b720f136d091 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПП «ЭЛЕМЕР», РОССИЯ, 124489, г. Москва, г. Зеленоград, проезд 4807-й, д. 7, стр. 1
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
НКГЖ.406233.067МП с изм. № 1 ГСИ. Преобразователи давления измерительные АИР-10U, АИР-10Р. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 05.08.2026)
НКГЖ.406233.067МП Преобразователи давления измерительные АИР-10U, АИР-10Р. Методика поверки.
(по 05.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
для преобразователей с пределами допуск. привед. погрешности ±0,5 %
3 года
|
| Зарегистрировано поверок |
1424
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1420 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 19.08.2026 |
Поверители
Скачать
|
70286-18: Описание типа
2024-70286-18.pdf
|
Скачать | 305.9 КБ | |
|
70286-18: Методика поверки
2018-mp70286-18.pdf
Файл устарел
|
Скачать | 417.6 КБ | |
|
70286-18: Описание типа
2026-70286-18.pdf
|
Скачать | 282.1 КБ | |
|
70286-18: Методика поверки
НКГЖ.406233.067МП с изм. № 1
2026-mp70286-18.pdf
|
Скачать | 3.6 MБ | |
|
70286-18: Методика поверки
НКГЖ.406233.067МП
2018-mp70286-18-1.pdf
|
Скачать | 417.6 КБ |
Описание типа
Назначение
Преобразователи давления измерительные АИР-IOU, АИР-10Р (далее по тексту -преобразователи) предназначены для измерений и непрерывного преобразования значений абсолютного давления, избыточного давления, разности давлений жидких и газообразных сред, а также избыточного давления-разрежения газообразных, в том числе агрессивных сред, в унифицированный выходной сигнал напряжения постоянного тока или цифровой сигнал.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.
Преобразователи изготавливаются в виде единой конструкции. Преобразователи состоят из первичного преобразователя и электронного устройства. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный выходной сигнал постоянного напряжения (для преобразователей АИР-10Р), цифровой сигнал протокола MVU (для преобразователей АИР-IOU).
Посредством интерфейса преобразователи АИР-IOU подключаются к компьютеру для конфигурирования и чтения измеренных значений через стандартный последовательный интерфейс и дополнительный UART-модем, например, МИГР-05и-1. При этом могут быть выполнены такие операции, как: настройка преобразователя, выбор его основных параметров, считывание измеряемого давления и др.
Преобразователи выпускаются в двух модификациях АИР-IOU, АИР-10Р, отличающихся схемно-конструктивным исполнением и функциональными возможностями.
Преобразователи имеют исполнения:
- общепромышленное АИР-IOU, АИР-10Р;
- взрывозащищенное «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное «взрывонепроницаемая оболочка» (Ехd).
Преобразователи имеют кодовое обозначение каждой модели при заказе, состоящий из 4 цифр. Код модели формируется следующим образом:
1) первая цифра - «1»;
2) вторая цифра - вид измеряемого давления
- «0» - абсолютное давление;
- «1» - избыточное давление;
- «3» - избыточное давление-разрежение;
- «4» - разность давлений.
3) Третья цифра - код верхнего предела (диапазона) измерений в соответствии с таблицей 3.
4) Четвертая цифра - исполнение сенсора и исполнение штуцера:
- «0» - сенсор с металлической мембраной;
- «1» - сенсор с металлической мембраной, исполнение «открытая мембрана»;
- «7» - штуцерное исполнение преобразователя разности давлений.
Фотографии общего вида преобразователей представлены на рисунках 1, 2, 4.

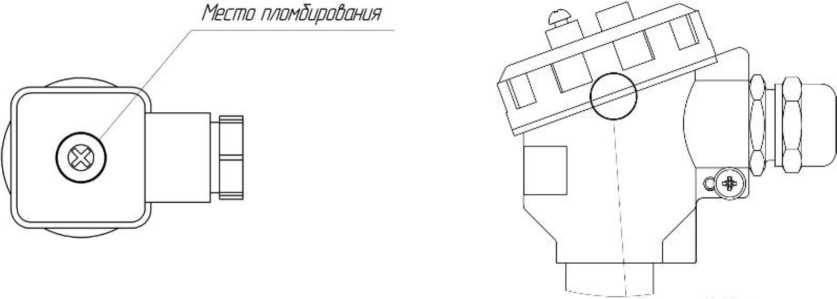

Пломбирование преобразователей не предусмотрено. Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на маркировочную табличку любым способом, принятым на предприятие-изготовителе, вместе указанном на рисунках 1, 3.
Общий вид преобразователей с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунках 1, 3.
а) общепромышленное, взрывозащищенное б) общепромышленное, взрывозащищенное (Ех) исполнения преобразователей (Ех, Exd) исполнения преобразователей

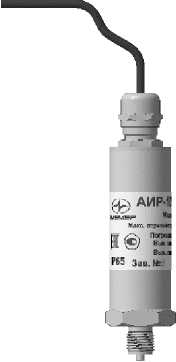

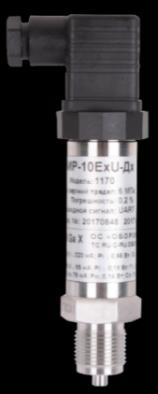

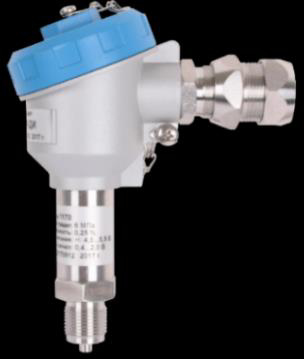

Рисунок 1 - Общий вид преобразователей абсолютного давления, избыточного давления, избыточного давления-разрежения
а) общепромышленное, взрывозащищенное (Ех) исполнения преобразователей
б) общепромышленное, взрывозащищенное (Ех, Exd) исполнения преобразователей

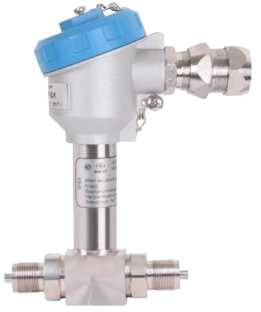

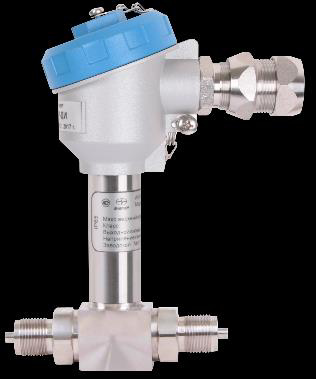

Рисунок 2 - Общий вид преобразователей разности давлений
Место нанесения знака утверждения типа
Место нанесения заводского номера
б) общепромышленное, взрывозащищенное (Ех) исполнения преобразователей
а) общепромышленное, взрывозащищенное (Ех) исполнения преобразователей
в) общепромышленное, взрывозащищенное (Ех) исполнения преобразователей

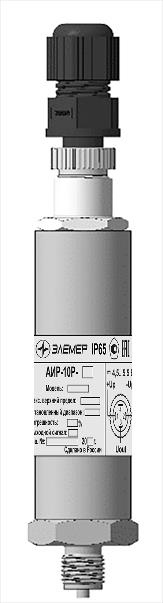

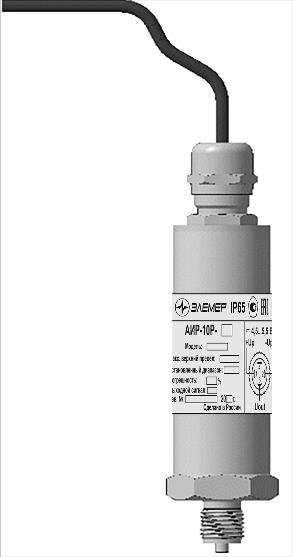

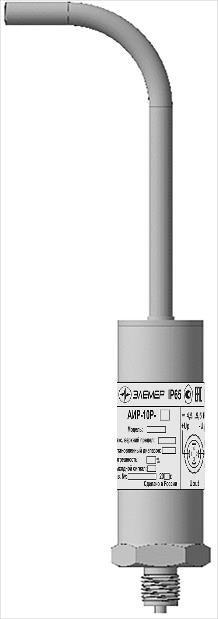

Рисунок 3 - Общий вид преобразователей абсолютного давления, избыточного давления, избыточного давления-разрежения
Программное обеспечение
Программное обеспечение (ПО) преобразователей состоит из встроенного, метрологически значимого ПО. Данное ПО размещено внутри корпуса преобразователя, является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - недоступны.
Технические характеристики
Таблица 1 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение | |
|
АИР-10Р |
АИР-IOU | |
|
Диапазоны измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений |
Приведены в таблице 2 | |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений *: - для АИР-IOU - для АИР-10Р |
±0,15; ±0,25; ±0,5 ±0,2; ±0,3; ±0,5 | |
|
Вариация выходного сигнала, в долях от основной приведенной (к диапазону измерений) погрешности |
0,5 | |
|
Наименование характеристики |
Значение | |
|
АИР-10Р |
АИР-10и | |
|
Выходные сигналы: - постоянного напряжения, В * - цифровые сигналы |
от 0,4 до 2,0 от 0,8 до 3,2 от 0,5 до 4,5 от 1 до 5 - |
-- - - MVU |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % * |
±0,15; ±0,2; ±0,25; ±0,3; ±0,35; ±0,5 | |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84 до 106,7 | |
|
Примечание - * - конкретное значение зависит от исполнения преобразователей и указывается в паспорте | ||
Таблица 2 - Верхние пределы и диапазоны измерений преобразователей
|
Измеряемый параметр, модификация и исполнение |
Код модели |
Верхние пределы1) или диапазоны измерений |
|
Абсолютное давление АИР-10и-ДА АИР-IOExU-ДА АИР-10ExdU-ДА АИР-10Р-ДА АИР-10ЕхР-ДА АИР-10ExdP-ДА |
1060 |
2,5 МПа; 1,6 МПа; 1,0 МПа |
|
1050 |
600 кПа; 400 кПа; 250 кПа | |
|
1040 1041 |
250 кПа; 160 кПа; 100 кПа | |
|
1030 |
100 (1102)) кПа; 60 кПа; 40 кПа | |
|
Избыточное давление АИР-10и-ДИ АИР-IOExU-ДИ АИР-10ExdU-ДИ АИР-10Р-ДИ АИР-10ЕхР-ДИ АИР-10ExdP-ДИ |
1190Е |
100 МПа; 60 МПа; |
|
1190 |
60 МПа; 40 МПа; 25 МПа | |
|
1180 |
16 МПа; 10 МПа; 6 МПа | |
|
1170 1171 |
6 МПа; 4 МПа; 2,5 МПа | |
|
1160 1161 |
2,5 МПа; 1,6 МПа; 1,0 МПа | |
|
Избыточное давление АИР-10и-ДИ АИР-IOExU-ДИ АИР-10ExdU-ДИ АИР-10Р-ДИ АИР-10ЕхР-ДИ АИР-10ExdP-ДИ |
1150 1151 |
600 кПа; 400 кПа; 250 кПа |
|
1140 1141 |
250 кПа; 160 кПа; 100 кПа | |
|
1130 1131 |
100 кПа; 60 кПа; 40 кПа | |
|
1120 |
40 кПа; 25 кПа; 16 кПа | |
|
1110 |
10 кПа; 6,0 кПа; 4,0 кПа |
|
Избыточное давление-разрежение АИР-10и-ДИВ АИР-IOExU-ДИВ АИР-10ExdU-ДИВ АИР-10Р-ДИВ АИР-10ЕхР-ДИВ АИР-10ExdP-ДИВ |
1360 |
от -0,13) до 2,4 МПа; от -0,1 до 1,5 МПа; от -0,1 до 0,9 МПа |
|
1350 |
от -100 до 500 кПа; от -100 до 300 кПа от -100 до 150 кПа | |
|
1340 1341 |
от -100 до 150 кПа от -100 до 60 кПа от -50 до 50 кПа | |
|
Разность давлений АИР-10и-ДД АИР-IOExU-ДД АИР-10ExdU-ДД АИР-10Р-ДД АИР-10ЕхР-ДД АИР-10ExdP-ДД |
1467 |
2,5 МПа; 1,6 МПа; 1,0 МПа |
|
1457 |
630 кПа; 400 кПа; 250 кПа | |
|
1447 |
250 кПа; 160 кПа; 100 кПа | |
|
1427 |
40 кПа; 25 кПа; 16 кПа | |
|
1417 |
10 кПа; 6,3 кПа; 4,0 кПа |
Примечания
1) Верхний предел измерений указывается при заказе (и в паспорте).
2) По заказу.
3) Знак «-» означает разрежение.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания от источника постоянного тока, В: - для АИР-10и - для АИР-10Р |
от 3,2 до 5,5 от 4,5 до 15,0 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
167 67 144 |
|
Масса, кг, не более |
1 |
|
Условия эксплуатации: - температура окружающей среды, °С * - относительная влажность при температуре 35 °С, %, не более - атмосферное давление, кПа |
от +5 до +50 от -10 до +50 от -10 до +70 от -25 до +80 от -40 до +70 от -50 до +70 от -60 до +70 98 от 84 до 106,7 |
|
Вид взрывозащиты |
- искробезопасная электрическая цепь уровня «ia»; -взрывонепроницаемая оболочка |
|
Примечание - * в зависимости от исполнения | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
125000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на переднюю панель преобразователей термотрансферным способом, а также на титульные листы руководства по эксплуатации и паспорта - типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
1. Преобразователь давления измерительный АИР-10и (АИР-10Р) |
НКГЖ.406233.06Х |
1 шт. |
Модификация и исполнение преобразователя, комплекты программного обеспечения, кабель интерфейсный и комплект монтажных частей в соответствии с заказом |
|
2. Комплект программного обеспечения |
- |
1 шт. | |
|
3. Комплект монтажных частей и принадлежностей |
- |
1 шт. | |
|
4. Руководство по эксплуатации |
НКГЖ.406233.06ХРЭ |
1 экз. | |
|
5. Паспорт |
НКГЖ.406233.06ХПС |
1 экз. | |
|
6. Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Назначение» паспорта.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 14 апреля 2026 г. № 731
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1-10-2 до 1408 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05 декабря 2025 г. № 2667
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472
ТУ 26.51.52-153-13282997-2017 Преобразователи давления измерительные АИР-IOU, АИР-10Р. Технические условия
