Аппаратура вибродиагностики и мониторинга машинного оборудования Intellinova Parallel EN
| Номер в ГРСИ РФ: | 71334-18 |
|---|---|
| Производитель / заявитель: | ООО "СПМ Инструмент", г.С.-Петербург |
Аппаратура вибродиагностики и мониторинга машинного оборудования Intellinova Parallel EN (далее - аппаратура) предназначена для измерений характеристик вибрации (виброускорения) и частоты вращения валов агрегатов ротационного типа: центробежных насосов, вентиляторов, электродвигателей, редукторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71334-18 |
| Наименование | Аппаратура вибродиагностики и мониторинга машинного оборудования |
| Модель | Intellinova Parallel EN |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 01.06.2023 |
Производитель / Заявитель
ООО "СПМ Инструмент", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 296 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 296 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 71334-18: Описание типа СИ | Скачать | 265.4 КБ | |
| 71334-18: Методика поверки МП №204/3-20-2018 | Скачать | 2.9 MБ |
Описание типа
Назначение
Аппаратура вибродиагностики и мониторинга машинного оборудования Intellinova Parallel EN (далее - аппаратура) предназначена для измерений характеристик вибрации, пиковых значений ускорений (импульсов) при ударном движении, частоты вращения, а также других физических величин, представленных входным сигналом постоянного тока и напряжения.
Описание
Принцип действия аппаратуры основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
Аппаратура позволяет осуществлять непрерывный прием и преобразование входных аналоговых и дискретных сигналов, поступающих от первичных преобразователей, установленных на объекте измерений (в состав аппаратуры не входят), расчете параметров и характеристик и передаче измерительной информации на сервер по интерфейсу Ethernet для их сохранения и последующего анализа. Возможно управление цепями питания промышленного оборудования от релейных выходов аппаратуры.
Аппаратура является масштабируемой стационарной измерительной системой и имеет модульную структуру с возможностью конфигурирования. Основным модулем аппаратуры является системный блок, включающий в себя, в том числе измерительные контроллеры INCEN4, INCEN8, INCEN16 и INC40, оснащенные различным количеством измерительных каналов, которые воспринимают сигналы от первичных преобразователей, установленных на контролируемом оборудовании. Системный блок представляет собой шкаф для электрооборудования, исполнение которого общепромышленное или взрывозащищённое определяется местом установки и условиями эксплуатации. Максимальное количество системных блоков, объединяемых в измерительную систему, определяется возможностями используемого коммуникационного оборудования. Помимо контроллера, в зависимости от конкретного проекта, в шкафу могут устанавливаться блок питания, сетевое и коммуникационное оборудование, реле, барьеры искрозащиты, система подогрева, электроустановочное оборудование.
Четырехканальный измерительный контроллер INCEN4 содержит:
- четыре параллельных канала измерения сигналов датчиков вибрации и ударных импульсов типа IEPE (ICP) с номинальным напряжением смещения от 10 до 14 В;
- два канала измерения аналоговых сигналов для работы с преобразователями, имеющими нормированный выход по току от 0 до 20 мА или по напряжению от 0 до 10 В;
- четыре параллельных канала измерения частоты вращения для работы с преобразователями PNP или NPN типа, внешним реле или сигналами от систем PLC/DCS;
- два конфигурируемых цифровых входа/выхода.
Восьмиканальный измерительный контроллер INCEN8 содержит:
- восемь параллельных каналов измерения сигналов датчиков вибрации и ударных импульсов типа IEPE (ICP) с номинальным напряжением смещения от 10 до 14 В;
- два канала измерения аналоговых сигналов для работы с преобразователями, имеющими нормированный выход по току от 0 до 20 мА или по напряжению от 0 до 10 В;
- четыре параллельных канала измерения частоты вращения для работы с преобразователями PNP или NPN типа, внешним реле или сигналами от систем PLC/DCS;
- два конфигурируемых цифровых входа/выхода.
Шестнадцатиканальный измерительный контроллер INCEN16 содержит:
- шестнадцать каналов измерения сигналов датчиков вибрации и ударных импульсов типа IEPE (ICP) с номинальным напряжением смещения от 10 до 14 В;
- четыре канала измерения аналоговых сигналов для работы с преобразователями, имеющими нормированный выход по току от 0 до 20 мА или по напряжению от 0 до 10 В;
- восемь параллельных каналов измерения частоты вращения для работы с преобразователями типа PNP или NPN, внешним реле или сигналами от систем PLC/DCS;
- четыре конфигурируемых цифровых входа/выхода.
Тридцатидвухканальный измерительный контроллер INC40 содержит:
- до четырех восьмиканальных модулей измерения сигналов датчиков вибрации и ударных импульсов типа IEPE (ICP) с номинальным напряжением смещения от 10 до 14 В;
- до четырех восьмиканальных модулей измерения ударных импульсов для работы с датчиками ударных импульсов SPM;
- до четырех восьмиканальных модулей измерения аналоговых сигналов для работы с преобразователями, имеющими нормированный выход по току от 0 до 20 мА или по напряжению от 0 до 10 В;
- до четырех восьмиканальных модулей вывода токовых сигналов 4-20 мА;
- четыре канала измерения частоты вращения для работы с преобразователями PNP или NPN типа, внешним реле или сигналами от систем PLC/DCS;
- четыре цифровых выхода.
Пломбирование измерительных контроллеров не предусмотрено. Нанесение знака поверки на измерительные контроллеры не предусмотрено. Серийный (заводской) номер измерительных контроллеров наносится на маркировочную табличку, расположенную на корпусе контроллера, методом печати в виде арабских цифр и латинских букв.
Серийный номер: ХХ ХХ ХХХ
Последние две цифры года выпуска-------------------------------1
Номер недели в году выпуска -----------------------------------
Порядковое обозначение изделия -------------------------------------------
Общий вид аппаратуры вибродиагностики и мониторинга машинного оборудования Intellinova Parallel EN представлен на рисунке 1. Общий вид измерительного контроллера INCEN16 представлен на рисунке 2.
Общий вид измерительного контроллера INCEN8 представлен на рисунке 3. Общий вид измерительного контроллера INCEN4 представлен на рисунке 4. Общий вид измерительного контроллера INC4O представлен на рисунке 5.

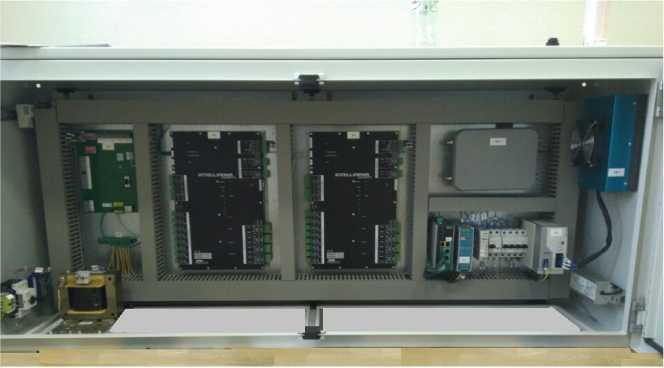

Рисунок 1-Общий вид системного блока аппаратуры вибродиагностики и мониторинга машинного оборудования Intellinova Parallel EN
Место нанесения серийного (заводского) номера

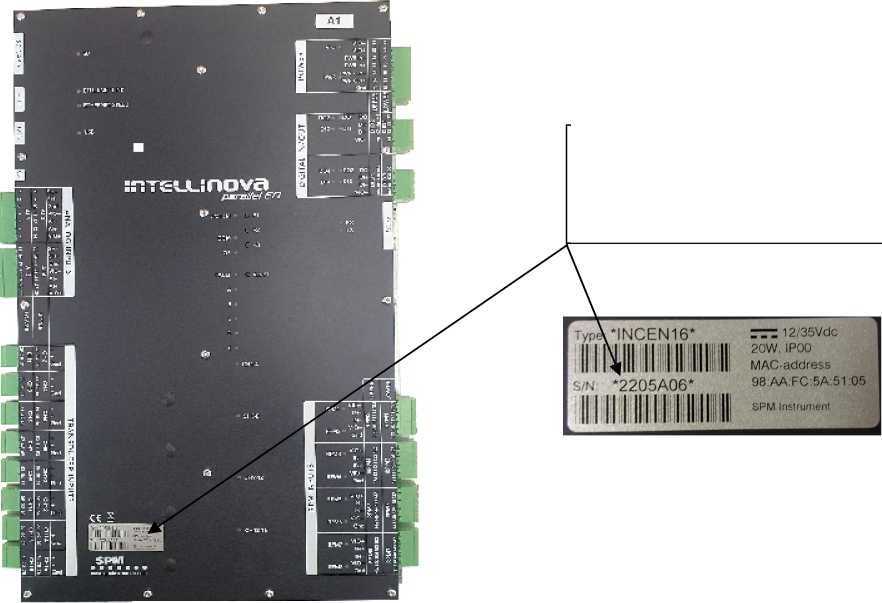

Рисунок 2 - Общий вид измерительного контроллера INCEN16 аппаратуры вибродиагностики и мониторинга машинного оборудования Intellinova Parallel EN с маркировочной табличкой
Место нанесения серийного (заводского) номера

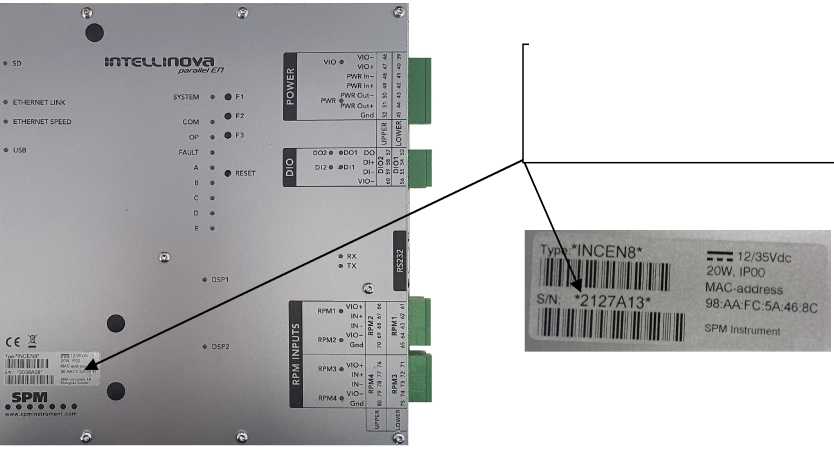

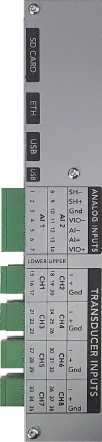

Рисунок 3 - Общий вид измерительного контроллера INCEN8 аппаратуры вибродиагностики и мониторинга машинного оборудования Intellinova Parallel EN с маркировочной табличкой
Место нанесения серийного (заводского) номера

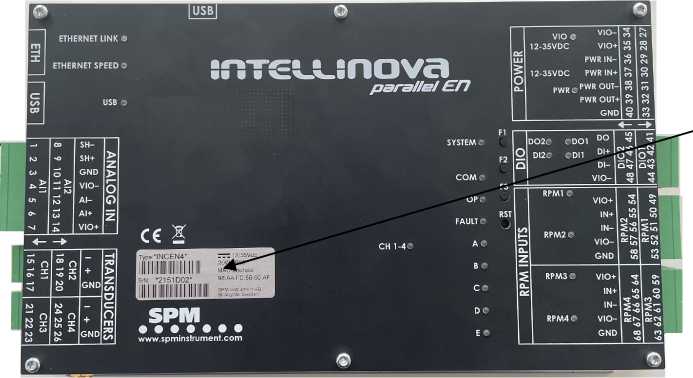

Рисунок 4 - Общий вид измерительного контроллера INCEN4 аппаратуры вибродиагностики и мониторинга машинного оборудования Intellinova Parallel EN с маркировочной табличкой
ZTZ 12/35Vdc 20W. IP00 MAC-address 98:AA.FC:5B:00:AF
SPM Instrun-e
елои
. S/N *1716090* V
Mac:00-50-C2-70-2F-F2
’лРМ Inctri i mor»t — —
Вид спереди
Вид сзади
Место нанесения серийного (заводского) номера

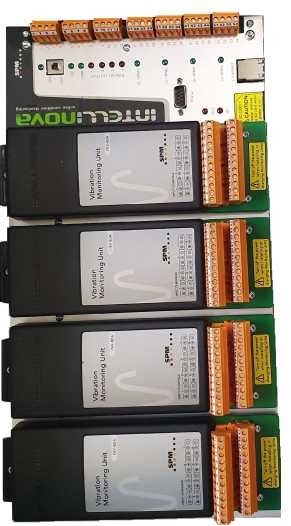

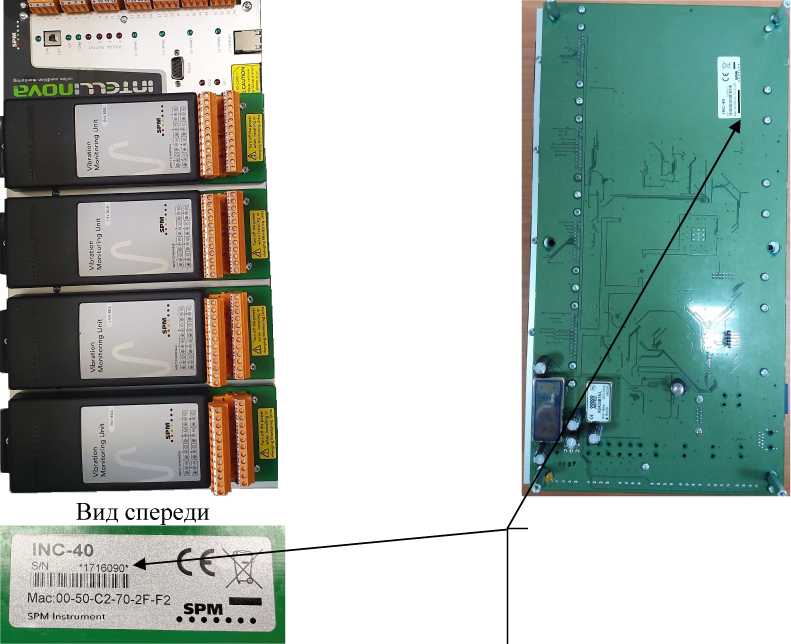

Рисунок 5 - Общий вид измерительного контроллера INC4O аппаратуры вибродиагностики и мониторинга машинного оборудования Intellinova Parallel EN с маркировочной табличкой
Программное обеспечение
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные программного обеспечения для измерительного контроллера INCEN16
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CES |
|
Номер версии (идентификационный номер) ПО |
2019.1.1 (не ниже) |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные программного обеспечения для измерительного контроллера INCEN8
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CES |
|
Номер версии (идентификационный номер) ПО |
2020.1.1 (не ниже) |
|
Цифровой идентификатор ПО |
- |
Таблица 3 - Идентификационные данные программного обеспечения для измерительного контроллера INCEN4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CES |
|
Номер версии (идентификационный номер) ПО |
2022.1.1 (не ниже) |
|
Цифровой идентификатор ПО |
- |
Таблица 4 - Идентификационные данные программного обеспечения для измерительного контроллера INC40
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LinX |
|
Номер версии (идентификационный номер) ПО |
2016.4.1 (не ниже) |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 5 - Метрологические характеристики измерительных контроллеров INCEN16,
INCEN8, INCEN4_______________________________________________________
|
Наименование характеристики |
Значение |
|
Канал измерения вибрации | |
|
Диапазоны измерений виброускорения при коэффициенте преобразования К=10 мВ/(м/с2), м/с2: амплитудное значение СКЗ |
от 0,1 до 300 от 0,07 до 212 |
|
Диапазон рабочих частот при измерении виброускорения, Гц |
от 0,1 до 20000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения на базовой частоте 80 Гц в диапазоне рабочих температур, % |
±1,5 |
|
Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне рабочих частот в диапазоне рабочих температур, % |
±10 |
|
Канал измерения частоты вращения | |
|
Диапазон измерений частоты вращения, Гц |
от 0,1 до 4000 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне рабочих температур, % |
±0,5 |
|
Канал измерения ускорения (импульса) при ударном движении | |
|
Диапазоны измерений пиковых значений ускорений (импульсов) при ударном движении (в зависимости от типа подключаемого датчика), м/с2 (;ibsv) |
от 0,04 до 562 (от -9 до 75) от 0,04 до 5621 (от -9 до 95) |
|
Пределы допускаемой абсолютной погрешности измерений пиковых значений ускорений (импульсов) при ударном движении в диапазоне рабочих температур, м/с2 (zibsv) |
±0,14 (±3) |
|
Каналы общего назначения (канал входных аналоговых сигналов) | |
|
Диапазон входной силы постоянного тока, мА |
от 0 до 20 |
|
Диапазон входного напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне рабочих температур, мА |
± (0,1 + 0,01-1), где: I - измеренное значение силы тока |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазоне рабочих температур, В |
± (0,01 + 0,01-V), где: V - измеренное значение напряжения |
Таблица 6 - Метрологические характеристики измерительного контроллера INC40
|
Наименование характеристики |
Значение |
|
Модуль измерения вибрации | |
|
Диапазоны измерений виброускорения (при К=10 м/с2), м/с2: амплитудное значение СКЗ |
от 0,1 до 300 от 0,07 до 212 |
|
Нижние пределы диапазонов рабочих частот при измерении виброускорения, Гц |
0,5; 2; 10; 100 |
|
Верхние пределы диапазонов рабочих частот при измерении виброускорения, Гц |
100; 200; 500; 1000; 2000; 5000; 10000; 20000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения на базовой частоте 80 Гц в диапазоне рабочих температур, % |
±1,5 |
|
Пределы допускаемой относительной погрешности измерений виброускорения в диапазонах рабочих частот в диапазоне рабочих температур, % |
±10 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Модуль измерения ускорения (импульса) при ударном движении | |
|
Диапазон измерений пиковых значений ускорений (импульсов) при ударном движении, м/с2 ( дБsv) |
от 0,04 до 8912 (от -9 до 99) |
|
Пределы допускаемой абсолютной погрешности измерений пиковых значений ускорений (импульсов) при ударном движении в диапазоне рабочих температур, м/с2 (д1х0 |
±0,14 (±3) |
|
Модуль измерения частоты вращения | |
|
Диапазон измерений частоты вращения, Гц |
от 0,08 до 2000 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне рабочих температур, % |
±0,5 |
|
Модуль общего назначения (входных аналоговых сигналов) | |
|
Диапазон входной силы постоянного тока, мА |
от 0 до 20 |
|
Диапазон входного напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне рабочих температур, мА |
± (0,1 + 0,01-1), где: I - измеренное значение силы тока |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазоне рабочих температур, В |
± (0,01 + 0,01-V), где: V - измеренное значение напряжения |
Таблица 7 - Основные технические характеристики измерительных контроллеров
|
Наименование характеристики |
Значение | |||
|
INC40 |
INCEN4 |
INCEN8 |
INCEN16 | |
|
Верхний предел диапазона частот канала измерения вибрации, Г ц |
40000 | |||
|
Верхний предел амплитуды диапазона канала измерения вибрации, м/с2 |
600 | |||
|
Рабочая область значений температуры окружающей среды, °С |
от 0 до +60 | |||
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 36 |
от 12 до 35 | ||
Продолжение таблицы 7
|
Наименование характеристики |
Значение | |||
|
INC40 |
INCEN4 |
INCEN8 |
INCEN16 | |
|
Габаритные размеры (длина ^ширина х высота), мм, не более |
390x207x40 |
156x268x43 |
230x288x43 |
400x288x43 |
|
Масса, кг, не более модули |
0,75 (без модулей) 0,2 |
1,5 |
2,8 |
3 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Аппаратура вибродиагностики и мониторинга машинного оборудования |
Intellinova Parallel EN |
1 компл. |
|
Внешнее ПО на цифровом носителе |
1 шт. (для INC40) | |
|
Руководство по эксплуатации |
TD71820 |
1 экз. |
|
Паспорт |
ПС 271/ПС 543/ ПС 565/ПС 653 |
1 экз. |
Сведения о методах измерений
приведены в документе «Аппаратура вибродиагностики и мониторинга машинного оборудования Intellinova Parallel EN. Руководство по эксплуатации. ИНТЕЛЛИНОВА TD71820» раздел 1 «Описание и работа».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Технические условия ТУ 4277-002-23069313-2017.
