Мультиметры В7-86, В7-86/1, В7-86/2

Мультиметры В7-86, В7-86/1, В7-86/2 (далее мультиметр) предназначены для измерений напряжения и силы постоянного и переменного токов; сопротивления постоянному току, частоты электрических сигналов, электрической ёмкости и индуктивности.

Скачать

72504-18: Описание типа СИ Скачать 348.9 КБ
72504-18: Методика поверки Скачать 10.4 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 72504-18
Наименование Мультиметры
Модель В7-86, В7-86/1, В7-86/2
Межповерочный интервал / Периодичность поверки 3 года
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 20.09.2023
Производитель / Заявитель

ООО "РИП-Импульс", г.Краснодар

РОССИЯ


Назначение

Мультиметры В7-86, В7-86/1, В7-86/2 (далее мультиметр) предназначены для измерений напряжения и силы постоянного и переменного токов; сопротивления постоянному току, частоты электрических сигналов, электрической ёмкости и индуктивности.

Описание

Принцип действия мультиметра основан на преобразовании измеряемой величины в нормированное аналоговое напряжение постоянного тока (или в нормированную частоту) с последующим преобразованием его в цифровой код.

Преобразование измеряемых напряжений или тока в нормированное аналоговое напряжение осуществляется посредством делителя напряжения или токового шунта. На токовом шунте выделяется падение напряжения пропорциональное силе преобразуемого тока.

Основным узлом мультиметра является «сигма-дельта» аналогово-цифровой преобразователь (АЦП), осуществляющий преобразование нормированного напряжения, поступающего на его вход непосредственно или через преобразователь среднеквадратичных значений (СКЗ), в цифровое значение с выводом информации на индикатор.

Измерение сопротивления осуществляется посредством измерения падений напряжения на измеряемом и образцовом сопротивлениях, соединенных последовательно между собой и источником тока.

Измерение частоты осуществляется при помощи интегрированных таймеров микроконтроллера, при этом для измерения частоты на пределах до 20 кГц используется метод «заполнения» - период входного сигнала «заполняется» импульсами опорной частоты. На остальных пределах используется прямое измерение частоты — подсчет числа входных импульсов за известный промежуток времени.

Измерение емкости и индуктивности осуществляется путем их преобразования в частоту при помощи генератора, частота выходного сигнала которого зависит от величины измеряемой емкости (индуктивности).

В мультиметре предусмотрена возможность измерения с ненормируемой погрешностью полной, реактивной и активной мощности, коэффициента мощности (cos ф), а так же тест p-n перехода.

Управление работой мультиметра осуществляется однокристальным микроконтроллером. Микроконтроллер обеспечивает опрос состояния клавиатуры, прием данных из АЦП, управление всеми измерительными процессами и алгоритмами, вывод показаний на индикатор, а также организует обмен данными посредством беспроводного интерфейса, при использовании мультиметра в составе автоматизированных систем.

Мультиметр выполнен в малогабаритном герметичном пластмассовом корпусе, состоящем из крышки и корпуса, скрепленных шестью винтами.

Для обеспечения герметизации мультиметра используются уплотняющие прокладки.

На крышке мультиметра расположены входные гнезда, клавиатура.

На корпусе мультиметра расположен отсек для элементов питания и токового предохранителя. Отсек закрыт крышкой.

Все электрорадиоэлементы расположены на одной печатной плате.

Исполнения мультиметра отличаются между собой вариантами питания и возможностью работы в составе автоматизированных систем:

-    В7-86 (базовое) - исполнение с двумя одноразовыми химическими элементами питания типа АА;

-    В7-86 /1 - модель с двумя аккумуляторами типа АА и блоком питания зарядного устройства;

- В7-86 /2 - модель с двумя аккумуляторами типа АА, блоком питания зарядного устройства, USB приемо-передатчика (беспроводного интерфейса стандарта IEEE 802.15.4) и ПО.

Мультиметр модификации В7-86/2 может быть использован в составе автоматизированных систем.

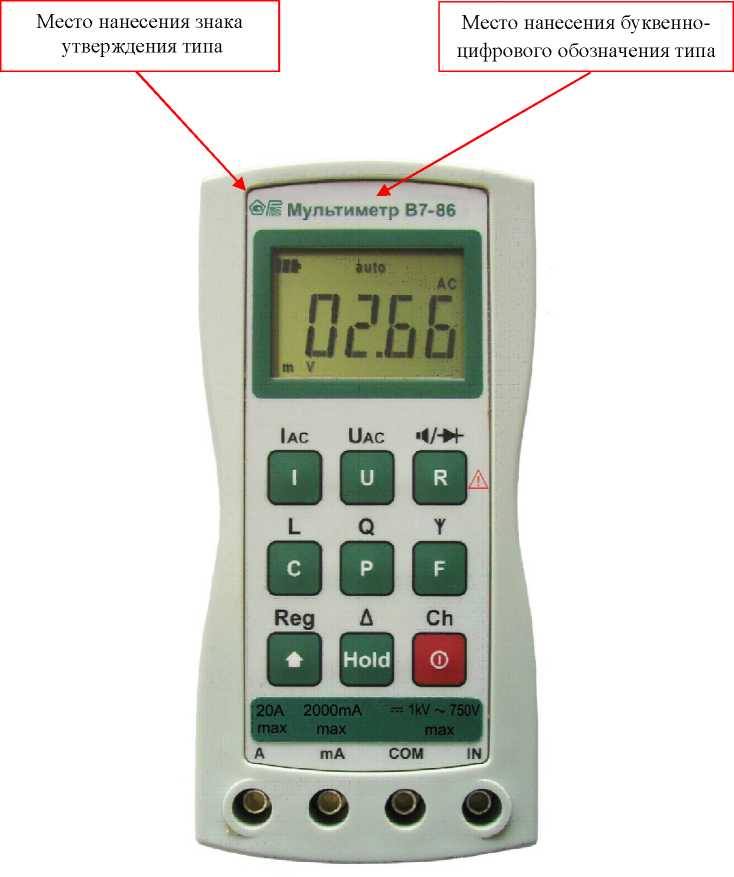

Общий вид мультиметра представлен на рисунке 1. Места пломбировки и нанесения по-верительных клейм указаны на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) мультиметра записывается в память микроконтроллера на этапе производства и в процессе эксплуатации мультиметра изменению не подлежит.

ПО осуществляет установку внутренней конфигурации составных частей мультиметра, обеспечивая при этом соответствие режима его работы режиму, заданному оператором.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

V7_86.hex

Номер версии (идентификационный номер) ПО

1.0

Цифровой идентификатор калибровочных данных и ПО

- *

* - проверка цифрового идентификатора не предусмотрена, в связи с отсутствием доступа к программному обеспечению мультиметра

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерения напряжения постоянного тока на пределе, мВ

200 мВ

на пределах,В 2 В

20 В 200 В 1000 В

от 0,01 до 199,99

от 0,2 до 1,9999 от 2,0 до 19,999 от 20 до 199,99 от 200 до 1000,0

Пределы допускаемой абсолютной основной погрешности измерения напряжения постоянного тока: на пределах, мВ

200 мВ 2 В 20 В 200 В 1000 В

±0,002 их+0,03 ±0,0005 их+0,1 ±0,0005 их+1 ±0,0005 их+10 ±0,002 их+500

Диапазон измерения напряжения переменного тока в диапазоне частот от 20 Гц до 1 кГц включ. на пределе, мВ

200 мВ

на пределах,В 2 В

20 В 200 В 750 В

от 20 до 199,99 от 0,2 до 1,9999 от 2,0 до 19,999 от 20 до 199,99 от 200 до 750

Диапазон измерения напряжения переменного тока в диапазоне частот св. 1 кГц до 10 кГц включ. на пределе, мВ

200 мВ

на пределах,В 2 В

20 В 200 В 750 В

от 20 до 199,99 от 0,2 до 1,9999 от 2,0 до 19,999 от 20 до 199,99 от 200 до 750

Диапазон измерения напряжения переменного тока в диапазоне частот св. 10 кГц до 20 кГц включ. на пределе, мВ

200 мВ

на пределах, В

2 В 20 В 200 В 750 В

от 20 до 199,99

от 0,2 до 1,9999 от 2,0 до 19,999 от 20 до 199,99 от 200 до 750

Наименование характеристики

Значение

Диапазон измерения напряжения переменного тока в диапазоне частот св. 20 кГц до 100 кГц включ. на пределе, мВ

200 мВ

на пределах, В

2 В 20 В 200 В

от 20 до 199,99

от 0,2 до 1,9999 от 2,0 до 19,999 от 20 до 199,99

Пределы допускаемой абсолютной основной погрешности измерения напряжения переменного тока в диапазоне частот от 20 Гц до 1,0 кГц включ. на пределах, мВ

200 мВ 2 В 20 В 200 В 750 В

+0,005 Ш+0,5 +0,003-Ш+2 ±0,003 их+10 ±0,004 их+100 ±0,005 их+1000

Пределы допускаемой абсолютной основной погрешности измерения напряжения переменного тока в диапазоне частот св. 1 кГц до 10 кГц включ. на пределах, мВ

200 мВ 2 В 20 В 200 В 750 В

+0,01Ш+1 +0,006 Ш+5 +0,006 Ш+20 +0,018Ш+200 ±0,01их+1000

Пределы допускаемой абсолютной основной погрешности измерения напряжения переменного тока в диапазоне частот св. 10 кГц до 20 кГц включ. на пределах, В на пределах, мВ

200 мВ 2 В 20 В 200 В 750 В

+0,01Ш+1 +0,006 Ш+5 +0,006 Ш+20 +0,018Ш+200 ±0,025 их+1000

Пределы допускаемой абсолютной основной погрешности измерения напряжения переменного тока в диапазоне частот св. 20 кГц до 100 кГц включ. на пределах, мВ

200 мВ 2 В 20 В 200 В

±0,02-Их+2 +0,015Ш+20 +0,015Ш+200 ±0,025-Их +200

Наименование характеристики

Значение

Диапазон измерения сопротивления постоянного тока на пределе, Ом

200 Ом

на пределах, кОм 2 кОм

20 кОм 200 кОм

на пределе, МОм 2 МОм

0,01 до 199,99 от 0,2 до 1,9999 от 2,000 до 19,999 от 20,00 до 199,99 от 0,2000 до 1,9999

Пределы допускаемой абсолютной основной погрешности измерения сопротивления постоянного тока на пределах, Ом

200 Ом 2 кОм 20 кОм 200 кОм 2 МОм

±0,0035 Ях+0,1 ±0,002 Ях+0,1 ±0,001Ях+5 ±1 10-3Кх+50 ±3 10-3Кх+1000

Диапазон измерения силы постоянного тока на пределе, мкА

200 мкА

на пределах, мА 2 мА

20 мА 200 мА 2000 мА на пределе, А 20 А

от 0,01 до 199,99 от 0,2 до 1,9999 от 2,000 до 19,999 от 20,00 до 199,99 от 200,0 до 1999,9 от 0,001 до 19,999

Пределы допускаемой абсолютной основной погрешности измерения силы постоянного тока, на пределах, мА

200 мкА 2 мА 20 мА 200 мА 2000 мА

на пределе, А

20 А

±0,003 1х+0,0001 ±0,002 1х+0,001 ±0,0011х+0,01 ±0,0011х+0,1 ±0,001Ix+1 *

±0,004 1х +0,02

Диапазон измерения силы переменного тока в диапазоне частот от 20 Гц до 1,0 кГц включ. на пределах, мА

2 мА 20 мА 200 мА 2000 мА на пределе, А 20 А

от 0,2 до 1,9999 от 2,000 до 19,999 от 20,00 до 199,99 от 200,0 до 1999,9 от 0,001 до 19,999

Диапазон измерения силы переменного тока в диапазоне частот от 1 кГц до 10 кГц включ. на пределах, мА

2 мА 20 мА 200 мА 2000 мА

от 0,2 до 1,9999 от 2,000 до 19,999 от 20,00 до 199,99 от 200,0 до 1999,9

Наименование характеристики

Значение

Пределы допускаемой абсолютной основной погрешности измерения силы переменного тока в диапазоне частот от 20 Гц до 1,0 кГц включ. на пределах, мА

2 мА

±0,005 1х+0,001

20 мА

±0,005 1х+0,005

200 мА

±0,003 1х+0,1

2000 мА

±0,003 Ix+1

на пределе, А

20 А

±0,011х*+0,2

Пределы допускаемой абсолютной основной погрешности измерения силы переменного тока в диапазоне частот свыше 1 кГц до 10 кГц включ. на пределах, мА

2 мА

±0,02 1х+0,01

20 мА

±0,005 1х+0,01

200 мА

±0,005 1х+0,1

2000 мА

±0,005 Ix+1

Диапазон измерения частоты переменного тока напряжением от 0,15 В до 5 В на пределах, Гц

20 Гц

от 1 до 19,999

200 Гц

от 20,00 до 199,99

на пределах, кГц 2 кГц

от 0,2000 до 1,9999

20 кГц

от 2,000 до 19,999

200 кГц

от 20,00 до 199,99

на пределе, МГц 2 МГц

от 0,2000 до 1,9999

Пределы допускаемой относительной основной погрешности измерения частоты переменного тока напряжением от 0,15 В до 5 В на пределах, %

20 Гц

±0,05

200 Гц

±0,05

2 кГц

±0,05

20 кГц

±0,05

200 кГц

±0,05

2 МГц

±0,05

Диапазон измерения ёмкости на пределах, пФ

200 пФ

от 0,01 до 199,99

2000 пФ

от 200 до 1999,9

20000 пФ

от 2000 до 19999

на пределах, мкФ 0,2 мкФ

от 0,0200 до 0,1999

2 мкФ

от 0,2 до 1,9999

20 мкФ

от 2 до 19,999

200 мкФ

от 20 до 199,99

2000 мкФ

от 200 до 1999,9

Наименование характеристики

Значение

Диапазон измерения индуктивности на пределах, мГн

2 мГн 20 мГн 200 мГн

от 0,0001 до 1,9999 от 2,0000 до 19,999 от 20,000 до 199,99

Пределы допускаемой абсолютной основной погрешности измерения ёмкости на пределах, пФ

200 пФ 2000 пФ 20000 пФ

на пределах, мкФ

0,2 мкФ 2 мкФ 20 мкФ 200 мкФ 2000 мкФ

±0,02-Сх+3 ±0,02Сх+30 ±0,02Сх+300

*

±0,02-Сх +0,003 ±0,02Сх*+0,03 ±0,02-Сх*+0,3 ±0,02-Сх*+3 ±0,05-Сх*

Пределы допускаемой абсолютной основной погрешности измерения индуктивности на пределах, мГн

2 мГн 20 мГн 200 мГн

±0,03Ьх+0,02 ±0,03 -Ьх+0,2 ±0,03 -Ьх+2

Диапазон измерения напряжения постоянного тока в режиме тестирования p-n перехода, В

от 0 до 1

Пределы допускаемой относительной погрешности измерения напряжения постоянного тока в режиме тестирования p-n перехода, %

±1,0

Пределы допускаемой дополнительной погрешности измерения напряжения и силы постоянного и переменного токов, сопротивления, частоты, емкости и индуктивности, вызванной изменением температуры на 10 °С

не превышают половины пределов основной погрешности

Пределы допускаемой дополнительной погрешности измерения напряжения переменного тока частотой до 100 кГц, вызванной несинусоидальностью формы измеряемого сигнала:

-    при значении коэффициента амплитуды от 3 до 4

-    при значении коэффициента амплитуды более 4

-    при значении коэффициента амплитуды менее 3

не более предела основной погрешности измерения напряжения переменного тока

не нормируются отсутствуют

Пределы допускаемой дополнительной погрешности измерения напряжения и силы постоянного и переменного токов, сопротивления, частоты, емкости и индуктивности, в условиях повышенной влажности, инея, росы

не более предела допускаемой основной погрешности

Наименование характеристики

Значение

Входное активное сопротивление мультиметра:

-    на пределах 200 мВ и 2 В в режиме измерения напряжения постоянного тока, МОм, не менее

-    на пределах 20, 200 и 1000 В в режиме измерения напряжения постоянного тока и на всех пределах в режиме измерения напряжения переменного тока, МОм, не менее

100

1±0,15

Входное сопротивление мультиметра в режиме измерения частоты, кОм, не менее

10

Входная ёмкость мультиметра при измерении напряжения переменного тока, пФ, не более

50

Значение падения напряжения на входных гнездах мультиметра при измерении силы постоянного и переменного токов синусоидальной формы:

-    на пределах 2 мА, 2000 мА, 20 А, В, не более

-    на пределах 20 мА, В, не более

-    на пределах 200 мкА,200 мА, мВ, не более

0,5

3

50

Максимальное падение напряжения на измеряемом сопротивлении, В, не более

3

Нормальные условия измерения:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

П р и м е ч а н и я

* *

1    их, мВ; 1х, мА; 1х , А; Ях, Ом; Сх, пФ; Сх , мкФ; Ьх, м жения, силы тока, сопротивления постоянному току, емкости

2    Погрешности измерения напряжения и силы перемени нусоидальной формы.

3    Величина постоянной составляющей напряжения при ного тока должна быть не более 500 В.

4    При воздействии инея и росы диапазон измеряемых н( нием 20 В, а диапазон измеряемых сопротивлений ограничив?

от +15 до +25 от 30 до 80 от 84 до 106

Гн - измеряемые значения напря-, индуктивности.

юго тока указаны для сигнала си-

измерении напряжения перемен-

апряжений ограничивается значе-1ется значением 20 кОм.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Допускаемые перегрузки в режиме измерения напряжения постоянного тока на пределах измерения 200 мВ, 2 В, 20 В, 200 В, 1000 В,

- напряжением постоянного тока, В

1200

- напряжением переменного тока, В

900

Допускаемые перегрузки в режиме измерения напряжения переменного тока на пределах измерения 200 мВ, 2 В, 20 В, 200 В, 750 В,

- напряжением постоянного тока, В

1200

- напряжением переменного тока, В

900

Допускаемые перегрузки в режиме измерения сопротивления постоянному току на пределах измерения 200 Ом, 2 кОм, 20 кОм,

200 кОм, 2 МОм,

- напряжением постоянного тока, В

100

- напряжением переменного тока, В

100

Наименование характеристики

Значение

Допускаемые перегрузки в режиме измерения силы постоянного тока на пределах измерения 200 мкА, 2 мА, 20 мА:

- силой постоянного тока, мА

30

- силой переменного тока, мА

30

на пределах измерения 200 мА, 2000 мА: - силой постоянного тока, А

3

- силой переменного тока, А

3

на пределе измерения 20 А:

- силой постоянного тока, А

30

- силой переменного тока, А

30

Допускаемые перегрузки в режиме измерения силы переменного тока на пределах измерения 2 мА, 20 мА:

- силой постоянного тока, мА

30

- силой переменного тока, мА

30

на пределах измерения 200 мА, 2000 мА: - силой постоянного тока, А

3

- силой переменного тока, А

3

на пределе измерения 20 А:

- силой постоянного тока, А

30

- силой переменного тока, А

30

Допускаемые перегрузки в режиме измерения частоты на пределах измерения 20, 200 Гц, 2, 20, 200 кГц, 2 МГц - напряжением постоянного тока, В

25

- напряжением переменного тока, В

25

Время измерения мультиметра составляет:

- при измерении напряжения и силы постоянного тока, сопротивления постоянному току, с, не более

0,3

- при измерении напряжения и силы переменного тока, частоты, индуктивности, емкости менее 2 мкФ, с, не более

2

- при измерении емкости св. 2 мкФ, с, не более

5

- при измерении емкости св. 100 мкФ, с, не более

20

Время установления рабочего режима, минут, не более

1

Время непрерывной работы в условиях эксплуатации, ч, не менее

48

Диапазон напряжения питания мультиметра, при сохранении технических характеристик, В

от 2 до 4

Сила тока, потребляемого от батареи или аккумуляторов: - для мультиметра В7-86, В7-86/1, В7-86/2 мА, не более

50

- для мультиметра В7-86/2 в режиме беспроводной связи, мА, не более

95

Габаритные размеры мультиметра В7-86, мм, не более - длина

78

- ширина

160

- высота

36,5

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +50

- относительная влажность, %

до 100 при +35 °С

- атмосферное давление, кПа

от 70 до 106,7

Средний срок службы, лет

15

Средняя наработка на отказ, ч

40000

Лист № 11 Всего листов 13

Продолжение таблицы 3

Наименование характеристики

Значение

Среднее время восстановления работоспособного состояния мультиметра (ТВ) составляет не более, мин

90

П р и м е ч а н и е - В режимах измерения емкости и индуктивности прибор не защищен от перегрузок.

Знак утверждения типа

наносят на лицевую панель мультиметра методом офсетной печати, на титульный лист руководства по эксплуатации и формуляра - типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование, тип

Обозначение

Количество

В7-86

В7-86/1

В7-86/2

Мультиметр В 7-86

ИСМК.411257.002

1

Мультиметр В 7-86/1

ИСМК.411257.002-01

1

Мультиметр В 7-86/2

ИСМК.411257.002-02

1

Запасные части и принадлежности (ЗИП)

Кабель (Чёрный)

Хв4.853.172

1

1

1

Кабель (Красный)

Хв4.853.172-01

1

1

1

Вставка плавкая ВП2Б-1В 3,15 А 250 В

ОЮ0.481.005 ТУ

1

1

1

Щуп игольчатый

Хв4.266.005

2

2

2

Футляр

ИСМК.323361.001

1

1

1

Г альванический элемент питания типоразмера АА 1,5 В *

2

Аккумулятор типоразмера АА 1,2 В *

2

2

Источник питания (для зарядки АКБ)

ИСМК.436231.002

1

1

USB приемо-передатчик (интерфейс IEEE 802.15.4)

ИСМК.464421.001

1

Носитель данных CD (программа v7-86.exe)

ИСМК.467371.002

1

Эксплуатационная документация

Мультиметры В7-86, В7-86/1, В7-86/2. Руководство по эксплуатации

ИСМК.411257.001 РЭ

1

1

1

Мультиметры В7-86, В7-86/1, В7-86/2. Формуляр

* - Необходимость поставки определяет

ИСМК.411257.001 ФО ся при заказе

1

1

1

Поверка

осуществляется по документу ИСМК.411257.001 РЭ «Мультиметры В7-86, В7-86/1, В7-86/2. Руководство по эксплуатации», раздел 12 «Поверка прибора», утвержденному ФБУ «Краснодарский ЦСМ» 30.03.2018г.

Основные средства поверки:

-    калибратор универсальный Н4-7, регистрационный номер 22125-01;

-    генератор сигналов Г4-219, регистрационный номер 32580-12;

-    меры ёмкости образцовые Р597, регистрационный номер 2684-70;

-    меры индуктивности и добротности Р593, регистрационный номер 2412-69;

-    мера электрического сопротивления постоянного тока многозначная типа Р3026, регистрационный номер 8478-81;

-    магазин сопротивлений Р40108, регистрационный номер 9381-83.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мультиметров В7-86, В7-86/1, В7-86/2 с требуемой точностью.

Знаки поверки наносятся на мастичные пломбы, закрывающие доступ к винтам крепления нижней крышки корпуса мультиметра.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ Р 8.648-2015. Государственная поверочная схема для средств измерений перемен-

2    9

ного электрического напряжения до 1000 В в диапазоне частот Г10" ...2^10 Гц

Приказ Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016г. Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления

ИСМК.411257.001 ТУ Мультиметры В7-86, В7-86/1, В7-86/2. Технические условия.

Другие Мультиметры

72170-18
M9181A Мультиметры цифровые модульные
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Мультиметры цифровые модульные M9181A (далее - модули) предназначены для измерения напряжения и силы постоянного и переменного тока, сопротивления на постоянном токе.
72879-18
34460A, 34461A Мультиметры цифровые
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Мультиметры цифровые 34460A, 34461A (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, электрической емкости, опред...
72880-18
34450A Мультиметры цифровые
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Мультиметры цифровые 34450A (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, электрической емкости, определения т...
71897-18
ЦММ1 Мультиметры цифровые
ООО Фирма "Информтест", г.Москва
Мультиметры цифровые ЦММ1 (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного токов, силы постоянного и переменного токов, сопротивления постоянному току и частоты периодических сигналов по одному изолированному кан...
Мультиметры цифровые (далее - мультиметры) APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502 предназначены для измерений напряжения и силы постоянного и переме...
