Весы автомобильные М8200Б

Номер в ГРСИ РФ: 72986-18
Категория: Весы
Производитель / заявитель: ООО НПП "Метра", г.Обнинск
Скачать
72986-18: Описание типа СИ Скачать 198 КБ
Заказать
Поставщик: ООО «Мир Весов»
Весы автомобильные М8200Б поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Весы автомобильные М8200Б (далее — весы) предназначены для измерений массы.

Информация по Госреестру

Основные данные
Номер по Госреестру 72986-18
Наименование Весы автомобильные
Модель М8200Б
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 30.10.2023
Производитель / Заявитель

ООО НПП "Метра", г.Обнинск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1731
Найдено поверителей 70
Успешных поверок (СИ пригодно) 1724 (100%)
Неуспешных поверок (СИ непригодно) 7 (0%)
Актуальность информации 24.11.2024

Поверители

Скачать

72986-18: Описание типа СИ Скачать 198 КБ

Описание типа

Назначение

Весы автомобильные М8200Б (далее — весы) предназначены для измерений массы.

Описание

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть сохранено в запоминающем устройстве или передано через цифровой интерфейс.

Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1—2011) (далее — датчики) и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011 или устройства обработки аналоговых данных Т.2.2.3 ГОСТ OIML R 76-1—2011).

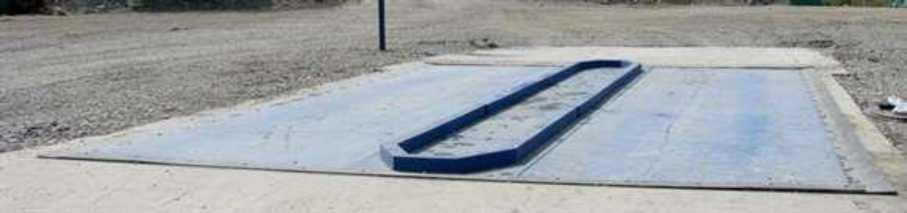

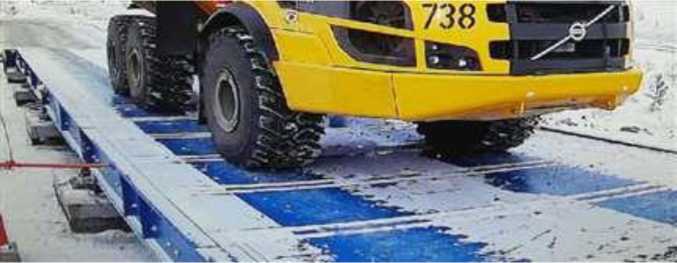

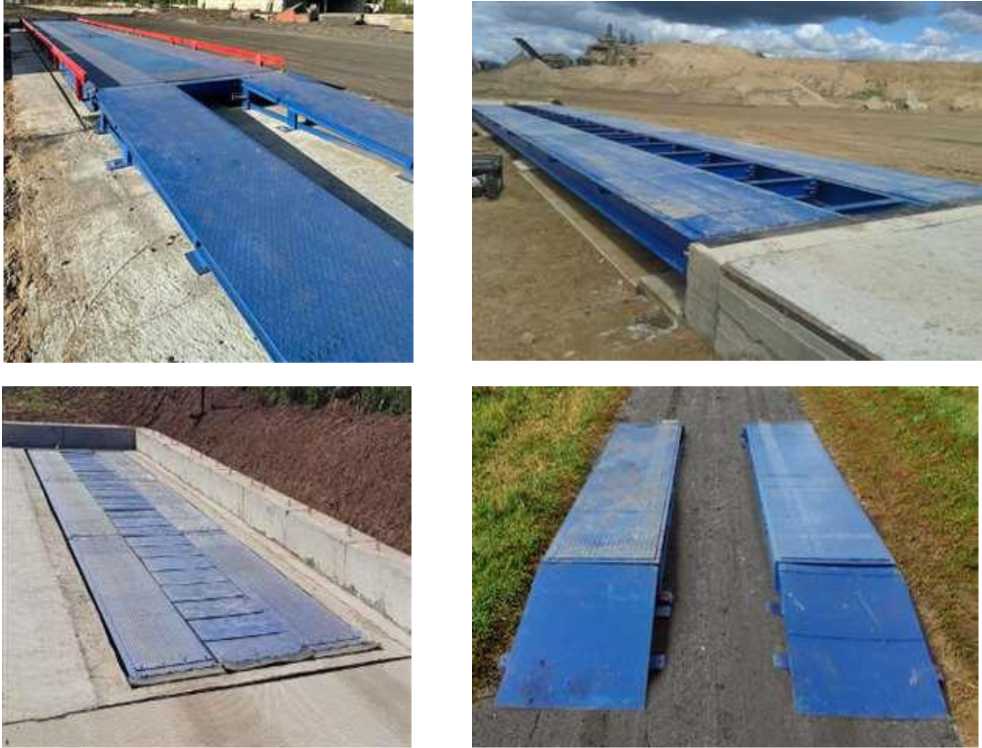

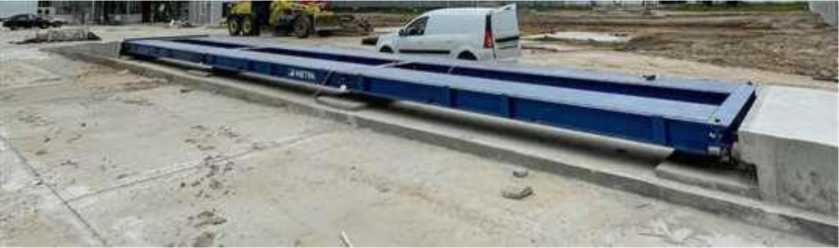

ГПУ включает в себя одну или несколько платформ, представляющих собой металлическую конструкцию. Каждая платформа опирается на датчики в количестве не менее четырех штук. ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна (врезной вариант) или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется наклонными пандусами. ГПУ монтируется на железобетонный фундамент или другое, заранее подготовленное, недеформируемое основание (свайное, асфальтобетонное, металлическое, щебёночное и т.п.).

В весах используются датчики весоизмерительные тензорезисторные:

- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS, Госреестр № 57673-14;

- датчики весоизмерительные тензорезисторные QS, модификации QS и QSEB, Госреестр № 78206-20;

- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZSFY, Госреестр № 75819-19;

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации B9F, НМ9В, НМ14Н1, Н8С, Госреестр № 55371-19, № 55371-13;

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQB, Госреестр № 77382-20;

- датчики весоизмерительные тензорезисторные МВ 150, Госреестр № 44780-10;

- датчики весоизмерительные тензорезисторные Shear Beam, модификации 65040, Госреестр № 58367-14;

- датчики весоизмерительные сжатия 740, Госреестр № 50842-12;

- датчики весоизмерительные тензорезисторные C, модификации C16A, Госреестр № 60480-15;

- датчики весоизмерительные тензорезисторные C, модификации C16A, Госреестр № 67871-17;

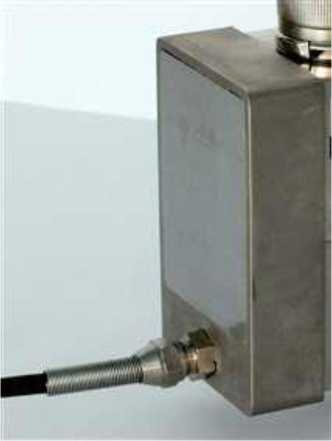

- датчики весоизмерительные сжатия 740DMET, Госреестр № 71570-18.

Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к весоизмерительному прибору. В сочетании с датчиками 740DMET с цифровым выходным сигналом в качестве терминала используется прибор Микросим М10 или персональный компьютер (далее - ПК) со специализированным программным обеспечением. Индикатор или комбинация устройства обработки аналоговых данных и терминала М10 либо ПК со специализированным программным обеспечением, применяется при использовании датчиков с аналоговым выходным сигналом.

В весах используются приборы весоизмерительные Микросим, модификации М0601 (исполнения М0601-БМ-2, М0601-БМ-3 или М0601-БМ-4), М0808 (совместно с ПК) и М10, Госреестр № 55918-13, № 75654-19. Весы оснащены интерфейсами RS-232 или RS-485 или USB.

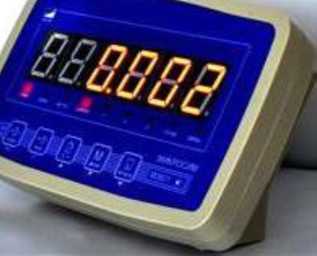

Общий вид весоизмерительных приборов представлен на рисунке 2.

М0601-БМ-4

М0601-БМ-2

М0601-БМ-3

М0601

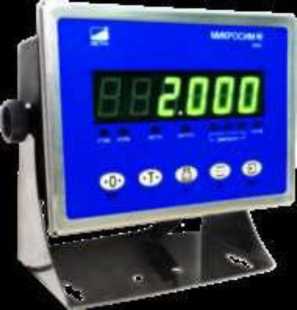

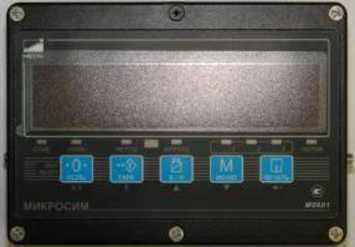

Рисунок 2 - Общий вид весоизмерительных приборов (М0601)

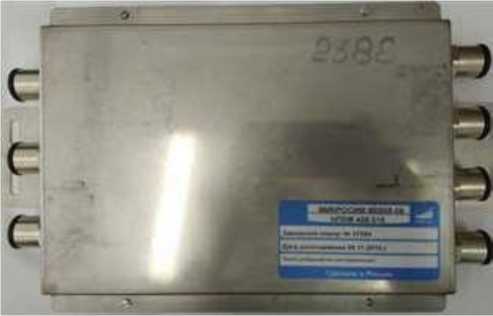

М0808

М10

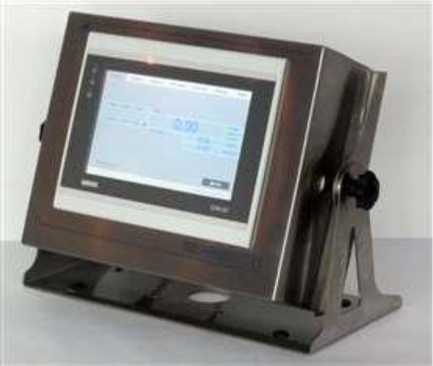

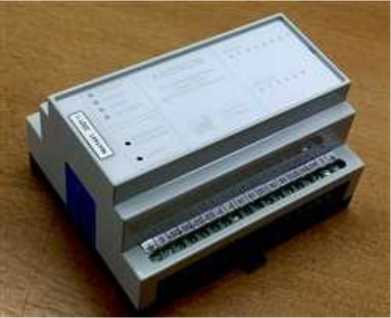

Рисунок 2 - Общий вид весоизмерительных приборов (продолжение: М0808, М10)

Модификации весов имеют обозначения вида М8200Б - [1] - [2] - [3] - [4] - [5] - [6], расшифровка обозначений приведена в таблице 1.

Таблица 1 - Расшифровка индексов в обозначении модификаций

Индекс

Значение

Расшифровка

[1]

30; 60; 100; 15/30; 30/40; 30/60; 60/80; 60/100; 60/150

Максимальная нагрузка (Max) - для однодиапазонных весов, (Max1/Max2) - многоинтервальных весов, в тоннах

[2]

От 6 до 43

Длина платформы в метрах, округляется до целого числа

[3]

М06, М10, ПК

Условное обозначение весоизмерительного прибора: М06 - индикатор М0601;

М10 - терминал М10 (используется с датчиками 740DMET напрямую и с остальными датчиками через М0808);

ПК - при использовании датчиков 740DMET и остальных датчиков с М0808

[4]

B9F, С16А, НМ9В, НМ14Н1, Н8С, МВ150, QS, QSEB, SQB, ZSFY, 65040, 740, 740DMET

Модификация датчика

[5]

От 000 до 999

Порядковый номер разработки

[6]

К, БФ

Способ установки весов:

К - установка в котлован;

БФ - установка на бетонные плиты или бетонную дорогу;

Позиция отсутствует - установка на поверхность с пандусами

Схема пломбировки от несанкционированного доступа представлена на рисунках 3 - 5.

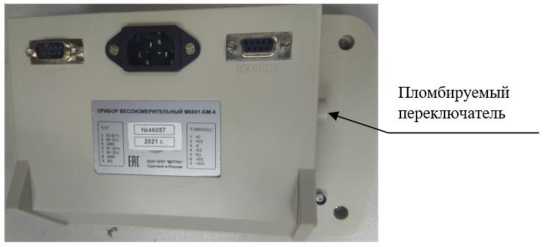

Пломбируемый переключатель

Клеймо иредирня! ня-mi ошвигсля

’ | кина ■

I ант?"] I

ГЙомер прибора^

М0601-БМ-2

М0601-БМ-3

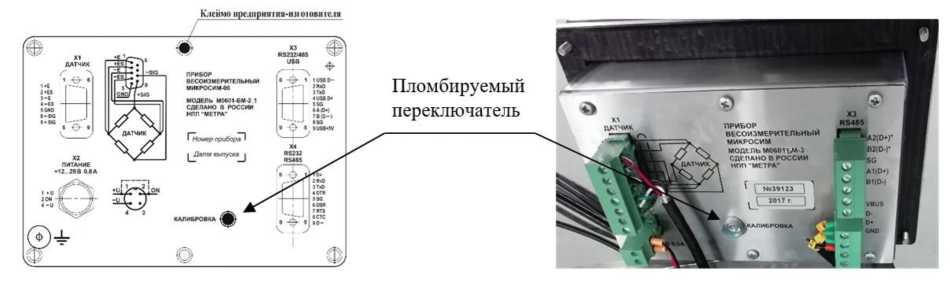

Рисунок 3 - Схема пломбировки приборов М0601 от несанкционированного доступа (М0601-БМ-2, М0601-БМ-3)

М0601-БМ-4

Рисунок 3 - Схема пломбировки приборов М0601 от несанкционированного доступа (продолжение: М0601-БМ-4)

Место пломбировки разрушаемой наклепкой

СДЕЛАНО В РОССИИ

ОААТЧИК

МИКРОСИМ /\ПРЕОБРАЗОВАТЕЛЬ ЦИФРОВОЕ

ВЕСОИЗМЕРИТЕЛЬНЫМ МО8ОВ

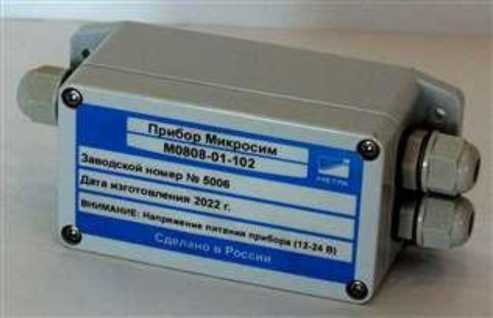

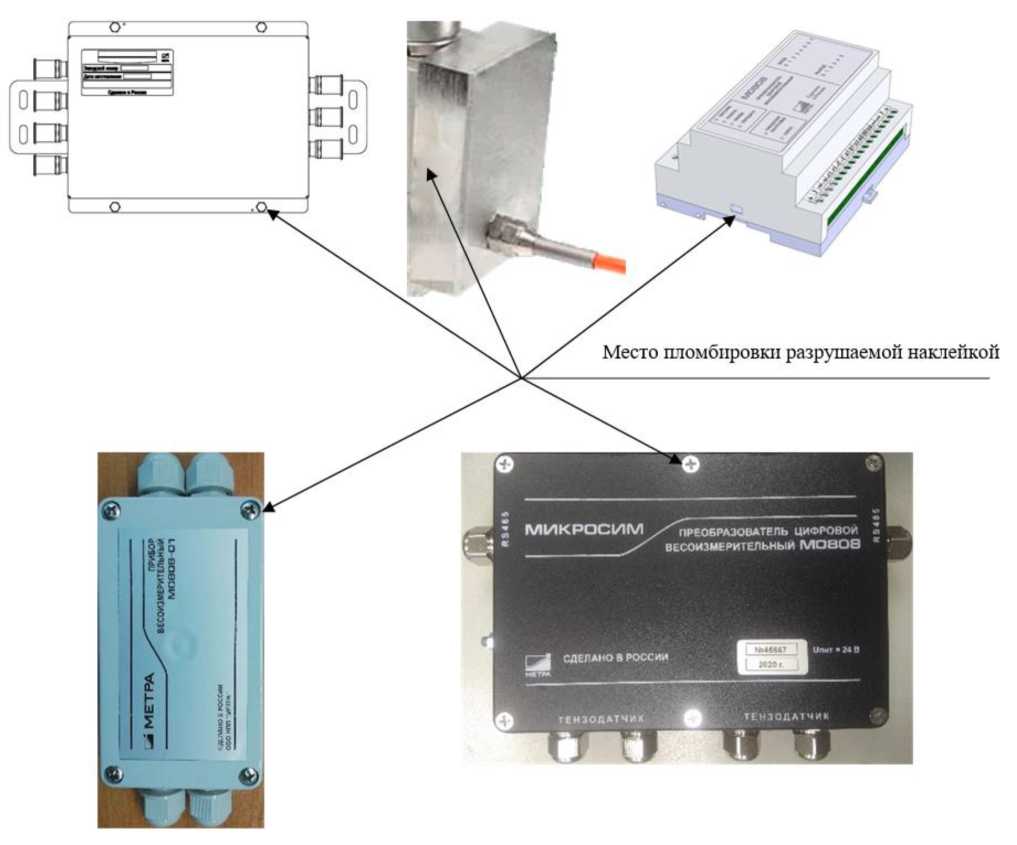

Рисунок 4 - Схема пломбировки приборов М0808 от несанкционированного доступа

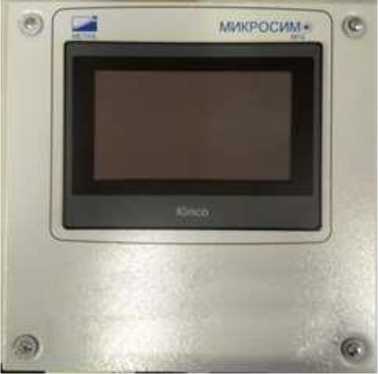

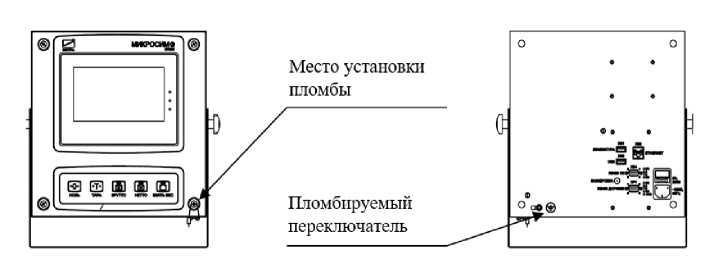

Рисунок 5 - Схема пломбировки приборов М10 от несанкционированного доступа

Заводской номер в виде арабских цифр и знак утверждения типа наносятся методом термотрансферной печати на маркировочную табличку средства измерений в виде наклейки и/или металлической таблички, располагаемой на грузоприемном устройстве весов и/или на весоизмерительном приборе и/или на корпусе электрического шкафа.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным (в случае, если ПК не используется), используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Специализированное ПО, устанавливаемое на ПК является автономным и разделено на метрологически значимую и не значимую части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам регулировки возможен только при нарушении пломбы и изменения положения переключателя. Для дополнительной защиты автономного ПО применяется разграничение прав доступа к параметрам регулировки посредством пароля.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

М0601

М0808

М10

ПК

Идентификационное наименование ПО

«Сеть автомобильных весов/Автомобильные весы», ASNET, модуль весовой обработки и контроля целостности калибровочных данных ScaleLib.dll

Номер версии

(идентификационный номер) ПО

не ниже

Ed 5.xx*

не ниже

Ed 0.xx*; Ed 1.хх*

не ниже

001.хх*

не ниже

1.2.0.x*

Цифровой идентификатор ПО

Другие идентификационные данные, если имеются

* Обозначения «х» или «хх» не относятся к метрологически значимому ПО

Технические характеристики

Таблица 3

Характеристика

Значение

Класс точности по ГОСТ OIML R 76-1—2011

III

Диапазон уравновешивания тары

100 % Мах

Таблица 4 - Однодиапазонные весы

Характеристика

Модификации

М8200Б-30

М8200Б-60

М8200Б-100

Максимальная нагрузка (Мах), т

30

60

100

Поверочный интервал (е) и действительная цена деления шкалы (d), е = d, т

0,01

0,02

0,05

Число поверочных интервалов (п)

3000

3000

2000

Таблица 5 - Многоинтервальные весы

Характеристика

Модификации

М8200Б-15/30

М8200Б-30/40

М8200Б-30/60

Максимальная нагрузка (Мах1/Махг), т

15/30

30/40

30/60

Поверочный интервал (е i/ег) и действительная цена деления шкалы (di/d2), ei = di, т

0,005/0,010

0,010/0,020

0,010/0,020

Число поверочных интервалов (П1/П2)

3000/3000

3000/2000

3000/3000

Таблица 6 - Многоинтервальные весы

Характеристика

Модификации

М8200Б-60/80

М8200Б-60/100

М8200Б-60/150

Максимальная нагрузка (Мах1/Махг), т

60/80

60/100

60/150

Поверочный интервал (е 1/е2) и действительная цена деления шкалы (di/d2), а = di, т

0,020/0,050

0,020/0,050

0,020/0,050

Число поверочных интервалов (П1/П2)

3000/1600

3000/2000

3000/3000

Таблица 7 - Технические характеристики

Диапазон температуры для грузоприемного устройства (далее -ГПУ), °C, при использовании датчиков:

- B9F, НМ9В, НМ14Н1, Н8С, МВ150, 740

- C16A

- QS, QSEB, SQB, ZSFY, 740DMET

- 65040, QS (Госреестр № 57673-14)

от -30 до +40 от -50 до +50 от -40 до +40 от -10 до +40

Диапазон температуры для весоизмерительных приборов °C: - М0601 и М0808 - М10 - ПК

от -35 до +40 от 0 до +45 от 0 до +40

Параметры электропитания весов от сети переменного тока: - напряжение, В

- частота, Гц

+ 0% +10 % 220 -15 %

50±1

Продолжение таблицы 7

Габаритные размеры платформы ГПУ весов, м, не более: - длина - ширина

43 8

Масса весов, т, не более

100

Знак утверждения типа

наносят на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы

_

1 шт.

Руководство по эксплуатации

_

1 экз.

Компакт-диск с программным обеспечением

_

1 шт.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.

Нормативные документы

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 4274-240-10850066-2018 «Весы автомобильные М8200Б. Технические условия».
