Машины испытательные ПГМ-МГ4, ПМ-МГ4
| Номер в ГРСИ РФ: | 74127-19 |
|---|---|
| Производитель / заявитель: | ООО "СКБ Стройприбор", г.Челябинск |
Машины испытательные ПГМ-МГ4, ПМ-МГ4 (далее - машины) предназначены для измерений силы, при проведении механических испытаний образцов строительных материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74127-19 |
| Наименование | Машины испытательные |
| Модель | ПГМ-МГ4, ПМ-МГ4 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.02.2024 |
Производитель / Заявитель
ООО "СКБ Стройприбор", г.Челябинск; ООО "КТБ Стройприбор", г.Челябинск; ООО "Стройприбор-1", г.Челябинск; ООО "Вектор-НК", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 206 |
| Найдено поверителей | 31 |
| Успешных поверок (СИ пригодно) | 205 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 74127-19: Описание типа СИ | Скачать | 285.8 КБ | |
| 74127-19: Методика поверки МП 26.51.62.120-063-2018 | Скачать | 2 MБ |
Описание типа
Назначение
Машины испытательные ПГМ-МГ4, ПМ-МГ4 (далее - машины) предназначены для измерений силы, при проведении механических испытаний образцов строительных материалов.
Описание
Принцип действия машин основан на преобразовании силы, приложенной к испытываемому образцу, тензорезисторным датчиком в электрический сигнал, изменяющийся пропорционально этой силе. Электрический сигнал регистрируется блоком управления, где обрабатывается и результаты измерений, в единицах силы, отображаются на дисплее.
Конструктивно машины состоят из нагружающего устройства и силоизмерителя. Нагружающее устройство состоит из силовой рамы и механизма нагружения. Силоизмеритель состоит из одного либо двух тензопреобразователей, блока управления с дисплеем, соединяемого при помощи кабеля с тензопреобразователем и приводом. Машины ПГМ-МГ4 могут выпускаться с квадратной либо круглой опорной плитой.
Блок управления (CBMI или CBMII) служит для обработки сигнала с тензопреобразователя, управления процессом нагружения и отображения результатов измерений. На лицевой панели блока управления имеется дисплей и клавиатура управления машиной.
На правой боковой панели блока управления расположено гнездо соединительного разъема для подключения, через соответствующие кабели, к нагружающему устройству.
Машины ПГМ-МГ4 выпускаются десяти модификаций, которые отличаются пределами измерений, функциональными возможностями, габаритными размерами и массой.
Обозначение машин ПГМХ.В-МГ4, где
Х - наибольший предел измерений;
В - вариант исполнения (1- однодиапазонная; 2 - двухдиапазонная; А - двухдиапазонная с увеличенным ходом поршня рабочего цилиндра)
Машины ПМ-МГ4 выпускаются одиннадцати модификаций, которые отличаются пределами измерений, габаритными размерами, массой и вариантом исполнения привода механизма нагружения.
Обозначение машин ПМВ-ХМГ4, где
В - вариант исполнения привода механизма нагружения (Р - ручной; Э - электрический);
Х - наибольший предел измерений.
Общий вид машин представлен на рисунках с 1 по 6.
Схема пломбировки от несанкционированного доступа представлены на рисунке 7.

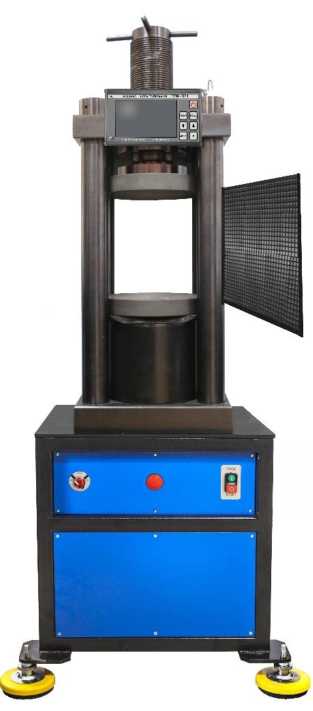

Рисунок 1- Общий вид машин испытательных ПГМ1000-МГ4, ПГМ1500-МГ4 и ПГМ500.А-МГ4

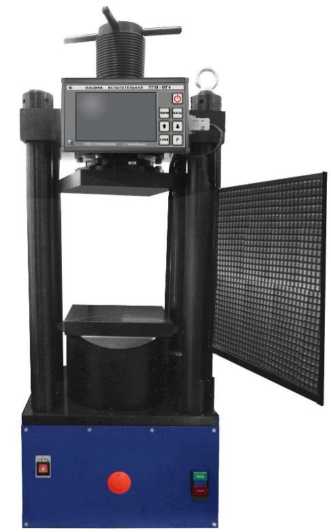

Рисунок 2 - Общий вид машин испытательных ПГМ250-МГ4 и ПГМ500-МГ4

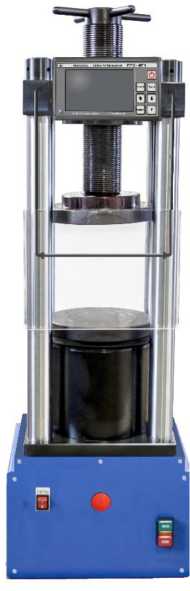

Рисунок 3 - Общий вид машины испытательной ПГМ250.А-МГ4
Рисунок 4 - Общий вид машин испытательных ПМЭ-50МГ4 и ПМЭ-100МГ4
Рисунок 5 - Общий вид машин испытательных ПМЭ-МГ4
Рисунок 6 - Общий вид машин испытательных ПМР-МГ4
а). Место пломбирования блока управле- б). Место пломбирования блока управления CBMII ния CBMI (на боковой панели) (на задней панели)
Рисунок 7 - Схема пломбировки от несанкционированного доступа.
Программное обеспечение
Машины имеют встроенное программное обеспечение (ПО) (микропрограмма блока управления с защитой от считывания и перезаписи), управляющая программа блока управления реализует сбор, передачу, обработку, хранение и представление измерительной информации. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
для блока управления СВМ1 |
для блока управления СВМП | |
|
Идентификационное наименование ПО |
PGM_EL |
PM_EL |
|
Номер версии (идентификационный номер) ПО |
V2.03 |
V1.01 |
|
Цифровой идентификатор ПО |
349E |
27AA |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Модификация / Значение | |||
|
ПГМ250.2-МГ4 |
ПГМ250.А-МГ4 |
ПГМ500.2-МГ4 |
ПГМ500.А-МГ4 | |
|
Диапазоны измерений силы (нагрузки), кН - основной - дополнительный |
от 15 до 250 от 1 до 20 |
от 15 до 250 от 1 до 20 |
от 30 до 500 от 2 до 40 |
от 30 до 500 от 2 до 40 |
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
± 1 | |||
|
Цена единицы наименьшего разряда, кН, в диапазоне: от 1 до 75 кН включ. св. 75 до 500 кН |
0,001 0,010 | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Модификация / Значение | |||
|
ПГМ250.1-МГ4 |
ПГМ500.1-МГ4 |
ПГМ1000.1- МГ4 |
ПГМ1500.1-МГ4 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений силы (нагрузки), кН |
от 15 до 250 |
от 30 до 500 |
от 60 до 1000 |
от 75 до 1500 |
Продолжение таблицы 3
|
Наименование характеристики |
Модификация / Значение | |||
|
ПГМ250.1- МГ4 |
ПГМ500.1- МГ4 |
ПГМ1000.1- МГ4 |
ПГМ1500.1- МГ4 | |
|
1 |
2 |
3 |
4 |
5 |
|
Пределы допускаемой относи- | ||||
|
тельной погрешности измере- |
± 1 | |||
|
ний силы (нагрузки), % | ||||
|
Цена единицы наименьшего разряда, кН, в диапазоне: от 1 до 75 кН включ. |
0,001 |
0,001 |
0,001 |
0,001 |
|
св. 75 до 500 кН включ. |
0,010 |
0,010 |
0,010 |
0,010 |
|
св. 500 до 1500 кН |
- |
- |
0,100 |
0,100 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Модификация / Значение | |
|
ПГМ1000.2-МГ4 |
ПГМ1500.2-МГ4 | |
|
Диапазон измерений силы (нагрузки), кН - основной - дополнительный |
от 60 до 1000 от 3 до 60 |
от 75 до 1500 от 4 до 75 |
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
± 1 | |
|
Цена единицы наименьшего разряда, кН, в диапазоне: от 1 до 75 кН, включ. св. 75 до 500 кН, включ. свыше 500 до 1500 кН |
0,001 0,010 0,100 | |
Таблица 5 - Метрологические характеристики
|
Модификация |
Диапазон измерений силы (нагрузки), кН |
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
Цена единицы наименьшего разряда, кН |
|
ПМР-1МГ4 ПМЭ-1МГ4 |
от 0,02 до 1,00 |
± 1 |
0,0001 |
|
ПМР-2МГ4 ПМЭ-2МГ4 |
от 0,04 до 2,00 |
0,0001 | |
|
ПМР-3МГ4 ПМЭ-3МГ4 |
от 0,06 до 3,00 |
0,0001 | |
|
ПМЭ-5МГ4 |
от 0,1 до 5,0 |
0,0001 | |
|
ПМЭ-10МГ4 |
от 0,2 до 10,0 |
0,001 | |
|
ПМЭ-20МГ4 |
от 0,4 до 20,0 |
0,001 | |
|
ПМЭ-50МГ4 |
от 1 до 50 |
0,001 | |
|
ПМЭ-100МГ4 |
от 2 до 100 |
0,001 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Модификация / Значение | |||
|
ПГМ250.1-МГ4 ПГМ250.2-МГ4 |
ПГМ250.А -МГ4 |
ПГМ500.1-МГ4 ПГМ500.2-МГ4 |
ПГМ500 .А-МГ4 | |
|
1 |
2 |
3 |
4 |
5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 от 49 до 51 | |||
Продолжение таблицы 6
|
Наименование характеристики |
Модификация / Значение | |||
|
ПГМ250.1-МГ4 ПГМ250.2-МГ4 |
ПГМ250. А-МГ4 |
ПГМ500.1-МГ4 ПГМ500.2-МГ4 |
ПГМ500. А-МГ4 | |
|
1 |
2 |
3 |
4 |
5 |
|
Потребляемая мощность, В^А, не более |
500 |
500 |
530 |
900 |
|
Диапазон регулирования скорости нагружения, кН/с |
от 0,05 до 12,00 |
от 0,05 до 12,00 |
от 0,05 до 15,00 |
от 0,05 до 15,00 |
|
Диапазон регулирования скорости перемещения опорной плиты, мм/мин |
- |
от 3 до 50 |
- |
от 3 до 50 |
|
Рабочий ход опорной плиты, мм, не менее |
10 |
48 |
10 |
48 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
1200 420 550 |
1420 420 550 |
1280 450 570 |
1790 950 850 |
|
Масса, кг, не более |
280 |
280 |
300 |
500 |
|
Условия эксплуатации: -температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 84 до 106 | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
5000 | |||
|
Степень защиты оболочки |
IP20 по ГОСТ 14254-2015 | |||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Модификация / Значение | |
|
ПГМ1000.1-МГ4 ПГМ1000.2-МГ4 |
ПГМ1500.1-МГ4 ПГМ1500.2-МГ4 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 от 49 до 51 | |
|
Потребляемая мощность, В^А, не более |
1050 |
1650 |
|
Диапазон регулирования скорости нагружения, кН/с |
от 0,5 до 20,0 | |
|
Рабочий ход опорной плиты, мм, не менее |
10 |
23 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
2000 810 760 | |
|
Масса, кг, не более |
600 |
700 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 84 до 106 | |
Продолжение таблицы 7
|
Наименование характеристики |
Модификация / Значение |
|
ПГМ1000.1-МГ4 ПГМ1500.1-МГ4 ПГМ1000.2-МГ4 ПГМ1500.2-МГ4 | |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
5000 |
|
Степень защиты оболочки |
1Р20 по ГОСТ 14254-2015 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Модификация / Значение | |||
|
ПМР-1МГ4 ПМР-2МГ4 ПМР-3МГ4 |
ПМЭ-1МГ4 ПМЭ-2МГ4 ПМЭ-3МГ4 |
ПМЭ-5МГ4 ПМЭ-10МГ4 ПМЭ-20МГ4 |
ПМЭ-50МГ4 ПМЭ-100МГ4 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 от 49 до 51 | |||
|
Потребляемая мощность, В^А, не более |
4,5 |
250 |
1500 | |
|
Диапазон регулирования скорости нагружения, кН/с |
- |
от 0,05 до 2,50 |
от 0,05 до 10,00 | |
|
Диапазон регулирования скорости перемещения опорной плиты, мм/мин |
- |
от 3 до 12 |
от 3 до 100 | |
|
Рабочий ход опорной плиты, мм, не менее |
22 |
22 |
180 | |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
610 285 285 |
630 460 285 |
1400 700 600 | |
|
Масса, кг, не более |
28 |
45 |
280 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 84 до 106 | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
5000 | |||
|
Степень защиты оболочки |
1Р20 по ГОСТ 14254-2015 | |||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, в центре листа, типографским способом и на лицевой панели блока управления фотохимическим способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная ПГМ-МГ4, ПМ-МГ4 |
1 шт. | |
|
Кабель соединительный |
1 шт. | |
|
Кабель сетевой |
1 шт. | |
|
Кабель USB |
1 шт. | |
|
CD с программным обеспечением |
1 шт. |
Продолжение таблицы 9
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
Э 26.51.62.120-063 |
1 экз. |
|
Методика поверки |
МП 26.51.62.120-063-2018 «ГСИ. Машины испытательные ПГМ-МГ4, ПМ-МГ4. Методика поверки» |
1 экз. |
Поверка
осуществляется по документу МП 26.51.62.120-063-2018 «ГСИ. Машины испытательные
ПГМ-МГ4, ПМ-МГ4. Методика поверки», утвержденному ООО «ТестИнТех» 06 июня 2018 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,24 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационных документах
Нормативные документы
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ТУ 26.51.62.120-063-12585810-2017 Машины испытательные ПГМ-МГ4, ПМ-МГ4. Технические условия
