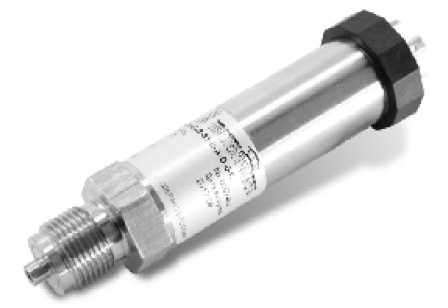

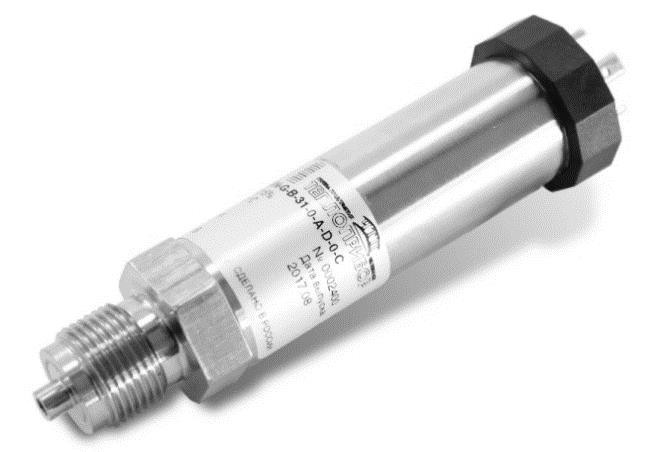

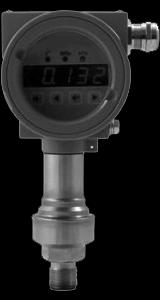

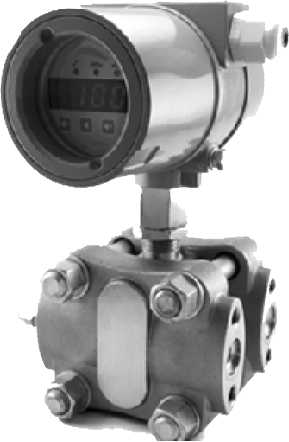

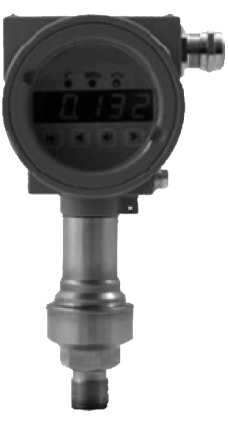

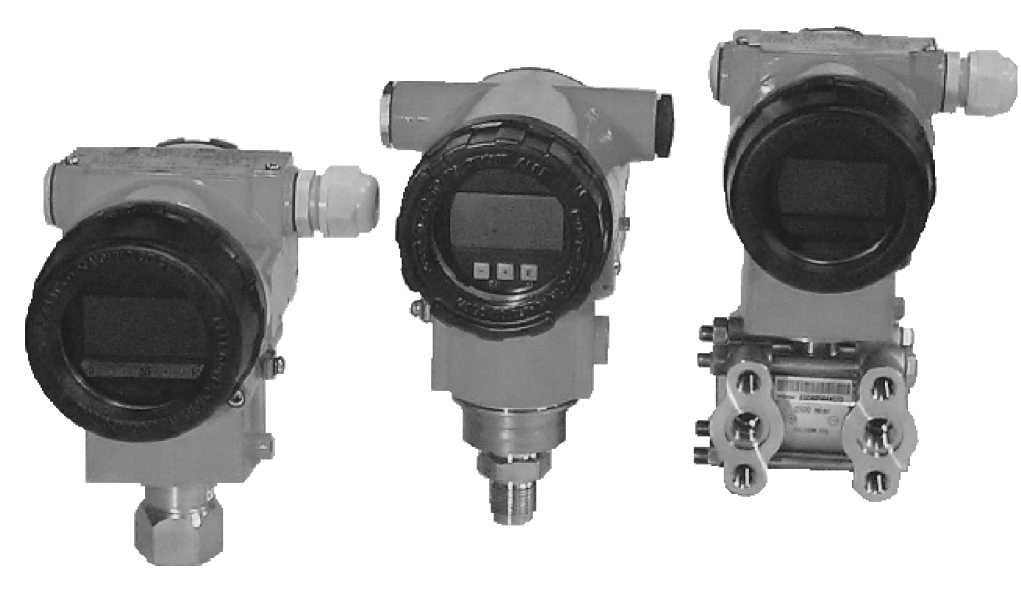

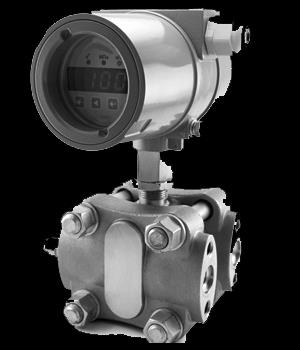

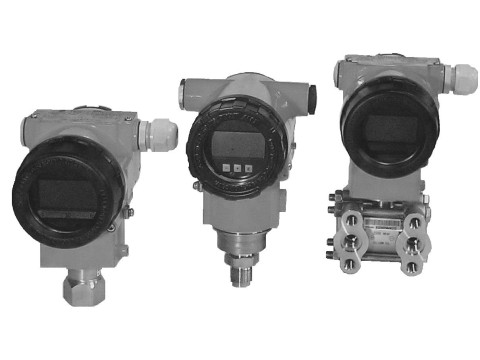

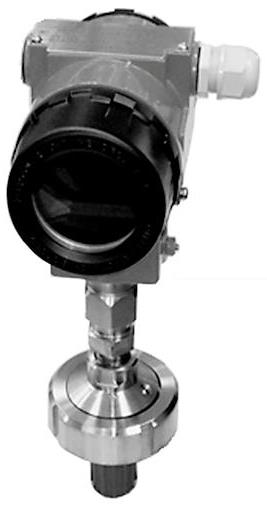

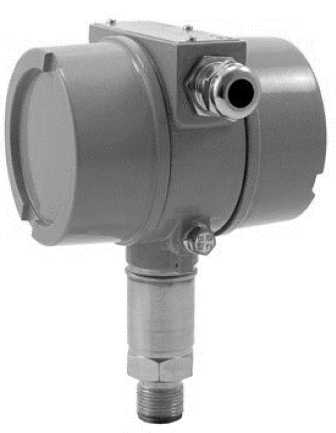

Датчики давления CROCUS M, CROCUS L, CROCUS B, CROCUS F

1

2

3

4

5

6

7

8

9

10

11

12

2

3

4

5

6

7

8

9

10

11

12

1

2

3

4

5

6

7

8

9

10

11

12

1

2

3

4

5

6

7

8

9

10

11

12

Идентификационные данные (признаки)

Значение, не ниже

CROCUS M

CROCUS L

CROCUS B

CROCUS F

Идентификационное наименование ПО

_

_

RU.51465965.0010

0-0000

RU.421820.00012-0000

Номер версии (идентификационный номер) ПО

01.00.00

1.5

7.01.0000

11

Цифровой идентификатор программного обеспечения

отсутствует

отсутствуе т

отсутствует

отсутствует

Диапазоны измерений, кПа 1) 2)

Минимальная величина перенастраиваемого диапазона измерений, кПа

Обозначение диапазона измерений для датчика

CROCUS M G, CROCUS M A

избыточного давления

абсолютного давления

избыточного давления

абсолютного давления

от -10,0 до 10,0

от 0 до 10,0

0,1

1C

2C

от -25,0 до 25,0

от 0 до 25,0

1,0

1E

2E

от -40,0 до 40,0

от 0 до 40,0

2,0

1F

2F

от -100,0 до 100,0

от 0 до 100,0

5,0

1H

2H

от -100,0 до 160,0

от 0 до 160,0

10,0

1K

2K

от -100,0 до 400,0

от 0 до 400,0

20,0

1M

2M

от -100,0 до 1000,0

от 0 до 1000,0

50,0

1P

2P

от -100,0 до 4000,0

от 0 до 4000,0

200,0

1S

2S

CROCUS M D 3)

разности давлений

от -1,0 до 1,0

_

7В

от -2,5 до 2,5

_

7С

от -10,0 до 10,0

0,5

7D

от -40,0 до 40,0

2,5

7F

от -100,0 до 100,0

5,0

7G

от -100,0 до 250,0

15,0

7H

от -100,0 до 1600,0

80,0

7L

Примечания:

1) Диапазон измерений давления может быть настроен на любой диапазон, лежащий внутри приведенного в таблице.

2) Минимальный шаг перенастройки диапазона измерений от 1 Па до 1 кПа. Конкретное значение приведено в эксплуатационной документации.

3) Максимальное рабочее (статическое) давление датчиков разности давлений для диапазонов 7D, 7F, 7G, 7H, 7L - 24000 кПа.

Пределы измерений, кПа1) 2)

Минимальная разность между ВПИ и НПИ, кПа

Максимальная разность между ВПИ и НПИ, кПа (ДИтах)

Кп 3)

Обозначение диапазона измерений для датчика

CROCUS L G, CROCUS L A

избыточного давления

абсолютного давления

избыточного давления

абсолютного давления

от -6,0 до 6,0

_

0,6

6,0

1

1E

_

от -40,0 до 40,0

от 0 до 40,0

2,0

40,0

1

1F

2F

от -100,0 до 100,0

от 0 до 100,0

2,5

100,0

2,5

1H

2H

от -100,0 до 160,0

от 0 до 160,0

2,5

160,0

1,56

1J

2J

от -100,0 до 250,0

от 0 до 250,0

2,5

250,0

1

1K

2K

от -100,0 до 400,0

от 0 до 400,0

30,0

400,0

7,5

1M

2M

от -100,0 до 1000,0

от 0 до 1000,0

30,0

1000,0

3

1P

2P

от -100,0 до 4000,0

от 0 до 4000,0

100,0

4000,0

2,5

1S

2S

от -100,0 до 10000,0

от 0 до 10000,0

100,0

10000,0

1

1W

2W

от -100,0 до 40000,0

от 0 до 40000,0

400,0

40000,0

1

1U

2U

от -100,0 до 60000,0

_

600,0

60000,0

1

1X

_

CROCUS L D 4)

разности давлений

от -1,0 до 1,0

0,1

1,0

1

7B

от -2,5 до 2,5

0,2

2,5

2,4

7C

от -10,0 до 10,0

0,4

10,0

4

7D

от -60,0 до 60,0

2,5

60,0

4,17

7F

от -100,0 до 250,0

2,5

250,0

1

7G

от -100,0 до 1600,0

20,0

1600,0

1,25

7L

Примечания:

1) Диапазон измерений давления может быть настроен на любой диапазон, лежащий внутри приведенных в таблице пределов измерений.

2) Минимальный шаг перенастройки диапазона измерений от 1 Па до 1 кПа. Конкретное значение приведено в эксплуатационной документации.

3) Кп - коэффициент базовой настройки диапазона.

4) Максимальное рабочее (статическое) давление датчиков разности давлений для диапазона 7В - 200 кПа; для диапазонов 7C, 7D, 7F, 7G, 7L - 25000 кПа.

Диапазоны измерений, кПа 1) 2)

Минимальная величина перенастраиваемого диапазона измерений, кПа

Обозначение диапазона измерений для датчика

CROCUS B G, CROCUS B A

избыточного давления

абсолютного давления

от 0 до 1,6

0,16

1B

_

от 0 до 2,5

0,25

1C

_

от 0 до 10,0

1,0

1D

2D

от 0 до 40,0

4,0

1F

2F

от 0 до 100,0

10,0

1Н

_

от 0 до 250,0

25,0

1K

2K

от 0 до 600,0

60,0

1L

2L

от 0 до 2500,0

250,0

1N

2N

от 0 до 6000,0

600,0

1T

2T

от 0 до 16000,0

1600,0

1V

2V

CROCUS B D 3)

разности давлений

от 0 до 1,6

0,16

7B

от 0 до 2,5

0,25

7С

от 0 до 10,0

1,00

7D

от 0 до 40,0

4,00

7F

от 0 до 100,0

10,00

7H

от 0 до 250,0

25,00

7K

от 0 до 2500,0

250,00

7N

от 0 до 16000,0

1600,00

7V

CROCUS B U

давления-разрежения

от -0,80 до 0,80

0,080

3B

от -1,25 до 1,25

0,125

3C

от -5,00 до 5,00

0,500

3D

от -20,00 до 20,00

2,000

3F

от -50,00 до 50,00

5,000

3H

от -100,00 до 150,00

12,500

3K

от -100,00 до 500,00

30,000

3L

от -100,00 до 2400,00

1500,000

3N

CROCUS B H

гидростатического давления

от 0 до 40,0

4,0

8F

от 0 до 250,0

25,0

8K

Примечания:

1) Диапазон измерений давления может быть настроен на любой диапазон, лежащий внутри приведенного в таблице.

2) Минимальный шаг перенастройки диапазона измерений от 1 Па до 1 кПа. Конкретное значение приведено в эксплуатационной документации.

3) Максимальное рабочее (статическое) давление датчиков разности давлений для диапазонов 7В - 4000 кПа; 7C - 6000 кПа; 7D - 10000 кПа; для диапазонов 7F, 7H, 7K, 7N, 7V-25000 кПа.

Диапазоны измерений, кПа 1) 2)

Минимальная величина перенастраиваемого диапазона измерений, кПа

Обозначение диапазона измерений для датчика

CROCUS F G, CROCUS F A

избыточного давления

абсолютного давления

от 0 до 10,0

0,4

1D

_

от 0 до 40,0

1,6

1Е

_

от 0 до 100,0

4,0

1Н

2F

от 0 до 600,0

25,0

1L

2L

от 0 до 2500,0

100,0

1N

2N

от 0 до 6000,0

250,0

1T

2T

от 0 до 16000,0

600,0

1V

2V

от 0 до 25000,0

1000,0

1Х

_

от 0 до 60000,0

2500,0

1Y

_

от 0 до 100000,0

4000,0

1Z

_

CROCUS F D 3) 4)

разности давлений

от 0 до 10,0

0,4

7D

от 0 до 40,0

1,6

7Е

от 0 до 100,0

4,0

7F

от 0 до 250,0

10,0

7G

от 0 до 600,0

25,0

7L

от 0 до 2500,0

100,0

7N

CROCUS F U

давления-разрежения

от 0 до 10,0

0,4

3D

от 0 до 40,0

1,6

3E

от 0 до 100,0

4,0

3F

CROCUS F H 4)

гидростатического давления

от 0 до 40,0

1,6

8E

от 0 до 250,0

10,0

8G

Примечания:

1) Диапазон измерений давления может быть настроен на любой диапазон, лежащий внутри приведенного в таблице.

2) Минимальный шаг перенастройки диапазона измерений от 1 Па до 1 кПа. Конкретное значение приведено в эксплуатационной документации.

3) Для датчиков разности давлений перегрузка со стороны камеры отрицательного давления не допускается.

4) Максимальное рабочее (статическое) давление датчиков разности давлений и гидростатиче-ского давления для диапазонов 7D - 70 кПа; 7E, 7F, 8Е - 200 кПа; 7G, 8G - 700 кПа;

7L - 1400 кПа; 7N - 4000 кПа.

Наименование характеристики

Значение характеристики

CROCUS М

CROCUS L

CROCUS В

CROCUS F

Пределы допускаемой основной приведенной от настроенного диапазона измерений погрешности, % 1)

См. таблицу 7

См. таблицу 8

См. таблицы 9, 10, 11

См. таблицу 12

Пределы допускаемой дополнительной приведенной от настроенного диапазона измерений погрешности, вызванной отклонением температуры от нормальных условий, %/ 10 °С, не более

<0,37хК+0,10)

2)

См. таблицу 13

См. таблицу 14

См. таблицу 15

Пределы допускаемой дополнительной погрешности, вызванной влиянием изменения статического давления для датчиков разности давлений, гидростатического давления, %/ 1 МПа

См. таблицу 16

См. таблицу 17

См. таблицу 18

±(0,1 x К)

2)

Нормальные условия для датчиков:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

- напряжение питания, В

от +21 до +25 от 30 до 80 от 84 до 106,7 от 21 до 27

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

См. таблицу 19 до 80 от 84 до 106,7

Напряжение питания постоянного тока, В:

- общепромышленное исполнение;

- взрывозащищенное исполнение

от 11,5 до 45

от 11,5 до 30

от 12 до 42

от 12 до 30

от 12 до 42

от 12 до 24

Пределы допускаемой дополнительной приведенной от настроенного диапазона измерений погрешности, вызванной отклонением значения напряжения питания от нормального, %/ 1 В

±0,0005

±0,005

Выходные сигналы 3):

- аналоговый, в виде электрического тока, мА;

- цифровой

от 4 до 20;

HART, ЖК-дисплей

от 4 до 20;

HART, ЖК-дисплей, СД-дисплей

от 4 до 20;

HART

Габаритные размеры, мм, не более: высота х ширина х длина высота х диаметр

215x120x104 _

185x136x101 _

290x160x150 _

230x170

Масса датчиков давления, кг, не более

5,2

3,3

11,0

8,0

Средний срок службы, лет

20

12

Средняя наработка на отказ, часов

150000

Наименование характеристики

Значение характеристики

CROCUS М CROCUS L

CROCUS В

CROCUS F

Степень пылевлагозащиты датчиков по ГОСТ 14254-2015

IP66/ 67

IP65

IP65/66

Маркировка датчиков по взрывозащите:

Взрывонепроницаемая оболочка

1Ex d IIC T6 Gb X

_

Искробезопасная электрическая цепь

0Ex ia IIC T6 Ga X

0Ex ia IIC T5 X

_

Взрывонепроницаемая оболочка + искробезопасная электрическая цепь

1Ex d ia IIC T6 Gb X

_

_

Примечания:

1) Вариация выходного сигнала не превышает абсолютного значения допускаемой основной погрешности.

2) К - коэффициент перенастройки, равный К=ДИтах/ ДИн, где ДИтах - Максимальная разность между ВПИ и НПИ, кПа, ДИн - настроенный диапазон измерений (здесь и далее в таблицах 7 - 17).

3) Возможны комбинации считывания выходных сигналов: аналоговый сигнал, HART-сигнал, цифровое значение на жидкокристаллическом - ЖК или светодиодном - СД (для CROCUS B) дисплее.

Значения коэффициента перенастройки диапазона, К

Пределы допускаемой основной приведенной от настроенного диапазона измерений погрешности, %

Стандартное исполнение

Platinum исполнение

Для датчиков разности давлений

Верхний предел измерений 10,0 кПа

от 1:1 до 4:1

±0,1

±0,075

более 4:1

±(0,012 х К + 0,052)

±(0,012 х К + 0,027)

Верхний предел измерений 60,0; 100,0; 250,0; 1600 кПа

от 1:1 до 10:1

±0,1

±(0,015 х К + 0,085)

более 10:1

±0,20

±(0,015 х К + 0,060)

Для датчиков избыточного давления

Верхний предел измерений 10,0; 4000,0 кПа

от 1:1 до 10:1

±0,15

±0,075

более 10:1 до 13:1

±0,20

±0,1

более 10:1 до 20:1

±0,20

_

Верхний предел измерений 40,0; 100,0; 250,0; 400,0; 1000,0 кПа

от 1:1 до 10:1

±0,15

±0,075

более 10:1 до 20:1

±0,20

±0,1

Для датчиков абсолютного давления

Верхний предел измерений 4000 кПа

от 1:1 до 10:1

±0,15

±0,075

более 10:1 до 13:1

±0,20

±0,1

более 10:1 до 20:1

±0,20

_

Верхний предел измерений 40,0; 100,0; 250,0; 400,0; 1000,0 кПа

от 1:1 до 10:1

±0,15

±0,075

более 10:1 до 20:1

±0,20

±0,1

Примечание:

Пределы допускаемой основной приведенной погрешности измерений приведены для выходного сигнала в виде постоянного электрического тока. Значение допускаемой основной приведенной погрешности цифрового выхода увеличивается на 0,05 % от настроенного диапазона измерений ДИн.

Пределы допускаемой основной приведенной от настроенного диапазона измерений погрешности, %

для К* Кп от 1 до 10 включительно:

для К* Кп более 10:

±0,075

±(0,0075 * К* Кп)

±0,100

±(0,0073 * К * Кп + 0,027)

±0,150

±(0,0068 * К * Кп + 0,082)

±0,200

±(0,0062 * К * Кп + 0,138)

±0,250

±(0,0057 * К * Кп + 0,193)

±0,500

±(0,0029 * К * Кп + 0,471)

Примечания:

1) К - коэффициент перенастройки.

2) Кп - коэффициент базовой настройки диапазона.

3) Пределы допускаемой основной приведенной погрешности измерений приведены для выходного сигнала в виде постоянного электрического тока. Значение допускаемой основной приведенной погрешности по цифровому выходу увеличивается на 0,05 % от настроенного диапазона измерений ДИн.

Пределы допускаемой основной приведенной от настроенного диапазона измерений погрешности, %

Примечание

±0,100

Кроме диапазонов 1В, 1С, 2D, 2F, 3B, 3C, 7B, 7C

±0,150

±0,250

Кроме диапазонов 2D, 2F

±0,500

Примечания:

1) Максимальный коэффициент перенастройки датчиков давления 10:1

2) Пределы допускаемой основной приведенной погрешности измерений приведены для выходного сигнала в виде постоянного электрического тока. Значение допускаемой основной приведенной погрешности цифрового выхода увеличивается на 0,05 % от настроенного диапазона измерений ДИн.

Пределы допускаемой основной приведенной от Рв погрешности, %

6 кПа < Рв < 10 кПа

2,5 кПа < Рв <6 кПа

1 кПа < Рв < 2,5 кПа

±0,25

±0,5

±1,0

±0,5

±1,0

Примечания:

1) Рв - верхний предел измерений настроенного диапазона измерений

2) Пределы допускаемой основной приведенной погрешности измерений приведены для выходного сигнала в виде постоянного электрического тока. Значение допускаемой основной приведенной погрешности цифрового выхода увеличивается на 0,05 % от настроенного диапазона измерений ДИн.

Пределы допускаемой основной приведенной от Рв погрешности, %

10 кПа < Рв < 40 кПа

4 кПа < Рв < 10 кПа

±0,25

±0,5

±0,5

±1,0

Примечания:

1) Рв - верхний предел измерений настроенного диапазона измерений

2) Пределы допускаемой основной приведенной погрешности измерений приведены для выходного сигнала в виде постоянного электрического тока. Значение допускаемой основной приведенной погрешности цифрового выхода увеличивается на 0,05 % от настроенного диапазона измерений ДИн.

Пределы допускаемой основной приведенной от настроенного диапазона измерений погрешности, %

от 1:1 до 4:1

от 4:1 до 10:1

от 10:1 до 25:1

±0,075

±(0,1+0,014 х К)

±(0,14+0,010 х К)

±0,100

±(0,1+0,020 х К)

±(0,20+0,010 х К)

±0,150

±(0,2+0,030 х К)

±(0,30+0,020 х К)

±0,200

±(0,2+0,030 х К)

±(0,40+0,020 х К)

±0,250

±(0,3+0,040 х К)

±(0,40+0,030 х К)

±0,500

±(0,5+0,080 х К)

±(0,80+0,050 х К)

Примечание:

Пределы допускаемой основной приведенной погрешности измерений приведены для выходного сигнала в виде постоянного электрического тока. Значение допускаемой основной приведенной погрешности цифрового выхода увеличивается на 0,05 % от настроенного диапазона измерений ДИн.

отклонением температуры от но

рмальных условий, для датчика давления CROCUS L

ВПИ, кПа

Пределы допускаемой дополнительной приведенной от настроенного диапазона измерений погрешности, вызванной отклонением температуры от нормальных условий, % /10 °C

Датчики разности давлений

1,0

±0,08хК

2,5

±0,08хК

10,0

±0,08хК

60,0

±0,08хК

250,0

±0,08хК

1 600,0

±0,08хК

Датчики абсолютного и избыточного давления

6,0 изб.

±0,08хК

40,0 изб. и абс.

±0,08хК

100,0 изб. и абс.

±0,08хК

250,0 изб. и абс.

±0,08хК

400,0 изб. и абс.

±0,08хК

1 000,0 изб. и абс.

±0,08хК

4 000,0 изб. и абс.

±0,08хК

10 000,0 изб. и абс.

±0,08хК

40 000,0 изб.

±0,08хК

60 000,0 изб.

±0,08хК

Примечание: К - коэффициент перенастройки

Пределы допускаемой основной приведенной погрешности, %

Пределы допускаемой дополнительной приведенной от настроенного диапазона измерений погрешности, % /10 °C

±0,100

±(0,05+0,04хК)

±0,150

±(0,05+0,05хК)

±0,250

±0,500

±(0,1+0,04хК)

Примечание: К - коэффициент перенастройки

Пределы допускаемой основной приведенной погрешности, %

Пределы допускаемой дополнительной приведенной от настроенного диапазона измерений погрешности, % /10 °C

Датчики избыточного, абсолютного давления, разности давлений, давления-разряжения

Датчики гидростатического давления

±0,075

±(0,04+0,03 хК)

±(0,05+0,07 хК)

±0,100

±0,150

±0,200

±(0,05+0,04хК)

±(0,07+0,08х К)

±0,250

±0,500

±(0,10+0,05хК)

±(0,10+0,10хК)

±1,000

Примечание: К - коэффициент перенастройки

Таблица 16 - Пределы допускаемой дополнительной приведенной погрешности от влияния статического давления для датчиков разности давлений CROCUS М

ВПИ, кПа

Пределы допускаемой дополнительной приведенной от ВПИ погрешности, % / 7 МПа

10,0

±0,15

40,0

±0,075

от 100,0 до 1600,0

ВПИ, кПа, не более

Пределы допускаемой дополнительной приведенной погрешности

% / 4 МПа

% / 16 МПа

10,0

±(0,15хВПИ+0,10хДИн)

_

60,0

_

±(0,10хВПИ+0,075хДИн)

1600,0

_

±(0,05хВПИ+0,05хДИн)

Примечания:

1) ДИн - настроенный диапазон измерений.

2) Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий, для датчиков давления CROCUS L при температуре в диапазоне от минус 40 °С не включ. до минус 50 °С составляет ±(0,08 х (К2/2), где К - коэффициент перенастройки.

ВПИ, кПа

Пределы допускаемой дополнительной приведенной от ВПИ, погрешности, % /1 МПа

Код предела допускаемой основной приведенной погрешности

G

H

M

P

Датчики разности давлений

1,6

±0,2

2,5

±0,12

10,0

±0,04

±0,08

16000,0

±0,012

±0,025

Датчики гидростатического давления

250,0

±0,08

Исполнение датчика

Температура окружающей среды, °С

Взрывоопасные среды

Безопасные среды

CROCUS M

без ЖКИ-дисплея

от -40 до +70

от -50 до +85

с ЖКИ-дисплеем

от -20 до +70

от -20 до +85

CROCUS L

без ЖКИ-дисплея

от -50 до +70

от -50 до +85

с ЖКИ-дисплеем

от -25 до +70 от -40 до +70

от -25 до +85 от -40 до +85

CROCUS B, CROCUS F

от -40 до +80

Наименование

Обозначение

Кол-во

Примечание

Датчик давления

CROCUS M CROCUS L CROCUS B CROCUS F

1 шт.

Модель и исполнение по заказу

Паспорт

20002.832.002 ПС/

20002.832.004 ПС/

20002.832.005 ПС/

20002.832.006 ПС/

1 экз.

В соответствии с заказом

Руководство по эксплуатации

20002.832.002 РЭ/

20002.832.004 РЭ/

20002.832.005 РЭ/

20002.832.006 РЭ/

1 экз.

Поставляется 1 экз. на партию датчиков

Методика поверки

МП 202-003-2018

1 экз.

Поставляется 1 экз. на партию датчиков

Комплект запасных частей и принадлежностей

_

1 комплект

По дополнительному заказу
