Микроскопы видеоизмерительные серий МВ и МВZ
| Номер в ГРСИ РФ: | 74241-19 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | ООО "Профноватор", г.Челябинск |
Микроскопы видеоизмерительные серий МВ и МВ2 (далее - микроскопы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74241-19 |
| Действует | по 01.03.2029 |
| Наименование | Микроскопы видеоизмерительные |
| Модель | серий МВ и МВZ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cb0071b2-bdcf-620c-7165-8eb61a883406 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Профноватор" (ООО "Профноватор"), г. Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 573 (97%) |
| Неуспешных поверок (СИ непригодно) | 19 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
74241-19: Описание типа
2023-74241-19.pdf
|
Скачать | 234.8 КБ | |
|
74241-19: Методика поверки
2024-mp74241-19.pdf
|
Скачать | 5.9 MБ |
Описание типа
Назначение
Микроскопы видеоизмерительные серий МВ и MBZ (далее - микроскопы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, взаимного расположения элементов различных деталей в прямоугольных и полярных координатах, а также для выполнения калибровки и поверки средств измерений длины. Микроскопы могут применяться в качестве рабочих эталонов 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018) при измерениях по осям X и Y.
Описание
Принцип действия микроскопов серии МВ основан на считывании с измерительных шкал осей X, Y значений перемещения подвижного предметного стола. Принцип действия микроскопов серии MВZ основан на считывании с измерительных шкал осей X, Y значений перемещения подвижного предметного стола и с измерительной шкалы оси Z значений перемещения оптоэлектронного измерительного блока. При измерениях по оси Z предусмотрена функция автофокусировки. Результаты измерений отображаются на мониторе персонального компьютера. Измерения проводятся в ручном и автоматическом режимах.
Микроскопы конструктивно состоят из гранитного основания, подвижного предметного стола, вертикальной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, датчик и осветитель, и персонального компьютера.
Микроскопы видеоизмерительные серии МВ предназначены для измерений в направлении одной оси (Х; Y), в плоскости осей (X, Y), и выпускаются в следующих модификациях: МВ-150, МВ-250, МВ-300, МВ-400, МВ-500, МВ-250 ЧПУ, МВ-300 ЧПУ, МВ400 ЧПУ, МВ-500 ЧПУ, которые отличаются диапазонами измерений по осям X и Y, согласно таблице 2, наличием органов ручного или автоматического управления.
Микроскопы видеоизмерительные серии MВZ предназначены для измерений в направлении одной оси (Х; Y), в плоскости осей (X, Y), в направлении оси Z, и выпускаются в следующих модификациях: MВZ-150, MВZ-250, MВZ-300, MВZ-400, MВZ-500, MВZ-250 ЧПУ, MВZ-300 ЧПУ, MВZ-400 ЧПУ, MВZ-500 ЧПУ, которые отличаются диапазонами измерений по осям X и Y, согласно таблице 3, наличием органов ручного или автоматического управления, оснащены контактным датчиком для измерений в направлении оси Z. Диапазон измерений длины по оси Z ограничен высотой установленной колонны с оптоэлектронным измерительным блоком.
Фокусировка на измеряемом объекте микроскопов модификаций МВ-150, МВ-250, МВ-300, МВ-400, МВ-500, MBZ-150, MBZ-250, MBZ-300, MBZ-400, MBZ-500 осуществляется вручную с помощью колеса микроподачи на вертикальной колонне или с помощью функций программного обеспечения.
Фокусировка на измеряемом объекте микроскопов модификаций МВ-250 ЧПУ, МВ-300 ЧПУ, МВ-400 ЧПУ, МВ-500 ЧПУ, MBZ-250 ЧПУ, MBZ-300 ЧПУ, MBZ-400 ЧПУ, MBZ-500 ЧПУ, осуществляется с помощью пульта управления или с помощью функций программного обеспечения.
По заказу микроскопы любой модификации могут выпускаться с повышенной точностью в исполнении «Т» или «ТТ».
Микроскопы имеют обозначение МВ^)-ХХХ(Т/ТТ) (ЧПУ), где:
МВ^)-ХХХ - модификация с ручным типом управления;
МВ^)-ХХХ ЧПУ - модификация с автоматическим управлением электроприводом;
XXX - верхняя граница диапазона измерений в направлении оси Х;
Т/ТТ - исполнение, имеющее повышенную точность измерений.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на табличку, прикрепленную к вертикальной колонне. Надпись маркировки на табличке выполнена фотохимическим способом.

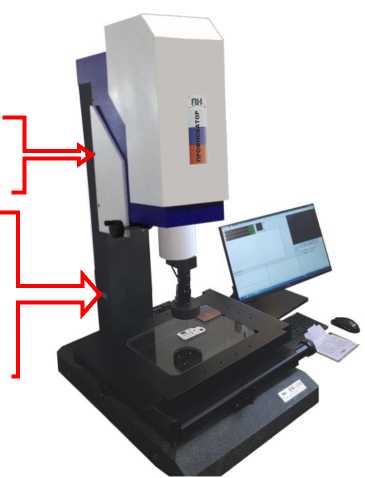

Общий вид и схема пломбировки от несанкционированного доступа микроскопов видеоизмерительных серий МВ и MBZ приведены на рисунке 1.
Место нанесения заводского
Место пломбировки
номера и знака
утверждения типа
а) микроскоп с ручным типом управления
Рисунок 1 - Общий вид и схема пломбировки микроскопов видеоизмерительных серий МВ и MBZ

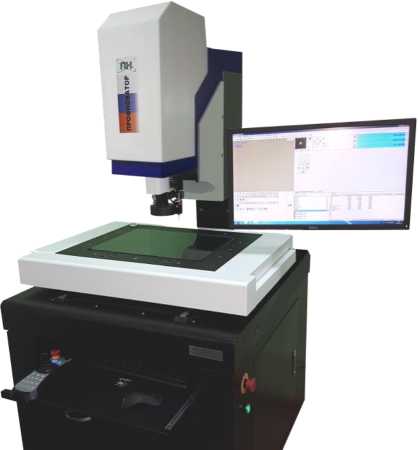

б) микроскоп с автоматическим управлением электроприводом (ЧПУ)
Программное обеспечение
Микроскопы оснащаются программным обеспечением (ПО) ProfVision, представляющим собой программный пакет, устанавливаемый на персональный компьютер.
ПО микроскопов предназначено для отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации.
ПО устанавливается при выпуске из производства и может быть переустановлено в процессе эксплуатации с установочного компакт-диска, входящего в комплект поставки, с применением специального защитного USB-ключа.
Идентификация программного обеспечения осуществляется путем просмотра идентификационных данных ПО на мониторе персонального компьютера при включении микроскопа.
Главной защитой ПО является USB-ключ, не позволяющий использовать неавторизованное ПО.
Уровень защиты ПО и измерительной информации микроскопов от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ProfVision |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.3.1.2 |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики микроскопов видеоизмерительных серии МВ
|
Наименование характеристики |
Значение для моди( |
шкаций | |||||||
|
МВ-150 |
МВ-250 |
МВ-250 ЧПУ |
МВ-300 |
МВ-300 ЧПУ |
МВ-400 |
МВ-400 ЧПУ |
МВ-500 |
МВ-500 ЧПУ | |
|
Диапазон измерений длины, мм - по оси X - по оси Y |
от 0 до 150 от 0 до 100 |
от 0 до 250 от 0 до 150 |
от 0 до 300 от 0 до 200 |
от 0 до 400 от 0 до 300 |
от 0 до 500 от 0 до 400 | ||||
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм - в направлении одной оси (X; Y) - в плоскости двух осей (X, Y) |
±(3,0+L/200) ±(4,5+L/200) | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «Т», мкм - в направлении одной оси (X; Y) - в плоскости двух осей (X, Y) |
±(2,0+L/200) ±(2,9+L/200) | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ТТ», мкм - в направлении одной оси (X; Y) - в плоскости двух осей (X, Y) |
±(1,5+L/100) ±(2,5+L/100) | ||||||||
|
Цена единицы наименьшего разряда при измерении длины, мм, не более |
0,0001 | ||||||||
|
Диапазон измерений плоского угла, ...° |
от 0 до 360 | ||||||||
|
Цена единицы наименьшего разряда при измерении плоского угла, ..." |
1 | ||||||||
|
Пределы допускаемой абсолютной погрешности при измерении плоского угла, ..." |
± 20 | ||||||||
|
где L - измеряемая длина, мм | |||||||||
Таблица 3 - Метрологические характеристики микроскопов видеоизмерительных серии MBZ
|
Наименование характеристики |
Значение для модификаций | ||||||||
|
MBZ-150 |
MBZ-250 |
MBZ-250 ЧПУ |
MBZ-300 |
MBZ-300 ЧПУ |
MBZ-400 |
MBZ-400 ЧПУ |
MBZ-500 |
MBZ-500 ЧПУ | |
|
Диапазон измерений длины, мм - по оси X - по оси Y - по оси Z* |
от 0 до 150 от 0 до 100 от 0 до 100 |
от 0 до 250 от 0 до 150 от 0 до 200 (от 0 до 400) |
от 0 до 300 от 0 до 200 от 0 до 200 (от 0 до 400) |
от 0 до 400 от 0 до 300 от 0 до 200 (от 0 до 400) |
от 0 до 500 от 0 до 400 от 0 до 200 (от 0 до 400) | ||||
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм - в направлении одной оси (X; Y) - в плоскости двух осей (X, Y) - в направлении оси Z |
±(3,0+L/200) ±(4,5+L/200) ±(3,0+L/100) | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «Т», мкм - в направлении одной оси (X; Y) - в плоскости двух осей (X, Y) - в направлении оси Z |
±(2,0+L/200) ±(2,9+L/200) ±(2,0+L/100) | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ТТ», мкм - в направлении одной оси (X; Y) - в плоскости двух осей (X, Y) - в направлении оси Z |
±(1,5+L/100) ±(2,5+L/100) ±(2,0+L/100) | ||||||||
|
Цена единицы наименьшего разряда при измерении длины, мм, не более |
0,0001 | ||||||||
|
Диапазон измерений плоского угла, ...° |
от 0 до 360 | ||||||||
|
Цена единицы наименьшего разряда при измерении плоского угла, ..." |
1 | ||||||||
|
Наименование характеристики |
Значение для модификаций |
|
MBZ-150 MBZ-250 MBZ-250 ЧПУ MBZ-300 MBZ-300 ЧПУ MBZ-400 MBZ-400 ЧПУ MBZ-500 MBZ-500 ЧПУ | |
|
Пределы допускаемой абсолютной погрешности при измерении плоского угла, ..." |
± 20 |
|
где L - измеряемая длина, мм * Диапазон измерений длины по оси Z зависит от высоты колонны с оптоэлектронным измерительным блоком. | |
Таблица 4 - Основные технические характеристики микроскопов видеоизмерительных серии MB
|
Наименование характеристики |
Значение для модификаций | ||||||||
|
МВ-150 |
МВ-250 |
МВ-250 ЧПУ |
МВ-300 |
МВ-300 ЧПУ |
МВ-400 |
МВ-400 ЧПУ |
МВ-500 |
МВ-500 ЧПУ | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 | ||||||||
|
Потребляемая мощность, В^А, не более |
1400 | ||||||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
350 560 760 |
600 720 900 |
610 730 900 |
620 850 900 |
800 1020 900 | ||||
|
Масса, без дополнительного оборудования, кг, не более |
35 |
180 |
200 |
310 |
500 | ||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 20 до 80 | ||||||||
|
Средний срок службы, лет, не менее |
11 | ||||||||
|
Средняя наработка на отказ, ч |
10000 | ||||||||
Таблица 5 - Основные технические характеристики микроскопов видеоизмерительных серии MBZ
|
Наименование характеристики |
Значение для модификаций | ||||||||
|
MBZ-150 |
MBZ-250 |
MBZ-250 ЧПУ |
MBZ-300 |
MBZ-300 ЧПУ |
MBZ-400 |
MBZ-400 ЧПУ |
MBZ-500 |
MBZ-500 ЧПУ | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 | ||||||||
|
Потребляемая мощность, BA, не более |
1400 | ||||||||
|
Габаритные размеры, мм, не более - длина - ширина - высота* |
350 560 760 |
600 720 900 (1280) |
610 730 900 (1280) |
620 850 900 (1320) |
800 1020 900 (1320) | ||||
|
Масса, без дополнительного оборудования, кг, не более |
35 |
180 |
200 |
310 |
500 | ||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 20 до 80 | ||||||||
|
Средний срок службы, лет, не менее |
11 | ||||||||
|
Средняя наработка на отказ, ч |
10000 | ||||||||
|
* Высота зависит от высоты колонны с оптоэлектронным измерительным блоком. | |||||||||
Знак утверждения типа
наносится на корпус микроскопа способом наклейки, а также типографским способом на титульные листы паспорта и руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование комплектующих |
Обозначение |
Количество |
|
Микроскоп видеоизмерительный серии МВ (MBZ) |
МВ-ХХХ(Т/ТТ) (ЧПУ) MBZ-ХХХ(Т/ТТ) (ЧПУ) |
1 шт. |
|
Паспорт |
ПНMBMBZ.001-2018 ПС |
1 экз. |
|
Руководство по эксплуатации |
ПНMBMBZ.001-2018 РЭ |
1 экз. |
|
Руководство оператора |
ПНMBMBZ.001-2018 РО |
1 экз. |
|
Программное обеспечение ProfVision, компакт-диск |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 7 «Измерения» Руководства по эксплуатации ПНMBMBZ.001-2018 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 октября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
ТУ 26.70.22-002-21563670-2018 «Микроскопы видеоизмерительные серий МВ и MBZ. Технические условия».
