Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М

Назначение

Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М предназначены для измерений тепловой энергии, объемного (массового) расхода, объема (массы), температуры, разности температур, давления теплоносителя в системах отопления, подпитки, холодного и горячего водоснабжения, температуры окружающего воздуха и интервалов времени.

Описание

Принцип действия теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М основан на измерении количества и параметров теплоносителя в закрытых и открытых системах теплоснабжения и последующем определении на их основе количества тепловой энергии в соответствии с установленными алгоритмами.

В зависимости от комплекта поставки теплосчетчики-регистраторы ВЗЛЕТ ТСР-М состоят из следующих составных частей: преобразователей расхода, температуры, давления, тепловычислителя и кабелей связи.

В качестве преобразователей расхода применяются средства измерений, основанные на электромагнитном, ультразвуковом, вихревом и тахометрическом принципе действия с частотно-импульсными, цифровыми и токовыми выходами.

В качестве преобразователей температуры применяются платиновые термопреобразователи сопротивления с классом допуска А и В в соответствии с ГОСТ 6651-2009.

В качестве преобразователей давления применяются средства измерений с выходным токовым сигналом и соответствующих требованиям ГОСТ 22520-85.

Количество подключаемых преобразователей расхода, температуры, давления определяется в соответствии с характеристиками тепловычислителей, указанных в их описаниях типа.

В качестве тепловычислителей применяются средства измерений, измеряющие электрические сигналы силы постоянного тока, сопротивления, частоты. Тепловычислители производят измерение интервалов времени, вычисление, учет, индикацию, регистрацию, хранение и передачу значений параметров и количества теплоносителя, горячего и холодного водоснабжения, подпитки, тепловой энергии (мощности) в водяных и паровых системах теплоснабжения.

Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М обеспечивают отображение, архивирование в энергонезависимой памяти результатов измерений (тепловой энергии, объемного (массового) расхода, объема (массы), температуры, разности температур, давления) в часовом, суточном и месячном архивах с объемом не менее 1488, 365 и 36 записей для каждого параметра соответственно и параметров функционирования (тип теплосистемы, внештатные ситуации, время работы) с объемом не менее 1200 записей для каждого параметра.

Преобразователи расхода, температуры, давления, тепловычислители, входящие в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М являются средствами измерений утвержденного типа и могут использоваться в любом сочетании. Количество подключаемых первичных преобразователей зависит от применяемого тепловычислителя (теплосчетчик может обеспечить подключение до девяти преобразователей расхода, восьми преобразователей температуры и давления). Средства измерений, входящие в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М представлены в таблице 1.

Таблица 1 - Типы и регистрационные номера средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М_____________

_____________________________________________________Т епловычислители_____________________________________________________

Тепловычислители «ВЗЛЕТ ТСРВ» (27010-13)1, тепловычислители СПТ961 (35477-12), тепловычислители СПТ962 (64150-16), тепловычислители СПТ963 (70097-17), тепловычислители ВЗЛЕТ ТСРВ (74739-19)___________________________________________________

____________________________________________________Преобразователи расхода2____________________________________________________

Расходомеры-счетчики ультразвуковые ВЗЛЕТ МР (28363-14); ВЗЛЕТ ЭР общепромышленного назначения (20293-10); расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» (52856-13); ВЗЛЕТ ЭМ (30333-10) модификации ПРОФИ; расходомеры-счетчики электромагнитные «ВЗЛЕТ 1П1Д» исполнения 1П1Д-113,1П1Д-113*, ПИД-213, ППД-Ех (60200-15); расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (39735-14); расходомеры SONO 1500 СТ (35209-09); расходомеры-счетчики жидкости ультразвуковые КАРАТ (44424-10); преобразователи расхода электромагнитные ЭМИР-ПР АМЕР-550 (27104-08); преобразователи расхода вихревые электромагнитные ВЭПС-Р (61872-15); счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ (51794-12); счетчики холодной и горячей воды ВМХ и ВМГ (18312-03); счетчики холодной и горячей воды ВСХН, ВСХНд, ВСГН, ВСТН (40606-09), счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (55115-13); счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН (61401-15); счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (61402-15); счетчики крыльчатые холодной и горячей воды СКВ (26343-08); расходомеры-счетчики холодной и горячей воды ВСЭ (32075-11); счетчики холодной и горячей воды MNK/MTK/MTW Водоучет (19728-03); счетчики-расходомеры ВРТК-2000 с преобразователями расхода ВНР (18437-05); Счетчики-расходомеры электромагнитные РМ-5 за исключением модификаций РМ-5-П, РМ-5-Э (20699-11); Преобразователи расхода электромагнитные ПРЭМ (17858-11); счетчики воды ТЭМ (24357-08); МастерФлоу за исключением класса Э (31001-12); расходомеры электромагнитные OPTIFLUX (60663-15); расходомеры электромагнитные Питерфлоу PC (46814-11); расходомеры электромагнитные 8700 (14660-12); счетчики-расходомеры электромагнитные ADMAG (модификации AXF, AXR, СА, AXW) (59435-14); расходомеры-счетчики электромагнитные Sitrans FM (61306-15); расходомеры-счетчики ультразвуковые Sitrans F US (35025-15); расходомеры-счетчики электромагнитные РСМ-05 модификации РСМ-05.03, РСМ-05.05, РСМ-05.07 (48755-11); расходомеры-счетчики жидкости ультразвуковые US800 (21142-11); расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 (48218-11); счетчики тепловой энергии и воды ULTRAHEAT Т (51439-12); преобразователи расхода ультразвуковые ULTRAFLOW (2030804); расходомеры жидкости ультразвуковые двухканальные УРЖ2КМ (23363-12); расходомеры-счетчики ультразвуковые OPTISONIC 3400 (57762-14); счетчики ультразвуковые СУР-97 (16860-07); преобразователи расхода вихревые электромагнитные ВПС (19650-10); преобразователи расхода вихреакустические Метран-ЗООПР (16098-09); преобразователи расхода вихревые «ЭМИС-ВИХРЬ-200 (ЭВ-200)» (42775-14); расходомеры-счетчики вихревые 8800 (14663-12); расходомеры-счетчики вихревые OPTISWIRL 4070 (52514-13); расходомеры-счетчики вихревые объемные YEWFLO DY (17675-09); расходомеры вихревые Prowirl (15202-14)

Продолжение таблицы 1__________________________________________________________________________________________________

________________________________________________Преобразователи температуры________________________________________________

термопреобразователи сопротивления «ВЗЛЕТ ТПС» (21278-11); комплекты термометров сопротивления из платины технических разностных КТ1ГГР-01, КТПТР-03, КТПГР-06, КТПТР-07, КТПГР-08 (46156-10); комплекты термометров сопротивления из платины технические разностные КТПГР-04, КТПТР-05, КТПТР-05/1 (39145-08); термометры сопротивления из платины технические ТГГГ-1, ТПТ-17, ТГГГ-19, ТПТ-21, ТПТ-25Р (46155-10); термопреобразователи сопротивления Метран-2000 (38550-13); преобразователи температуры Метран-280, Метран-280-Ех (23410-13); комплекты термопреобразователей сопротивления КТСП-Н (38878-17); комплекты термопреобразователей сопротивления платиновых КТС-Б (43096-15); термопреобразователи сопротивления платиновые ТСП и ТСП-К (65539-16); термометры сопротивления ТС-Б-Р (43287-09); комплекты термометров сопротивления ТЭМ-110 (40593-09); термометры сопротивления ТЭМ-100 (40592-09); термопреобразователи сопротивления платиновые ТСП-Н с диапазоном измеряемых температур от 0 до +160 °C (38959-12); термопреобразователи сопротивления из платины и меди ТС их чувствительные элементы ЧЭ (58808-14)_________________________________________________________________________________________________

____________________________________________________Преобразователи давления____________________________________________________

Датчики давления Метран-75 базового исполнения (48186-11); датчики давления Метран-150 (32854-13); датчики давления малогабаритные Корунд с пределами допускаемой приведенной основной погрешностью ± 0,5, ± 1 % (47336-16); преобразователи давления измерительные Сапфир-22ЕМ с пределами допускаемой приведенной основной погрешностью ±0,5% (46376-11); преобразователи давления измерительные Сапфир-22МП-ВН (33503-16); преобразователи давления измерительные СДВ за исключением преобразователей с пределами допускаемой основной погрешности ± 0,06 % от диапазона измерений (28313-11); датчики давления 415М (59550-14); преобразователи давления измерительные АИР-10 с пределами допускаемой основной приведенной погрешностью ±0,25, ±0,4, ±0,5, ±0,6% (31654-14); преобразователи давления измерительные АИР-20/М2 (63044-16);преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М» (67954-17); преобразователи давления ПДГВХ-1 с пределами допускаемой основной приведенной погрешностью ± 0,5, ± 1,0 % (43646-10); датчики давления серий DMP, DMD, XMD, DS, DMK, x|act, DM, Вагой, DPS, ХМР, HU, 17.600G, 17.609,18.600G, 18.601G, 18.605G, 26.600G, 30.600G (55983-13); преобразователи давления измерительные DMP ЗХХ, DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, DMK 4ХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, HMP 331, HU 300 (56795-14); преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 (61533-15); преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003 (56237-14); преобразователи давления измерительные ОВЕН-ПДЮОИ (56246-14); преобразователи (датчики) давления измерительные EJ* для моделей, настроенных на верхний предел измерений, при корректировке нуля 1 раз в 6 месяцев (59868-15); преобразователи давления измерительные 3051 (14061-15); преобразователи давления измерительные 2088 с пределами допускаемой основной погрешностью ± 0,1 % (16825-08); датчики избыточного давления с электрическим выходным сигналом ДЦМ-03Т-ДИ (55928-13); датчики давления тензорезистивные APZ, AEZ, AMZ, ASZ за исключением датчиков с пределами допускаемой основной погрешности ± 0,075 % (62292-15)

Продолжение таблицы 1__________________________________________________________________________________________________

1 Применение в качестве тепловычислителя в составе теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М Тепловычислителей «ВЗЛЕТ ТСРВ» (27010-13) допускается только для открытых систем теплоснабжения;

2 Для водяных систем теплоснабжения для измерения объема и объемного расхода теплоносителя применяются преобразователи расхода, удовлетворяющие условию Gmax/Gmin > 50, где Gmax - максимальное нормированное значение расхода, измеряемое теплосчетчиком, м3/ч; Gmin - минимальное нормированное значение расхода, измеряемое теплосчетчиком, м3/ч.

Примечание:

Интервал между поверками средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М, составляет не менее четырех лег.

Общий вид теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М зависит от комплекта поставки. Общий вид средств измерений входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М определятся в соответствии с их описанием типа.

Общие виды и наименование типа средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М представлены на рисунках 1-4.

Пломбировка от несанкционированного доступа теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М осуществляется в соответствии с требованиями, указанными в описаниях типа средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М.

ВЗЛЕТ ТСРВ

СПТ96Х

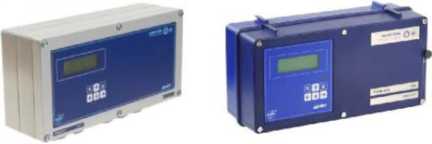

Рисунок 1 - Общий вид и наименование типа тепловычислителей, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М

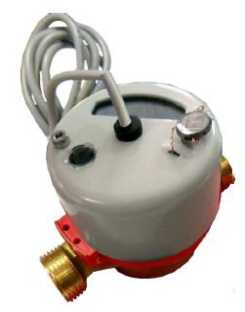

ЭМИС-ПР АМЕР-550

ВЗЛЕТ ЭР Лайт М

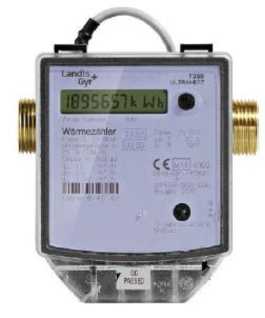

ULTRAFLOW

US800

ПРЭМ

СУР-97

8700

РСМ-05.05

Метран-ЗООПР

Питерфлоу PC

ЭМИС-ВИХРЬ-200

МастерФлоу

ВСГд

вмг

встн

Prowirl

UFM

ВЗЛЕТ ППД

ВСЭ

ВЭПС-Р

MNK/MTK/MTW                      ВМГ

OPTISWIRL 4070

КАРАТ                         ПРЭМ

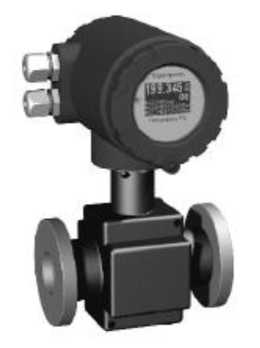

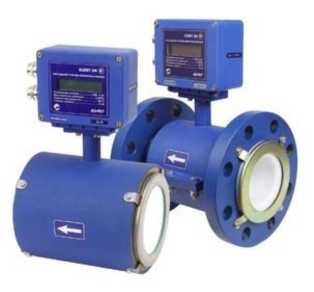

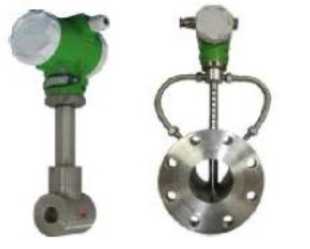

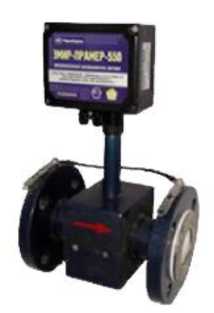

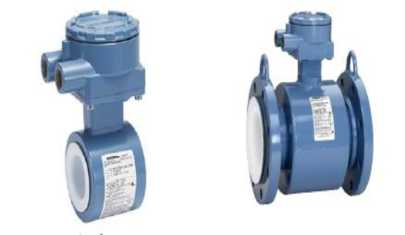

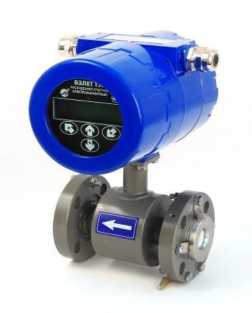

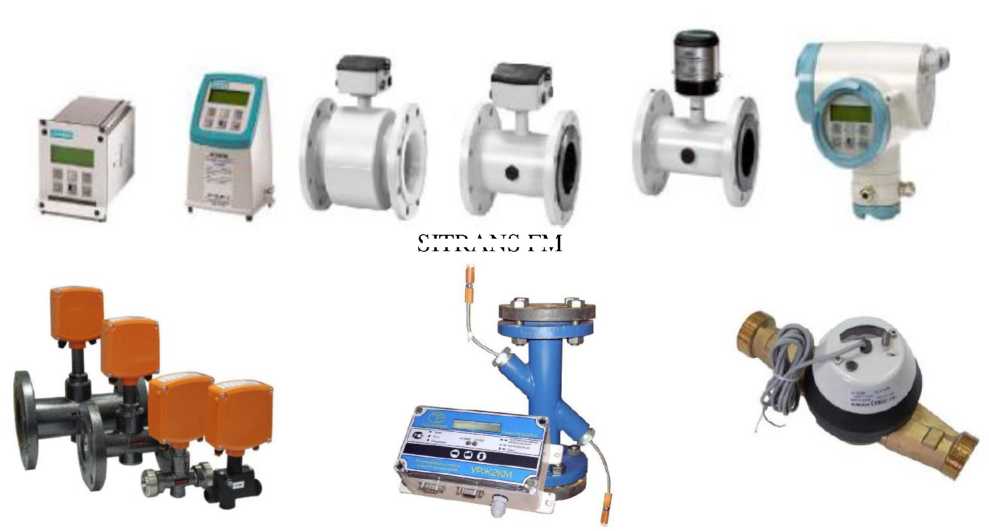

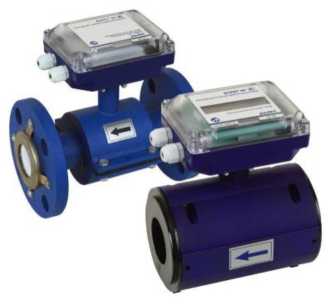

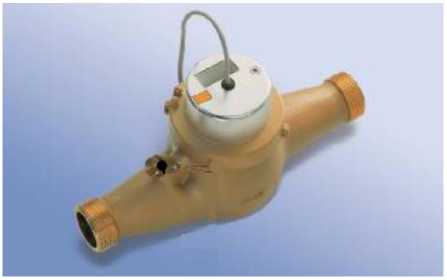

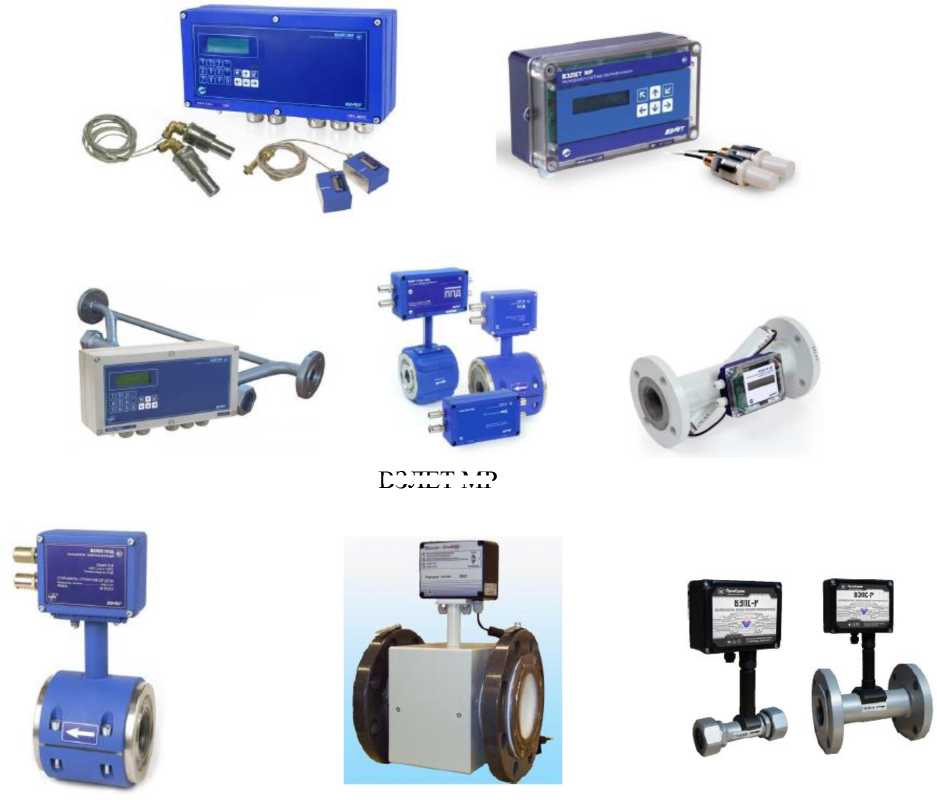

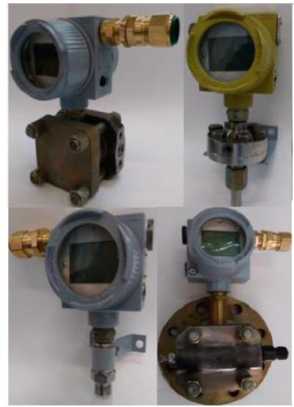

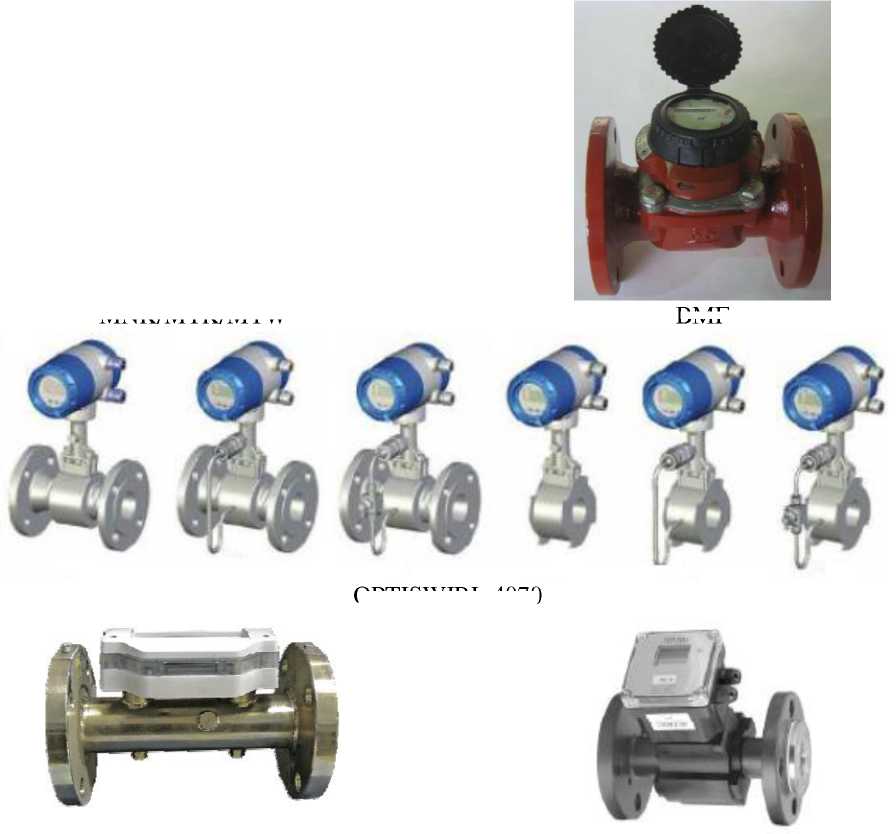

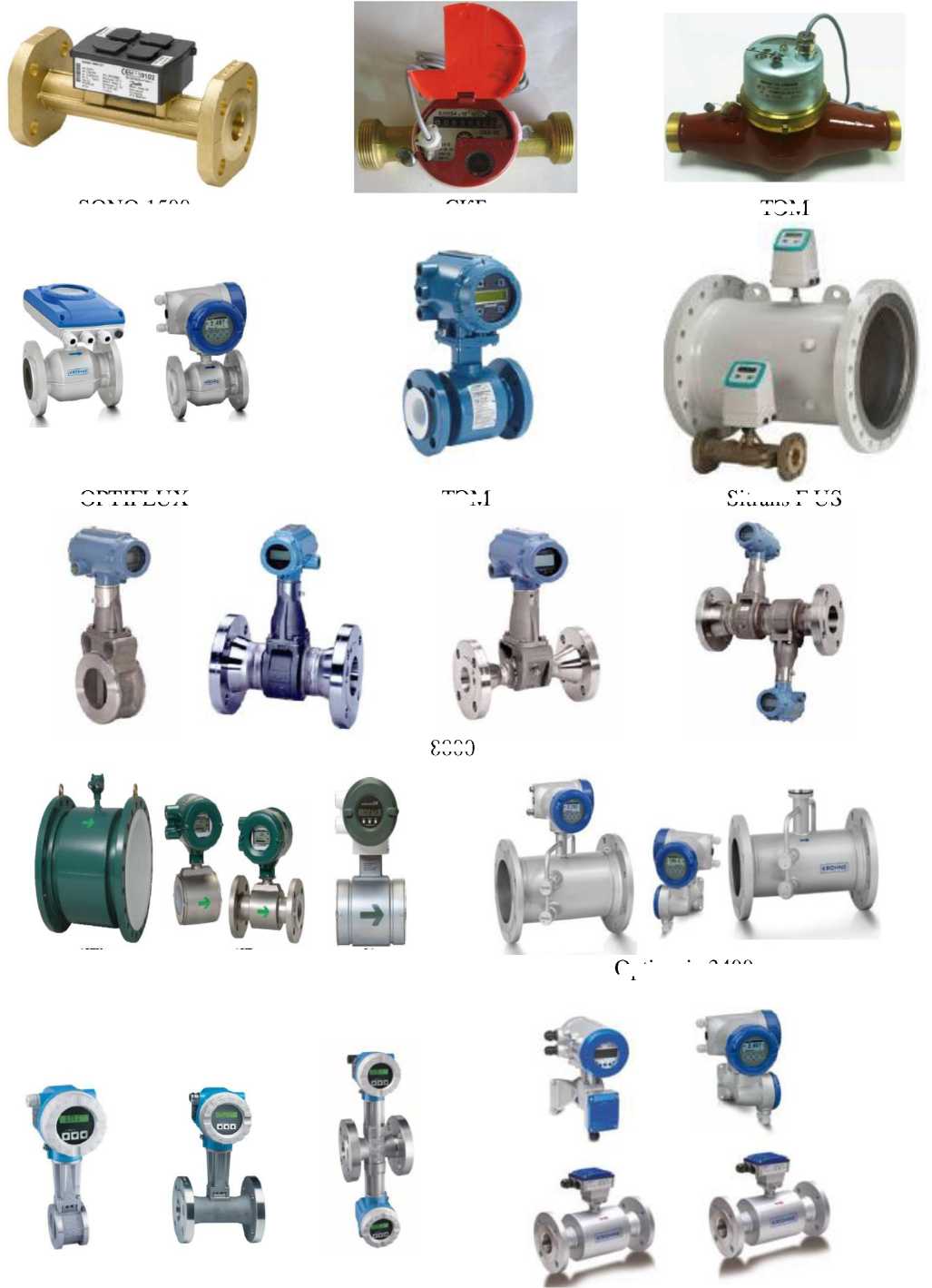

Рисунок 2 - Общий вид и наименование типа преобразователей расхода, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М

415-ДА

сдв

ОВЕН-ПДЮОИ

3015

АИР-10

Метран-150

Сапфир-22МП-ВН

ДДМ-03Т-ДИ

DMP

Метран-75

MBS

ЪГФ - О : Q

фг 10 я: 0- 0 ■: 0 = ф кЬ '4Э кй -чЬ

© © © ® • ©

АИР-20/М2

ЭЛЕМЕР-АИР-3 ОМ

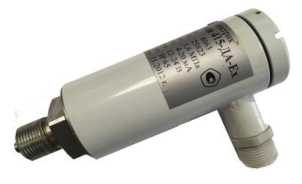

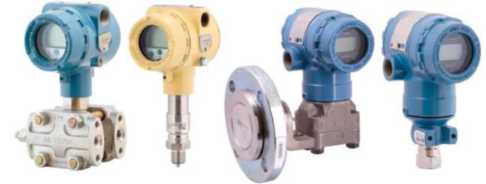

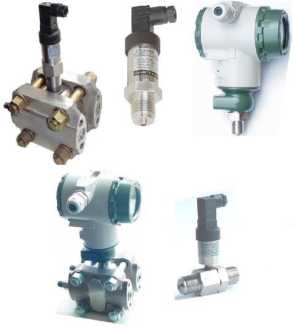

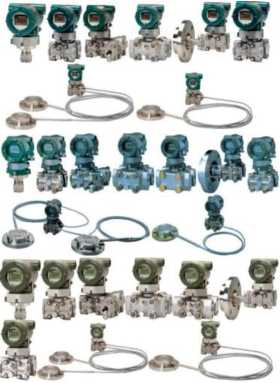

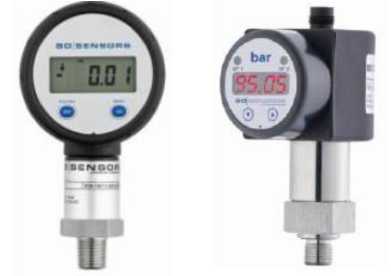

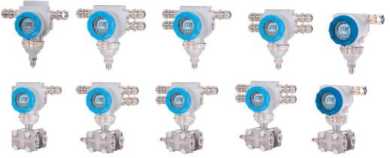

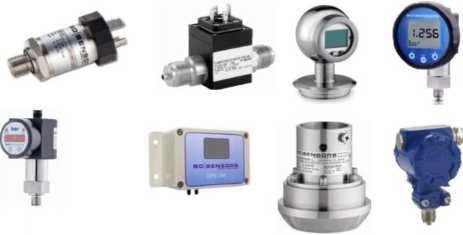

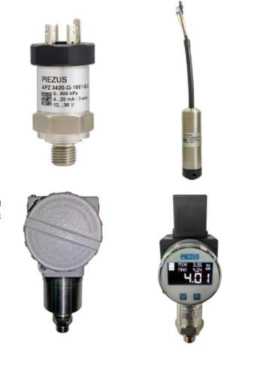

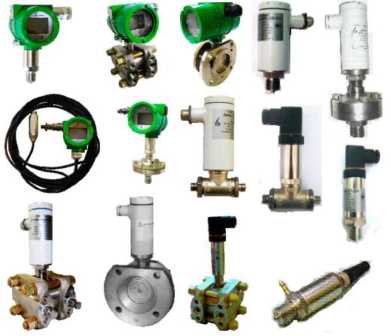

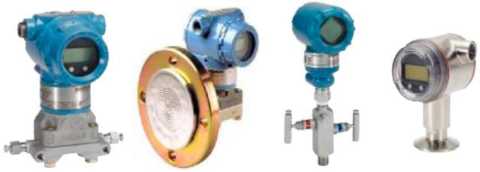

Рисунок 3 - Общий вид и наименование типа преобразователей давления, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М

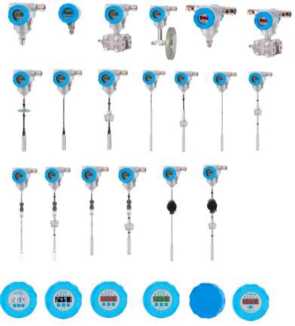

КТС-Б

ТСП и ТСП-К

ТС

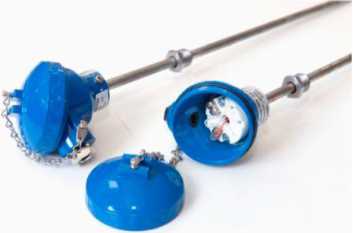

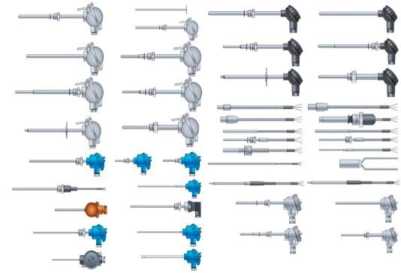

Рисунок 4 - Общий вид и наименование типа преобразователей температуры, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М

Программное обеспечение

Программное обеспечение теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М встроенное.

Программное обеспечение предназначено для сбора и обработки поступающих данных от средств измерений параметров теплоносителя, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, уставок и архивирование данных.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М в зависимости от комплекта поставки приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения_____________________

Продолжение таблицы 2

Технические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель тепловычислителя теплосчетчика методом предусмотренным изготовителем, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений_______________________________________

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040)

ГОСТ Р 51649-2014. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011. Теплосчетчики. Часть 1. Общие требования

ТУ 4218-076-44327050-2013 (В76.00-00.00 ТУ). Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М. Технические условия
