74597-19: МАЯК 301АРТД Счетчики электрической энергии трехфазные статические - Производители, поставщики и поверители

Счетчики электрической энергии трехфазные статические МАЯК 301АРТД

Номер в ГРСИ РФ: 74597-19
Категория: Счетчики электроэнергии
Производитель / заявитель: ООО "ТехноЭнерго", г.Нижний Новгород
Скачать
74597-19: Описание типа СИ Скачать 492.6 КБ
74597-19: Методика поверки Скачать 6.7 MБ
Нет данных о поставщике
Счетчики электрической энергии трехфазные статические МАЯК 301АРТД поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики электрической энергии трехфазные статические МАЯК 301АРТД предназначены для измерений и учета активной и реактивной энергии в трехпроводных и четырехпроводных сетях переменного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 74597-19
Наименование Счетчики электрической энергии трехфазные статические
Модель МАЯК 301АРТД
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01.04.2024
Производитель / Заявитель

ООО "ТехноЭнерго", г.Нижний Новгород

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 114
Найдено поверителей 4
Успешных поверок (СИ пригодно) 114 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

74597-19: Описание типа СИ Скачать 492.6 КБ
74597-19: Методика поверки Скачать 6.7 MБ

Описание типа

Назначение

Счетчики электрической энергии трехфазные статические МАЯК 301АРТД предназначены для измерений и учета активной и реактивной энергии в трехпроводных и четырехпроводных сетях переменного тока.

Описание

Принцип действия счетчиков МАЯК 301АРТД основан на преобразовании входных сигналов тока и напряжения сети в последовательность импульсов, частота которых пропорциональна потребляемой электроэнергии.

Счетчики МАЯК 301АРТД являются измерительными приборами, построенными по принципу учёта информации, получаемой с импульсного выхода измерительной микросхемы. Конструктивно счётчик состоит из корпуса (основания корпуса, крышки корпуса, клеммной крышки, интерфейсной крышки), клеммной колодки, печатного узла.

В качестве датчиков тока в счетчиках используется токовый трансформатор, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.

Микроконтроллер счетчика преобразует сигналы, поступающие на его входы от датчиков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними устройствами.

Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутреннем ПЗУ программой.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным (через оптический порт) или телеметрическим цепям системы энергоучета (АСКУЭ).

Счетчики предназначены для установки на рейке типа ТН35 по ГОСТ Р МЭК 60715-2003 (на DIN-рейке).

Счетчики МАЯК 301АРТД имеют несколько вариантов исполнения, отличающиеся классом точности; током базовым (номинальным), максимальным; вариантом подключения к сети (непосредственного подключения или включаемых через трансформатор); наличием или отсутствием интерфейса связи (RS-485); постоянной счетчика.

Варианты исполнения счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения

Условное обозначение счетчика

Тип интерфейса

Постоянная счетчика* имп./(кВтч) [ импДквщтч)]

Класс точности

Ток, А I6 (1макс) или 1цл(1м||>с)

Номинальное напряжение 3 *(120 - 230)/(208 -400) /счетчики непосредственного включения/

В

МАЯК 301АРТД.112Т.2ИПО2Б

Оптопорт RS-485

500/(10000)

1/1

5 (60)

МАЯК 301АРТД.112Т.2ИО2Б

Оптопорт

500/(10000)

1/1

5 (60)

Номинальное напряжение 3*( /счетчики, включаемые через

120 - 230)/(208 -400) В трансформаторы тока/

МАЯК 301АРТД.153Т.2ИПО2Б

Оптопорт RS-485

5000/(100000)

0,5S/1

5 (10)

МАЯК 301АРТД.153Т.2ИО2Б

Оптопорт

5000/(100000)

0,5S/1

5 (10)

Номинальное напряжение 3*57,7/100 В /счетчики, включаемые через трансформаторы тока и трансформаторы напряжения/

МАЯК 301АРТД.253Т.2ИПО2Б

Оптопорт RS-485

5000/(100000)

0,5S/1

5 (10)

МАЯК 301АРТД.253Т.2ИО2Б

Оптопорт

5000/(100000)

0,5S/1

5 (10)

*В скобках указана постоянная счётчика в режиме поверки

Условное обозначение счетчиков при заказе и в конструкторской документации другой продукции состоит из:

- наименования счетчика «Счетчик электрической энергии трехфазный статический»;

- обозначения модификации МАЯК 301АРТД.ХХХХ.ХХХХХ, где цифры и буквы

ХХХХ.ХХХХХ зависят от варианта исполнения:

первая цифра определяет напряжение:

наличие цифры 1: 3 *(120 - 230)/(208 - 400) В,

наличие цифры 2: 3*57,7/100 В.

вторая цифра определяет ток:

наличие цифры 1: базовый (максимальный) ток 5(60) А;

наличие цифры 5: номинальный (максимальный) ток 5(10) А.

третья цифра определяет класс точности:

наличие цифры 2 соответствует классу точности 1/1;

наличие цифры 3 соответствует классу точности 0,5S/1.

н аличие буквы Т в следующей позиции условного обозначения указывает на то, что в качестве датчика используется токовый трансформатор;

н аличие цифры 2 в пятой позиции условного обозначения свидетельствует о том, что в качестве индикатора для снятия информации со счётчика используется ЖКИ;

с ледующий набор букв в условном обозначении указывает на тип интерфейса и на количество интерфейсов в счётчике:

н аличие буквы И указывает на наличие импульсных выходов;

н аличие буквы П указывает на наличие интерфейса RS-485;

н аличие буквы О указывает на наличие оптопорта;

н аличие цифры 2 в предпоследней позиции свидетельствует об управлении нагрузкой сигналом;

н аличие буквы Б в последней позиции свидетельствует об отсутствии резервного питания;

- номера ТУ.

Пример условного обозначения: "Счетчик электрической энергии трехфазный статический МАЯК 301АРТД.253Т.2ИПО2Б МНЯК.411152.015ТУ".

Подключение счетчиков трансформаторного включения к сети производится через измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением 3 х 57,7 В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7; 63,5 В.

Счетчики непосредственного включения не чувствительны к постоянной составляющей в цепи переменного тока и предназначены для непосредственного подключения к сети с номинальными напряжениями из ряда: 120, 127, 200, 220, 230 В.

Счетчики ведут многотарифный учет энергии в четырех тарифных зонах, по восьми типам дней в двенадцати сезонах. В счётчиках задается начало первой и второй зоны, а третья и четвёртая зоны задаются началом и продолжительностью. Тарификатор счетчиков использует расписание исключительных дней (праздничных и перенесенных). Счетчики ведут следующие архивы тарифицированной учтенной энергии:

- значений учтенной активной и реактивной энергии нарастающим итогом с момента изготовления по всем тарифам;

- значений учтенной активной и реактивной энергии на начало каждого месяца по

всем тарифам в течение двадцати четырех месяцев;

- значений учтенной активной и реактивной энергии, а также максимальной активной и реактивной мощности каждого получаса месяца в течение двух месяцев.

Счетчики ведут журналы событий.

В журналах событий фиксируются времена начала/окончания следующих событий:

- время включения/отключения питания (32 события);

- время открытия и закрытия канала на запись (32 события);

- время и дата до и после коррекции (32 события);

- время прерывания напряжения фазы (32 события);

- время и дата открытия и закрытия клеммной крышки (32 события);

- время и дата открытия и закрытия интерфейсной крышки (32 события);

- время и дата открытия и закрытия крышки счетчика (32 события).

Счетчики ведут профиль мощности с временем интегрирования 30 минут для активной и реактивной энергии по модулю за получас и максимальных активной и реактивной мощности за получас.

В счетчиках функционируют два изолированных импульсных выхода - активный и реактивный, которые могут конфигурироваться для формирования импульсов телеметрии или поверки.

Активный импульсный выход может дополнительно конфигурироваться:

- для формирования сигнала индикации превышения программируемого порога мощности;

- для формирования сигнала контроля точности хода встроенных часов (канал 0);

- для формирования сигнала управления нагрузкой по программируемым критериям.

В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы (ЖКИ) с подсветкой, осуществляющие индикацию:

- текущее значение энергии по каждому тарифу (1 цикл);

- суммарное значение накопленной энергии по всем тарифам (1 цикл);

- текущее время (1 цикл);

- текущая дата (1 цикл);

- текущее значение активной мощности (2 цикл);

- суммарное значение активной мощности (2 цикл);

- текущее значение реактивной мощности (2 цикл);

- суммарное значение реактивной мощности (2 цикл);

- текущее значение фазного напряжения (2 цикл);

- текущее значение фазного тока (2 цикл);

- текущее значение частоты (2 цикл);

- потребляемая активная энергия в текущем получасе (3 цикл);

- активная максимальная мощность в текущем получасе (3 цикл);

- потребляемая реактивная энергия в текущем получасе (3 цикл);

- реактивная максимальная мощность в текущем получасе (3 цикл).

Счетчики имеют кнопку для управления режимами индикации.

Счетчики обеспечивают отображение информации о накопленной энергии на ЖКИ в виде семиразрядных чисел, пять старших разрядов дают показания в кВт^ч (квар^ч), шестой и седьмой разряды, отделенные точкой, указывают десятые и сотые доли кВт^ч (квар^ч) соответственно.

Счетчики, в зависимости от модификации, имеют равноприоритетные независимые интерфейсы связи: оптический интерфейс и интерфейс RS-485 по ГОСТ IEC 61107-2011, которые поддерживают ASCII символьный протокол.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя «Schetchik_ART» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).

Скорость обмена по последовательному порту, бод (бит/сек):

- RS-485: 9600;

- оптический порт - 9600.

Возможно одновременное подключение к RS-485 и оптическому порту.

Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломбы с нанесением знака поверки организации, осуществляющей поверку счетчика и этикетки ОТК предприятия - изготовителя.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

Кроме механического пломбирования в счетчиках установлены три электронных пломбы:

- для фиксации времени вскрытия клеммной крышки;

- для фиксации времени вскрытия интерфейсной крышки;

- для фиксации времени вскрытия верхней части корпуса.

Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов.

Счетчики предназначены для эксплуатации внутри закрытых помещений.

Общий вид счетчика МАЯК 301АРТД представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

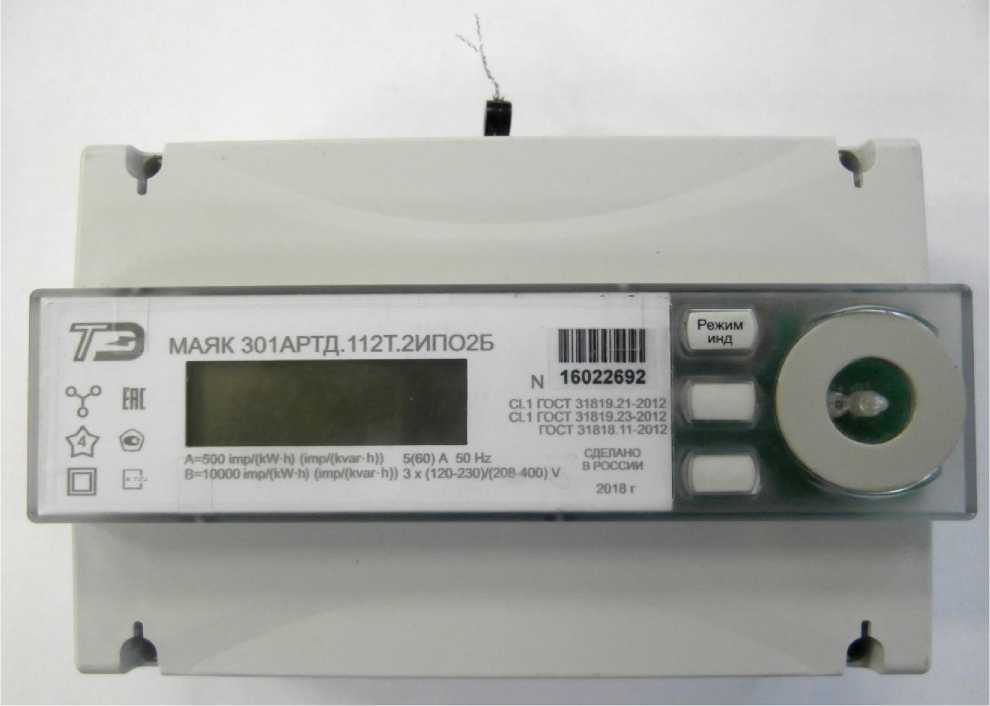

Рисунок 1 - Общий вид счетчика электрической энергии трехфазного статического МАЯК 301АРТД

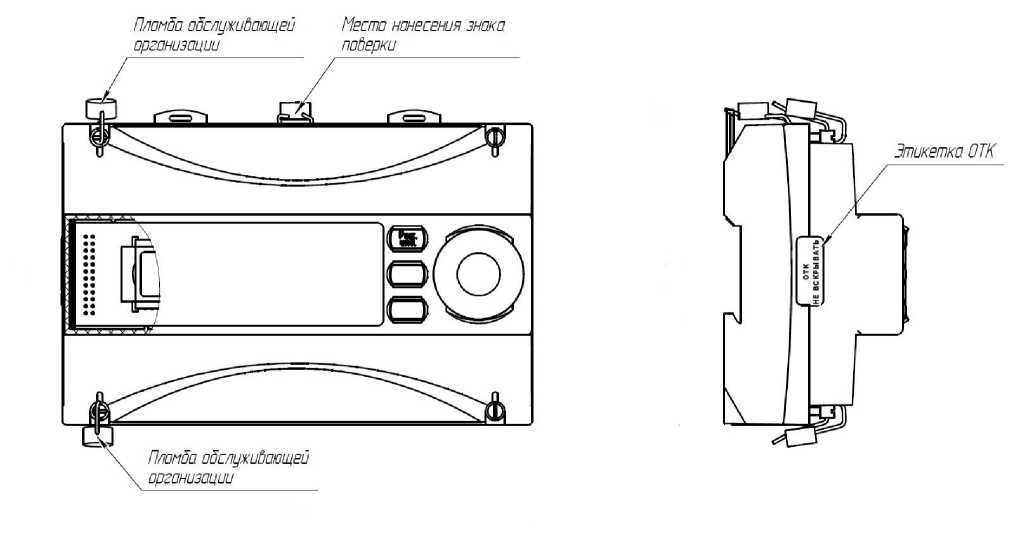

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной. Программное обеспечение:

- производит обработку информации, поступающей от аппаратной части счётчика;

- формирует массивы данных и сохраняет их в энергонезависимой памяти;

- отображает измеренные значения на индикаторе;

- формирует ответы на запросы, поступающие по интерфейсам связи.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчика на заводе-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклической контрольной суммой, которая контролируется системой диагностики счетчика. Метрологически значимая часть ПО и калибровочные коэффициенты защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

У ровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО 301АРТД±ех

Номер версии (идентификационный номер) ПО

не ниже 00.01.30

Цифровой идентификатор ПО

0х5С7Е

Алгоритм вычисления цифрового идентификатора ПО

CRC 16

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности:

- по ГОСТ 31819.21-2012 или ГОСТ 31819.22-2012 при измерении активной энергии;

- по ГОСТ 31819.23-2012 при измерении реактивной энергии

1 или 0,5S

1

Номинальное напряжение, В

3x57,7/100 или

3x(120-230)/(208-400)

Установленный рабочий диапазон напряжения, В

от 0,9 до 1,1 ином

Расширенный рабочий диапазон напряжения, В

от 0,8 до 1,15 ином

Предельный рабочий диапазон напряжения, В

от 0 до 1,15 ином

Базовый/максимальный ток для счетчиков непосредственного включения (ТбЛмокс), А

Номинальный/максимальный ток для счетчиков, подключаемых через трансформатор (ТноЛмакс), А

5/60

5/10

Номинальное значение частоты, Гц

50

Пределы допускаемой относительной погрешности измерения фазных напряжений, %

±0,9

Продолжение таблицы 3

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерения фазных токов, %:

- для счетчиков с 1б (1макс) — 5 (60) А:

в диапазоне от !б до 1макс

в диапазоне от 0,0Иб до 1б

- для счетчиков с 1№м (1макс) - 5 (10) А:

в диапазоне от 1ном До 1макс

в диапазоне от 0,011ном до 1ном

±5 ±[5+0,2(1б/1х-1)]*

±2 ±[2+0,2(1ном/1х-1)]*

Пределы допускаемой относительной погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц, %

±0,15

Стартовый    ток    (чувствительность)    при    измерении

активной/реактивной энергии, А, не более:

- для счетчиков с 1б (1макс) — 5 (60) А, класс точности 1

- для счетчиков с 1ном (1макс) - 5 (10) А, класс точности 0,5S/1

0,02 0,005/0,01

Пределы допускаемой основной абсолютной погрешности хода часов реального времени, при температуре от +15 до +25 °С, с/сут

±0,4

Изменение точности хода часов реального времени в диапазоне температур, с/°С/24 ч:

- св. -10 до +15 °С и от +25 до +45 °С включ.

- от -40 до -10 °С включ. и св. +45 до +60 °С

±0,15 ±0,5

*где 1х — измеренное значение тока, А

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Постоянная счетчика, имп./кВт-ч [(имп./квар^ч)]:

- для счетчиков с 1б (1макс) = 5 (60) А:

в основном режиме (А)

в режиме поверки (В)

- для счетчиков с 1ном (1макс) = 5 (10) А:

в основном режиме (А)

в режиме поверки (В)

500 10000

5000 100000

Потребляемая мощность, В А (Вт), не более: - по цепи напряжения - по цепи тока

2 (1,5) 0,1

Количество тарифов

4

Срок сохранения информации при отключении питания, лет

16

Габаритные размеры, мм, не более - высота - длина - ширина

110

67

171

Масса, кг, не более

0,75

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С - относительная влажность при 30 °С, % - давление, кПа

от -40 до +60 90 от 70 до 106,7

Средний срок службы, лет

30

Средняя наработка на отказ, ч

220000

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати и на титульных листах эксплуатационной документации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик электрической энергии трехфазный статический МАЯК 301АРТД

1

Руководство по эксплуатации

МНЯК.411152.015РЭ

1

Формуляр

МНЯК.411152.015ФО

1

Методика поверки*

МНЯК.411152.015РЭ1

1

Программа проверки функционирования счетчиков МАЯК 301АРТД «Schetchik ART»*

МНЯК.00001-01

1

Ящик

МНЯК.321324.001-15

1

Коробка

МНЯК.323229.003

1

Коробка

МНЯК.735391.008

1

Пакет полиэтиленовый 300*200x0,05

ГОСТ 12302-2013

1

* Поставляется на партию счетчиков и по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков.

Поверка

осуществляется по документу МНЯК.411152.015РЭ1 «Счетчик электрической энергии трехфазный статический МАЯК 301АРТД. Руководство по эксплуатации. Приложение В. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 05 октября 2018 г.

Основные средства поверки:

- установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М (рабочий эталон 2-го разряда, регистрационный номер в Федеральном информационном фонде № 23832-07).

- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде № 9084-83).

- секундомер механический типа СОСпр-2б-2 (регистрационный номер в Федеральном информационном фонде № 11519-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью .

Знак поверки наносится давлением на навесную пломбу, расположенную в месте крепления верхней части корпуса к основанию.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

МНЯК.411152.015ТУ. Счетчики электрической энергии трехфазные статические МАЯК 301АРТД. Технические условия

Другие Счетчики электроэнергии

74671-19
СЭТ-4ТМ.03МК Счетчики электрической энергии многофункциональные - измерители ПКЭ
АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Счетчики электрической энергии многофункциональные — измерители ПКЭ СЭТ-4ТМ.03МК (далее счетчики) предназначены для измерения и многотарифного учета активной и реактивной энергии в двух направлениях (в том числе и с учетом потерь), четырехквадрантной...
Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03МТ, СЭТ-4ТМ.02МТ предназначены для измерения и многотарифного учета активной и реактивной энергии в двух направлениях (в том числе и с учетом потерь), ведения массивов профиля мощности нагр...
Default ALL-Pribors Device Photo
Счетчики электрической энергии трехфазные многофункциональные DTZYB01-M (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого направления по дифференцированным во времени тарифам в сетях переменного тока п...
74881-19
Альфа A1700 Счетчики электрической энергии трехфазные
ООО "Эльстер Метроника", г.Москва
Счетчики электрической энергии трехфазные Альфа A1700 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии и мощности в цепях переменного тока в многотарифном или однотарифном режимах.
Default ALL-Pribors Device Photo
Счетчики электрической энергии однофазные многофункциональные DDZYB01-M (далее - счетчики) предназначены для измерения активной электрической энергии прямого направления по дифференцированным во времени тарифам в однофазных сетях переменного тока про...
