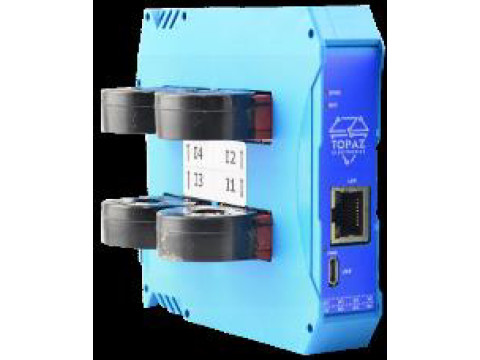

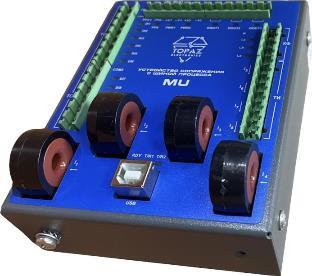

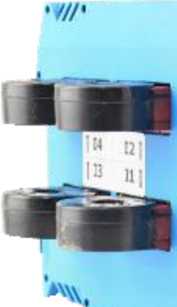

Устройства сопряжения с шиной процесса TOPAZ MU

Позиция

Код

Описание

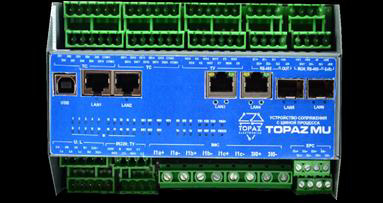

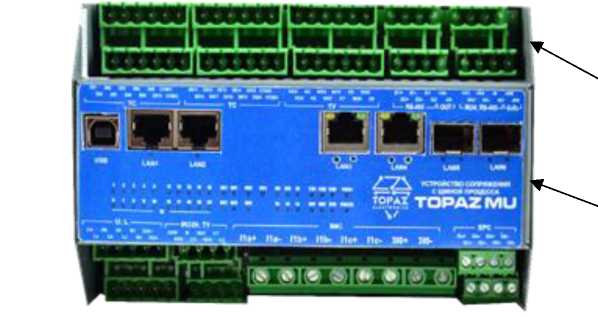

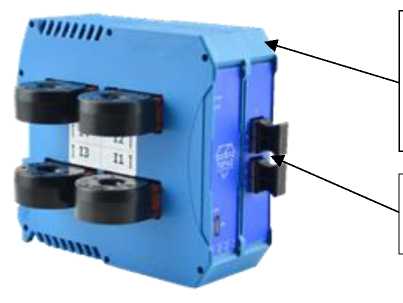

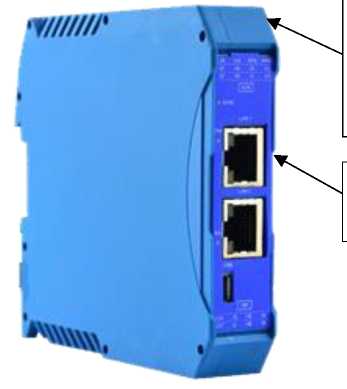

Конструктивное исполнение

A

отсутствует

Конструктивное исполнение в пластиковом корпусе

М

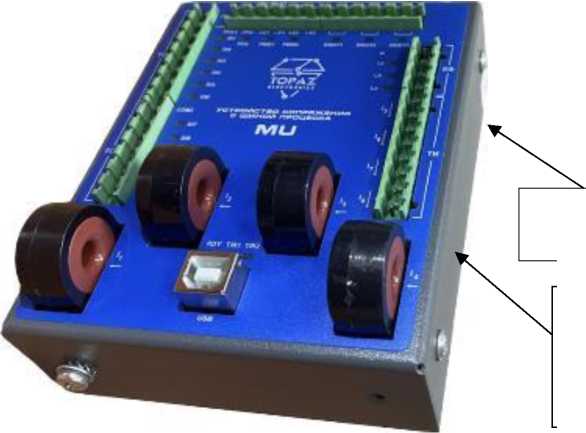

Конструктивное исполнение в металлическом корпусе (исполнение 1)

ML

Конструктивное исполнение в металлическом корпусе (исполнение 2)

SR

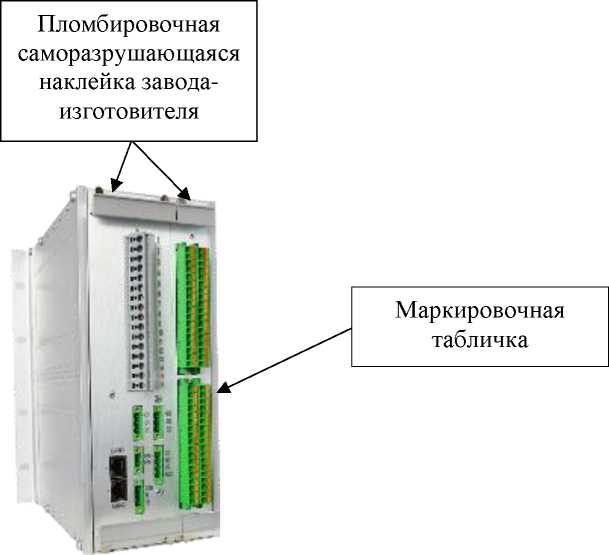

Конструктивное исполнение в виде блочного каркаса (subrack) по ГОСТ Р МЭК 60917-1

Коммуникационные порты Ethernet

B1...Bx

nGSFP

Ethernet 1000 Мбит/с SFP

nGTxSFP

Ethernet 1000 Мбит/с combo-port RJ-45/SFP

nGTx

Ethernet 1000 Мбит/с TX RJ-45

nGFxS

Ethernet 1000 Мбит/с FX LC single-mode

nGFxM

Ethernet 1000 Мбит/с FX LC multi-mode

nTx

Ethernet 100 Мбит/с TX RJ-45

nFxS

Ethernet 100 Мбит/с FX LC single-mode

nFxM

Ethernet 100 Мбит/с FX LC multi-mode

Коммуникационные последовательные порты

С

nR

RS-485

Дискретные входы и выходы

D1...DX

nDI

Дискретные входы

nDOC

Дискретные выходы типа «реле управления»

nDOS

Дискретные выходы типа «сигнальные реле»

nL

Входы контроля наличия напряжения

DGN

Дискретные выходы диагностики (одно реле - для сигнализации о состоянии блока питания, второе - о состоянии устройства в целом)

Аналоговые входы

E1... Ex

nU

Входы измерений напряжения переменного тока

nUDC

Входы измерений напряжения постоянного тока

nUDCmV

Входы измерений напряжения постоянного тока

nIMC

Входы измерений силы переменного тока (встроенные трансформаторы тока (далее - ТТ)) для подключения к обмоткам трансформаторов для измерений, для учета

nIPC1A

Входы измерений силы переменного тока для подключения к обмоткам трансформаторов для защиты (1ном = 1 А)

nIPC5A

Входы измерений силы переменного тока для подключения к обмоткам трансформаторов для защиты (1ном = 5 А)

nEMC

Входы измерений силы переменного тока (выносные ТТ) для подключения к обмоткам трансформаторов для измерений, для учета

nEPC

Входы измерений силы переменного тока (выносные ТТ) для подключения к обмоткам трансформаторов для защиты

nEPCO

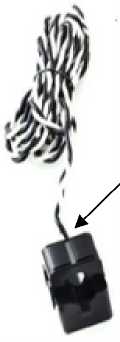

Входы измерений силы переменного тока (выносные разъемные ТТ) для подключения к обмоткам трансформаторов для защиты

Позиция

Код

Описание

Вход синхронизации PPS

F

PPS

Клеммный разъем, который может настраивается в режим приема или в режим выдачи сигнала PPS

G

RTC

Наличие часов реального времени

H

BNC

Байонетный разъем

FO

Оптический ST-разъем

Исполнение по питанию

I

LV

Один вход для питания постоянным током, номинальное напряжение 24 В

2LV

Два входа для питания постоянным током, номинальное напряжение 24 В

HV

Один вход для питания постоянным или переменным током, номинальное напряжение 220 В

2HV

Два входа для питания постоянным или переменным током, номинальное напряжение 220 В

J

24OUT

Выход 24 В постоянного тока

Номинальное напряжение дискретного входа

K

24DC

24 В постоянного тока

110DC

110 В постоянного тока

220АС

220 В переменного тока

220DC

220 В постоянного тока

Примечания:

1. n - число интерфейсов, различных входов и выходов.

2. Отсутствие какого-либо кода означает отсутствие соответствующего интерфейса, входа или выхода.

Идентификационные данные

Значение

Модификация TOPAZ

MU-...

Идентификационное наименование ПО

TOPAZ.MU

Номер версии (идентификационный номер) ПО

V2.5.0.31

Цифровой идентификатор ПО (контрольная сумма)

0x362BABD2

Алгоритм расчета контрольной суммы

CRC32

Модификация TOPAZ M

[U-М-...

Идентификационное наименование ПО

TOPAZ.MU-M

Номер версии (идентификационный номер) ПО

V2.4.0.20

Цифровой идентификатор ПО (контрольная сумма)

0x4E5F1549

Алгоритм расчета контрольной суммы

CRC32

Модификация TOPAZ Ml

U-МЬ-...

Идентификационное наименование ПО

TOPAZ.MU-ML

Номер версии (идентификационный номер) ПО

V2.0.0.17

Цифровой идентификатор ПО (контрольная сумма)

0x49F2D1F3

Алгоритм расчета контрольной суммы

CRC32

Модификация TOPAZ MU-SR-...

Идентификационное наименование ПО

TOPAZ.MU-SR

Номер версии (идентификационный номер) ПО

V1.1.0.10

Цифровой идентификатор ПО (контрольная сумма)

0x28580FBF

Алгоритм расчета контрольной суммы

CRC32

Наименование характеристики

Значение

Номинальное напряжение переменного тока фазное/линейное Uhom,

57,7/100; 220/380;

В

230/400

Диапазон измерений (преобразований) напряжения переменного

от 0,01" Uhom до

тока U фазного/линейного и напряжения основной частоты U(i), В

2,00" Uhom

Пределы допускаемой относительной основной погрешности измерений (преобразований) напряжения переменного тока U фазного/линейного и напряжения основной частоты U(i), % в

поддиапазонах:

1) для ином = 57,7/100 В

- от 0,01 'Uhom до 0,05'Uhom включ.

±1,0

- св. 0,05'Uhom до 0,20'Uhom включ.

±0,5

- св. 0,2'Uhom до 2,0'Uhom включ. 2) Uhom = 220/380 В

±0,1

- от 0,010 • Uhom до 0,013" Uhom включ.

±1,0

- св. 0,013- Uhom до 0,052^ Uhom включ.

±0,5

- св. 0,052^ Uhom до 2,000^ Uhom включ. 3) Uhom = 230/400 В

±0,1

- от 0,0100-Uhom до 0,0125" Uhom включ.

±1,0

- св. 0,0125" Uhom до 0,0500^ Uhom включ.

±0,5

- св. 0,05" Uhom до 2,00" Uhom включ.

±0,1

Наименование характеристики

Значение

Номинальное напряжение постоянного тока Udchom :

- входы nUDC, В

- входы nUDCmV, мВ

220

75

Диапазон измерений (преобразований) напряжения постоянного тока Udc :

- для Udchom = 220 В, В

- для Udchom = 75 мВ, мВ

от 0,5 до 600 от 0 до 250

Пределы допускаемой основной погрешности измерений (преобразований) напряжения постоянного тока:

- относительной для Udchom = 220 В, %, в поддиапазонах:

от 0,5 В до 0,01 Udchom включ.

от 0,01 'Udchom до 0,05'Udchom включ.

св. 0,05'Udchom до 0,20Udchom включ.

св. 0,2'Udchom до 600 включ.

- приведенной к номинальному значению для Udchom = 75 мВ, %

±5,0 ±1,0 ±0,5 ±0,1

±0,5

Номинальный ток Ihom , А

1; 5

Диапазон измерений (преобразований) силы переменного тока I и силы тока основной частоты 1(1), А:

- для входов nIMC, nEMC

- для входов п1РС1А, п1РС5А, nEPC, nEPCO

от 0,01-Ihom до 2,00'Ihom от 0,05'Ihom до 40,00^Ihom

Пределы допускаемой относительной основной погрешности измерений (преобразований) силы переменного тока I и силы тока основной частоты 1(1) для входов nIMC, nEMC, %, в поддиапазонах:

- от 0,011ном до 0,05' Ihom включ.

- св. 0,05- 1ном до 2,00'Ihom включ.

±1,0

±0,1

Пределы допускаемой относительной основной погрешности измерений (преобразований) силы переменного тока I для входов nIPCIA, nIPC5A, nEPC, nEPCO, %, в поддиапазонах:

- от 0,05-Ihom до 0,10"Ihom включ.

- св. 0,1-Ihom до 0,2'Ihom включ.

- св. 0,2-Ihom до 40,0'Ihom включ.

±2,0 ±0,5

±0,2

Стартовый ток (чувствительность) для входов nIMC, nEMC, А

0,001- Ihom

Номинальная частота сети fHOM, Гц

50

Диапазон измерений (преобразований) частоты переменного тока f, Гц

от 40 до 70

Пределы допускаемой абсолютной основной погрешности измерений (преобразований) частоты переменного тока /, Гц, в поддиапазонах:

- от 40,0 до 42,5 включ.; св. 57,7 до 70,0 включ.

- св. 42,5 до 57,5 включ.

±0,03

±0,01

Диапазон измерений (преобразований) напряжения n-й гармонической составляющей U<п), В

от 0 до 0,6- Uном

Наименование характеристики

Значение

Пределы допускаемой основной погрешности измерений (преобразований) напряжения n-й гармонической составляющей U(n):

- абсолютной погрешности при U(n)<0,01 Uhom, В

±340-4 • Uhom

- относительной погрешности при 0,01 Uhom<U(n)<0,6^ Uhom, %

±3

Диапазон измерений (преобразований) силы тока n-й гармонической составляющей 1(п) для входов nIMC, nEMC, А

от 0 до 0,6- 1ном

Пределы допускаемой основной погрешности измерений (преобразований) силы тока n-й гармонической составляющей 1(п) для входов nIMC, nEMC:

- абсолютной погрешности при 1(п) <0,01 1ном, А

- относительной погрешности при 0,01 1ном < 1(п)<0,60^ 1ном, %

±3-10’4-1ном ±3

Пределы допускаемой абсолютной основной угловой погрешности при измерениях (преобразованиях):

- напряжения основной частоты, '

- силы тока основной частоты для входов nIMC, nEMC в диапазоне силы тока от 0,011ном до 2,00^ 1ном включ., '

- силы тока основной частоты для входов nIPCIA, nIPC5A, nEPC, nEPCO в диапазоне силы тока от 0,05^ 1ном до 40^ 1ном включ., '

- гармонических составляющих напряжения, '

- гармонических составляющих тока для входов nIMC, nEMC в диапазоне силы тока гармонических составляющих от 0 до 0,60- 1ном включ., '

±3

±3

±3

±3

±3

Пределы допускаемой абсолютной основной погрешности синхронизации выборок в SV-потоке, мкс

±1

Пределы допускаемого абсолютного смещения формируемой ШВ относительно шкалы времени внешнего источника в режиме синхронизации от внешнего источника, мкс:

- при синхронизации по протоколу NTP

- при синхронизации по протоколу PTP, по сигналам PPS

±1000 ±1,0

Примечания:

1. Значение номинального тока для входов nIMC, nEMC, nEPC, nEPCO устанавливается программно.

2. Значение номинального напряжения устанавливается программно.

3. Для напряжения переменного тока U, силы переменного тока I, гармонических составляющих напряжения U(n) и тока 1(п), напряжения U(i) и тока 1(1) основной частоты указаны среднеквадратические значения соответствующих величин.

4. Напряжение U и сила переменного тока I измеряются (преобразуются) с учетом всех спектральных составляющих до 50 гармоники включительно, измерения (преобразования) гармонических составляющих напряжения и тока выполняются для порядков от 2 до 50.

5. Погрешности измерений (преобразований) указаны для среднеквадратических значений силы тока и напряжения.

6. Влияющей величиной при измерениях (преобразованиях) напряжения переменного тока U, напряжения основной частоты U(i), напряжения постоянного тока, силы переменного тока I, силы тока основной частоты 1(1), частоты переменного тока /, напряжения n-й гармонической составляющей U<п), n-й гармонической составляющей 1(п) является температура окружающего воздуха. Пределы допускаемой дополнительной погрешности измерений от влияния изменения температуры окружающего воздуха вышеперечисленных

Наименование характеристики

Значение

величин не превышают 0,07 предела допускаемой основной погрешности при отклонении температуры окружающего воздуха от (20±5) °С на каждые 10 °С в рабочих условиях измерений.

7. Показатели точности вышеперечисленных величин нормированы в диапазоне частот от 40 до 70 Гц.

8. Для обеспечения единства измерений времени ШВ внешнего источника должна быть синхронизирована с национальной шкалой координированного времени Российской Федерации UTC(SU).

9. Стартовый ток (чувствительность) указан для случая измерений мощности и энергии вторичным цифровым вычислителем.

10. Для входов п1РС1А, п1РС5А имеются ограничения по продолжительности измерений силы тока в перегрузочных режимах (от 20 А до 200 А):

- 200 А - не более 1 с,

- 20 А - не более 1 ч;

- от 20 до 200 А допустимое время измерений определяется зависимостью

t=(-1,515-10’3-I2+60,61) мин

Наименование характеристики

Значение

Частоты дискретизации SV-потоков, поддерживаемые устройствами, Гц, (число выборок за период промышленной частоты сети)

1000 (20); 1200 (24); 2400 (48);

4000 (80); 4800 (96); 12800 (256); 14400 (288)

Параметры электрического питания:

- модификации ...-LV-..., ...-2LV-... (номинальное напряжение постоянного тока)

- модификации ...-HV-..., ...-2HV-...:

номинальное напряжение постоянного или переменного тока, В номинальная частота напряжения переменного тока, Гц

24

220

50

Потребляемая мощность, Вт, не более:

- модификации TOPAZ MU-.., TOPAZ MU-М-.,TOPAZ MU-ML-...

- модификация TOPAZ MU-SR-.

20

100

Мощность, потребляемая измерительным цепям тока на фазу, В^А, не более

0,1

Мощность, потребляемая измерительным цепям напряжения на фазу, В^А, не более

0,2

Габаритные размеры (ширинахвысотахглубина), мм, не более

485x275x251

Масса, кг, не более

30

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха при +20 °С, %

- атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84,0 до 106,7

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха при +20 °С, %

- атмосферное давление, кПа

-40 до +70 до 95 от 84,0 до 106,7

Наличие сервисных функций (сигнализация, самодиагностика, тестовый режим, самоописание, журналирование, конфигурирование)

имеется

Наименование характеристики

Значение

Средний срок службы, лет

30

Средняя наработка на отказ, ч

365000

Наименование

Обозначение

Количество

Устройство сопряжения с шиной процесса

TOPAZ MU

1 шт.

Руководство по эксплуатации

ПЛСТ.424129.013 РЭ

1 экз.

Паспорт

ПЛСТ.424129.013 ПС

1 экз.

Примечания:

1. По согласованию с покупателем руководство по эксплуатации поставляется путем размещения в сети Интернет на сайте изготовителя.

2. Внешнее ПО (программа-конфигуратор) не входит в комплектность средства измерений и поставляется по отдельному заказу
