Клещи токоизмерительные КТ
| Номер в ГРСИ РФ: | 76444-19 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Горизонт Плюс", г.Истра |
|
76444-19: Описание типа
2019-76444-19.pdf
|
Скачать | 306.6 КБ | |
|
76444-19: Описание типа
2026-76444-19.pdf
|
Скачать | 364.5 КБ | |
|
76444-19: Описание типа
2026-76444-19-1.pdf
|
Скачать | 708.5 КБ | |
|
76444-19: Методика поверки
МП-НИЦЭ-005-26
2026-mp76444-19.pdf
|
Скачать | 6.5 MБ | |
|
76444-19: Методика поверки
ИЦРМ-МП-112-19
2019-mp76444-19-2.pdf
|
Скачать | 4.5 MБ |
Клещи токоизмерительные КТ (далее по тексту - клещи) предназначены для преобразования силы постоянного и переменного тока в пропорциональные значения напряжения постоянного и переменного тока, в пропорциональные значения силы постоянного тока, соответствующие требованиям стандартного интерфейса «токовая петля 4/20 мА», а также отображения результатов измерений на индикаторе.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 76444-19 | ||||||||||||
| Действует | по 18.10.2029 | ||||||||||||
| Наименование | Клещи токоизмерительные | ||||||||||||
| Модель | КТ | ||||||||||||
| Модификации |
КТ-***-У КТ-***-У-4/20 КТ-***-П КТ-***-П-4/20 КТ-1000-В где *** – верхний предел преобразования силы тока в амперах Дополнительно в обозначении клещей присутствуют следующие буквы и цифры: Д – обозначает диаметр входной токовой шины; цифры 25 и 54 после буквы Д – обозначают размер отверстия магнитопровода клещей под входную токовую шину в миллиметрах (диаметр) На испытания представлены: КТ-100-В КТ-1000-В КТ-1000-У-4/20-Д54 |
||||||||||||
| Приказы |
№556 от
23.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№1423 от
21.07.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9f095bd8-551e-08dd-610d-6a68c359d667 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НПО «Горизонт Плюс», РОССИЯ, 143502, Московская обл. г. Истра, ул. Панфилова, д. 51А, ком. 1
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-005-26 ГСИ. Клещи токоизмерительные КТ. Методика поверки. Действие методики распространяется на все СИ, находящиеся в эксплуатации
(с 21.07.2026)
ИЦРМ-МП-112-19 ГСИ. Клещи токоизмерительные КТ. Методика поверки
(по 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 625 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0 %) |
| Актуальность информации | 26.07.2026 |
Поверители
Скачать
|
76444-19: Описание типа
2019-76444-19.pdf
|
Скачать | 306.6 КБ | |
|
76444-19: Методика поверки
2019-mp76444-19.pdf
Файл устарел
|
Скачать | 4.5 MБ | |
|
76444-19: Описание типа
2026-76444-19.pdf
|
Скачать | 364.5 КБ | |
|
76444-19: Методика поверки
ИЦРМ-МП-112-19
2019-mp76444-19-1.pdf
Файл устарел
|
Скачать | 4.5 MБ | |
|
76444-19: Описание типа
2026-76444-19-1.pdf
|
Скачать | 708.5 КБ | |
|
76444-19: Методика поверки
МП-НИЦЭ-005-26
2026-mp76444-19.pdf
|
Скачать | 6.5 MБ | |
|
76444-19: Методика поверки
ИЦРМ-МП-112-19
2019-mp76444-19-2.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Клещи токоизмерительные КТ (далее по тексту - клещи) предназначены для преобразования силы постоянного и переменного тока в пропорциональные значения напряжения постоянного и переменного тока, в пропорциональные значения силы постоянного тока, соответствующие требованиям стандартного интерфейса «токовая петля 4/20 мА», а также отображения результатов измерений на индикаторе.
Описание
Клещи предназначены для работы в составе измерительных и управляющих систем в цепях, гальванически изолированных от питания и выхода, и относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия клещей основан на явлении электромагнитной индукции.
Ток, протекающий через входную шину, пропущенную в отверстие разъемного магнитопровода, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональный сигнал - напряжение соответствующего знака, которое усиливается и нормируется.
В клещах, которые преобразуют только переменный ток, вместо датчика Холла установлен разъемный трансформатор тока с нагрузочным резистором.
В клещах со стандартным интерфейсом «токовая петля 4/20 мА», описанная выше схема обработки сигнала, дополнена детектором истинных среднеквадратических значений (True RMS). Входной сигнал преобразуется этим детектором в положительное напряжение, значение которого пропорционально истинному среднеквадратическому значению измеряемого тока. Схема передатчика токового интерфейса «токовая петля 4/20 мА» формирует из этого напряжения выходной токовый сигнал, пропорциональный истинному среднеквадратическому значению силы измеряемого тока.
В клещах с индикатором сигнал преобразуется детектором истинных среднеквадратических значений (True RMS) в положительное напряжение, значение которого пропорционально истинному среднеквадратическому значению измеряемого тока. Полученное напряжение индицируется на индикаторе в единицах силы тока.
Конструктивно клещи состоят из разъемного магнитопровода с датчиком Холла в его зазоре или трансформатором тока, и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе.
Клещи выпускаются в виде следующих модификаций:
- КТ-***-У - преобразуют мгновенные значения силы постоянного и переменного тока в пропорциональные значения напряжения постоянного и переменного тока;
- кт-***-у—4/20 — преобразуют среднеквадратическое значение силы постоянного и переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;
- КТ-***-П — преобразуют мгновенные значения силы переменного тока
в пропорциональные значения напряжения переменного тока;
— КТ-***-П-4/20 — преобразуют среднеквадратическое значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;
- КТ-100-В - преобразуют среднеквадратическое значение силы переменного тока в цифровые значения, отображаемые на индикаторе и/или экране мобильного устройства с операционной системой «Андроид» (интерфейс Bluetooth);
- КТ-1000-В - преобразуют среднеквадратическое значение силы переменного тока в цифровые значения, отображаемые на индикаторе и/или экране мобильного устройства с операционной системой «Андроид» (интерфейс Bluetooth);
где *** - верхний предел преобразования силы тока в амперах.
Дополнительно в обозначении клещей присутствуют следующие буквы и цифры:
В - возможность работы в цепях, находящихся под напряжением до 10000 В;
Д - обозначает диаметр входной токовой шины;
цифры 25 и 54 после буквы Д - обозначают размер отверстия магнитопровода клещей под входную токовую шину в миллиметрах (диаметр).
Клещи модификаций КТ-100-В, КТ-1000-В, опционально могут комплектоваться накладками и изолирующей штангой, которые облегчают монтаж клещей на воздушные линии электрических сетей с земли.
Общий вид клещей представлен на рисунках 1 - 12.
Пломбирование клещей токоизмерительных КТ не предусмотрено.
Нанесение знака поверки на клещи не предусмотрено.
Место нанесения заводских номеров - на табличке, на тыльной стороне корпуса; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунке 13.

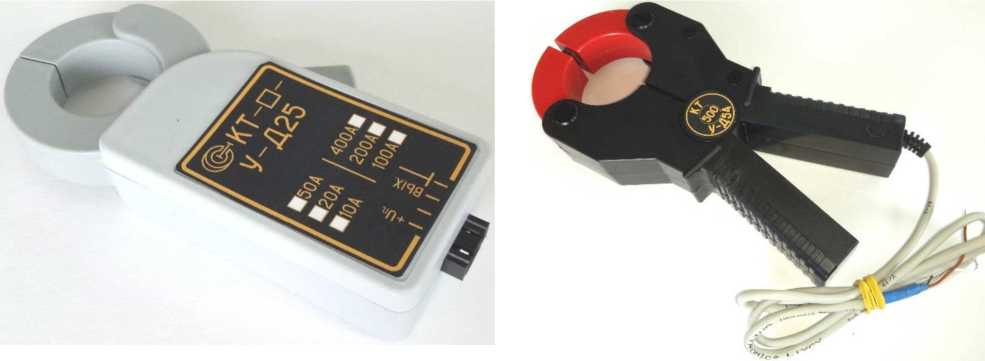

Рисунок 1 - Общий вид клещей токоизмерительных КТ-***-У-Д25
Рисунок 2 - Общий вид клещей токоизмерительных КТ-***-У-Д54

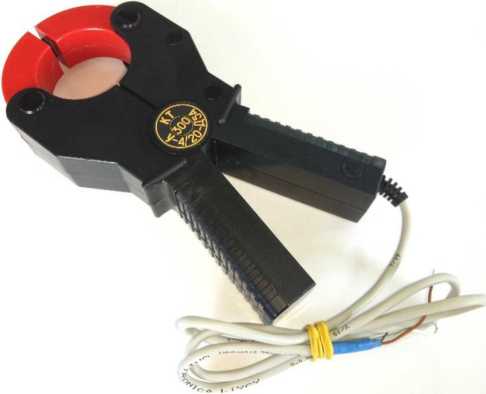

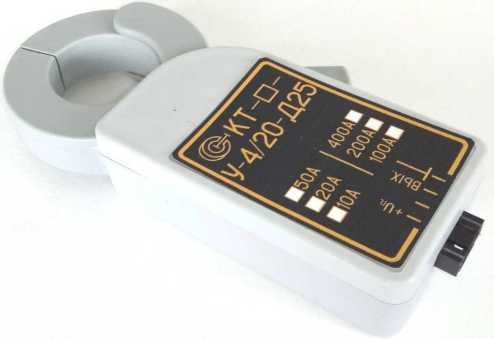

Рисунок 3 - Общий вид клещей токоизмерительных КТ-***-У-4/20-Д25
Рисунок 4 - Общий вид клещей токоизмерительных КТ-***-У-4/20-Д54

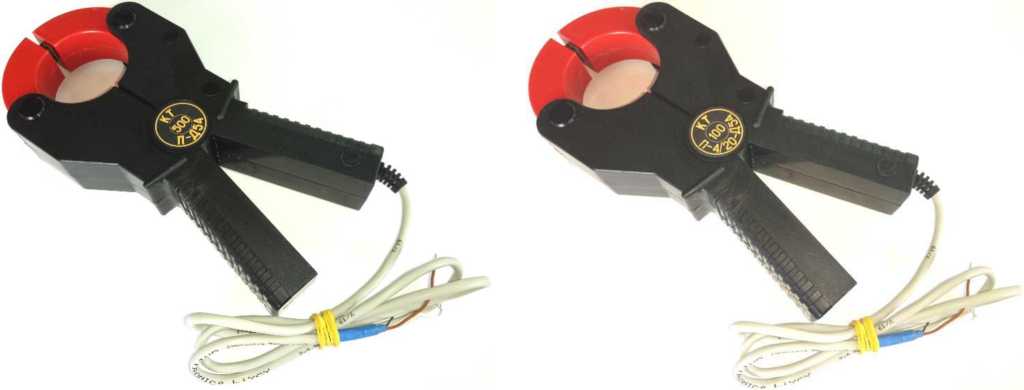

Рисунок 5 - Общий вид клещей токоизмерительных КТ-***-П-Д54
Рисунок 6 - Общий вид клещей токоизмерительных КТ-***-П-4/20-Д54
Рисунок 7 - Общий вид клещей токоизмерительных КТ-100-В (без ручек)
Рисунок 8 - Общий вид клещей токоизмерительных КТ-100-В (без ручек, с накладками)

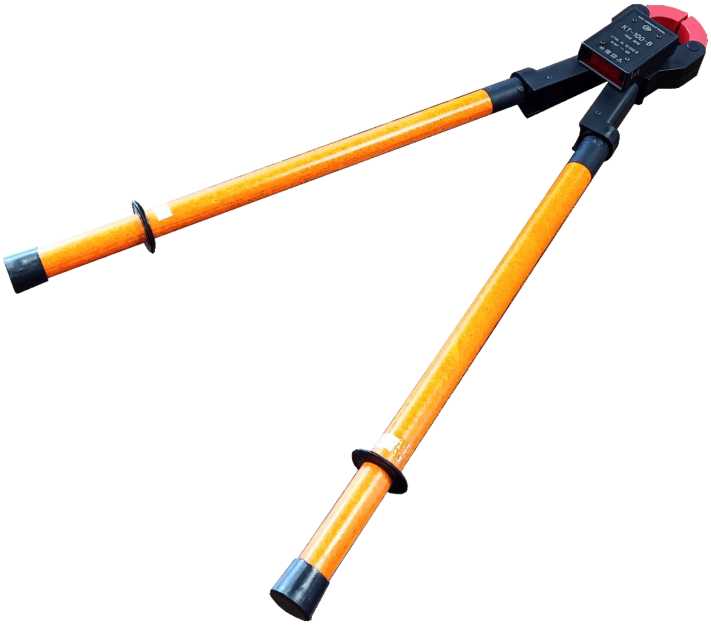

Рисунок 9 - Общий вид клещей токоизмерительных КТ-100-В (с ручками)

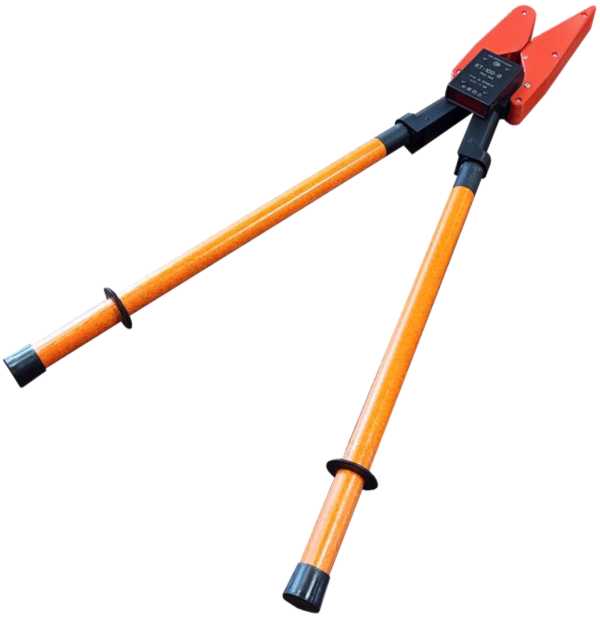

Рисунок 10 - Общий вид клещей токоизмерительных КТ-100-В (с ручками, с накладками)

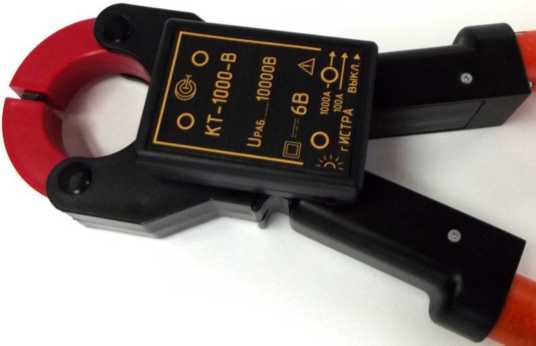

Рисунок 11 - Общий вид клещей токоизмерительных КТ-1000-В (без ручек)

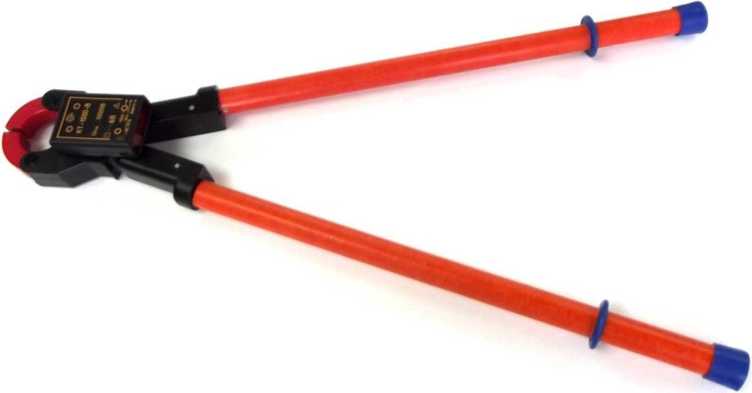

Рисунок 12 - Общий вид клещей токоизмерительных КТ-1000-В (с ручками)
Место нанесения заводских номеров

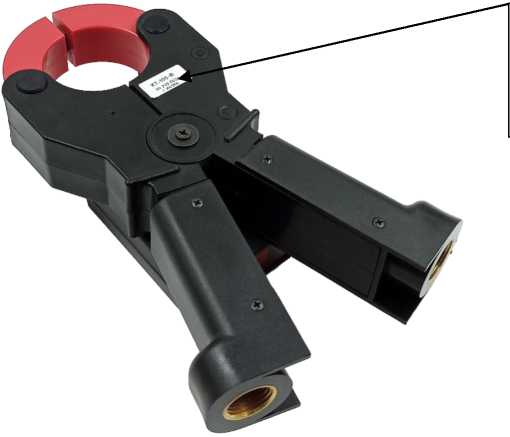

Рисунок 13 - Обозначение места нанесения заводских номеров
Программное обеспечение
Встроенное ПО (микропрограмма) клещей модификаций КТ-100-В, КТ-1000-В
реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики клещей нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в защищенную от записи память микроконтроллера клещей предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификаций |
|
КТ-100-В, КТ-1000-В 1) | |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер ПО) |
1.Х.Х |
|
Цифровой идентификатор ПО |
— |
|
Примечания: Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9; 1) - модификации с интерфейсом Bluetooth | |
Технические характеристики
Таблица 2 - Верхний предел диапазона преобразования силы постоянного и переменного тока
|
Модификация |
Верхний предел диапазона преобразования силы постоянного и переменного тока, А 1) |
|
КТ-***-У-Д25, КТ-***-У-4/20-Д25 |
10, 20, 50, 100, 200, 400 |
|
КТ-***-У-Д54, КТ-***-У-4/20-Д54 |
300, 500, 750, 1000 |
|
КТ-***-П-Д54 2), КТ-***-П-4/20-Д54 2) |
20, 50, 100, 200, 300, 500, 750, 1000 |
|
КТ-100-В 2) |
10, 100 |
|
КТ-1000-В 2) |
100, 1000 |
|
Примечания: *** - верхний предел диапазона преобразования силы постоянного и переменного тока, А; 1) - нижний предел диапазона преобразования силы постоянного и переменного тока 0 А; 2) - только для преобразования силы переменного тока; Частота преобразуемой силы переменного тока 50 Гц | |
Таблица 3 - Пределы допускаемой основной погрешности преобразования силы постоянного и переменного тока______________________________________________________________________
|
Модификация |
Пределы допускаемой основной приведенной погрешности преобразования силы постоянного и переменного тока, % 1) |
|
от КТ-20-П-Д54 2) до КТ-1000-П-Д54 2); от КТ-20-П-4/20-Д54 2) до КТ-1000-П-4/20-Д54 2) |
±0,6 |
|
от КТ-500-У-Д54 до КТ-1000-У-Д54; КТ-100-В 2), КТ-1000-В 2) |
±1,0 |
|
КТ-300-У-Д54; от КТ-300-У-4/20-Д54 до КТ-1000-У-4/20-Д54 |
±1,5 |
|
от КТ-50-У-Д25 до КТ-400-У-Д25; от КТ-50-У-4/20-Д25 до КТ-400-У-4/20-Д25 |
±2,5 |
Продолжение таблицы 3
|
Модификация |
Пределы допускаемой основной приведенной погрешности преобразования силы постоянного и переменного тока, % 1) |
|
от КТ-10-У-Д25 до КТ-20-У-Д25; от КТ-10-У-4/20-Д25 до КТ-20-У-4/20-Д25 |
±3,0 |
|
Примечания: 1) - за нормирующее значение принимается верхний предел диапазона преобразования силы постоянного и переменного тока; 2) - только для преобразования силы переменного тока | |
Таблица 4 - Пределы допускаемой дополнительной погрешности преобразования силы
постоянного и переменного тока
|
Модификация |
Пределы допускаемой дополнительной приведенной погрешности преобразования силы постоянного и переменного тока для температурной группы, % 1) | ||
|
А |
В |
С | |
|
от КТ-20-П-Д54 2) до КТ-1000-П-Д54 2); от КТ-20-П-4/20-Д54 2) до КТ-1000-П-4/20-Д54 2); КТ-100-В 2), КТ-1000-В 2) |
±0,3 |
±0,4 |
±0,5 |
|
от КТ-300-У-Д54 до КТ-1000-У-Д54; от КТ-300-У-4/20-Д54 до КТ-1000-У-4/20-Д54 |
±1,5 |
±2,0 |
±3,0 |
|
от КТ-10-У-Д25 до КТ-400-У-Д25; от КТ-10-У-4/20-Д25 до КТ-400-У-4/20-Д25 |
±2,0 |
±3,0 |
±5,0 |
Примечания:
1) - за нормирующее значение принимается верхний предел диапазона преобразования силы постоянного и переменного тока;
2) - только для преобразования силы переменного тока
Таблица 5 - Параметры выходных цепей клещей КТ-***-У, КТ-***-П
|
Модификация |
Напряжение постоянного и переменного тока на выходе при силе постоянного и переменного тока на входе, равной верхнему пределу преобразования, В |
|
от КТ-10-У-Д25 до КТ-400-У-Д25 |
1 |
|
от КТ-20-П-Д541) до КТ-1000-П-Д54 1) |
2 |
|
от КТ-300-У-Д54 до КТ-1000-У-Д54 |
2 |
|
Примечание - 1) только для преобразования силы переменного тока | |
Таблица 6 - Параметры выходных цепей клещей КТ-***-У-4/20, КТ-***-П-4/20
|
Модификация |
Сила постоянного тока на выходе при силе постоянного и переменного тока на входе, равной нижнему пределу преобразования, мА |
Сила постоянного тока на выходе при силе постоянного и переменного тока на входе, равной верхнему пределу преобразования, мА |
|
Все модификации |
4 |
20 |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 6 до 15 1) 2) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 от 30 до 80 от 86,7 до 106,7 (от 650 до 800) |
|
Условия эксплуатации: - температура окружающего воздуха, °С - для температурной группы А - для температурной группы B - для температурной группы C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от 0 до +50 от -20 до +50 от -40 до +50 до 90 при +25 °С от 86,7 до 106,7 (от 650 до 800) |
|
Примечания: 1) - для модификаций КТ-100-В, КТ-1000-В напряжение питания 6 В (четыре элемента питания типоразмера «ААА»); 2) - модификации КТ-***-П питания не требуют | |
Таблица 8 - Габаритные . размеры и масса
|
Модификация |
Габаритные размеры, мм, (длинахширинахвысота), не более |
Размер отверстия под входную токовую шину, мм |
Масса, кг, не более |
|
КТ-***-У-Д25, КТ-***-У-4/20-Д25 |
127х59х23 |
25 |
0,1 |
|
КТ-***-у-Д54, КТ-***-У-4/20-Д54, КТ-***-П-Д54, КТ-***-П-4/20-Д54 |
224x106x41 |
54 |
0,51 |
|
КТ-100-В, КТ-1000-В |
785x435x70 |
54 |
1,5 |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка до отказа, ч |
40 000 |
Знак утверждения типа
на титульные листы руководства по эксплуатации и паспорта типографским способом. Нанесение знака утверждения типа на клещи не предусмотрено.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Клещи токоизмерительные (модификация - по заказу) |
КТ |
1 шт. |
|
Упаковка |
— |
1 шт. |
|
Руководство по эксплуатации |
ЯЛНИ.411521.014 РЭ, ЯЛНИ.411521.015 РЭ, ЯЛНИ.411521.016 РЭ, ЯЛНИ.411521.028 РЭ, ЯЛНИ.411521.067 РЭ |
1 экз. |
Продолжение таблицы 10
|
Наименование |
Обозначение |
Количество |
|
Паспорт |
ЯЛНИ.411521.014 ПС, ЯЛНИ.411521.015 ПС, ЯЛНИ.411521.016 ПС, ЯЛНИ.411521.028 ПС, ЯЛНИ.411521.067 ПС |
1 экз. |
Сведения о методах измерений
приведены в руководствах по эксплуатации ЯЛНИ.411521.014 РЭ, ЯЛНИ.411521.015 РЭ, ЯЛНИ.411521.016 РЭ, ЯЛНИ.411521.028 РЭ, ЯЛНИ.411521.067 РЭ в разделе 7. «Порядок установки и работа».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ЯЛНИ.411521.028 ТУ «Клещи токоизмерительные КТ. Технические условия»
