Виброустановки поверочные АТ-9000
| Номер в ГРСИ РФ: | 76471-19 |
|---|---|
| Производитель / заявитель: | ООО "Альфатех", г.Москва |
Виброустановки поверочные АТ-9000 (далее - виброустановки) предназначены для воспроизведения и измерения параметров вибрации (виброускорения, виброскорости, виброперемещения), а так же для проведения поверки виброметров и виброизмерительных преобразователей методом сравнения с эталонным вибропреобразователем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76471-19 |
| Действует | по 22.10.2029 |
| Наименование | Виброустановки поверочные |
| Модель | АТ-9000 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8c75a8ac-c0fb-b362-7f38-19b91b8137a8 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 153 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
76471-19: Описание типа
2024-76471-19.pdf
|
Скачать | 819.3 КБ | |
|
76471-19: Методика поверки
2024-mp76471-19.pdf
|
Скачать | 6.1 MБ |
Описание типа
Назначение
Виброустановки поверочные АТ-9000 (далее - виброустановки) предназначены для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости, виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей методом сравнения с эталонным вибропреобразователем.
Описание
Принцип работы виброустановок поверочных АТ-9000 основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров этой вибрации при помощи эталонного вибропреобразователя ускорения (акселерометра).
Виброустановки используют метод сравнения с эталонным вибропреобразователем.
Виброустановки поверочные АТ-9000 выпускаются в двух модификациях АТ-9000-Р и АТ-9000-А, отличающихся между собой блоком управления.
Блок управления виброустановки поверочной модификации АТ-9000-Р представляет собой контроллер 9000А производства «The Modal Shop, Inc.», США, предназначенный для поверки и калибровки датчиков вибрации в полуавтоматическом режиме.
Полуавтоматический режим позволяет задавать частоту и уровень вибрации в параметрах виброускорения, виброскорости и виброперемещения.
В блоке управления виброустановкой поверочной модификации АТ-9000-Р задание и поддержание уровня вибрации осуществляется при помощи обратной связи.
Блок управления виброустановки поверочной модификации АТ-9000-Р обеспечивает коррекцию частотной характеристикой эталонного пьезоэлектрического акселерометра.
Блок управления виброустановки поверочной модификации АТ-9000-А представляет собой преобразователь напряжения измерительный аналого-цифровой модульный NI-44xx производства «National Instruments», США, предназначенный для поверки и калибровки датчиков вибрации в автоматическом режиме.
Автоматический режим позволяет предварительно задавать уровни и частоты сигналов виброускорения, виброскорости или виброперемещения для управления работой вибростенда. Блок управления виброустановки поверочной модификации АТ-9000-А имеет программное обеспечение, позволяющее производить коррекцию в соответствии с частотной характеристикой эталонного вибропреобразователя ускорения.
Также данный режим позволяет проводить автоматическую поверку вибрационных стендов и получать их АЧХ, определять коэффициент нелинейных искажений (КНИ) и коэффициент поперечного движения вибростенда.
Виброустановки могут комплектоваться следующими вибростендами и усилителями мощности:
- вибростенд 396С10 или 396С11 с усилителем мощности 2100Е21-С производства
«The Modal Shop, Inc.», США или усилителем мощности A-10 производства ООО «Альфатех», Россия;
- вибростенд V15 или V20 с усилителем мощности A-10 производства ООО «Альфатех», Россия или усилителем мощности 2100Е21-С производства «The Modal Shop, Inc.», США;
- вибростенд 4808 с усилителем мощности 2719 производства «Bruel & Kjaer», Дания, или усилителем мощности A-10 производства ООО «Альфатех», Россия;
- вибростенды TV 51140 с усилителем мощности BAA1000 или TV 52120 с усилителем мощности BAA500 производства «TIRA GmbH», Германия или усилителем A-10 производства ООО «Альфатех», Россия;
- вибростенд APS 113 с усилителем мощности 2100Е21-С производства «The Modal Shop, Inc.», США или усилителем мощности A-10 производства ООО «Альфатех», Россия.
В качестве эталонного вибропреобразователя ускорения, для контроля воспроизводимых параметров вибрации, в составе виброустановки используются акселерометры пьезоэлектрические 080А200, 353В17 (рег. № 76591-19) для вибростендов 396С10, 396С11, V15 и V20; акселерометры пьезоэлектрические 353В17, 301А11, 353В03 (рег. № 76591-19) для вибростендов 4808, TV 51140 и TV 52120; акселерометры пьезоэлектрические 301М26 (рег. № 76591-19), акселерометры 393В04 (рег. № 76059-19) и вибропреобразователи серии АР20ХХ модификации AP2006-XX (рег. № 59379-14) для всех вибростендов, включая APS113. Для поверки бесконтактных датчиков перемещения используется устройство для поверки токовихревых датчиков 9100-MPPA01.
Дополнительно виброустановки могут комплектоваться внешними усилителями измерительными: усилители измерительные АР5200 (рег. № 74246-19), усилители измерительные АР5110 (рег. № 57588-14) или усилители измерительные 480С02, 480E09, 480B21, 482A21, 482C05 производства «PCB Piezotronics Inc.», США.
Виброустановки поверочные АТ-9000 соответствуют требованиям Приказа Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» и могут применяться в качестве рабочего эталона 1-го разряда.
Общий вид блоков управления виброустановок поверочных и место нанесения заводского номера приведены на рисунке 1.
Общий вид вибростендов 396С10, 396С11, 4808, TV 51140, TV 52120, V15, V20 и APS 113 представлен на рисунках 2-4.
Общий вид усилителей измерительных представлен на рисунке 5.
Общий вид акселерометров пьезоэлектрических 353В17, 301А11, 301М26, 393В04, 080А200, 353В03 и AP2006-XX представлен на рисунке 6.
Общий вид усилителей мощности приведен на рисунке 7.
Пломбирование виброустановок поверочных АТ-9000 не предусмотрено.
Заводской (серийный) номер в виде числового формата, состоящего из арабских цифр, наносится методом печати на маркировочной табличке, расположенной на блоке управления виброустановки.
АТ-9000-Р
АТ-9000-А

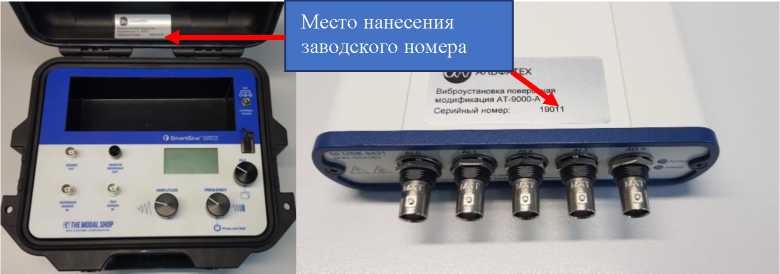

Рисунок 1 - Общий вид блоков управления виброустановок поверочных
396С10, 396С11
V15, V20
4808
Рисунок 2 - Общий вид вибростендов 396С10, 396С11, V15, V20, 4808
TV 51140
TV 52120

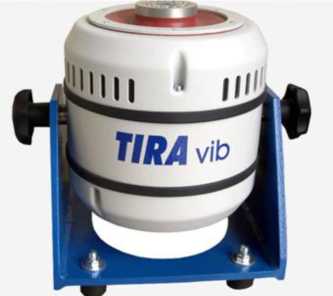

Рисунок 3 - Общий вид вибростендов TV 51140 и TV 52120

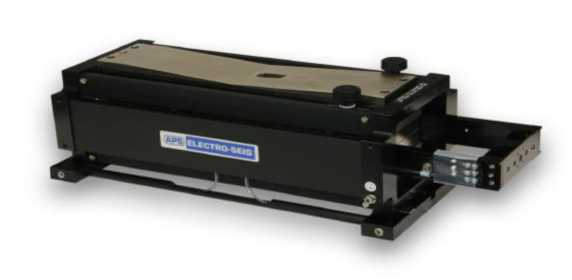

Рисунок 4 - Общий вид вибростенда APS 113
АР5110 АР5200
480B21

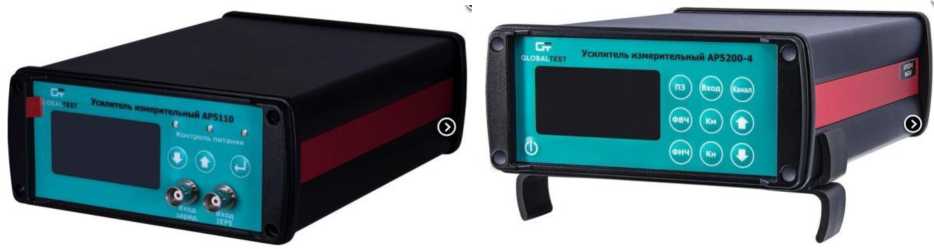

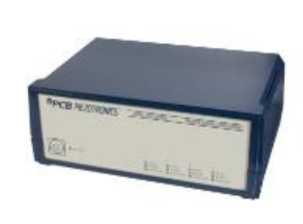

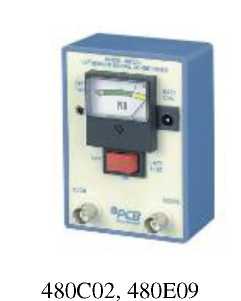

Рисунок 5 - Общий вид усилителей измерительных
480A21
482C05
353В17 301А11 301М26 353B03
080А200
393В04
АР2006-ХХ

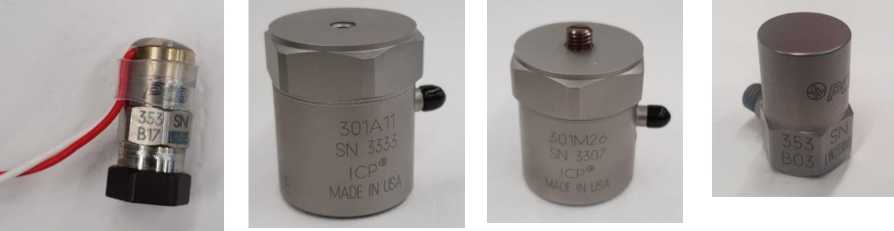

Рисунок 6 - Общий вид акселерометров пьезоэлектрических 353В17, 301А11, 301М26, 393В04, 080А200, 353В03 и вибропреобразователя АР2006-ХХ
2719
А-10
2100Е21-С

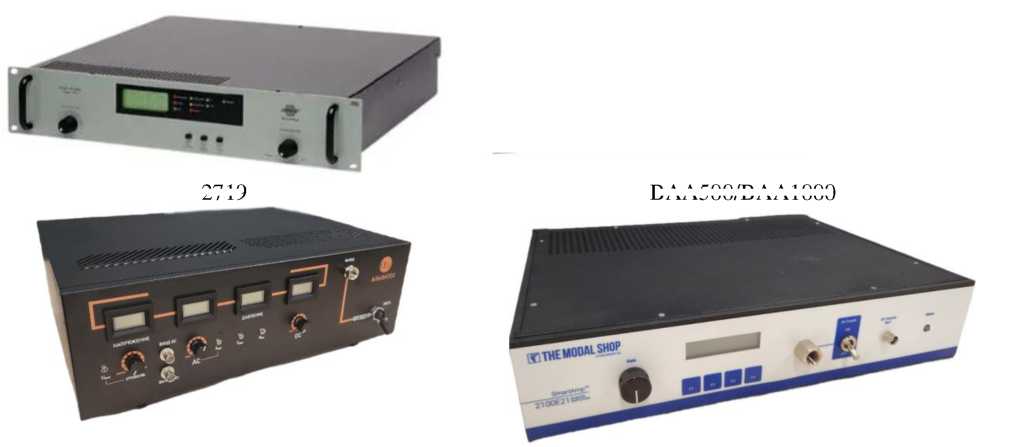

Рисунок 7 - Общий вид усилителей мощности
BAA500/BAA1000
Программное обеспечение
Конструкция виброустановок поверочных АТ-9000-Р обеспечивает ограничение доступа к их программному обеспечению в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений.
Виброустановки поверочные модификации АТ-9000-Р имеют встроенное метрологически значимое программное обеспечение (далее - ПО), предназначенное для коррекции в соответствии с частотной характеристикой эталонного пьезоэлектрического акселерометра и снятия сигнала поверяемого вибропреобразователя, а также отображения действительного значения коэффициента преобразования поверяемого преобразователя на цифровом дисплее блока управления.
Виброустановки поверочные модификации АТ-9000-А имеют автономное ПО АТ-9000, которое по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала. Автономное ПО АТ-9000 не влияет на метрологические характеристики виброустановок.
Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работы виброустановок и процесса измерения.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО виброустановок поверочных АТ-9000 от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Для виброустановки поверочной модификации АТ-9000-P | |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
9000А |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.9.5 |
|
Для виброустановки поверочной модификации АТ-9000-А | |
|
Автономное ПО | |
|
Идентификационное наименование ПО |
Measuring_AT9000.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики виброустановок поверочных АТ-9000 с вибростендами 396С10 и 396С11______________________________________________________
|
Наименование характеристик |
Значение | |
|
396С10 |
396С11 | |
|
Диапазон воспроизведения среднеквадратического значения виброускорения, м/с2 |
от 0,1 до 500 |
от 0,1 до 500 |
|
Диапазон воспроизведения среднеквадратического значения виброскорости, мм/с |
от 0,1 до 780 |
от 0,1 до 780 |
|
Диапазон воспроизведения размаха виброперемещения, мм |
от 0,05 до 10 |
от 0,05 до 10 |
|
Минимальный предел диапазона измерений виброперемещения на частоте 1000 Гц, мм |
0,001 |
0,001 |
|
Диапазоны рабочих частот воспроизведения, Г ц: - виброускорения - виброскорости - виброперемещения |
от 0,5 до 15000 от 0,5 до 5000 от 0,8 до 1500 |
от 0,5 до 20000 от 0,5 до 5000 от 0,8 до 1500 |
|
Доверительные границы относительной погрешности воспроизведения виброускорения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,5 Гц до 2 Гц включ. св. 2 Гц до 20 Гц включ. св. 20 Гц до 5000 Гц включ. св. 5000 Гц до 10000 Гц включ. св. 10000 Гц до 15000 Гц включ. св. 15000 до 20000 Гц |
±3 ±2 ±1,5 ±2,5 ±4 - |
±3 ±2 ±1,5 ±2,5 ±4 ±4 |
|
Доверительные границы относительной погрешности воспроизведения виброскорости при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,5 Гц до 2 Гц включ. св. 2 Гц до 20 Гц включ. св. 20 Гц до 5000 Гц |
±3 ±2 ±1,5 |
±3 ±2 ±1,5 |
|
Доверительные границы относительной погрешности воспроизведения виброперемещения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,5 Гц до 2 Гц включ. св. 2 Гц до 20 Гц включ. св. 20 Гц до 1500 Гц |
±3 ±2 ±1,5 |
±3 ±2 ±1,5 |
|
Опорные частоты, Гц |
100,160 |
100,160 |
|
Доверительные границы относительной погрешности воспроизведения (виброускорения, виброскорости, виброперемещения) при доверительной вероятности P = 0,95 на опорных частотах, % |
±0,5 |
±0,5 |
|
Коэффициенты гармоник в диапазоне частот, %, не более: от 0,5 до 20 Гц включ. от 20 до 15000 Гц включ. св. 15000 Гц до 20000 Гц |
7 5 - |
7 5 5 |
|
Наименование характеристик |
Значение | |
|
396С10 |
396С11 | |
|
Относительные коэффициенты поперечного движения платформы вибростенда в диапазоне частот, %, не более от 0,5 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 5000 Гц включ. св. 5000 до 10000 Гц включ. св. 10000 до 15000 Гц включ. св. 15000 Гц до 20000 Гц |
10 5 7 10 15 - |
10 5 7 10 15 20 |
|
Уровень вибрационного шума на платформе вибростенда, м/с2, не более |
0,03 |
0,03 |
Таблица 3 - Метрологические характеристики виброустановок поверочных АТ-9000 с вибростендом 4808
|
Наименование характеристик |
Значение |
|
Диапазон воспроизведения среднеквадратического значения виброускорения, м/с2 |
от 0,1 до 500 |
|
Диапазон воспроизведения среднеквадратического значения виброскорости, мм/с |
от 0,1 до 780 |
|
Диапазон воспроизведения размаха виброперемещения, мм |
от 0,05 до 12,7 |
|
Диапазоны рабочих частот воспроизведения, Г ц: - виброускорения - виброскорости - виброперемещения |
от 0,5 до 15000 от 0,5 до 5000 от 0,8 до 1500 |
|
Доверительные границы относительной погрешности воспроизведения виброускорения, при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,5 Гц до 20 Гц включ. св. 20 Гц до 800 Гц включ. св. 800 Гц до 2000 Гц включ. св. 2000 Гц до 5000 Гц включ. св. 5000 Гц до 10000 Гц включ. св. 10000 Гц до 15000 Гц |
±3 ±1,5 ±2 ±3 ±4 ±5 |
|
Доверительные границы относительной погрешности воспроизведения виброскорости, при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,5 Гц до 20 Гц включ. св. 20 Гц до 800 Гц включ. св. 800 Гц до 2000 Гц включ. св. 2000 Гц до 5000 Гц |
±3 ±1,5 ±2 ±3 |
|
Доверительные границы относительной погрешности воспроизведения виброскорости, при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,5 Гц до 20 Гц включ. св. 20 Гц до 800 Гц включ. св. 800 Гц до 1500 Гц |
±3 ±1,5 ±2 |
|
Опорные частоты, Гц |
100,160 |
|
Наименование характеристик |
Значение |
|
Доверительные границы относительной погрешности воспроизведения (виброускорения, виброскорости, виброперемещения) при доверительной вероятности P = 0,95 на опорных частотах, % |
±0,5 |
|
Коэффициенты гармоник в диапазоне частот, %, не более: от 0,5 до 20 Гц включ. |
7 |
|
от 20 до 15000 Гц |
5 |
|
Относительные коэффициенты поперечного движения платформы вибростенда, %, не более, в диапазоне частот от 0,5 до 20 Гц включ. |
10 |
|
св. 20 до 800 Гц включ. |
5 |
|
св. 800 до 2000 Гц включ. |
7 |
|
св. 2000 до 5000 Гц включ. |
10 |
|
св. 5000 до 10000 Гц включ. |
15 |
|
св. 10000 до 15000 Гц |
20 |
|
Уровень вибрационного шума на платформе вибростенда, м/с2, не более |
0,03 |
Таблица 4 - Метрологические характеристики виброустановок поверочных АТ-9000 с вибростендами TV 51140 и TV 52120________________________________________________
|
Наименование характеристик |
Значение | |
|
TV 51140 |
TV 52120 | |
|
Диапазон воспроизведения среднеквадратического значения виброускорения, м/с2 |
от 0,1 до 850 |
от 0,1 до 750 |
|
Диапазон воспроизведения среднеквадратического значения виброскорости, мм/с |
от 0,1 до 1000 |
от 0,1 до 1000 |
|
Диапазон воспроизведения размаха виброперемещения, мм |
от 0,1 до 20 |
от 0,1 до 15 |
|
Диапазоны рабочих частот воспроизведения, Г ц: - виброускорения - виброскорости - виброперемещения |
от 2 до 6500 от 2 до 5000 от 2 до 1500 |
от 2 до 7000 от 2 до 5000 от 2 до 1500 |
|
Доверительные границы относительной погрешности воспроизведения виброускорения, при доверительной вероятности P = 0,95, %, в диапазонах частот: от 2 Гц до 20 Гц включ. св. 20 Гц до 800 Гц включ. св. 800 Гц до 2000 Гц включ. св. 2000 Гц до 5000 Гц включ. св. 5000 Гц до 6500 Гц включ. св. 6500 до 7000 Гц |
±3 ±2 ±3 ±4 ±5 - |
±3 ±2 ±3 ±4 ±5 ±5 |
|
Доверительные границы относительной погрешности воспроизведения виброскорости, при доверительной вероятности P = 0,95, %, в диапазонах частот: от 2 Гц до 20 Гц включ. св. 20 Гц до 800 Гц включ. св. 800 Гц до 2000 Гц включ. св. 2000 Гц до 5000 Гц |
±3 ±2 ±3 ±4 |
±3 ±2 ±3 ±4 |
|
Наименование характеристик |
Значение | |
|
TV 51140 |
TV 52120 | |
|
Доверительные границы относительной погрешности воспроизведения виброперемещения, при доверительной вероятности P = 0,95, %, в диапазонах | ||
|
частот: | ||
|
от 2 Гц до 20 Гц включ. |
±3 |
±3 |
|
св. 20 Гц до 800 Гц включ. |
±2 |
±2 |
|
св. 800 Гц до 1500 Гц |
±3 |
±3 |
|
Опорные частоты, Гц |
100,160 |
100,160 |
|
Доверительные границы относительной погрешности воспроизведения (виброускорения, виброскорости, виброперемещения) при доверительной вероятности P = 0,95 на опорных частотах, % |
±0,5 |
±0,5 |
|
Коэффициенты гармоник в диапазоне частот, %, не более: от 2 до 20 Гц включ. |
7 |
7 |
|
св. 20 до 6500 Гц включ. |
5 |
5 |
|
св. 6500 до 7000 Гц |
- |
5 |
|
Относительный коэффициент поперечного движения платформы вибростенда в диапазоне частот, %, не более от 2 до 20 Гц включ. |
10 |
10 |
|
св. 20 до 800 Гц включ. |
5 |
5 |
|
св. 800 до 2000 Гц включ. |
7 |
7 |
|
св. 2000 до 5000 Гц включ. |
10 |
10 |
|
св. 5000 до 6500 Гц включ. |
15 |
15 |
|
св. 6500 до 7000 Гц |
- |
15 |
|
Уровень вибрационного шума на платформе вибростенда, м/с2, не более |
0,03 |
0,03 |
Таблица 5 - Метрологические характеристики виброустановок поверочных АТ-9000 с вибростендом APS 113
|
Наименование характеристик |
Значение | |
|
модификация АТ-9000-А с стендом APS 113 |
модификация АТ-9000-Р с стендом APS 113 | |
|
Диапазон воспроизведения среднеквадратического значения виброускорения, м/с2 |
от 0,1 до 10 |
от 0,1 до 10 |
|
Диапазон воспроизведения среднеквадратического значения виброскорости, мм/с |
от 0,1 до 20 |
от 0,1 до 20 |
|
Диапазон воспроизведения размаха виброперемещения, мм |
от 0,01 до 158 |
от 0,01 до 158 |
|
Диапазоны рабочих частот воспроизведения, Гц: - виброускорения - виброскорости - виброперемещения |
от 0,1 до 100 от 0,5 до 100 от 0,8 до 100 |
от 0,5 до 100 от 0,5 до 100 от 0,8 до 100 |
|
Наименование характеристик |
Значение | |
|
модификация АТ-9000-А с стендом APS 113 |
модификация АТ-9000-Р с стендом APS 113 | |
|
Доверительные границы относительной погрешности воспроизведения виброускорения, при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,1 Гц до 0,5 Гц включ. св. 0,5 Гц до 20 Гц включ. св. 20 Гц до 50 Гц включ. св. 50 Гц до 100 Гц включ. |
±5 ±3 ±2 ±2 |
- ±3 ±2 ±2 |
|
Доверительные границы относительной погрешности воспроизведения виброскорости, при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,5 Гц до 20 Гц включ. св. 20 Гц до 50 Гц включ. св. 50 Гц до 100 Гц включ. |
±3 ±2 ±2 | |
|
Доверительные границы относительной погрешности воспроизведения виброперемещения, при доверительной вероятности P = 0,95, %, в диапазонах частот: от 0,8 Гц до 20 Гц включ. св. 20 Гц до 50 Гц включ. св. 50 Гц до 100 Гц включ. |
±3 ±2 ±2 | |
|
Опорные частоты, Гц |
10 | |
|
Доверительные границы относительной погрешности воспроизведения (виброускорения, виброскорости, виброперемещения) при доверительной вероятности P = 0,95 на опорных частотах, % |
±0,8 | |
|
Коэффициенты гармоник в диапазоне частот, %, не более: от 0,1 Гц до 0,5 Гц включ. св. 0,5 Гц до 20 Гц включ. св. 20 Гц до 50 Гц включ. св. 50 Гц до 100 Гц включ. |
10 7 5 5 |
- 7 5 5 |
|
Относительный коэффициент поперечного движения платформы вибростенда в диапазоне частот, %, не более от 0,1 Гц до 0,5 Гц включ. св. 0,5 Гц до 20 Гц включ. св. 20 Гц до 50 Гц включ. св. 50 Гц до 100 Гц включ. |
10 10 5 10 |
- 10 5 10 |
|
Уровень вибрационного шума на платформе вибростенда, м/с2, не более |
0,03 | |
Таблица 6 - Метрологические характеристики виброустановок поверочных АТ-9000 с вибростендами V15 и V20
|
Наименование характеристик |
Значение | |
|
V15 |
V20 | |
|
Диапазон воспроизведения среднеквадратического значения виброускорения, м/с2 - при номинальной нагрузке на усилителе мощности |
от 0,011) до 125 |
от 0,011) до 250 |
|
- при максимальной нагрузке на усилителе мощности |
от 0,011) до 250 |
от 0,011) до 500 |
|
Диапазон воспроизведения среднеквадратического значения виброскорости, мм/с - при номинальной нагрузке на усилителе мощности |
от 0,1 до 200 |
от 0,1 до 400 |
|
- при максимальной нагрузке на усилителе мощности |
от 0,1 до 400 |
от 0,1 до 790 |
|
Диапазон воспроизведения размаха виброперемещения, мм |
от 0,0012) до 7 |
от 0,0012) до 7 |
|
Диапазоны рабочих частот воспроизведения, Гц: - виброускорения |
от 0,5 до 15000 |
от 0,5 до 20000 |
|
- виброскорости |
от 0,5 до 5000 |
от 0,5 до 5000 |
|
- виброперемещения |
от 0,8 до 1500 |
от 0,8 до 1500 |
|
Диапазон рабочих частот при измерении, Гц: - встроенным акселерометром, Гц |
от 5 до 15000 |
от 5 до 20000 |
|
- внешним низкочастотным акселерометром |
от 0,5 до 10 |
от 0,5 до 10 |
|
Доверительные границы относительной погрешности измерений виброускорения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 2 Гц до 5 Гц включ. |
±3 |
±3 |
|
св. 5 Гц до 5000 Гц включ. |
±2 |
±2 |
|
св. 5000 Гц до 10000 Гц включ. |
±3 |
±3 |
|
св. 10000 Гц до 15000 Гц включ. |
±4 |
±4 |
|
св. 15000 до 20000 Гц |
- |
±4 |
|
Доверительные границы относительной погрешности измерений виброскорости при доверительной вероятности P = 0,95, %, в диапазонах частот: от 2 Гц до 5 Гц включ. |
±3 |
±3 |
|
св. 5 Гц до 5000 Гц |
±2 |
±2 |
|
Доверительные границы относительной погрешности измерений виброперемещения при доверительной вероятности P = 0,95, %, в диапазонах частот: от 2 Гц до 5 Гц включ. |
±3 |
±3 |
|
св. 5 Гц до 1500 Гц |
±2 |
±2 |
|
Пределы относительной погрешности измерений коэффициента преобразования поверяемого акселерометра, % от 0,5 Гц до 5 Гц включ. |
±2 |
±2 |
|
св. 5 Гц до 5000 Гц включ. |
±1 |
±1 |
|
св. 5000 Гц до 10000 Гц включ. |
±2 |
±2 |
|
св. 10000 Гц до 15000 Гц включ. |
±2,5 |
±2,5 |
|
св. 15000 до 20000 Гц |
- |
±2,5 |
|
Опорные частоты, Гц |
100,160 |
100,160 |
|
Наименование характеристик |
Значение | |
|
V15 |
V20 | |
|
Доверительные границы относительной погрешности воспроизведения (виброускорения, виброскорости, виброперемещения) при доверительной вероятности P = 0,95 на опорных частотах, % |
±0,5 |
±0,5 |
|
Коэффициенты гармоник в диапазоне частот, %, не более: от 0,5 до 20 Гц включ. св. 20 до 10000 Гц включ. св. 10000 Гц до 20000 Гц |
7 5 - |
7 5 10 |
|
Относительные коэффициенты поперечного движения платформы вибростенда в диапазоне частот, %, не более от 0,5 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 5000 Гц включ. св. 5000 до 10000 Гц включ. св. 10000 до 15000 Гц включ. св. 15000 Гц до 20000 Гц |
10 5 7 10 20 - |
10 5 7 10 15 20 |
|
Уровень вибрационного шума на платформе вибростенда, м/с2, не более |
0,002 |
0,002 |
Примечание:
1) Указанный нижний предел измерений виброускорения достигается при измерении внешним низкочастотным акселерометром. При использовании встроенного акселерометра нижний предел измерений виброускорения равен 0,1 м/с2.
2) Указанный нижний предел измерений виброперемещения достигается на частоте 1000 Гц, на опорных частотах нижний предел измерений виброперемещения равен 0,01 мм.
|
Таблица 7 -Технические характеристики виброустановок поверочных АТ-9 |
000 |
|
Наименование характеристик |
Значение |
|
Рабочая область значений температуры окружающей среды, °С |
от 18 до 28 |
|
Напряжение питания переменного тока (от 50 до 60 Гц), В |
от 185 до 265 |
|
Габаритные размеры, мм, не более - вибростенд V15/V20 - вибростенд 396С10/396С11 (диаметр х высота) - усилитель мощности 2100Е21 -С (ширина х длина х высота) - вибростенд 4808 (диаметр х высота) - усилитель мощности 2719 (ширина х длина х высота) - вибростенд TV51140 (ширина х длина х высота) - вибростенд TV52120 (ширина х длина х высота) - усилитель мощности BAA1000 (ширина х длина х высота) - усилитель мощности BAA500 (ширина х длина х высота) - вибростенд APS 113 (ширина х длина х высота) - контроллер 9000А (ширина х длина х высота) - преобразователь напряжения измерительный аналого-цифровой модульный NI 44хх (ширина х длина х высота) - акселерометр пьезоэлектрический 353В17 (диаметр х высота) - акселерометр пьезоэлектрический 301А11 (диаметр х высота) - акселерометр пьезоэлектрический 301М26 (диаметр х высота) |
165х150 165х133 440х90х370 215х200 88х483х350 350х267х210 234х335х290 483х146х585 483х90х450 526х213х1б8 120х250х300 142х180х38 7,9х18,8 30х37,1 16х36,3 |
|
Наименование характеристик |
Значение |
|
- акселерометр пьезоэлектрический 353В03 (диаметр х высота) |
12,7х20,6 |
|
- акселерометр пьезоэлектрический 080A200 (диаметр х высота) |
36,8х29,2 |
|
- акселерометр 393B04 (диаметр х высота) |
25х31 |
|
- вибропреобразователь АР2006-ХХ (диаметр х высота) |
35х35 |
|
- усилитель мощности А-10 (ширина х длина х высота) |
330х450х1б0 |
|
- усилители измерительные 480C02, 480E09 |
74х56х100 |
|
- усилитель измерительный 480B21 |
50х190х130 |
|
- усилитель измерительный 482A21 |
160х61х280 |
|
- усилитель измерительный 482C05 |
81х200х150 |
|
Масса, кг, не более | |
|
- вибростенд V15/V20 |
11,7 |
|
- вибростенд 396С10/396С11 |
10,1 |
|
- усилитель мощности 2100Е21 -С |
3,8 |
|
- вибростенд 4808 |
35 |
|
- усилитель мощности 2719 |
14 |
|
- вибростенд TV51140 |
18 |
|
- вибростенд TV52120 |
36 |
|
- усилитель мощности BAA1000 |
35 |
|
- усилитель мощности BAA500 |
25 |
|
- вибростенд APS 113 |
36 |
|
- контроллер 9000А |
3,56 |
|
- преобразователь напряжения измерительный аналого-цифровой | |
|
модульный NI 44хх |
0,675 |
|
- акселерометр пьезоэлектрический 353В17 |
0,002 |
|
- акселерометр пьезоэлектрический 301А11 |
0,176 |
|
- акселерометр пьезоэлектрический 301М26 |
0,184 |
|
- акселерометр пьезоэлектрический 353В03 |
0,013 |
|
- акселерометр пьезоэлектрический 080A200 |
0,502 |
|
- акселерометр 393 B04 |
0,05 |
|
- вибропреобразователь АР2006-ХХ |
0,18 |
|
- усилитель мощности А-10 |
9 |
|
- усилители измерительные 480C02, 480E09 |
0,3 |
|
- усилители измерительные 480B21, 482A21, 482C05 |
0,6 |
Знак утверждения типа
наносится на руководство по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность виброустановок поверочных АТ-9000
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Блок управления |
АТ-9000-Р или АТ-9000-A |
1 шт. | |
|
Вибростенд |
396С10 (396С11, 4808, TV 51140, TV 52120, APS 113, V15, V20) |
1 шт. |
по заказу |
|
Усилитель мощности |
2100Е21-С (2719, BAA1000, BAA500, A-10) |
1 шт. |
по заказу |
|
Акселерометр пьезоэлектрический |
353В17 (301А11, 301М26, 353В03, 080А200, 393B04, AP2006-XX) |
1 шт. |
по заказу |
|
Усилитель измерительный |
АР5200 (АР5110, 480С02, 480E09, 480B21, 482A21, 482C05) |
1 шт. |
по заказу |
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Устройство для поверки токовихревых датчиков |
9100-MPPA01 |
1 шт. |
по заказу |
|
Устройство для поверки токовихревых датчиков |
АТ-А015 |
1 шт. |
по заказу |
|
Устройство для поверки поперечной составляющей датчика |
АТ-А010 |
1 шт. |
по заказу |
|
Комплект аксессуаров |
- |
1 шт. |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. | |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе «Виброустановки поверочные АТ-9000. Руководство по эксплуатации» раздел 6 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ ISO 16063-21-2013. Вибрация. Методы калибровки датчиков вибрации и удара.
Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем;
Технические условия ТУ 4377-003-242344-19.
Смотрите также
