Системы измерительные газоаналитические ЭМИ-М1
Номер в ГРСИ РФ: | 76829-19 |
---|---|
Категория: | Газоанализаторы |
Производитель / заявитель: | ООО "ЭМИ", г.С.-Петербург |
Системы измерительные газоаналитические «ЭМИ-М1» (далее по тексту - СИГ) предназначены для автоматического и непрерывного измерения содержания кислорода, горючих газов и концентрации вредных веществ в воздухе рабочей зоны, наружных установок и открытых пространств промышленных объектов, путем измерительных преобразований данных, получаемых со стационарных газоанализаторов, передаваемых по проводным линиям связи в центральное устройство, отображении этой информации, формированию сигналов об аварийной ситуации при достижении концентрации этих веществ предельно допускаемых значений.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 76829-19 |
Наименование | Системы измерительные газоаналитические |
Модель | ЭМИ-М1 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 10.12.2024 |
Производитель / Заявитель
ООО "ЭМИ-Прибор", г.С.-Петербург
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 601 |
Найдено поверителей | 4 |
Успешных поверок (СИ пригодно) | 601 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
76829-19: Описание типа СИ | Скачать | 192.4 КБ | |
76829-19: Методика поверки МП-127/10-2019 | Скачать | 11.7 MБ |
Описание типа
Назначение
Системы измерительные газоаналитические «ЭМИ-М1» (далее по тексту - СИГ) предназначены для автоматического и непрерывного измерения содержания кислорода, горючих газов и концентрации вредных веществ в воздухе рабочей зоны, наружных установок и открытых пространств промышленных объектов, путем измерительных преобразований данных, получаемых со стационарных газоанализаторов, передаваемых по проводным линиям связи в центральное устройство, отображении этой информации, формированию сигналов об аварийной ситуации при достижении концентрации этих веществ предельно допускаемых значений.
Описание
Принцип действия СИГ определяется входящими в её состав первичными измерительными преобразователями (далее по тексту ПИП) -газоанализаторами (далее по тексту - ГА):
- для измерения содержания взрывоопасных углеводородных газов и диоксида углерода в газоанализаторы устанавливаются оптические сенсоры, принцип действия которого основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн от 3,1до 3,4 мкм и диоксида углерода в области 4,2 мкм;
- для измерения содержания кислорода, водорода и токсичных газов в газоанализаторы устанавливаются электрохимические сенсоры, принцип измерения которых основан на измерении тока, вырабатываемого при взаимодействии чувствительного элемента сенсора с целевым газом;
- для измерения предельно допустимых концентраций паров органических соединений, токсичных и предельно допустимых концентраций (ПДК) углеводородных газов, в газоанализаторы устанавливаются фотоионизационные сенсоры, принцип измерения которых основан на измерении тока, возникающего при ионизации молекул целевого газа ультрафиолетовым излучением.
СИГ являются автоматической стационарной системой непрерывного действия.
СИГ имеют модульную конструкцию , включающую в себя:
- цифровую аппаратуру (модули) со специальным ПО для передачи информации на
ПК (или систему верхнего уровня) - центральное устройство (далее - ЦУ);
- первичные измерительные преобразователи - газоанализаторы (ГА).
ЦУ отличаются по конструкции, параметрам электропитания, потребляемой мощности, количеству и видам измерительных каналов, видам и количеству выходных сигналов, наличию дисплея, способности сохранять измеренные значения на съёмный носитель и т.д.
Функционально СИГ состоят из измерительных каналов (далее по тексту - ИК) -предназначенных для измерений концентрации газов.
Измеренный сигнал с ГА поступает на ЦУ либо в аналоговой (4-20 мА), либо в цифровой (RS-485, HART) форме. В случае передачи сигнала в аналоговой форме, поступающий от ГА сигнал преобразуется аналогово-цифровым преобразователем (АЦП) ЦУ в цифровой код. Собранная с ГА информация собирается ЦУ и передаётся в систему верхнего уровня или на ПК пользователя.
В качестве первичных преобразователей - газоанализаторов могут применяться:
- Газоанализаторы стационарные ИГМ-10ИК и ИГМ-10Э (рег. № 71045-18);
- Газоанализаторы стационарные ИГМ-11 (рег. № 70204-18);
- Газоанализаторы стационарные ИГМ-12, ИГМ-13 (рег. № 66815-17)
- Газоанализаторы стационарные ИГМ-12М (рег. № 75198-19);
- Газоанализаторы стационарные ИГМ-13М (рег. № 72341-18);
- Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230 (рег. № 61055-15);
- Газоанализаторы стационарные Газконтроль (рег. № 67991-17);
- Газоанализаторы Оптик ИК, Оптимус ИК (рег. № 62288-15).
В качестве ЦУ применяются: «ЭМИ ССД-1М»; модули аналогового ввода МВ 210-101; модули аналогового ввода МВ 110 (производства ООО «Овен).
Конструкция ЦУ не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Место установки ГА - взрывоопасные зоны согласно маркировке взрывозащиты, в которых возможно образование взрывоопасных смесей газов и паров с воздухом. При этом приборы имеют взрывонепроницаемую оболочку типа «d» и не требуют искробезопасного подключения . Маркировка взрывозащиты приведена в таблице 6.
Место установки ЦУ - вне взрывоопасной зоны, т.е. в местах, в которых образование взрывоопасных смесей газов и паров с воздухом невозможно.

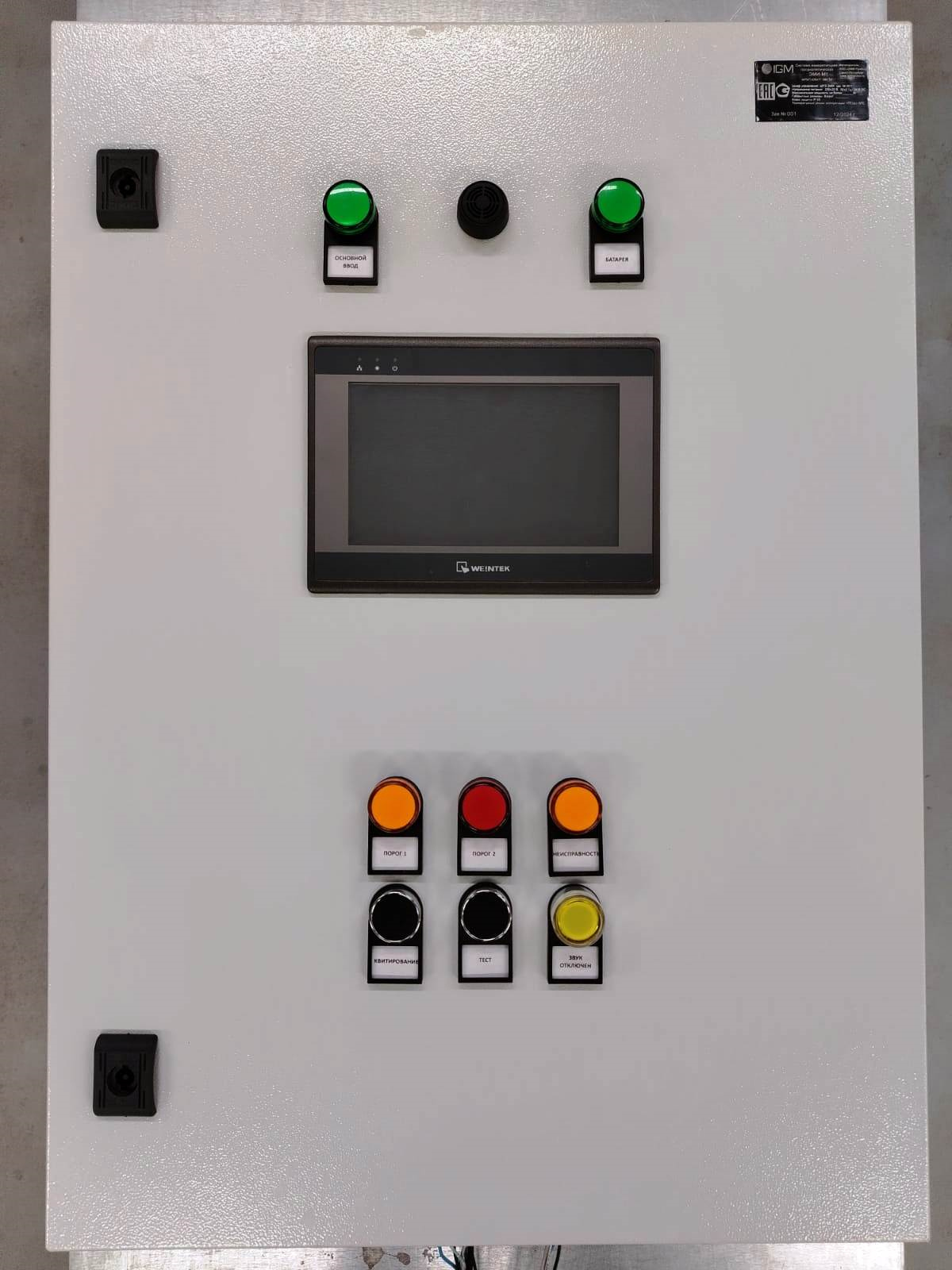

Общий вид СИГ приведен на рисунках 1-7.

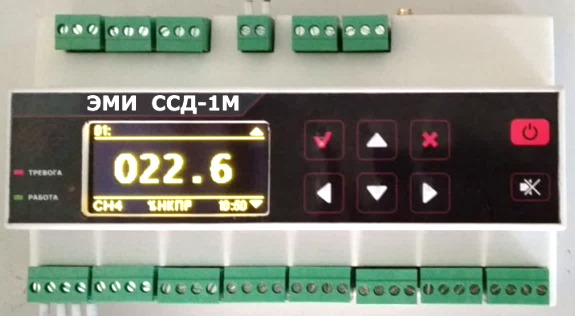

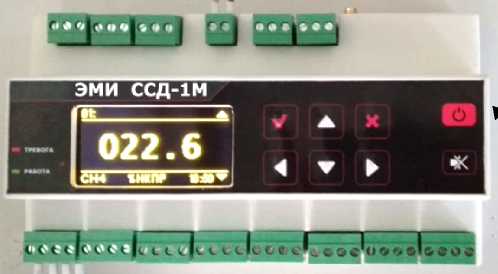

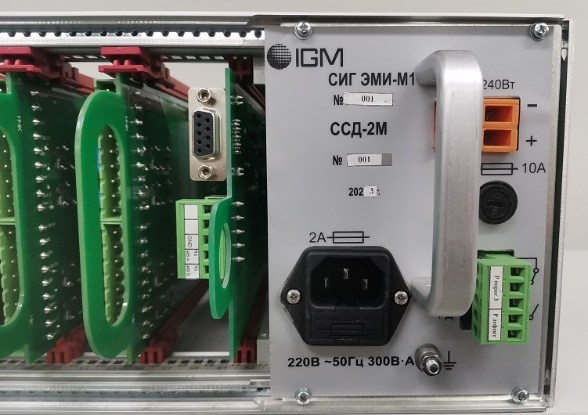

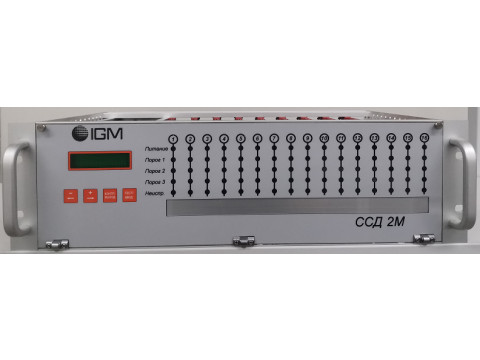

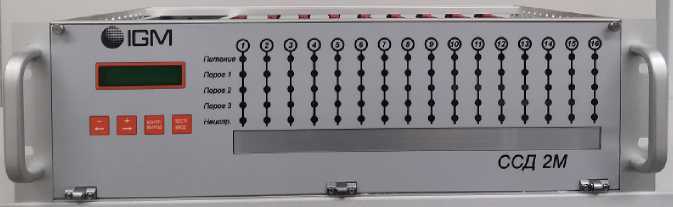

Рисунок 1 -
ЦУ «ЭМИ ССД-1М»
Рисунок 2 -Модуль аналогового ввода МВ 210
Рисунок 3 -Модуль аналогового ввода МВ 110
Рисунок 4 - Общий вид газоанализаторов ИГМ-10ИК и ИГМ-10Э
Место пломбировки
Рисунок 5 - Схема пломбировки от несанкционированного доступа газоанализаторов ИГМ-10ИК и ИГМ-10Э

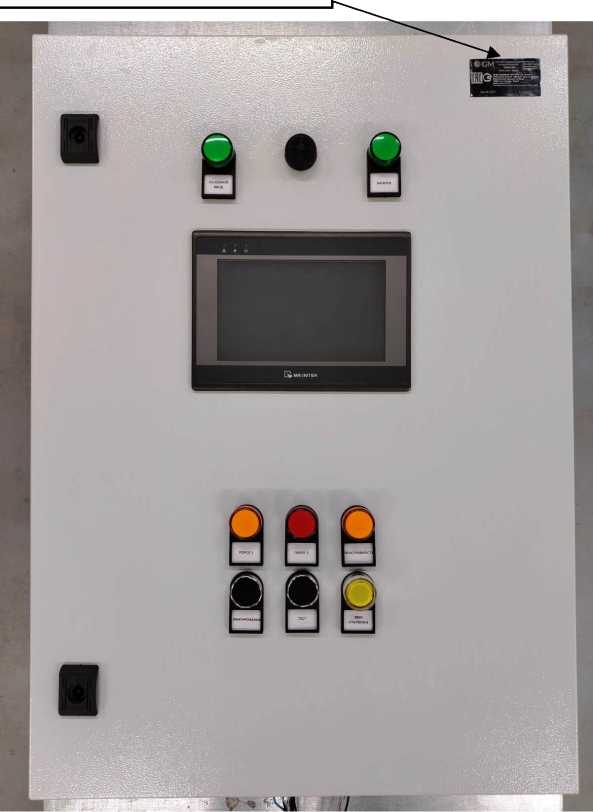

Место нанесения пломбы
Рисунок 7 - Схема пломбировки от несанкционированного доступа ИГМ-12М
Рисунок 6 - Общий вид газоанализатора
ИГМ-12М
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) не разделено на метрологически значимую и незначимую части и включает в себя специализированное ПО, которое поставляется на диске с файлом лицензии и устанавливается на аппаратуре верхнего уровня (на рабочем месте оператора). После установки ПО не вносит дополнительных погрешностей, поскольку вычислительные операции в системе используются только для алгебраических преобразований, а метрологические характеристики ИК нормированы в целом, с учетом работы ПО. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию . Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
В зависимости от применяемого ЦУ, ПО СИГ имеют следующие идентификационные данные:
Таблица 1 - Идентификационные данные ПО СИГ на основе ЦУ «ЭМИ ССД-1М»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
IGM_SSD-1_v1.01.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
Цифровой идентификатор ПО |
IGM SSD-1 v1.01 01.10.19 12:00:00 CRC:B9DF |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице. |
Таблица 2 - Идентификационные данные ПО СИГ на основе ЦУ «Модули аналогового ввода
МВ 110»
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения (не ниже) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программное обеспечение модулей аналогового ввода МВ 110-Х.2А |
МВ 110_vl_04.hex |
VI.04 |
1713В057027 18976В24827 C182F3B55B |
MD5 |
Программное обеспечение модулей аналогового ввода МВ110-Х.8А |
MV110-8A_2_07_facto ry.hex |
2.07 |
2E34572AE2F В58АВ953ЕЕ1 В60СА8В75В |
MD5 |
Программное обеспечение модулей аналогового ввода МВ110-Х.2АС |
МВ 110- 224.2AC_dsPI C33_l. 05.hex |
VI.05 |
40F467AC095 B92ED39BE0 AF3572A7965 |
MD5 |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице. |
Таблица 3 - Идентификационные данные ПО СИГ на основе ЦУ «Модули аналогового ввода
МВ 210-101»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО МК ПО factoryPacket MB210 |
Номер версии (идентификационный номер) ПО |
не ниже 0.15.4 |
Цифровой идентификатор ПО |
- |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице. |
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 4-7.
Таблица 4 - Метрологические характеристики СИГ цифровых ИК (RS-485 (протокол MODBUS
RTU), HART)
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний Т0,9, с | ||
абсолютной |
относительной | ||||
Электрохимические датчики | |||||
Кислород (О2) |
от 0 до 30 об. д., % |
±0,5 об. д., % |
- |
20 | |
Оксид углерода (СО) |
от 0 до 500 млн |
от 0 до 40 млн-1 включ. |
±4 млн-1 |
- |
30 |
св. 40 до 500 млн-1 включ. |
- |
±10 % | |||
от 0 до 2000 млн |
от 0 до 40 млн-1 включ. |
±4 млн-1 |
- |
30 | |
св. 40 до 2000 млн-1 включ. |
- |
±10 % | |||
Сероводород (H2S) |
от 0 до 100 млн-1 |
от 0 до 7,5 млн-1 включ. |
±1,5 млн-1 |
- |
30 |
св. 7,5 до 100 млн-1 |
- |
±20 % | |||
Аммиак (NH3) |
от 0 до 300 млн-1 |
от 0 до 20 млн-1 включ. |
±4 млн-1 |
- |
40 |
св. 20 до 300 млн-1 |
- |
±20 % | |||
Метанол (CH3OH) |
от 0 до 200 млн-1 |
от 0 до 20 млн-1 включ. |
±4 млн-1 |
- |
200 |
св. 20 до 200 млн-1 |
- |
±20 % | |||
Этанол (C2H6O) |
от 0 до 200 млн-1 |
от 0 до 20 млн-1 включ. |
±4 млн-1 |
- |
200 |
св. 20 до 200 млн-1 |
- |
±20 % | |||
Оптические датчики | |||||
Диоксид углерода (CO2) |
от 0 до 1,5 об. д., % |
от 0 до 1,5 % |
±0,1 % |
- |
5 |
от 0 до 2,5 об. д., % |
от 0 до 2,0 % включ. |
±0,1 % |
- |
5 | |
св. 2,0 до 2,5 % |
- |
5 % | |||
от 0 до 5 об. д., % |
от 0 до 2,0 % включ. |
±0,1 % |
- |
5 | |
св. 2,0 до 5 % |
- |
5 % | |||
Пропан (C3H8) |
от 0 до 100 % НКПР (от 0 до 1,7 об. д., %2)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
5 |
св.60 до 100 % НКПР |
- |
±5 % | |||
Метан (CH4) |
от 0 до 100 % НКПР (от 0 до 4,4 об. д., %2)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
5 |
св. 60 до 100 % НКПР |
- |
±5 % |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний То.9, с | ||
абсолютной |
относительной | ||||
Н-Гексан (С6Н14) |
от 0 до 100 % НКПР (от 0 до 1,0 об. д., %2)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
15 |
св.60 до 100 % НКПР |
- |
±5 % | |||
Н-Бутан (С4Н10) |
от 0 до 100 % НКПР (от 0 до 1,4 об. д., %2)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
5 |
св.60 до 100 % НКПР |
- |
±5 % | |||
Метанол (СНзОН) |
от 0 до 50 % НКПР (от 0 до 3 об. д. %)2) |
±5 % НКПР |
- |
15 | |
Бензол (C6H6) |
от 0 до 100 % НКПР (от 0 до 1,2 об. д., %)2) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
15 |
св. 60 до 100 % НКПР |
- |
±5 % | |||
Бензин автомобильный по ГОСТ Р 51313-99 |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 | |
Топливо дизельное по ГОСТ 30520133) |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 | |
Керосин по ГОСТ Р 52050-2006 3) |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 | |
Пары нефтепро-.. 3) дуктов |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 | |
Сумма углеводородов3) |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 | |
Фотоионизационные датчики | |||||
Бензол (С6Н6) |
от 0 до 20 млн-1 |
от 0 до 1 млн-1 включ. |
±0,2 млн-1 |
- |
25 |
св. 1 до 20 млн-1 |
- |
±20 % | |||
2-Метилпропен (изобутилен) [i-C4H8] |
от 0 до 40 млн-1 |
от 0 до 1 млн-1 включ. |
±0,2 млн-1 |
- |
25 |
св. 1 до 40 млн-1 |
- |
±20 % | |||
от 0 до 200 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
25 | |
св. 10 до 200 млн-1 |
- |
±20 % | |||
от 0 до 1000 млн-1 |
от 0 до 50 млн-1 включ. |
±10 млн-1 |
- |
25 | |
св. 50 до 1000 млн-1 |
- |
±20 % | |||
Изобутан (№) |
от 0 до 1000 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
25 |
св. 10 до 1000 млн-1 |
- |
±20 % |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний Т0,9, с | ||
абсолютной |
относительной | ||||
н-Гептан (C7H16) |
от 0 до 1000 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
25 |
св. 10 до 1000 млн-1 |
- |
±20 % | |||
Моноэтаноламин (C2H7NO) |
от 0 до 2 млн-1 |
от 0 до 0,25 млн-1 включ. |
±0,05 млн-1 |
25 | |
св. 0,25 до 2 млн-1 |
±20% | ||||
от 0 до 10млн-1 |
от 0 до 0,25 млн-1 включ. |
±0,05 млн-1 | |||
св. 0,25 до 10 млн-1 |
±20% | ||||
Примечания: 1) В нормальных условиях измерений. 2) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 3) Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида. Поверочным компонентом для всех диапазонов измерений является пропан (C3H8). 4) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/м3. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий 20 0С и 760 мм рт. ст. |
Таблица 5 - Метрологические характеристики аналоговых ИК (4-20 мА)
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний Т0,9, с | ||
абсолютной |
относительной | ||||
Электрохимические датчики | |||||
Кислород (О2) |
от 0 до 30 об. д., % |
±(0,5+1,015 *С) % |
- |
20 | |
Оксид углерода (СО) |
от 0 до 500 млн-1 |
от 0 до 40 млн-1 включ. |
±4,6 млн-1 |
- |
30 |
св. 40 до 500 млн-1 включ. |
- |
±11,5 % | |||
от 0 до 2000 млн-1 |
от 0 до 40 млн-1 включ. |
±4,6 млн-1 |
- |
30 | |
св. 40 до 2000 млн-1 включ. |
- |
±11,5 % | |||
Сероводород (H2S) |
от 0 до 100 млн-1 |
от 0 до 7,5 млн-1 включ. |
±1,6 млн-1 |
- |
30 |
св. 7,5 до 100 млн-1 |
- |
±21,5 % | |||
Аммиак (NH3) |
от 0 до 300 млн |
от 0 до 20 млн-1 включ. |
±4,4 млн-1 |
- |
40 |
св. 20 до 300 млн-1 |
- |
±21,5 % |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний То,9, с | ||
абсолютной |
относительной | ||||
Метанол (CH3OH) |
от 0 до 200 млн-1 |
от 0 до 20 млн-1 включ. |
±4,4 млн-1 |
- |
200 |
св. 20 до 200 млн-1 |
- |
±21,5 % | |||
Этанол (C2H6O) |
от 0 до 200 млн-1 |
от 0 до 20 млн-1 включ. |
±4,4 млн-1 |
- |
200 |
св. 20 до 200 млн-1 |
- |
±21,5 % | |||
Оптические датчики | |||||
Диоксид углерода (CO2) |
от 0 до 1,5 об. д., % |
от 0 до 1,5 % |
±0,12 % |
- |
5 |
от 0 до 2,5 об. д., % |
от 0 до 2,0 % включ. |
±0,12 % |
- |
5 | |
св. 2,0 до 2,5 % |
- |
6,5 % | |||
от 0 до 5 об. д., % |
от 0 до 2,0 % включ. |
±0,12 % |
- |
5 | |
св. 2,0 до 5 % |
- |
6,5 % | |||
Пропан (С3Н8) |
от 0 до 100 % НКПР (от 0 до 1,7 об. д., %2)) |
от 0 до 60 % НКПР включ. |
±3,9 % НКПР |
- |
5 |
св.60 до 100 % НКПР |
- |
±6,5 % | |||
Метан (CH4) |
от 0 до 100 % НКПР (от 0 до 4,4 об. д., %2)) |
от 0 до 60 % НКПР включ. |
±3,9 % НКПР |
- |
5 |
св. 60 до 100 % НКПР |
- |
±6,5 % | |||
Н-Гексан (С6Н14) |
от 0 до 100 % НКПР (от 0 до 1,0 об. д., %2)) |
от 0 до 60 % НКПР включ. |
±3,9 % НКПР |
- |
15 |
св.60 до 100 % НКПР |
- |
±6,5 % | |||
Н-Бутан (С4Н10) |
от 0 до 100 % НКПР (от 0 до 1,4 об. д., %2)) |
от 0 до 60 % НКПР включ. |
±3,9 % НКПР |
- |
5 |
св.60 до 100 % НКПР |
- |
±6,5 % | |||
Метанол (СН3ОН) |
от 0 до 50 % Н 3 об. д., %)2) |
КПР (от 0 до |
±(5,0+0,015+ +С) % НКПР |
- |
15 |
Бензол (C6H6) |
от 0 до 100 % НКПР (от 0 до 1,2 об. д., %)2) |
от 0 до 60 % НКПР включ. |
±3,9 % НКПР |
- |
15 |
св. 60 до 100 % НКПР |
- |
±6,5 % | |||
Бензин автомобильный по ГОСТ Р 51313-99 3) |
от 0 до 50 % НКПР |
±(5,0+0,015+ +С) % НКПР |
- |
35 | |
Топливо дизельное по ГОСТ 305-20133) |
от 0 до 50 % НКПР |
±(5,0+0,015+ +С) % НКПР |
- |
35 |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний Т0,9, с | ||
абсолютной |
относительной | ||||
Керосин по ГОСТ Р 52050-2006 3) |
от 0 до 50 % НКПР |
±(5,0+0,015++ С) % НКПР |
- |
35 | |
Пары нефтепродуктов3) |
от 0 до 50 % НКПР |
±(5,0+0,015++ С) % НКПР |
- |
35 | |
Сумма углеводородов3) |
от 0 до 50 % НКПР |
±(5,0+0,015++ С) % НКПР |
- |
35 | |
Фотоионизационные датчики | |||||
Бензол (С6Н6) |
от 0 до 20 млн |
от 0 до 1 млн-1 включ. |
±0,22 млн-1 |
- |
25 |
св. 1 до 20 млн-1 |
- |
±21,5 % | |||
2-Метилпропен (изобутилен) [i-C4H] |
от 0 до 40 млн-1 |
от 0 до 1 млн-1 включ. |
±0,22 млн-1 |
- |
25 |
св. 1 до 40 млн-1 |
- |
±21,5 % | |||
от 0 до 200 млн |
от 0 до 10 млн-1 включ. |
±2,15 млн-1 |
- |
25 | |
св. 10 до 200 млн-1 |
- |
±21,5 % | |||
от 0 до 1000 млн-1 |
от 0 до 50 млн-1 включ. |
±10,75 млн-1 |
- |
25 | |
св. 50 до 1000 млн-1 |
- |
±21,5 % | |||
Изобутан а-С4Н10) |
от 0 до 1000 млн-1 |
от 0 до 10 млн-1 включ. |
±2,15 млн-1 |
- |
25 |
св. 10 до 1000 млн-1 |
- |
±21,5 % | |||
н-Гептан (C7H16) |
от 0 до 1000 млн |
от 0 до 10 млн-1 включ. |
±2,15 млн-1 |
- |
25 |
св. 10 до 1000 млн-1 |
- |
±21,5 % | |||
Моноэтаноламин (C2H7NO) |
от 0 до о -1 2 млн |
от 0 до 0,25 млн-1 включ. |
±0,054 млн-1 |
25 | |
св. 0,25 до 2 млн-1 |
- |
±21,5 % | |||
от 0 до 10 млн-1 |
от 0 до 0,25 млн-1 включ. |
±0,054 млн-1 | |||
св. 0,25 до 10 млн-1 |
- |
±21,5 % | |||
Примечания: 1) В нормальных условиях испытаний. 2) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 3) Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида. Поверочным компонентом для всех диапазонов измерений является пропан (C3H8). 4) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/м3. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий 20 0С и 760 мм рт. ст. |
Пределы допускаемой дополнительной погрешности измерительных каналов определяются как предел допускаемой дополнительной погрешности ГА (в соответствии с ОТ на ГА).
Основные технические характеристики СИГ
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации, % - атмосферное давление, кПа |
от +15 до +25 от30 до 80 100,0±3,3 |
Маркировка взрывозащиты: - Газоанализаторы стационарные ИГМ-10ИК и ИГМ-10Э (рег. № 71045-18) - Газоанализаторы стационарные ИГМ-11 (рег. № 70204-18) - Газоанализаторы стационарные ИГМ-12, ИГМ-13 (рег. № 66815-17) - Газоанализаторы стационарные ИГМ-12М (рег. № 75198-19) - Газоанализаторы стационарные ИГМ-13М (рег. № 72341-18) - Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230 (рег. № 61055-15) - Газоанализаторы стационарные Газконтроль (рег. № 67991-17) - Газоанализаторы Оптик ИК, Оптимус ИК (рег. № 62288-15) |
1Exd[ib]IIC T6 X 1Ex d [ib] IIB T4 Gb X 1Exd[ib]IIB T4 Gb X 1Exd[ib]IIB T5 Gb X 1Exd[ia]IIC T5 X 1Exd[ia]IIC T6 X 1Exd[ia]IIC T6 X 1Exd[ia]IIC T6 X 1Exd[ib]IIB T6 X 1Exd[ia]IIC T6 X 1Exe[ia]IIC T6 X 1Exd[ib]IIC T5 Gb X 1Exd[ib]IIC T4 Gb X |
Средняя наработка на отказ, ч |
100 000 |
Средний срок службы, лет |
20* |
*При условии проведения капитального ремонта с полным восстановлением ресурса через 10 лет. |
Таблица 7 - Основные технические характеристики ЦУ
Наименование характеристики |
Значение | |||
ЭМИ ССД-1М |
ОВЕН |
МВ110 |
ОВЕН МВ210 | |
224.2А |
224.8А | |||
Измерительные каналы и выходные сигналы | ||||
Количество измерительных каналов: Аналоговый 4-20 мА Цифровой HART Цифровой RS-485 |
8 8 32 |
2 - - |
8 - - |
8 - - |
Выходные сигналы |
- RS-485 или RS-232 1)-1 шт. - реле- 3 шт. - Bluetooth (радиоканал)-2) - LoRa (радиоканал) 2) |
RS-485 -1 шт. |
Ethernet -2 шт. |
Наименование характеристики |
Значение | ||
ЭМИ ССД-1М |
ОВЕН МВ 110 |
ОВЕН МВ210 | |
224.2А 224.8А | |||
Параметры электропитания | |||
Номинальное напряжение питания постоянного тока, В |
24 |
24 |
24 |
Диапазон питающих напряжений постоянного тока, В |
от 12 до 32 |
от 18 до 30 |
от 10 до 48 |
Номинальное напряжение питания переменного тока, В |
- |
230 (частота от 47 до 63 Гц) |
- |
Диапазон питающих напряжений переменного тока, В |
- |
от 90 до 264 |
- |
Потребляемая мощность ЦУ, Вт |
2,5 3) |
64) |
4 4) |
Световая индикация, звуковая сигнализация | |||
Звуковая сигнализация |
есть |
нет |
нет |
Световая индикация |
- OLED дисплей; - светодиоды. |
светодиоды |
светодиоды |
Конструкция | |||
Габаритные размеры (ДхШхВ), мм, не более |
180x70x100 |
63x110x75 |
123x83x42 |
Степень защиты оболочки |
IP20 | ||
Способ монтажа |
на DIN-рейку |
на DIN-рейку или на стену | |
Масса, кг, не более: |
0,5 |
0,4 | |
Возможность сохранения данных |
Есть (на съемную SD-карту) |
нет |
нет |
Рабочие условия применения | |||
Температура окружающей среды, °С |
от -10 до +50 |
от -10 до +55 |
от -40 до +55 |
Относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, % |
не более 95 |
не более 80 |
не более 95 |
Атмосферное давление, кПа |
от 80,0 до 120,0 |
от 84,0 до 106,7 | |
Примечания: 1) тип канала выбирается пользователем через меню ЦУ; 2) является опцией; 3) до 120 Вт при питании от ЦУ ГА. 4) питание ГА от ЦУ не предусмотрено. |
Основные технические характеристики ГА - в соответствии с технической документацией на прибор.
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерения
Наименование |
Обозначение |
Количество |
Система измерительная газоаналитическая «ЭМИ-М1»* |
- |
1 шт. |
Паспорт |
МРБП.426477.008 ПС |
1 экз. |
Руководство по эксплуатации |
МРБП.426477.008 РЭ |
1 экз. |
Методика поверки |
МП-127/10-2019 |
1 экз. |
*- состав системы в соответствии с паспортом МРБП.4264 |
177.008 ПС. |
Поверка
осуществляется по документу МП-127/10-2019 «Системы измерительные газоаналитические «ЭМИ-М1». Методика поверки», утверждённому ООО «ПРОММАШ ТЕСТ» «02» октября 2019 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей ГСО 10506-2014, ГСО 10509-2014, ГСО 10534-2014, ГСО 10539-2014, ГСО 10540-2014;
- генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н (с изменениями на 29 августа 2014 года) Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности.
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах.
МРБП.426477.008 ТУ Технические условия. Системы измерительные газоаналитические «ЭМИ-М1»
