Каналы измерительные стендов контроля параметров электроприводной арматуры Крона-517М
| Номер в ГРСИ РФ: | 76943-19 |
|---|---|
| Производитель / заявитель: | ООО НПК "КРОНА", г.Пенза |
Каналы измерительные стендов контроля параметров электроприводной арматуры «Крона-517М» (далее - ИК) предназначены для измерений переменного и постоянного напряжения, силы переменного тока и интервалов времени.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76943-19 |
| Наименование | Каналы измерительные стендов контроля параметров электроприводной арматуры |
| Модель | Крона-517М |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 23.12.2024 |
Производитель / Заявитель
ООО НПК "КРОНА", г.Пенза
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 16 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 76943-19: Описание типа СИ | Скачать | 131.3 КБ | |
| 76943-19: Методика поверки НПКР 2.758.016 МП-ЛУ | Скачать | 1.1 MБ |
Описание типа
Назначение
Каналы измерительные стендов контроля параметров электроприводной арматуры «Крона-517М» (далее - ИК) предназначены для измерений переменного и постоянного напряжения, силы переменного тока и интервалов времени.
Описание
ИК являются составной частью стендов, которые выполнены в виде переносных приборов.
В состав ИК стендов контроля параметров электроприводной арматуры «Крона-517М» входят:
• ПЭВМ;
• блок преобразования напряжения (БПН);
• адаптеры для бесконтактного измерения токов (АТБ), выполненные на основе токовых клещей.
ИК в составе стендов обеспечивают:
• измерения и регистрацию переменных среднеквадратичных значений (СКЗ) напряжений 220/380 В частотой 50 Гц в диапазоне от 0 до 425 В в цепях питания электродвигателя (по трём каналам);
• измерения и регистрацию постоянных и переменных СКЗ напряжений в цепях концевых, промежуточных, моментных выключателей (по четырем каналам);
• измерения и регистрацию постоянных и переменных СКЗ напряжений с выходов внешних датчиков (по двум каналам);
• измерения и регистрацию силы переменного СКЗ тока в цепях питания электродвигателя с помощью АТБ (по трем каналам);
• измерения и регистрацию значений интервалов времени в диапазоне от 0,1 до 500 с в цепях концевых, промежуточных, моментных выключателей (по четырем каналам);
• гальваническую изоляцию входных сигналов от выходных цепей и цепей питания, а также межканальную гальваническую изоляцию .
Стенды совместно с ИК позволяют:
• принимать сигналы, удаленные от блока преобразования напряжения на расстоянии до пяти метров;
• определять условия начала записи;
• определять условия окончания записи;
• отображать необходимую информацию;
• проверять работоспособность в режиме самоконтроля.
Внешний вид стендов с ИК, место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 1.

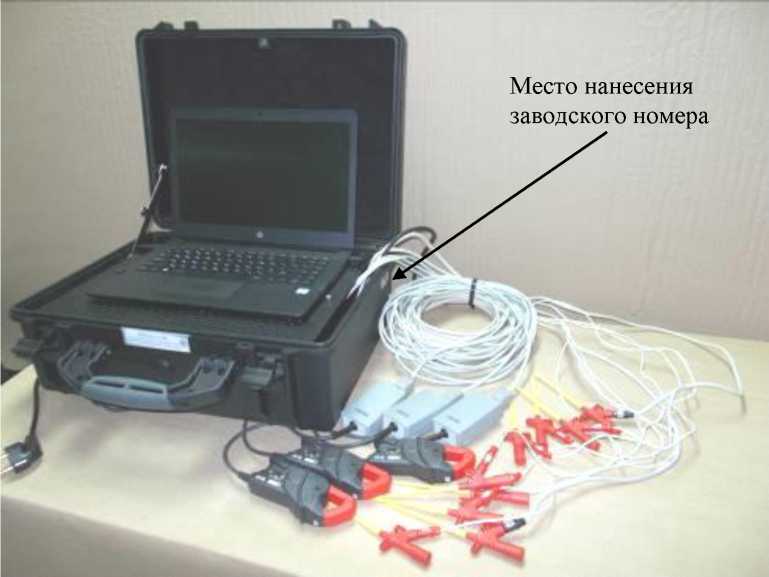

а) Внешний вид стендов с ИК

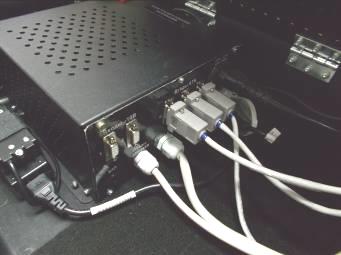

Места пломбирования
Место нанесения знака утверждения типа
б) в)
Рисунок 1: а) внешний вид стендов с ИК; б), в) места пломбирования и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу ИК в целом.
Метрологически значимая часть ПО включает файлы: measure.dll, K517m.bio.
Идентификационные данные метрологически значимого ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение | |
|
Идентификационное наименование ПО |
measure.dll |
K517m.bio |
|
Номер версии (идентификационный номер) ПО |
1.2 |
1.2 |
|
Цифровой идентификатор ПО |
296D3E8B |
A1D94641 |
|
Алгоритм вычисления контрольной суммы |
CRC32 |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений напряжения переменного тока, В |
от 0 до 7 от 0 до 425 |
|
Пределы допускаемой приведенной погрешности измерений напряжения переменного тока, % |
±0,5 |
|
Диапазоны измерений напряжения постоянного тока, В |
о 0 до 10 от 0 до 600 |
|
Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, % |
±0,5 |
|
Диапазоны измерений силы переменного тока, А |
от 0 до 1,25 от 0 до 2,5 от 0 до 5 от 0 до 25 от 0 до 50 от 0 до 100 от 0 до 200 |
|
Пределы допускаемой приведенной погрешности измерений силы переменного тока, % |
±1 |
|
Диапазоны измерений интервалов времени, с |
от 0,1 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс |
± (1,5^10-5^ +0,1) |
|
Примечания: При определении приведенной погрешности нормирующим значением является верхнее значение диапазона измерений. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Изоляция цепей питания в нормальных условиях выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц действующим значением, кВ |
1,5 |
|
Электрическое сопротивление изоляции цепей питания в нормальных условиях, МОм, не менее |
20 |
|
Максимальная потребляемая мощность, В^А, не более |
10 |
|
Габаритные размеры (ширинахглубинахвысота), мм, не более |
480х395х198 |
|
Масса (в базовом исполнении, см. таблицу 4), кг, не более |
11,5 |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) - напряжение питания переменного тока, В - частота напряжения питания, Гц |
от 15 до 25 от 30 до 80 от 84 до 106 (от 630 до 795) от 187 до 242 от 49 до 51 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) - напряжение питания переменного тока, В - частота напряжения питания, Гц |
от +10 до +35 80 от 84 до 106,7 (от 630 до 800) от 187 до 242 от 49 до 51 |
|
Время непрерывной работы, ч, не более |
8 |
Знак утверждения типа
наносится фотохимическим или печатным способом в верхнем правом углу на передней панели стенда с ИК и в верхний правый угол титульного листа руководства по эксплуатации печатным способом.
Комплектность
Комплект поставки представлен в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Стенд контроля параметров электроприводной арматуры «Крона-517М» |
НПКР 2.758.016 |
1 |
|
в составе: | ||
|
Блок преобразования напряжения |
НПКР 3.051.004 |
1 |
|
ПЭВМ с установленным программным обеспечением НПКР 00197-01 12 |
- |
1* |
|
Адаптер тока бесконтактный АТБ -5/100 А |
НПКР 2.727.049 |
1 |
|
НПКР 2.727.049-01 |
1 | |
|
НПКР 2.727.049-02 |
1 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Адаптер тока бесконтактный АТБ -200 А |
НПКР 2.727.049-03 НПКР 2.727.049-04 НПКР 2.727.049-05 |
1** 1** 1** |
|
Жгут АТБ |
НПКР 6.644.059 |
3 |
|
Кабель сетевой |
250 В; 10 А; 1,8 м |
1 |
|
Кабель интерфейсный |
НПКР 6.644.229 |
1 |
|
Комплект принадлежностей | ||
|
Зажим |
1000V, CATIII, max.2A |
9 |
|
Адаптер вибрации, АВ со своим паспортом |
НПКР 2.727.016 |
** |
|
Блок питания Power Bank (Li-Pol, 19 В) |
- |
** |
|
Блок автономного питания БАП со своим паспортом |
НПКР 5.087.004 |
** |
|
Плата переходник К338 |
НПКР 5.105.106 |
1 |
|
Блок самоконтроля БСМК |
НПКР 5.189.018 |
1 |
|
Жгут самоконтроля каналов Входы ±10 В |
НПКР 6.644.211 |
1 |
|
Вилка |
DB-9M |
2 |
|
Программа загрузочного модуля на CD-ROM |
НПКР 00197-01 12 |
1 |
|
Эксплуатационная документация | ||
|
Ведомость эксплуатационных документов |
НПКР 2.758.016 ВЭ |
1 |
|
Руководство по эксплуатации |
НПКР 2.758.016 РЭ |
1 |
|
Руководство оператора |
НПКР 00197-01 34 |
1 |
|
Методика поверки |
НПКР 2.758.016 МП |
1 |
|
Примечания: * тип ПЭВМ согласуется с Заказчиком; ** поставка опционально, по требованию заказчика. | ||
Поверка
осуществляется по документу НПКР 2.758.016 МП «Каналы измерительные стенда контроля параметров электроприводной арматуры «Крона-517М», утвержденному ФБУ «Пензенский ЦСМ» 20 сентября 2019 г.
Основные средства поверки:
- устройство для питания измерительных цепей постоянного и переменного токов УИ300.1 (регистрационный номер 35739-08 в Федеральном информационном фонде);
- калибратор универсальный Fluke 5520A (регистрационный номер 23346-02 в Федеральном информационном фонде);
- амперметр цифровой СА3010/3 (регистрационный номер 27219-04 в Федеральном информационном фонде);
- вольтметр универсальный В7-54/2 (регистрационный номер 15250-12 в Федеральном информационном фонде);
- генератор сигналов специальной и произвольной формы DG1011 (регистрационный номер 36589-07 в Федеральном информационном фонде);
- трансформатор тока лабораторный ТЛЛ-0,66-1 (регистрационный номер 42505-09 в Федеральном информационном фонде);
- частотомер электронно-счетный Ч3-54 (регистрационный номер 41186-09 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации
Нормативные документы
Приказ Росстандарта № 2091 от 1.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта № 1053 от 29.05.2018 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 2409 Гц»
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Стенд контроля параметров электроприводной арматуры «Крона-517М». Технические условия. ТУ 4343-317-27756312-08
