Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М»
| Номер в ГРСИ РФ: | 77054-19 |
|---|---|
| Производитель / заявитель: | ООО "Рекогна-Индастриал", г.Москва |
|
77054-19: Описание типа
2025-77054-19-4.pdf
|
Скачать | 1 MБ | |
|
77054-19: Описание типа
2025-77054-19-5.pdf
|
Скачать | 1 MБ | |
|
77054-19: Описание типа
2026-77054-19.pdf
|
Скачать | 259.8 КБ | |
|
77054-19: Методика поверки
МП 651-24-018
2025-mp77054-19-8.pdf
|
Скачать | 5 MБ | |
|
77054-19: Методика поверки
МП 651-23-021
2025-mp77054-19-9.pdf
|
Скачать | 6.9 MБ | |
|
77054-19: Методика поверки
МП 651-23-015
2025-mp77054-19-10.pdf
|
Скачать | 557.1 КБ | |
|
77054-19: Методика поверки
651-21-036 МП
2025-mp77054-19-11.pdf
|
Скачать | 4.5 MБ | |
|
77054-19: Методика поверки
МП 651-24-058
2025-mp77054-19-12.pdf
|
Скачать | 1.4 MБ | |
|
77054-19: Методика поверки
МП 651-25-055
2025-mp77054-19-13.pdf
|
Скачать | 1.4 MБ | |
|
77054-19: Методика поверки
МП 651-26-030
2026-mp77054-19.pdf
|
Скачать | 4.1 MБ | |
|
77054-19: Методика поверки
651-18-072 МП
2026-mp77054-19-1.pdf
|
Скачать | 3.6 MБ |
Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля радиолокационным методом и/или по видеокадрам, а также на контролируемом участке дороги, значений текущего времени, синхронизированного с национальной шкалой времени UTC(SU), интервалов времени, текущих навигационных параметров с определением на их основе координат места расположения комплексов в плане, расстояний от разметки на дорожном полотне до ТС и между ТС, движущимися в одной полосе дороги, и автоматической фотовидеофиксации транспортных средств.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 77054-19 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 24.12.2029 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Комплексы аппаратно-программные | |||||||||||||||||||||||||||||||||||||||
| Модель | «АвтоУраган-ВСМ2-М» | |||||||||||||||||||||||||||||||||||||||
| Приказы |
№1207 от
18.06.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№2770 от
16.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№2043 от
08.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 20738a31-d06e-61a4-e23f-7f9c56077851 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Рекогна-Индастриал», РОССИЯ, 107023, г. Москва, Электрозаводская, 24
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 651-24-018 Государственная система обеспечения единства измерений. Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М». Методика поверки
(с 04.10.2024)
МП 651-23-021 Государственная система обеспечения единства измерений. Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М». Методика поверки
(с 16.11.2023)
МП 651-23-015 Государственная система обеспечения единства измерений. Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М». Методика поверки
(с 04.04.2023)
651-21-036 МП Государственная система обеспечения единства измерений. Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М». Методика поверки
(с 15.07.2021)
МП 651-24-058 Государственная система обеспечения единства измерений. Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М». Методика поверки
(с 04.04.2025 по 16.12.2025)
МП 651-25-055 Государственная система обеспечения единства измерений. Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М». Методика поверки
(с 16.12.2025)
МП 651-26-030 ГСИ. Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М». Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к 651-18-072 МП; 651-21-036 МП; МП 651-23-015; МП 651-23-021; МП 651-24-018; МП 651-25-055
(с 08.10.2026)
651-18-072 МП Комплекс аппаратно-программный «АвтоУраган-ВСМ2-М»
(с 24.12.2019)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
2241
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2235 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0 %) |
| Актуальность информации | 24.10.2026 |
Поверители
Скачать
|
77054-19: Описание типа
2025-77054-19.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
77054-19: Методика поверки
2025-mp77054-19.pdf
Файл устарел
|
Скачать | 7.8 MБ | |
|
77054-19: Описание типа
2025-77054-19-1.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
77054-19: Описание типа
2025-77054-19-2.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
77054-19: Описание типа
2025-77054-19-3.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
77054-19: Методика поверки
2025-mp77054-19-1.pdf
Файл устарел
|
Скачать | 7.8 MБ | |
|
77054-19: Методика поверки
МП 651-25-055
2025-mp77054-19-2.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
77054-19: Методика поверки
МП 651-24-058
2025-mp77054-19-3.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
77054-19: Методика поверки
651-21-036 МП
2025-mp77054-19-4.pdf
Файл устарел
|
Скачать | 4.5 MБ | |
|
77054-19: Методика поверки
МП 651-23-015
2025-mp77054-19-5.pdf
Файл устарел
|
Скачать | 557.1 КБ | |
|
77054-19: Методика поверки
МП 651-23-021
2025-mp77054-19-6.pdf
Файл устарел
|
Скачать | 6.9 MБ | |
|
77054-19: Методика поверки
МП 651-24-018
2025-mp77054-19-7.pdf
Файл устарел
|
Скачать | 5 MБ | |
|
77054-19: Описание типа
2025-77054-19-4.pdf
|
Скачать | 1 MБ | |
|
77054-19: Описание типа
2025-77054-19-5.pdf
|
Скачать | 1 MБ | |
|
77054-19: Описание типа
2026-77054-19.pdf
|
Скачать | 259.8 КБ | |
|
77054-19: Методика поверки
МП 651-24-018
2025-mp77054-19-8.pdf
|
Скачать | 5 MБ | |
|
77054-19: Методика поверки
МП 651-23-021
2025-mp77054-19-9.pdf
|
Скачать | 6.9 MБ | |
|
77054-19: Методика поверки
МП 651-23-015
2025-mp77054-19-10.pdf
|
Скачать | 557.1 КБ | |
|
77054-19: Методика поверки
651-21-036 МП
2025-mp77054-19-11.pdf
|
Скачать | 4.5 MБ | |
|
77054-19: Методика поверки
МП 651-24-058
2025-mp77054-19-12.pdf
|
Скачать | 1.4 MБ | |
|
77054-19: Методика поверки
МП 651-25-055
2025-mp77054-19-13.pdf
|
Скачать | 1.4 MБ | |
|
77054-19: Методика поверки
МП 651-26-030
2026-mp77054-19.pdf
|
Скачать | 4.1 MБ | |
|
77054-19: Методика поверки
651-18-072 МП
2026-mp77054-19-1.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля радиолокационным методом и/или по видеокадрам, а также на контролируемом участке дороги, значений текущего времени, синхронизированного с национальной шкалой времени UTC(SU), интервалов времени, текущих навигационных параметров с определением на их основе координат места расположения комплексов в плане, расстояний от разметки на дорожном полотне до ТС и между ТС, движущимися в одной полосе дороги, и автоматической фотовидеофиксации транспортных средств.
Описание
Принцип действия комплексов при измерении скорости движения ТС радиолокационным методом основан на измерении разности частоты высокочастотных сигналов радиолокационного модуля при отражении от движущихся ТС и от неподвижных объектов (эффект Доплера), как при стационарном и передвижном (работа комплексов осуществляется в неподвижном состоянии), так и при мобильном (работа комплексов осуществляется в движении, с учетом собственной скорости) размещении.
Принцип действия комплексов при измерениях скорости движения ТС по видеокадрам (при передвижном, стационарном и мобильном размещении) основан на измерениях расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено.
Необходимость внеочередной поверки при изменении места расположения комплексов или при изменении ракурса отсутствует как для радиолокационного метода измерения скорости, так и для метода по видеокадрам.
Принцип действия комплексов при измерениях скорости движения ТС на контролируемом участке дороги основан на измерениях скорости косвенным методом - измеряется расстояние, пройденное ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с контролируемого участка дороги, а также измеряется интервал времени между моментами фиксации ТС в зоне контроля на въезде и в зоне контроля на выезде с контролируемого участка дороги.
Принцип действия комплексов в части измерений значений текущего времени, интервалов времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом. При отсутствии возможности приёма сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS, комплексы имеют возможность синхронизации собственной шкалы времени с национальной шкалой времени UTC(SU) через NTP протокол.
При измерении интервалов времени комплексы могут работать как самостоятельно, так и совместно с другими комплексами. При совместной работе комплекс, имеющий в составе модуль ПО «Измерение интервалов времени», определяет интервалы времени как на основе собственных измерений, так и данных, принятых от других комплексов, с формированием пакета результирующей информации.
Принцип действия комплексов при измерениях расстояния от разметки на дорожном полотне до ТС основан на оптическом измерении расстояния от государственного регистрационного знака (далее - ГРЗ) ТС до разметки по дорожному полотну в зоне контроля.
Принцип действия комплексов при измерениях расстояния между ТС, движущимися в одной полосе дороги, основан на оптическом измерении расстояния в зоне контроля между передними (или задними) ГРЗ ТС, находящихся в одной полосе движения.
Комплексы состоят из моноблоков моделей RNC и NEXT, видеодатчиков моделей RN, NX, VBMO, VO1, VO2, VO3, VP2, а также компьютерных блоков моделей «SP-B1», «SAU», «КУВ-А» и «КУВ-А-М». Компьютерные блоки содержат промышленный компьютер, приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS, систему электропитания. Моноблоки содержат видеокамеру, промышленный компьютер, приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS, модуль управления и систему электропитания. Моноблоки отличаются характеристиками электропитания, габаритными размерами и массой. Моноблоки могут изготавливаться в исполнении RNC* и NEXT*, идентичном по схемотехническому решению, но имеющему меньшую погрешность по синхронизации с национальной шкалой времени UTC(SU). Все видеодатчики содержат видеокамеру и систему электропитания, видеодатчики моделей RN и NX дополнительно содержат модуль управления и опционально плату синхронизации, видеодатчик модели VP2 дополнительно содержит модуль PTZ-управления. Видеодатчики и компьютерные блоки отличаются характеристиками электропитания, габаритными размерами и массой. Видеодатчики моделей RN и NX при наличии платы синхронизации отличаются от остальных видеодатчиков показателями точности присвоения временной метки видеокадру.
В состав комплексов могут входить различные комбинации составных частей, при этом обязательно наличие как минимум одного компьютерного блока в паре с любым видеодатчиком или одного моноблока.
Конструктивно моноблоки, видеодатчики и компьютерные блоки выполнены в ударопрочных влагозащищенных корпусах с установленными герметичными разъемами для подключения внешних устройств и применимы для работы на открытом воздухе, кроме компьютерных блоков моделей «SP-B1» и «SAU», которые применимы для работы только в помещении и/или в уличном обогреваемом шкафу.
Если в состав комплекса входит только один моноблок любой модели, то возможна работа в непрерывном режиме при стационарном размещении на опорах, стойках и других элементах обустройства автомобильных дорог или в течение ограниченного промежутка времени при передвижном или мобильном размещении на специальных конструкциях (штативах, треногах, вышках, на базе ТС)
Если в состав комплекса входит компьютерный блок или более одного моноблока, то возможна работа только в непрерывном режиме при стационарном размещении.
Измерения скорости движения ТС в зоне контроля радиолокационным методом производятся комплексами, имеющими в составе моноблоки любой модели и/или видеодатчики моделей RN/NX/VBMO/VO1/VO2/VO3 в паре с радиолокационными модулями любой модели.
Измерения скорости движения ТС в зоне контроля по видеокадрам производятся комплексами, имеющими в составе моноблоки любой модели и/или видеодатчики моделей RN и/или NX и/или VBMO.
Возможна работа комплексов в комбинированном режиме по измерениям скорости движения ТС в зоне контроля одновременно радиолокационным методом и по видеокадрам, имеющих в составе моноблоки любой модели и/или видеодатчики моделей RN, NX или VBMO в паре с радиолокационными модулями любой модели.
Измерения скорости движения ТС на контролируемом участке дороги производятся комплексами при стационарном или передвижном размещении, имеющими в составе моноблоки любой модели или видеодатчики моделей RN или NX при наличии платы синхронизации.
Измерения расстояний от разметки на дорожном полотне до ТС и между ТС, движущимися в одной полосе дороги, производятся комплексами только при стационарном размещении, имеющими в составе моноблоки любой модели и/или видеодатчики моделей RN/NX/VBMO/VO1/VO2/VO3.
Составные части комплексов защищены от несанкционированного вскрытия специальными индикаторными пломбами-наклейками, разрушающимися при попытке их удаления или вскрытия корпуса составных частей комплексов.
Маркировка наносится на металлизированную этикетку, расположенную на каждом компьютерном блоке и/или моноблоке, и содержит наименование комплекса, заводской номер комплекса, год изготовления, сокращенное наименование и страну изготовителя, децимальный номер технических условий, устанавливающих требования к комплексам, знак утверждения типа средства измерений и знак, удостоверяющий соответствие комплексов установленным требованиям.
Заводской номер комплексов наносится лазерной гравировкой на металлизированную этикетку в цифровом формате. Наименование, заводской номер и обозначение комплектации комплекса также указываются в формуляре на комплекс. В формуляре также указываются модели и заводские номера всех составных частей из комплекта поставки.
Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.
Комплексы работают в автоматическом режиме без участия человека. Функционально комплексы применяются для распознавания ГРЗ ТС и фиксации нарушений правил дорожного движения (далее - ПДД) и нарушений в сфере благоустройства, связанные с размещением ТС, определенных в ТУ 4278-022-95195549-2018, в том числе, но не ограничиваясь:
- управление ТС с установленными с нарушением требований государственного стандарта ГРЗ;
- управление ТС, в отношении которого не оформлена в установленном порядке диагностическая карта;
- нарушение правил применения ремней безопасности или мотошлемов;
- превышения установленной скорости движения;
- выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме либо при запрещающем сигнале светофора, остановка или стоянка на железнодорожном переезде;
- остановка ТС на автомагистрали вне специальных площадок для стоянки;
- движение на грузовом автомобиле с разрешенной максимальной массой более 3,5 т по автомагистрали далее второй полосы;
- разворот или въезд транспортного средства в технологические разрывы разделительной полосы на автомагистрали либо движение задним ходом по автомагистрали;
- проезд на запрещающий сигнал светофора;
- невыполнение требования ПДД об остановке перед стоп-линией, обозначенной дорожными знаками или разметкой проезжей части дороги, при запрещающем сигнале светофора;
- выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора, который вынудил водителя остановиться, создав препятствие для движения ТС в поперечном направлении;
- невыполнение требования ПДД уступить дорогу ТС, пользующемуся преимущественным правом проезда перекрестка;
- невыполнение требования ПДД перед поворотом направо, налево или разворотом заблаговременно занять соответствующее крайнее положение на проезжей части, предназначенной для движения в данном направлении;
- разворот или движение задним ходом в местах, где такие маневры запрещены;
- движение по обочинам;
- движение по разметке или разделительной полосе;
- движение по велосипедным или пешеходным дорожкам либо тротуарам в нарушение ПДД;
- выезд в нарушение ПДД на полосу, предназначенную для встречного движения, либо на трамвайные пути встречного направления;
- несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, в том числе, но не ограничиваясь:
- въезд запрещен;
- движение запрещено;
- движение без остановки запрещено;
- ограничение минимальной дистанции;
- поворот направо запрещен;
- движение транспортных средств с опасными грузами запрещено;
- поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;
- движение во встречном направлении по дороге с односторонним движением;
- несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку ТС;
- несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;
- движение ТС по полосе для маршрутных ТС или остановка на указанной полосе в нарушение ПДД;
- невыполнение требования ПДД уступить дорогу пешеходам, велосипедистам или иным участникам дорожного движения (за исключением водителей ТС), пользующимся преимуществом в движении;
- нарушение правил остановки или стоянки транспортных средств;
- нарушения правил пользования внешними световыми приборами;
- несоблюдение требований законодательства РФ о внесении платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн;
- неисполнение обязанности по внесению платы за проезд ТС по платным автомобильным дорогам, платным участкам автомобильных дорог;
- нарушение правил, установленных для движения ТС в жилых зонах;
- нарушение правил пользования телефоном водителем ТС;
- управление ТС в период его использования, не предусмотренный страховым полисом ОСАГО владельцев транспортного средства;
- управление ТС, если такое обязательное страхование заведомо отсутствует;
- нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием ТС;
- неуплата за размещение транспортного средства на платной городской парковке.
Алгоритм выявления и фиксации нарушений основан на перечисленных выше принципах действия и реализован за счет автоматического совмещения результатов измерений, распознанного ГРЗ ТС, фото- и видеоматериалов, а также, при необходимости, размеченных зон фиксации и месторасположения ТС на дорожном полотне, данных нейросетевой видеоаналитики, информации, полученной по запросам к внешним базам данных.
Комплексы могут взаимодействовать с парковочными системами (для получения информации об оплате парковки, контроля въезда и выезда с охраняемой территории), с динамическим информационным табло и знаками переменной информации (для автоматического считывания и установления порога ограничения скорости).
Общий вид составных частей комплексов с указанием мест пломбировки от несанкционированного доступа и мест нанесения знака утверждения типа представлены в таблице 1.
Таблица 1 - Общий вид составных частей комплексов от несанкционированного доступа и мест нанесения знака утверждения типа
с указанием мест пломбировки

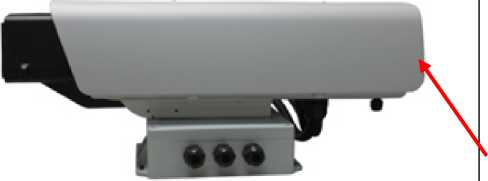

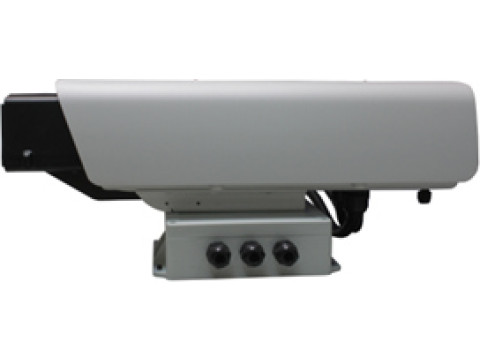

Общий вид моноблока, модель RNC и моноблока, модель RNC исполнение RNC* Применяется в стационарном, передвижном и мобильном размещении
Место пломбировки: пломбировочный трос вокруг корпуса
Место нанесения знака утверждения типа и заводского номера

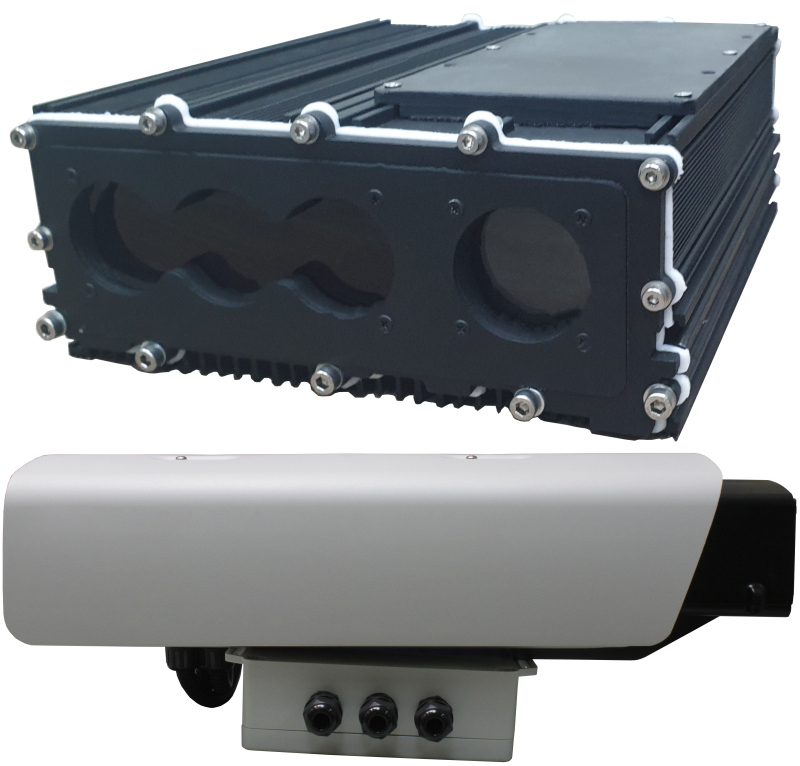

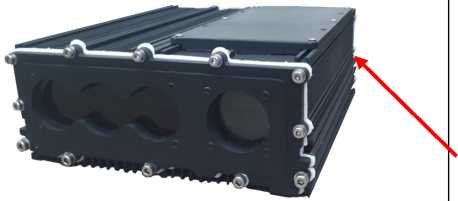

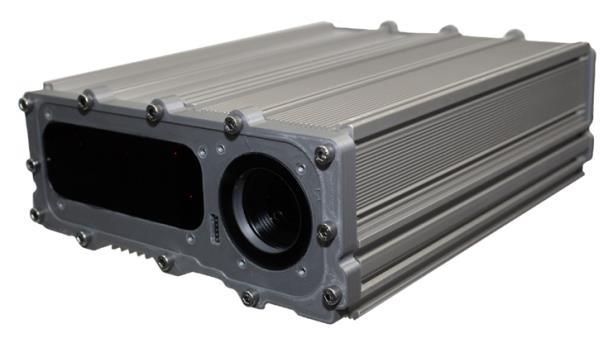

Общий вид моноблока, модель NEXT и моноблока, модель NEXT исполнение NEXT* Применяется в стационарном, передвижном и мобильном размещении
Место пломбировки: две пломбировочные этикетки на нижней поверхности корпуса
Место нанесения знака утверждения типа и
заводского номера__________________________

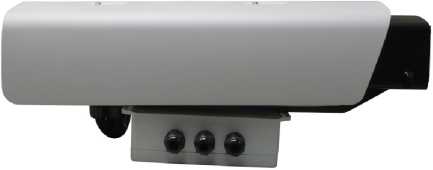

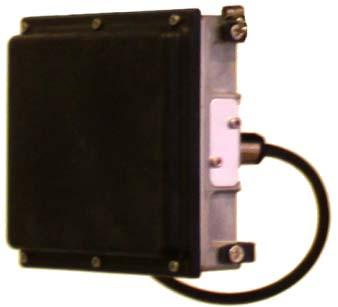

Общий вид видеодатчика, модель RN Применяется в стационарном размещении
Место пломбировки: пломбировочный трос вокруг корпуса

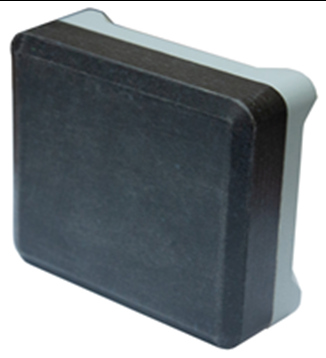

Общий вид видеодатчика, модель NX Применяется в стационарном размещении
Место пломбировки: две пломбировочные этикетки на нижней поверхности корпуса
|
Mi |

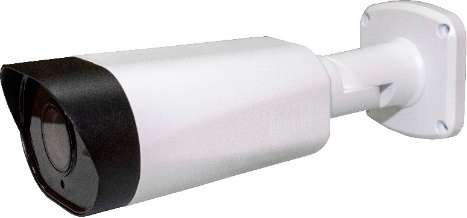

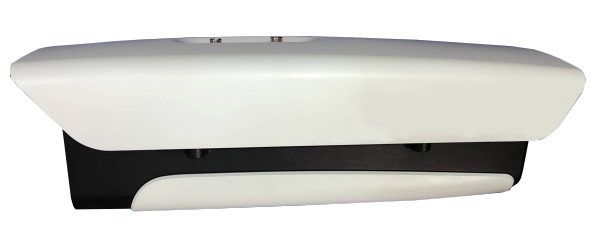

Общий вид видеодатчика , модель VBMO Применяется в стационарном размещении |
|

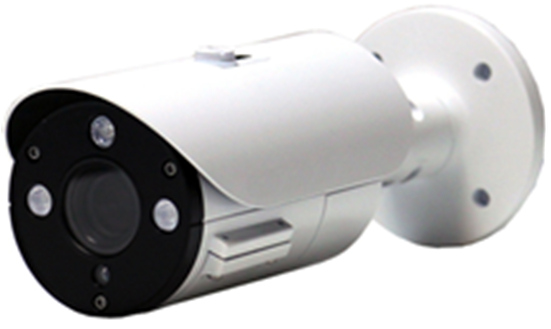

Общий вид видеодатчика , модель VO1 Применяется в стационарном размещении | |
|

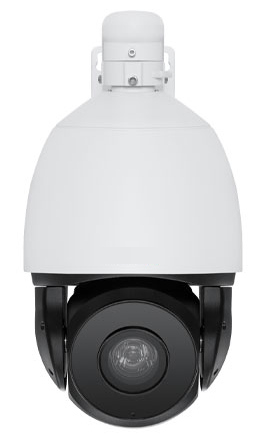

Общий вид видеодатчика , модель VO2 Применяется в стационарном размещении | |
|

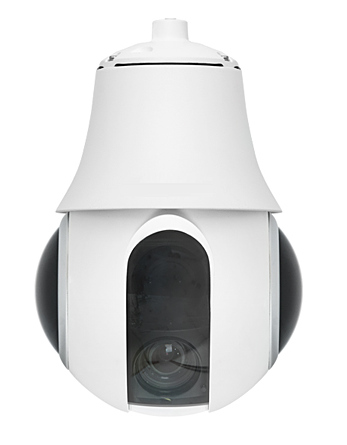

Общий вид видеодатчика , модель VO3 Применяется в стационарном размещении | |
|
j—^ |

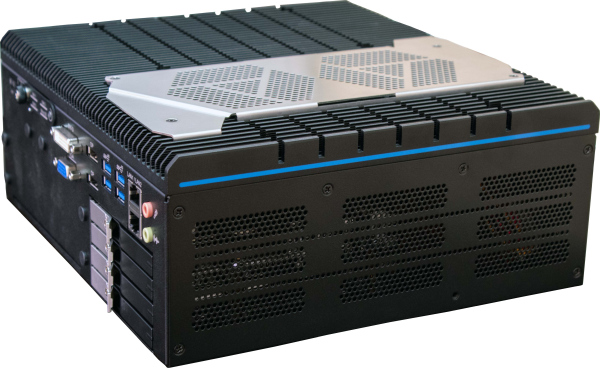

Общий вид компьютерного блока, модель «SP-B1» Применяется в стационарном размещении Место пломбировки: один из винтов корпуса Место нанесения знака утверждения типа и заводского номера |
|
■ 1 III III III il | |
|
Ijjl « |
|
A |
Общий вид компьютерного блока, модель «КУВ-А» Применяется в стационарном размещении Место пломбировки: один из винтов корпуса Место нанесения знака утверждения типа и заводского номера |
|
• к ’ A ®----------------- |
Общий вид компьютерного блока, модель «КУВ-А-М» Применяется в стационарном размещении Место пломбировки: один из винтов корпуса -Место нанесения знака утверждения типа и заводского номера |
|
Общий вид компьютерного блока, модель «SAU» Применяется в стационарном размещении Место пломбировки: один из винтов корпуса Место нанесения знака утверждения типа и заводского номера | |
|
w |
Общий вид радиолокационного модуля, тип 2 Применяется в стационарном, передвижном и мобильном размещении |
|
Общий вид радиолокационного модуля, тип 3 Применяется в стационарном, передвижном и мобильном размещении | |
|
Общий вид радиолокационного модуля, тип 4 Применяется в стационарном, передвижном и мобильном размещении | |
|
Общий вид видеодатчика , модель VP2 Применяется в стационарном размещении |
Обозначение комплектаций комплексов имеет вид:
X.n -X.n -X.n -X.n
Наличие/тип и количество радиолокационных модулей
Наличие/модель и количество видеодатчиков
Наличие/модель и количество компьютерных блоков
Наличие/модель и количество моноблоков
Пример обозначения комплектации:
RNC.1 -K.1 -RN.3 -R1.3
Радиолокационный модуль, тип 1, 3 шт
Видеодатчик, модель RN, 3 шт.
Компьютерный блок, модель КУВ-А, 1 шт
Моноблок, модель RNC, 1 шт
Таблица 2 - Описание позиций, применяемых в обозначении комплектаций
|
Обозначение |
Описание |
|
RNC |
Моноблок, модель RNC |
|
RNCPRO |
Моноблок, модель RNC исполнение RNC* |
|
N |
Моноблок, модель NEXT |
|
NPRO |
Моноблок, модель NEXT исполнение NEXT* |
|
S |
Компьютерный блок, модель «SP-B1» |
|
K |
Компьютерный блок, модель «КУВ-А» |
|
KM |
Компьютерный блок, модель «КУВ-А-М» |
|
KS |
Компьютерный блок, модель «SAU» |
|
R2 |
радиолокационый модуль, тип 2 |
|
R3 |
радиолокационый модуль, тип 3 |
|
R4 |
радиолокационый модуль, тип 4 |
|
RN |
Видеодатчик, модель RN |
|
NX |
Видеодатчик, модель NX |
|
VBMO |
Видеодатчик, модель VBMO |
|
VO1 |
Видеодатчик, модель VO1 |
|
VO2 |
Видеодатчик, модель VO2 |
|
VO3 |
Видеодатчик, модель VO3 |
|
VP2 |
Видеодатчик, модель VP2 |
|
Примечания: - В составе комплекса должен быть как минимум один моноблок или компьютерный блок с видеодатчиком. - Количество каждой позиции указывается цифрой после точки. (пример: N.1 -моноблок NEXT, 1 шт.; VP2.2 - видеодатчик, модель VP2, 2 шт.) | |
Программное обеспечение
Специальное программное обеспечение «АвтоУраган®» (далее - ПО), используемое на Комплексах, может работать как под управлением ОС «Windows» так и ОС семейства «Linux», и предназначено для управления процессом измерений, обработки полученных данных, хранения и передачи информации, распознавания и определения государственной принадлежности
ГРЗ ТС, подсчета количества ТС и определения их типов, контроля интенсивности движения, распознавания марки, модели и цвета ТС, распознавания данных со знаков переменной информации, выявления транзитного транспорта по ГРЗ, контроль средств индивидуальной мобильности.
ПО разделено на метрологически значимую и метрологически незначимую части.
Метрологически значимая часть ПО состоит из специальных программных модулей, установленных на моноблоке или компьютерном блоке любой модели в зависимости от комплектации комплексов:
- модуль «Измерение скорости по радару» обеспечивает измерения скорости движения ТС в зоне контроля радиолокационным методом;
- модуль «Измерение скорости по видеокадрам» обеспечивает измерения расстояний в зоне контроля и скорости движения ТС в зоне контроля по видеокадрам без необходимости предварительной градуировки;
- модуль «Измерение скорости между рубежами» обеспечивает измерения скорости движения ТС на контролируемом участке дороги;
- модуль «Измерение значений текущего времени» обеспечивает определение текущего времени, синхронизированного с национальной шкалой времени UTC(SU);
- модуль «Измерение значений координат» обеспечивает определение значений текущих координат места расположения комплексов в плане.
- модуль «Измерение интервалов времени» обеспечивает измерение временных интервалов между фиксациями, полученными, в том числе, при совместной работе нескольких комплексов.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные метрологически значимой части ПО
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
|
Модуль «Измерение значений текущего времени» |
не ниже 1.5 |
- |
|
Модуль «Измерение скорости по видеокадрам» |
не ниже 4.3 |
- |
|
Модуль «Измерение значений координат» |
не ниже 1.2 |
- |
|
Модуль «Измерение скорости между рубежами» |
не ниже 1.0 |
- |
|
Модуль «Измерение скорости по радару» |
не ниже 1.1 |
- |
|
Модуль «Измерение интервалов времени» |
не ниже 1.0 |
- |
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС, км/ч в зоне контроля радиолокационным методом1) в зоне контроля по видеокадрам на контролируемом участке дороги |
от 0 до 350 от 0 до 350 от 0 до 350 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч - в стационарном и передвижном размещении комплекса: в зоне контроля радиолокационным методом в зоне контроля по видеокадрам - на контролируемом участке дороги в стационарном размещении комплекса в передвижном размещении комплекса - в движении при мобильном размещении комплекса: в зоне контроля радиолокационным методом в зоне контроля по видеокадрам |
±1 ±1 ±1 ±1 ±1 ±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU) в режиме синхронизации по протоколу NTP, мс |
±200 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС, мкс - для моноблоков моделей RNC и NEXT, компьютерных блоков моделей «SP-B1», «SAU», «КУВ-А» и «КУВ-А-М» - для моноблоков, модель RNC исполнение RNC* и модель NEXT исполнение NEXT* |
±3 ±0,1 |
|
Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру с национальной шкалой времени UTC(SU), мс - для моноблоков любой модели и видеодатчиков моделей RN или NX с платой синхронизации - для остальных видеодатчиков |
±1 ±1000 |
|
Диапазон измерений интервалов времени, c |
от 1 до 86400 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±1 |
|
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) определения координат в плане2), м: - при стационарном и передвижном размещении комплекса (в статике) - инструментальной при мобильном размещении комплекса (в динамике) |
±3 ±4,5 |
|
Диапазон измерений расстояния от разметки на дорожном полотне до ТС, м |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния от разметки на дорожном полотне до ТС, м |
±0,25 |
|
Диапазон измерений расстояния между ТС, движущимися в одной полосе дороги, м |
от 5 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния между ТС, движущимися в одной полосе дороги, м |
±0,25 |
|
1) - максимальное значение скорости сближения при измерении скорости движения ТС в движении - 350 км/ч 2) - метрологическая характеристика определена по сигналам от спутников GPS и ГЛОНАСС, принимаемых одновременно, при значениях PDOP < 2 | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная протяженность контролируемого участка дороги, м |
80 |
|
Напряжение питания от источника постоянного тока, В |
от 9 до 36 |
|
Напряжение питания от сети переменного тока (частотой 50±1 Гц), В |
от 80 до 300 |
|
Габаритные размеры составных частей комплексов, мм, не более моноблок, модель RNC и моноблок, модель RNC исполнение RNC* | |
|
длина |
560 |
|
ширина |
195 |
|
высота |
170 |
|
моноблок, модель NEXT | |
|
длина |
520 |
|
ширина |
300 |
|
высота |
300 |
|
компьютерный блок, модель «SP-B1» | |
|
длина |
290 |
|
ширина |
265 |
|
высота |
160 |
|
компьютерный блок, модель «КУВ-А» | |
|
длина |
520 |
|
ширина |
270 |
|
высота |
720 |
|
компьютерный блок, модель «КУВ-А-М» | |
|
длина |
400 |
|
ширина |
300 |
|
высота |
170 |
|
компьютерный блок, модель «SAU» | |
|
длина |
835 |
|
ширина |
575 |
|
высота |
295 |
|
радиолокационный модуль, тип 2 | |
|
длина |
120 |
|
ширина |
50 |
|
высота |
130 |
|
радиолокационный модуль, тип 3 | |
|
длина |
130 |
|
ширина |
70 |
|
высота |
85 |
|
радиолокационный модуль, тип 4 | |
|
длина |
140 |
|
ширина |
35 |
|
высота |
95 |
|
видеодатчик, модель RN | |
|
длина |
560 |
|
ширина |
195 |
|
высота |
170 |
|
видеодатчик, модель NX | |
|
длина |
520 |
|
ширина |
300 |
|
высота |
300 |
|
видеодатчик, модель VBMO |
|
Наименование характеристики |
Значение |
|
длина |
160 |
|
ширина |
120 |
|
высота |
90 |
|
видеодатчик, модель VO1 | |
|
длина |
270 |
|
ширина |
105 |
|
высота |
100 |
|
видеодатчик , модель VO2 | |
|
длина |
420 |
|
ширина |
170 |
|
высота |
140 |
|
видеодатчик , модель VO3 | |
|
длина |
280 |
|
ширина |
100 |
|
высота |
100 |
|
видеодатчик , модель VP2 | |
|
длина |
270 |
|
ширина |
270 |
|
высота |
470 |
|
Масса составных частей комплексов, кг, не более | |
|
моноблок, модель RNC и моноблок, модель RNC исполнение RNC* |
7,0 |
|
моноблок, модель NEXT и моноблок, модель NEXT исполнение NEXT* |
7,0 |
|
компьютерный блок, модель «SP-B1» |
6,0 |
|
компьютерный блок, модель «КУВ-А» |
40,0 |
|
компьютерный блок, модель «КУВ-А-М» |
9,5 |
|
компьютерный блок, модель «SAU» |
34,0 |
|
радиолокационный модуль, тип 2 |
0,5 |
|
радиолокационный модуль, тип 3 |
0,6 |
|
радиолокационный модуль, тип 4 |
0,32 |
|
видеодатчик, модель RN |
6,5 |
|
видеодатчик, модель NX |
7,0 |
|
видеодатчик, модель VBMO |
0,8 |
|
видеодатчик, модель VO1 |
1,6 |
|
видеодатчик, модель VO2 |
4,5 |
|
видеодатчик, модель VO3 |
1,2 |
|
видеодатчик, модель VP2 |
8,0 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа |
от -60 до +60 98 от 60,0 до 106,7 |
Знак утверждения типа
типографским способом на титульные листы формуляра и руководства по эксплуатации комплекса и на этикетку на корпусе моноблока или компьютерного блока.
Комплектность
Таблица 6 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплекс аппаратно-программный |
«АвтоУраган-ВСМ2-М» |
1 шт. |
|
Комплекс аппаратно-программный «АвтоУраган-ВСМ2-М». Формуляр |
РСАВ.402100.022 ФО |
1 экз. |
|
Комплекс аппаратно-программный «АвтоУраган-ВСМ2-М». Руководство по эксплуатации |
РСАВ.402100.022 РЭ |
1 экз. в эл. виде |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.2 документа РСАВ.402100.022 РЭ «Комплекс аппаратно-программный «АвтоУраган-ВСМ2-М». Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации от 02.06.2026 № 683 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» в части пп. 12.1.1, 12.1.2, 12.1.3, 12.41.1, 12.41.2, 12.42
ТУ 4278-022-95195549-2018 «Комплекс аппаратно-программный
АвтоУраган-ВСМ2-М». Технические условия
