Системы контроля, мониторинга и управления трафиком "Системы КМУТ"

Назначение

Системы контроля, мониторинга и управления трафиком «Системы КМУТ» (далее также - Системы КМУТ) предназначены для измерений характеристик трафика в точках подключения к сети связи: количества переданной (принятой) информации (данных), продолжительности (длительности) сеансов передачи данных, пропускной способности канала передачи данных (PD), скорости передаваемой информации, средней задержки передачи пакетов данных, вариации задержки передачи пакетов данных (PDV), коэффициента потерь пакетов данных (PL). Системы КМУТ обеспечивают регистрацию времени проведения измерений с привязкой системной шкалы времени Системы КМУТ к национальной шкале времени Российской Федерации UTC(SU).

Описание

К настоящему описанию типа относятся Системы контроля, мониторинга и управления трафиком «Системы КМУТ» в составе сервера (серверов) центрального узла (далее - серверы Системы КМУТ) и Зондов периферийного узла Системы КМУТ модификаций КМУТ М5 и (или) КМУТ М6. Также в состав Системы КМУТ могут включаться Зонды периферийного узла Системы КМУТ (далее - Зонды КМУТ) других модификаций (с индексами А, Б и без них), включая, но не ограничиваясь, КУТ М1, КМУТ М1, КМУТ М2, КМУТ М3, КМУТ-10, КМУТ-ПУ М1, КМУТ-Л (регистрационный номер в Федеральном информационном фонде (рег. № 68196-17); КМУТ М4, КМУТ-10 М1 (рег. № 73348-18); ESR-10 KMUT, ESR-12V KMUT, ESR-15 KMUT, ESR-15R KMUT, ESR-20 KMUT, ESR-21 KMUT (рег. № 89736-23); КМУТ М7 (рег. № 79074-20), КМУТ М11 (рег. № 94176-24), КМУТ М12 (рег. № 94203-24), КМУТ М13 (рег. № 94204-24), КМУТ М14 (рег. № 94205-24), КМУТ М15 (рег. № 94175-24), ESR-30 KMUT (рег. № 94453-25), ESR-31 KMUT (рег. № 94472-25).

Конструктивно допускается исполнение Систем КМУТ в составе:

- Зондов КМУТ и физического сервера (серверов) центрального узла Системы КМУТ;

- Зондов КМУТ, физического и виртуального сервера (серверов) центрального узла Системы КМУТ. Виртуальный сервер (серверы) центрального узла Системы КМУТ допускается использовать для выполнения приема, обработки, отображения и хранения информации, полученной от Зонда КМУТ (Зондов КМУТ) или от физического сервера (серверов). При этом данная конструкция исключает выполнение измерительных функций виртуальным сервером (серверами) центрального узла Системы КМУТ;

- Зондов КМУТ и виртуального сервера (серверов) центрального узла Системы КМУТ. Виртуальный сервер (серверы) центрального узла Системы КМУТ допускается использовать для выполнения приема, обработки, отображения и хранения информации, полученной от Зонда КМУТ (Зондов КМУТ). При этом данная конструкция исключает выполнение измерительных функций виртуальным сервером (серверами) центрального узла Системы КМУТ.

Функционально Системы КМУТ содержат следующие составляющие:

- Измерительная - физический сервер (серверы) центрального узла Системы КМУТ и Зонды КМУТ:

o проведение измерений;

o сбор и передача результатов измерений;

- Хранения и отображения - физический сервер (серверы) и виртуальный сервер (серверы) центрального узла Системы КМУТ:

o прием и сохранение результатов измерений;

o обработка и представление результатов измерений.

Модификации Зондов КМУТ имеют конструктивные отличия в разъемах присоединения к сети связи, функциональных возможностях и наличии информационных индикаторов. Дополнительно для поверки Систем КМУТ и периодического контроля функционирования их составных частей в состав Систем КМУТ могут включаться Формирователи-измерители соединений СИГМА-2 (рег. № 84943-22), а также устройства синхронизации и коррекции времени ХРОНО-С (рег. № 91920-24), источники точного времени (серверы) утвержденного типа.

Принцип действия Систем КМУТ (Зондов КМУТ) основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между Зондами КМУТ или Зондами КМУТ и физическими серверами Систем КМУТ, в том числе центральным сервером. При измерении используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи. Результаты измерений передаются для дальнейшей обработки на серверы Систем КМУТ.

Зонды КМУТ размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени Зондов КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC(SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или прием пакетов данных).

В зависимости от функциональных возможностей и конструктивного исполнения Зондов КМУТ Системы КМУТ позволяют:

- проводить измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи;

- обеспечивать резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

- обеспечивать одновременное измерение параметров сети передачи данных двух независимых каналов связи;

- определять температуру;

- обеспечивать прозрачное прохождение пакетов информации через Зонд КМУТ в случае отсутствия электропитания;

- организовывать резервный или технологический канал связи по сети оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM;

- определять наличие напряжения в сети электропитания Зондов КМУТ, распределенных по сети связи в составе Систем КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени Российской Федерации UTC(SU), хранение в памяти и выдача информации в серверы Систем КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания;

- повышать отказоустойчивость электропитания за счет наличия двух встроенных независимых импульсных блоков электропитания.

Управление Зондами КМУТ осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени Зондов КМУТ к национальной шкале времени Российской Федерации UTC(SU) осуществляется по сигналам, получаемым от внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.

Системы КМУТ обеспечивают:

- измерение характеристик трафика в точках подключения к сети связи;

- сбор, обработку и хранение информации о характеристиках трафика;

- сбор, обработку и хранение информации о статистических оценках качества услуг связи, их целостности и устойчивости функционирования;

- управление элементами Системы КМУТ;

- сбор, обработку и хранение информации о наличии электропитания и о событиях выключения, временного интервала отсутствия и включения электропитания элементов Системы КМУТ;

- передачу и хранение результатов измерений (в т.ч. на виртуальный сервер (серверы).

Взаимосвязь составных частей Систем КМУТ обеспечивается посредством встроенных и/или внешних интерфейсов.

Конструктивно сервера Системы КМУТ выполнены на базе аппаратных серверных платформ архитектуры x86-64 в виде стоечных серверов по модульному принципу: устройства хранения, материнская плата-процессор-шасси-статив. Корпус изготавливается из металлического сплава, может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Корпус сервера Системы КМУТ имеет исполнение, позволяющее осуществлять монтаж в 19" телекоммуникационную стойку (статив). На передней панели серверов Системы КМУТ могут располагаться отсеки для жестких дисков, светодиодные индикаторы состояния сервера, кнопки управления сервером, а также разъемы для взаимодействия с внешними устройствами.

Доступ к устройствам хранения, процессору или платам можно получить только открыв дверь статива и крышку сервера с нарушением целостности пломб. Конструкцией предусмотрена возможность установки пломб. Пломбы могут представлять собой специальные защитные наклейки или бирки. Возможные места установки пломб: болты крепления верхних крышек корпусов к основанию, боковые панели приборов и/или на винты крепления панелей к алюминиевому профилю, крепежные винты оборудования в стативе, места доступа к устройствам хранения, процессору, платам и т.п. Места установки пломб определяются исходя из условий эксплуатации и места установки. Конструкция статива может предусматривать блокировку от несанкционированного доступа с использованием замка.

Конструктивно Зонды КМУТ выполнены в виде блоков, в которых размещены специализированные электронные платы. Корпус изготавливается из металлического сплава или пластика, может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Интерфейсы для подключения к сети связи, кабелей управления, выносной антенны располагаются на лицевой или задней панели блока. Модификации Зондов КМУТ М5 и М6 имеют исполнение, позволяющее осуществлять монтаж в 19" телекоммуникационную стойку (статив). Пломбирование Зондов КМУТ предусмотрено на болтах крепления корпуса.

Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки плат, устройств хранения, шасси и обеспечивает ограничение несанкционированного доступа. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Нанесение знака поверки на корпус серверов Системы КМУТ и Зондов КМУТ не предусмотрено.

Заводские номера наносятся на заднюю панель Зондов КМУТ и переднюю панель серверов Системы КМУТ в форме наклейки, содержащей серийный номер в цифро-буквенном формате.

Общий вид серверов Системы КМУТ и Зондов КМУТ, место нанесения знака утверждения типа, и заводского номера, возможные места пломбировки показаны на рисунках 1 - 5.

Возможные места пломбировки

Место нанесения заводского номера

Место нанесения заводского номера

Место нанесения заводского номера

Место нанесения заводского номера

Возможные места пломбировки

Возможные места пломбировки

Возможные места пломбировки

Место нанесения заводского номера

Возможные места пломбировки

Место нанесения заводского номера

Возможные места пломбировки

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место нанесения знака утверждения типа

Возможные места пломбировки

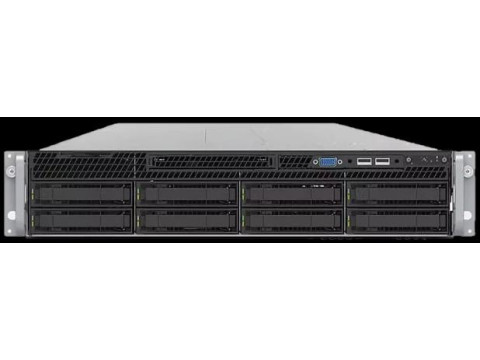

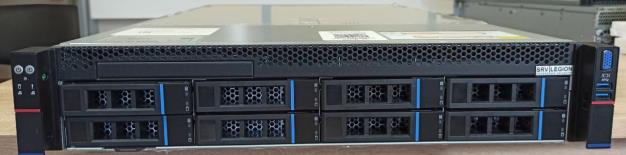

Рисунок 1 - Общий вид сервера Системы КМУТ (варианты исполнения приборного контейнера)

Возможные места пломбировки

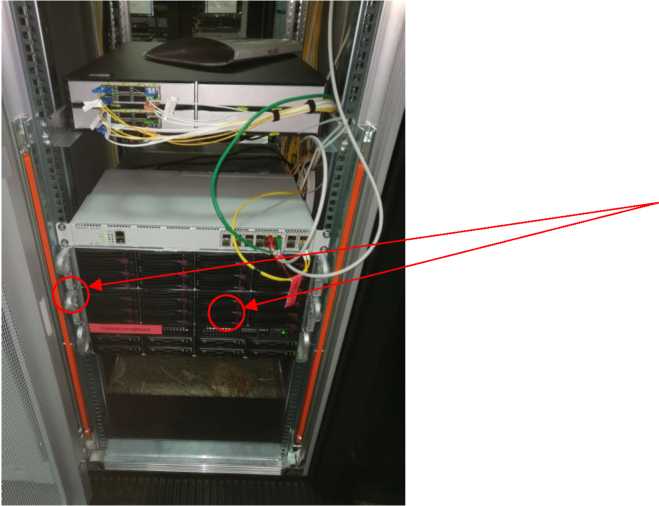

Рисунок 2 - Общий вид сервера Системы КМУТ, установленного в статив

Место нанесения знака утверждения типа

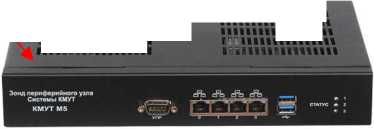

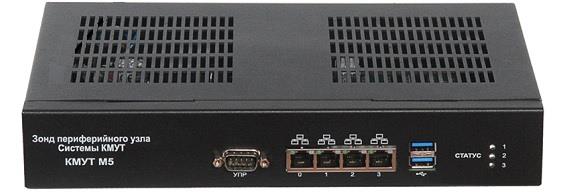

Рисунок 3 - Общий вид Зонда КМУТ модификации КМУТ М5

Место пломбировки

Место нанесения знака утверждения типа

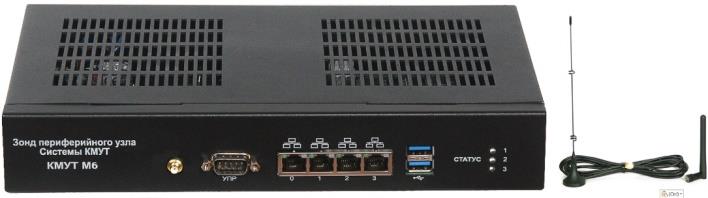

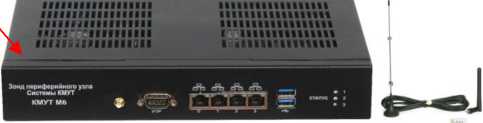

Рисунок 4 - Общий вид Зонда КМУТ модификации КМУТ М6

Место пломбировки

Место нанесения заводского номера

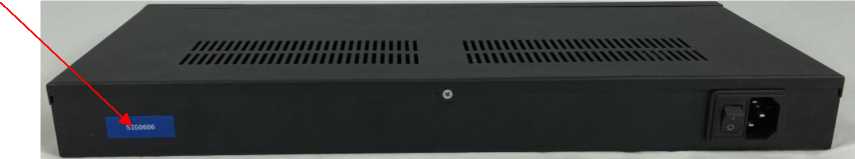

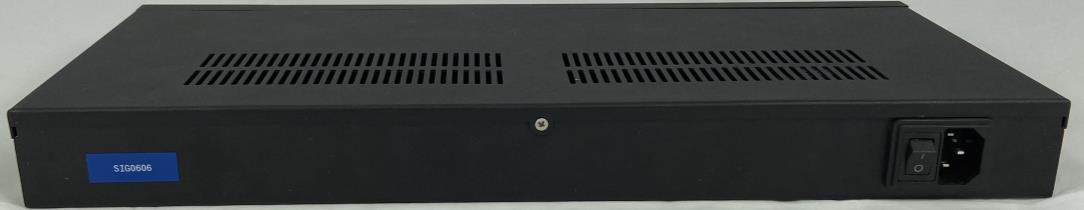

Рисунок 5 - Общий вид задней панели Зонда КМУТ

Программное обеспечение

В состав программного обеспечения Систем КМУТ входит операционная система специального назначения Astra Linux Special Edition для сервера Системы КМУТ, специальное программное обеспечение ПО КМУТ («ЭХО-Центр») 2.0. и специальное программное обеспечение ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0., устанавливаемое на Зонды КМУТ. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция Систем КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики составных частей Системы КМУТ

Знак утверждения типа

наносится типографским способом на руководство по эксплуатации или на верхние панели в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.001 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты», раздел 6: пункты 6.1.1.2, 6.1.1.4

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных», раздел 5: пункты 5.2, 5.3

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 7.2 «Измерения, выполняемые при учёте объёма оказанных услуг электросвязи операторами связи» и раздел 7.3 «Измерения параметров сетей передачи данных в целях обеспечения целостности и устойчивости функционирования сетей связи общего пользования»

РМБТ.466961.001 ТУ «Системы контроля, мониторинга и управления трафиком.

Технические условия» (взамен ЦТСВ.466961.001 ТУ «Системы контроля, мониторинга и управления трафиком. Технические условия»)
