Уровнемеры радарные микроволновые ЛевелСенс
| Номер в ГРСИ РФ: | 78674-20 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "Теплоприбор-Сенсор", г.Челябинск |
Уровнемеры радарные микроволновые ЛевелСенс (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидкости, суспензий, эмульсий в резервуарах с последующим преобразованием измеренной величины в выходной токовый и (или) цифровой сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78674-20 |
| Наименование | Уровнемеры радарные микроволновые |
| Модель | ЛевелСенс |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 29.06.2025 |
Производитель / Заявитель
ООО "Теплоприбор-Сенсор", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год - для модификаций с повышенной точностью измерений (**E********** и **H**********); 3 года - для прочих модификаций (**C********** и **D**********) |
| Зарегистрировано поверок | 25 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 25 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 78674-20: Описание типа СИ | Скачать | 340.8 КБ | |
| 78674-20: Методика поверки М 12-055-2018 | Скачать | 5.9 MБ |
Описание типа
Назначение
Уровнемеры радарные микроволновые ЛевелСенс (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидкости, суспензий, эмульсий в резервуарах с последующим преобразованием измеренной величины в выходной токовый и (или) цифровой сигнал.
Описание
Принцип действия уровнемера основан на измерении времени пролета отраженного сигнала, так называемого метода времени возврата отраженного сигнала. Скорость распространения микроволновых импульсов практически не зависит от среды и одинакова, как в воздухе, так и в газах или вакууме, и также не зависит от температуры или давления. Поэтому на измеренное расстояние не влияют физические параметры среды. Длительность микроволнового импульса составляет несколько наносекунд и часть энергии, дойдя до поверхности продукта, отразится от нее и вернется обратно на антенну уровнемера. Время возврата отраженного сигнала измеряется, обрабатывается электроникой и пропорционально преобразуется в расстояние до поверхности продукта. Значение уровня рассчитывается как разность базовой высоты резервуара и измеренного расстояния.
Модификации обозначаются шифром из 13 символов (например, 2CC00B1000000), далее даны пояснения.
По выходным сигналам:
— 1************ — (4 — 20) мА + hart®;
— 2************ — (4 — 20) мА + hart® с дисплеем.
По степени взрывозащиты (маркировка приведена в таблице 3), уровнемеры выпускают— ся следующих исполнений:
— *O*********** — общепромышленное;
— *A*********** — «искробезопасная электрическая цепь»;
— *B*********** — «взрывонепроницаемая оболочка»;
— *C*********** — «взрывонепроницаемая оболочка + искробезопасная электрическая цепь».
В зависимости от требований к условиям эксплуатации применяют:
— **C********** — стандартное;
— **D********** — высокотемпературное исполнение уровнемера с радиатором;
— **E********** — стандартное, повышенной точности;
— **H********** — высокотемпературное исполнение уровнемера с радиатором, повы— шенной точности.
В зависимости от наличия чехла на антенну:
— ***00******** — без чехла;
— ***01******** — чехол из полипропилена (далее — ПП), не применяется для высокотем— пературного исполнения с радиатором;
— ***02******** — чехол из фторопласта (далее — PTFE).
В конструкции уровнемеров применяют три различных рупорных антенны (DN40, DN50, DN80), и в зависимости от типа антенны и соединения:
— *****B******* — DN40, с подключением к резервуару при помощи резьбового соеди— нения 1 1/2" NPT;
— *****A******* — DN40, с подключением к резервуару при помощи резьбового соеди— нения G 1 1/2;
- *****L******* - DN50, с подключением к резервуару при помощи резьбового соединения 2" NPT;
- *****N******* - DN50, с подключением к резервуару при помощи резьбового соединения G 2;
- *****F******* - DN80, с подключением к резервуару при помощи фланца DN80 (от PN1 до PN25);
- *****Z******* - DN80, с подключением к резервуару при помощи фланца по заказу потребителя (не менее DN80).

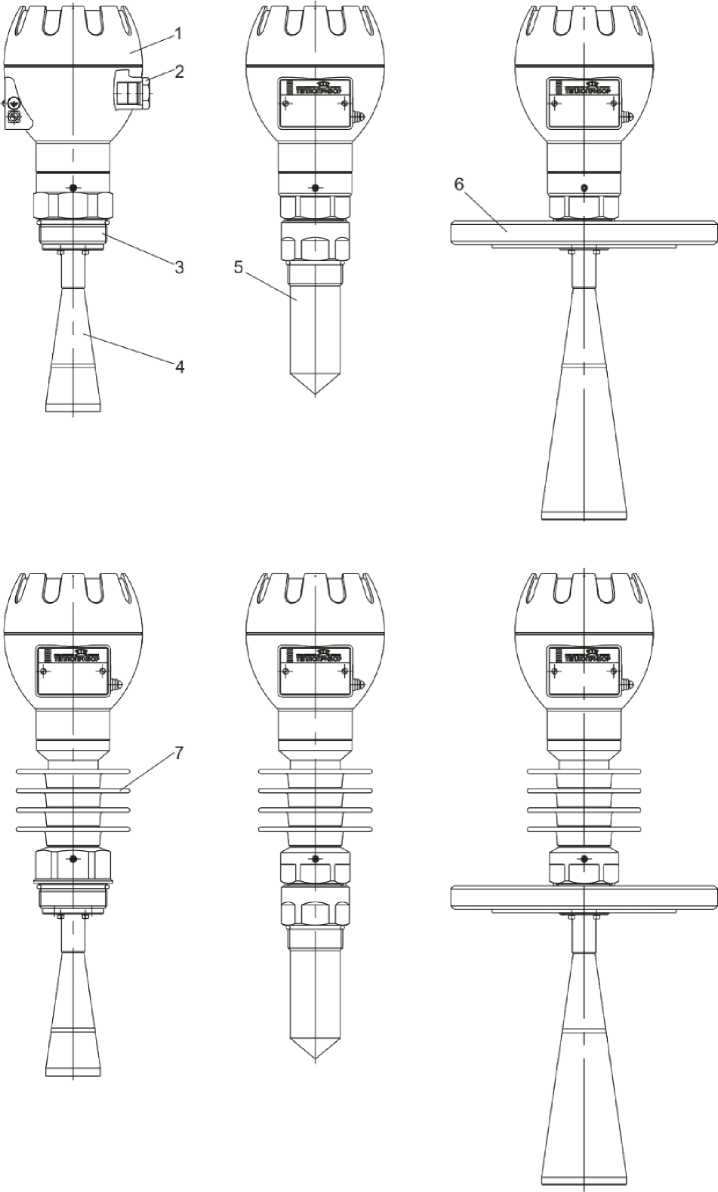

Общий вид уровнемеров представлен на рисунках 1, 2.

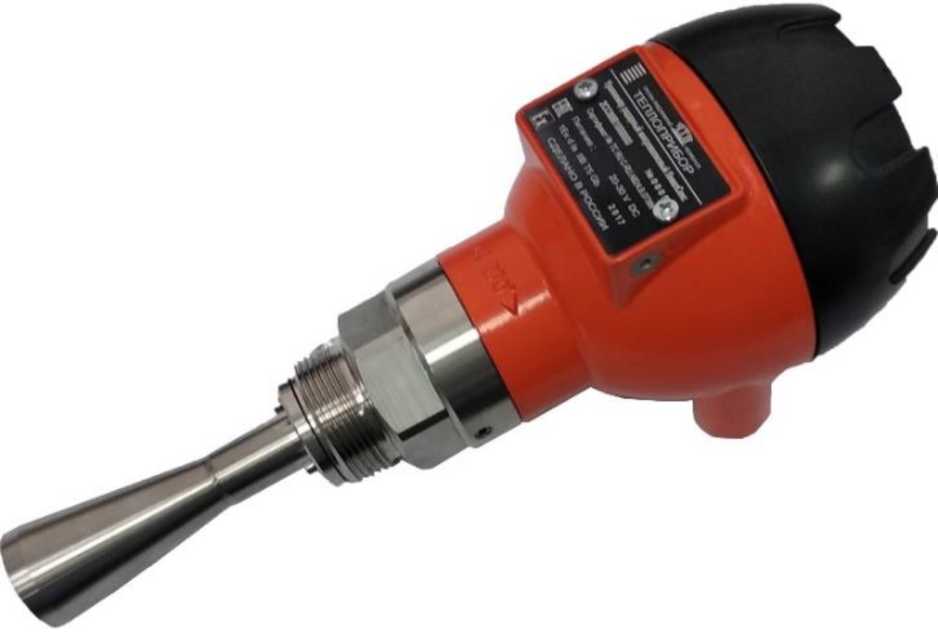

Рисунок 1 - Общий вид уровнемера
1 - корпус уровнемера; 2 - заглушка кабельного ввода;
3 - подключение к процессу (переходник); 4 - рупорная антенна;
5 - ПП/PTFE чехол; 6 - подключение к процессу (фланец);
7 - радиатор для высокотемпературных исполнений Рисунок 2 - Общий вид уровнемеров различных исполнений

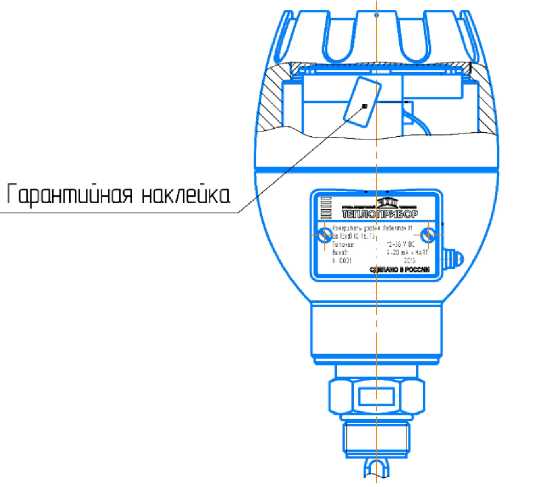

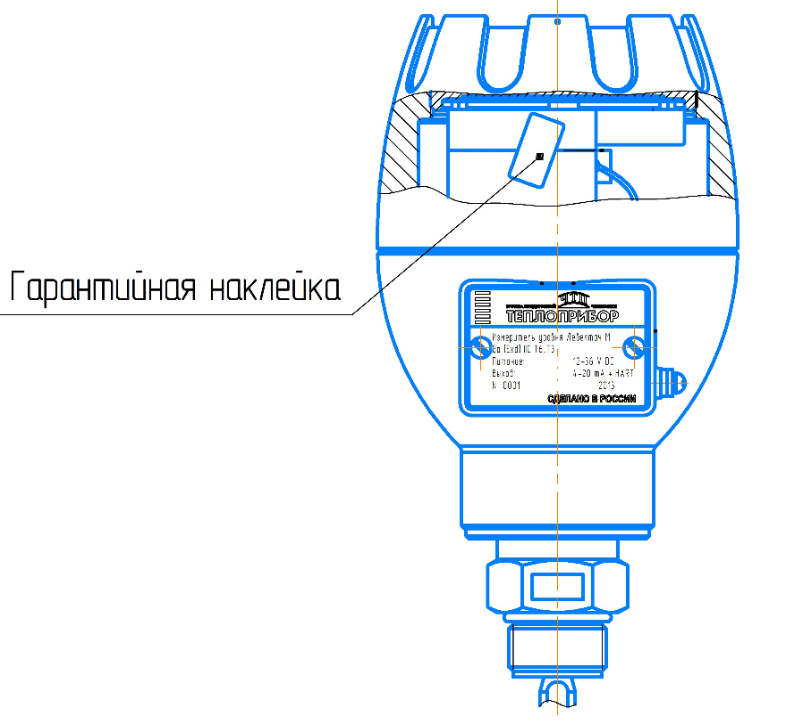

На рисунке 3 указано место установки гарантийной наклейки на электронный блок уровнемера.
Рисунок 3 - Место установки гарантийной наклейки
Пломбирование уровнемеров не предусмотрено.
Программное обеспечение
В уровнемере обеспечивается возможность идентификации программного обеспечения (далее - ПО).
Защита внутреннего ПО от изменения обеспечивается на этапе программирования микропроцессора: после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Доступ к цифровому идентификатору (контрольной сумме) ПО невозможен, так как проводится самодиагностика без отображения контрольной суммы на дисплее или в программе верхнего уровня. Отображается номер версии (идентификационный номер) ПО.
Калибровочные коэффициенты, обеспечивающие метрологические характеристики уровнемера, хранятся в перепрограммируемой микросхеме, защищенной от несанкционированного изменения программно - вход в режим калибровки защищен паролем и возможен только при помощи сервисного программного обеспечения.
Программа верхнего уровня «Eview2», работающая в комплекте с уровнемером, предназначена для проверки работоспособности прибора при соединении с компьютером и может показывать и/или изменять настройки для работы с конкретным резервуаром, время/дата/год и т.п. и показывать результаты измерений. Математической обработки по результатам измерения в программе верхнего уровня не предусмотрено.
Конструкция уровнемеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО уровнемеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО уровнемеров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Radar Level Transmitter |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.01 |
|
Цифровой идентификатор ПО |
Не отображается |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Уровень защиты ПО уровнемера от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики уровнемеров приведены в таблицах 2 и 3 соответственно.
Таблица 2 - Основные метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение характеристики | ||
|
Диапазон измерения уровня измеряемой среды в зависимости от применяемой антенны, м |
DN40 без чехла: ***00A******* ***оов******* |
от 0,2 до 18,0 | |
|
DN50 без чехла: ***00L******* ***00N******* |
от 0,2 до 23,0 | ||
|
DN80 без чехла: ***00F******* ***ooz******* |
от 0,2 до 23,0 | ||
|
DN40 с ПП/PTFE чехлом: ***01A******* ***oib******* ***02A******* ***02B******* |
от 0,3 до 16,0 | ||
|
DN50 с ПП/PTFE чехлом: ***01L******* ***oin******* ***02L*******, ***02N******* |
от 0,3 до 20,0 | ||
|
Минимальное значение верхней мертвой зоны для уровнемера, м |
с антенной без чехла: ***00******** |
0,2 | |
|
с антенной с ПП/PTFE чехлом: ***01******** ***02******** |
0,3 | ||
|
Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой среды в зависимости от дистанции до ее поверхности (L), мм |
200 < L < 500 |
Все модификации |
± 25 |
|
500 < L < 1000 |
± 15 | ||
|
1000 < L < 1500 |
± 10 | ||
|
1500 < L < 6000 |
**с********** |
± 4 | |
|
:*Н**“ |
± 3 | ||
|
6000 < L < 23000 |
**C********** |
± 0,00065-L | |
|
****H************^ |
± 0,0004-L | ||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °C, мм |
± 10 | ||
|
Вариация |
не превышает предела допускаемой основной абсолютной погрешности измерений | ||
Таблица 3 - Основные технические характеристики уровнемеров
|
Наименование характеристики |
Значение характеристики | |
|
Частота измеряющего сигнала, ГГц |
25 | |
|
Напряжение питания постоянного тока, В: |
от 20 до 30 | |
|
Выходные сигналы |
все модификации |
(4 - 20) мА + HART® |
|
2************ |
графический дисплей | |
|
Периодичность опроса, в зависимости от рабочих настроек, с |
от 10 до 60 | |
|
Материал антенны |
нержавеющая сталь | |
|
Материал корпуса |
окрашенный алюминий | |
|
Наименование характеристики |
Значение характеристики | |
|
Материал чехла |
***01******** |
полипропилен |
|
***02******** |
фторопласт | |
|
Температура измеряемой среды, °C |
**C00********, **C02********, **E00******** **E02******** |
от -55 до +100 (до +120 не более 120 с) |
|
**C01********, **eoi******** |
от -55 до до +80 | |
|
**D00******** **D02******** **H00******** **H02******** |
от -55 до +180 | |
|
Избыточное давление измеряемой среды, МПа, не более |
при температуре измеряемой среды не более 120 °C: ***00******** |
2,5 |
|
при температуре измеряемой среды не более 25 °C: ***01******** ***02******** |
0,3 | |
|
Температура окружающей среды, °C |
Без дисплея: |
от -55 до +60 |
|
С дисплеем: 2************ |
от -20 до +60 | |
|
Нормальные условия эксплуатации |
от +15 до +25 | |
|
Степень защиты по ГОСТ 14254-2015 |
IP 65, IP 67, IP 68 | |
|
Вибропрочность по ГОСТ Р 52931-2008 |
N2 | |
|
Маркировка взрывозащиты |
*o*********** |
- |
|
*A*********** |
0Ex ia IIC T5 Ga | |
|
*B*********** |
1Ex d IIB T5 Gb | |
|
*c*********** |
1Ex d ia IIB T5 Gb | |
|
Угол расхождения луча для уровнемера с антенной, ° |
DN40: *****A*******, *****b******* |
19 |
|
DN50: |
16 | |
|
DN80: *****F*******, *****z******* |
11 | |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
DN40 без чехла: **C00A*******, **C00B*******, **E00A*******. **E00B******* |
323x122x122 |
|
DN50 без чехла: **C00L*******. **C00N*******. **E00L*******. **E00N******* |
358x122x122 | |
|
DN80: **C00F*******, **C00Z*******, **E00F*******. **E00Z******* |
455x310x310 | |
|
DN40 с ПП/PTFE чехлом: * *C01A*******. **C01B*******, * *C02A*******. **C02B*******. * *E01A*******. **E01B*******. * *E02A*******. **E02B*******. |
343x122x122 | |
|
Наименование характеристики |
Значение характеристики | |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
DN50 с ПП/PTFE чехлом: * *C01L*******. **C01N*******. * *C02L*******. **C02N*******. * *E01L*******. **E01N*******. **E02L*******, **E02N******* |
382x122x122 |
|
DN40 высокотемпературный: **D00A*******. **D00B*******. **H00A*******. **hoob******* |
408x122x122 | |
|
DN50 высокотемпературный: **D00L*******. **D00N*******. **H00L*******. **H00N******* |
443x122x122 | |
|
DN80 высокотемпературный: **D00F*******. **dooz******* **H00F*******. **hooz******* |
540x310x310 | |
|
DN40 высокотемпературный с PTFE чехлом: **D02A*******. **D02B******* **H02A*******. **H02B******* |
428x122x122 | |
|
DN50 высокотемпературный с PTFE чехлом: **D02L*******, **D02N*******, **H02L*******, **H02N******* |
467x122x122 | |
|
Масса уровнемеров, кг, не более |
DN40 без чехла: **C00A*******. **C00B*******. **E00A*******. **E00B******* |
2,5 |
|
DN50 без чехла: **C00L*******, **C00N*******, **E00L*******, **E00N******* |
2,8 | |
|
DN80: **C00F*******. **C00Z*******. **E00F*******. **E00Z******* |
15 | |
|
DN40 с ПП/PTFE чехлом: **C01A*******, **coib*******, **C02A*******, **C02B*******, **E01A*******. **E01B*******_ **E02A*******. **E02B******* |
2,6 | |
|
DN50 с ПП/PTFE чехлом: * *C01L*******. **coin*******_ * *C02L*******. **C02N*******_ * *E01L*******. **eoin*******_ **E02L*******, **E02N******* |
2,9 | |
|
DN40 высокотемпературный: **D00A*******. **doob*******_ **H00A*******. **hoob******* |
3,8 | |
|
Наименование характеристики |
Значение характеристики | |
|
Масса уровнемеров, кг, не более |
DN50 высокотемпературный: **D00L*******. **D00N*******. **H00L*******. **H00N******* |
3,9 |
|
DN80 высокотемпературный: **D00F*******. **D00Z*******. **H00F*******. **H00Z******* |
17 | |
|
DN40 высокотемпературный с PTFE чехлом: **D02A*******. **D02B*******. **H02A*******. **H02B******* |
3,9 | |
|
DN50 высокотемпературный с PTFE чехлом: **D02L*******, **D02N*******, **H02L*******, **H02N******* |
4,0 | |
|
Средний срок службы, лет, не менее |
10 | |
|
Наработка на отказ, часов, не менее |
50000 | |
|
Примечание - габаритные размеры и масса уровнемера с подключением к резервуару при помощи фланца (модификации *****f*******, *****z*******) зависят от применяемого фланца | ||
Знак утверждения типа
наносят на маркировочную табличку уровнемера методом лазерной гравировки и на титульный лист эксплуатационной документации типографским методом.
Комплектность
Комплектность поставки уровнемера радарного микроволнового ЛевелСенс приведена в таблице 4.
Таблица 4 - Комплектность поставки уровнемера
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
20002.834.004 |
Уровнемер радарный микроволновый ЛевелСенс |
1 |
Исполнение в соответствии с заказом |
|
20002.834.004 РЭ |
Руководство по эксплуатации |
1 |
1 экз. на партию |
|
20002.834.004 ПС |
Паспорт |
1 | |
|
50006.612.006-00.1 |
Диск с пакетом программ |
1 | |
|
М 12-055-2018 |
Методика поверки |
1 |
1 экз. на партию |
Поверка
осуществляется по документу М 12-055-2018 «Рекомендация. ГСИ. Уровнемеры радарные микроволновые ЛевелСенс. Методика поверки», утвержденному ФБУ «Самарский ЦСМ» 03 августа 2018 г.
Основные средства поверки:
стенд для поверки и калибровки средств измерений уровня ЭЛМЕТРО СПУ-А-20, пределы допускаемой абсолютной погрешности измерений ±0,3 мм, регистрационный номер 56506-14;
дальномер лазерный Leica DISTO D210, пределы допускаемой абсолютной погрешности измерений на дистанции D от 50 до 10000 мм ±1,00 мм, от 10000 до 30000 мм ±(1,00+0,00010) мм, от 30000 до 80000 мм ±(1,00+0,000150) мм, регистрационный номер 50417-12;
рулетка измерительная металлическая 2 класса точности, регистрационный номер 55464-13.
Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на паспорт в виде оттиска и (или) наклейки со штрих кодом и заверяется подписью поверителя.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утверждена Приказом Росстандарта № 3459 от 30 декабря 2019 г.
ТУ 4214-098-00226253-2016 «Уровнемеры радарные микроволновые ЛевелСенс. Технические условия»
ТР ТС 012/2011 «Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
