Дефектоскопы ультразвуковые АванГард
| Номер в ГРСИ РФ: | 78827-20 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "ПАНАТЕСТ", г.Москва |
Дефектоскопы ультразвуковые «АванГард» (далее - дефектоскопы) предназначены для измерения расстояния до дефекта или границы раздела сред по направлению распространения ультразвуковых колебаний, измерения времени отражения эхо-сигнала и измерения амплитуды эхо-сигнала.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78827-20 |
| Наименование | Дефектоскопы ультразвуковые |
| Модель | АванГард |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 23.07.2025 |
Производитель / Заявитель
ООО "ПАНАТЕСТ", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 8 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 78827-20: Описание типа СИ | Скачать | 115.7 КБ | |
| 78827-20: Методика поверки МП 011.Д4-20 | Скачать | 7.9 MБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые «АванГард» (далее - дефектоскопы) предназначены для измерения расстояния до дефекта или границы раздела сред по направлению распространения ультразвуковых колебаний, измерения времени отражения эхо-сигнала и измерения амплитуды эхо-сигнала.
Описание
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно дефектоскопы состоят из основного электронного блока и, подключаемого к нему через интерфейс связи Ethernet 1000Base-T, Gigabit, персонального компьютера (ПК). На передней панели дефектоскопа располагаются разъемы типа BNC для подключения пьезоэлектрических преобразователей (ПЭП). На задней панели располагается система охлаждения платы дефектоскопа, разъемы: интерфейсов связи с ПК (Ethernet 1000Base-T, Gigabit), подключения питания (24 В), портов ввода/вывода для подключения энкодеров, ввода/вывода дискретных сигналов.
Дефектоскопы выпускаются в следующих модификациях:
• АванГард-1К: одноканальное исполнение;
• АванГард-8М: восьмиканальное исполнение с мультиплексированной коммутацией;
• АванГард-8П: количество каналов от 4 до 8, параллельная коммутация.
Дефектоскопы предназначены для работы с ПЭП следующих типов:
• фирма Sonatest: тип SLIM, SLIH, IMR, IMHR, IMG;
• фирма Olympus: тип A300, V300, C300, XMS;
• фирма GE Sensing & Inspection Technologies GmbH: тип Z..N, H..N, L..N, Z..K, H..K, L..K, Z..M, H..M, L..M, ISS, IS, IPS, IR;
• фирма «Панатест»: тип П111, П112, П121, П122, П211, П212.
• фирма Imasonic: тип T0206, T0212, T0306, T0503, T0506, T0512, T0706, T1003, T1006, T1503.
• Фирма Sonaxis: тип SNX
• Фирма IMG: тип P
• Фирма Doppler: тип N, PF, TF.

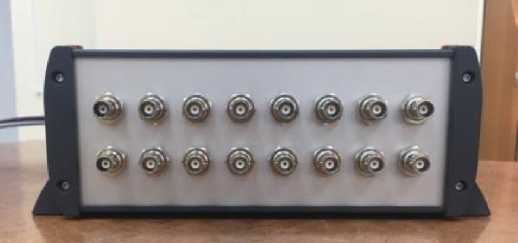

Общий вид дефектоскопов и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид дефектоскопов и схема пломбировки от несанкционированного доступа
Программное обеспечение
Процесс контроля, обработка результатов измерений, управление дефектоскопом, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения «АванГард-УЗК».
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АванГард-УЗК |
|
Номер версии (идентификационный номер) ПО |
2.0 или выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерения временных интервалов, мкс |
от 1 до 1285 |
|
Предел допускаемой абсолютной погрешности измерений временных интервалов, мкс, не более |
± (0,02 + 0,002 • t), где t - значение временных интервалов, мкс |
|
Диапазон измерений отношения амплитуд сигналов на входе приемника дефектоскопа, дБ |
от 8 до 70 |
|
Предел допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приемника дефектоскопа, дБ |
± 2 |
|
Диапазон измерений расстояния по направлению распространения УЗК до дефекта и/или границы раздела сред, мм: - в объекте контроля, при использовании высокодемфированных (широкополосных) ПЭП с частотой от 10 до 25 МГц; - в объекте контроля, при использовании ПЭП с частотой от 10 до 25 МГц; - в объекте контроля, при использовании ПЭП с частотой от 0,5 до 10 МГц; |
от 0,4 до 0,8 от 0,8 до 20 от 0,8 до 300* |
|
Пределы допускаемой абсолютной погрешности измерений расстояния по направлению распространения УЗК до дефекта и/или границы раздела сред, мм: - в диапазоне от 0,4 до 20 мм; - в диапазоне св. 20 до 300 мм; |
± 0,1 ± (0,005 • H), где H - расстояние по направлению распространения УЗК, мм |
|
* - указан максимальный диапазон, диапазон зависит от типа подключаемого преобразователя | |
Таблица 3 - Технические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Диапазон установки амплитуды зондирующих импульсов (на нагрузке 50 Ом), В |
от 20 до 250 (от 20 до 350)* |
|
Предельное относительное отклонение установки амплитуды зондирующих импульсов (на нагрузке 50 Ом), % |
± 10 |
|
Уровень собственных шумов при усилении 50 дБ, % высоты экрана, не более |
5 |
|
Число каналов, шт: - АванГард-1К - АванГард-8М - АванГард-8П |
1 8 от 4 до 8 |
|
Диапазон установки усиления, дБ |
от 0 до 80 (с шагом 0,1) |
|
Полоса пропускания по уровню 3 дБ, МГц |
от 0,6 до 27 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
400 500 400 |
|
Масса, кг, не более |
10 |
|
Источник питания, В |
24 (АванГард-1К: 33 Вт; АванГард-8М: 55 Вт; АванГард-8П: 85 Вт) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре 35°С), %, не более - атмосферное давление, кПа, не более |
от + 5 до + 40 80 200 |
|
Средний срок службы, лет |
6 |
|
* - в зависимости от заказа максимальная амплитуда зондирующего импульса составляет 250 или 350 В | |
Знак утверждения типа
наносится на эксплуатационной документации системы методом печати и на электронный блок системы методом наклеивания.
Комплектность
Таблица 4 - Комплектность дефектоскопов
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп ультразвуковой « АванГард» |
- |
1 шт. |
|
Компакт-диск или USB-накопитель с программным обеспечением |
- |
1 шт. |
|
Ультразвуковые преобразователи |
- |
* |
|
Кабель для передачи данных по протоколу Ethernet в износостойком исполнении |
- |
1 шт. |
|
Кабель питания в износостойком исполнении |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Блок питания 24 В для установки в электротехнический шкаф на DIN-рейку |
- |
1 шт.** |
|
Модуль ввода в комплекте с соединительным кабелем для подключения энкодеров и дискретных устройств |
- |
1 шт.** |
|
Модуль дискретного вывода в комплекте с соединительным кабелем для вывода дискретных сигналов с дефектоскопа |
- |
1 шт.** |
|
Модуль аналогово вывода в комплекте с соединительным кабелем для вывода аналоговых сигналов с дефектоскопа |
- |
1 шт.** |
|
Блок питания 5 В для модулей ввода и вывода для установки в электротехническом шкаф на DIN-рейку |
- |
1 шт.** |
|
Комплект упаковок |
- |
1 компл. |
|
Руководство по эксплуатации |
4276-003-62131178-2018 РЭ |
1 экз. |
|
Паспорт |
4276-003-62131178-2018 ПС |
1 экз. |
|
Методика поверки |
МП 011.Д4-20 | |
|
* - количество и тип в соответствии с заказом * * - поставляется по запросу заказчика | ||
Поверка
осуществляется по документу МП 011.Д4-20 «ГСИ. Дефектоскопы ультразвуковые
«АванГард». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 марта 2020 г.
Основные средства поверки:
Штангенциркуль двусторонний Micron (рег. № 43759-10);
Микрометр гладкий с ценой деления 0,01 мм МК25 (рег. № 287-02);
Комплект мер ультразвуковой толщины КМТ-176 (рег. № 6578-78);
Генератор сигналов сложной формы AFG 3022 (рег. № 32620-06);
Осциллограф цифровой TDS2O12B (рег. № 32618-06);
Магазин затуханий МЗ-50-2 (рег. № 5783-76);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
4276-003-62131178-2018 ТУ Дефектоскопы ультразвуковые «АванГард». Технические условия
