79074-20: КМУТ М7 Зонды периферийного узла Системы контроля, мониторинга и управления трафиком - Производители, поставщики и поверители

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7

Номер в ГРСИ РФ: 79074-20
Производитель / заявитель: ООО "Инженер Центр", г.Химки
Скачать
79074-20: Описание типа СИ Скачать 93.4 КБ
79074-20: Методика поверки ЦТСВ.466961.002-012 МП Скачать 8.9 MБ
Нет данных о поставщике
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7 (далее - зонды) предназначены для измерений характеристик трафика в точках подключения к сети связи: количества передаваемой информации, длительности и скорости (полосы пропускания) передачи информации, регистрации времени проведения измерений с привязкой системной шкалы времени зондов к национальной шкале времени UTC (SU) при учете объема и качества оказанных услуг связи операторами связи.

Информация по Госреестру

Основные данные
Номер по Госреестру 79074-20
Наименование Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Модель КМУТ М7
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01.09.2025
Производитель / Заявитель

ООО "Инженер Центр", г.Химки

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 132389
Найдено поверителей 5
Успешных поверок (СИ пригодно) 132384 (100%)
Неуспешных поверок (СИ непригодно) 5 (0%)
Актуальность информации 21.11.2024

Поверители

Скачать

79074-20: Описание типа СИ Скачать 93.4 КБ
79074-20: Методика поверки ЦТСВ.466961.002-012 МП Скачать 8.9 MБ

Описание типа

Назначение

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7 (далее - зонды) предназначены для измерений параметров сетей передачи данных.

Описание

Принцип действия зондов основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между зондами или зондами и серверами Системы контроля, мониторинга и управления трафиком (далее - Систем КМУТ), в том числе центральным сервером.

Управление зондами осуществляется с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени зондов к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от сервера времени, внешних приемников сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, от серверов Системы КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.

В зондах предусмотрена возможность формирования и передачи тестового трафика, содержащего заданный эталонный объем информации и измерения характеристик переданного трафика в точках подключения к сети передачи данных. Информация об измеряемых характеристиках передаётся для дальнейшей обработки на серверы Систем КМУТ.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Системы КМУТ могут применяться для измерений, выполняемых при учете оказанных услуг электросвязи операторами связи, и для измерений параметров сетей передачи данных в соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 г.

Конструктивно зонды выполнены в виде моноблоков, в которых размещены специализированные электронные платы.

На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи и подачи электропитания. Защитные корпуса моноблоков изготавливаются из пластика различного цвета и имеют съемную нижнюю панель, крепление которой осуществляется с помощью винтов. Зонды выпускаются в модификациях: КМУТ М7, КМУТ M7A, КМУТ М7Б. Применяемые Изготовителем обозначения отображают функциональную возможность взаимодействия зондов с применяемыми элементами Систем КМУТ и не оказывают влияния на технические или метрологические характеристики.

Нанесение знака поверки на корпус Зондов не предусмотрено. Знак поверки наносится на свидетельство о поверке (в случае наличия заявления о выдачи свидетельства о поверке). Заводские номера, однозначно идентифицирующие каждый экземпляр зондов, наносятся на нижнюю панель в форме наклейки, содержащей заводской номер в цифро-буквенном формате.

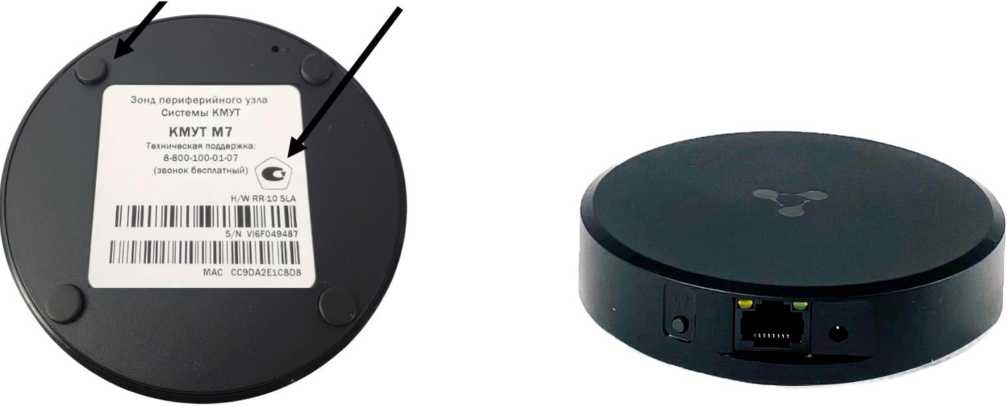

Внешний вид зондов и место нанесения знака утверждения типа показаны на рисунке 1. Пломбирование зондов осуществляется на винтовых креплениях корпусов.

Место нанесения знака

пломбирования       утверждения типа и

заводского номера

Вид зондов со стороны крепления крышки Вид зондов со стороны разъемов

Рисунок 1 - Внешний вид зондов

Программное обеспечение

Программное обеспечения (ПО) зондов состоит из ПО периферийного узла КМУТ («ЭХО - Зонд») 2.Э. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЭХО-Зонд 2.Э

Номер версии (идентификационный номер) ПО

не ниже 2

Цифровой идентификатор ПО

указывается в формуляре

Алгоритм вычисления цифрового идентификатора

md5

Конструкция зондов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.0772014 «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики зондов

Наименование характеристики

Значение

Диапазон измерений количества переданной (принятой) информации (данных), байт

от 1 до 108

Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт

±10

Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных) байт, байт

±1-10-4 K

Диапазон измерений продолжительности (длительности) сеансов передачи данных, с

от 1 до 3600

Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с

±0,3

Диапазон измерений пропускной способности канала передачи данных, кбит/с

от 100 до 200-103

Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, %

±1

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с

±0,3

Диапазон измерений средней задержки передачи пакетов данных (PD), мкс

от 0 до 1,5-106

Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных в диапазоне, %

±(0,5.1)

Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс

от 0 до 1 -105

Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), %

±(0,5.1)

Диапазон измерений коэффициента потерь пакетов данных (PL)

от 0 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов

±3,0-10-5

Таблица 3 - Основные технические характеристики зондов

Параметры электрического питания: - напряжение переменного тока, В

220±22

Потребляемая мощность, В-А, не более

12

Габаритные размеры (диаметр х высота), мм, не более

100 х 20

Масса, кг, не более

0,1

Условия эксплуатации

По группе 2 ГОСТ 22261-94

Диапазон измерений средней задержки передачи пакетов данных (PD) с ненормируемой точностью измерений, с

от св. 1,5 до 5

Знак утверждения типа

Наносится типографским способом на руководство по эксплуатации и на нижние панели зондов в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Зонд периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7

-

1 шт.

Комплект принадлежностей

-

1 компл.

Руководство по эксплуатации

ЦТСВ.466961.002-012 РЭ

1 экз.

Формуляр

ЦТСВ.466961.002-012 ФО

1 экз.

Сведения о методах измерений

приведены в разделе Приложение Б руководства по эксплуатации ЦТСВ.466961.002-012 РЭ.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;

ЦТСВ.466961.002-012 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М7. Технические условия».
