Прессы электрогидравлические испытательные ПИ

Назначение

Прессы электрогидравлические испытательные ПИ (далее по тексту - прессы) предназначены для измерений силы (нагрузки) при проведении испытаний образцов материалов на сжатие и изгиб.

Описание

Принцип действия прессов заключается в измерении величины электрического сигнала датчика силы, возникающего при приложении силы (нагрузки) к испытываемому образцу посредством гидроцилиндра и изменяющегося пропорционально прикладываемой силе (нагрузке).

Конструктивно прессы состоят из нагружающего модуля, блока управления и сбора данных, электрогидравлического шкафа управления (внешним/встроенным), включающего в себя насосную станцию.

Насосная станция состоит из масляного бака, гидравлического насоса с приводом от электродвигателя и управляющей гидроаппаратуры.

Нагружающий модуль состоит из силовой рамы с колоннами, опорных плит, для установки испытываемого образца, гидроцилиндра с поршнем, датчика силы и датчика перемещений (в зависимости от модификации пресса).

Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, который установлен между поршнем и подвижной опорной плитой или датчиком давления, который установлен на магистрали.

Прессы комплектуются одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы пресса, который указан на его раме.

Перемещение подвижной опорной плиты измеряется датчиком перемещений. Корпус датчика установлен на раме, а его подвижная часть закреплена на подвижной опорной плите.

Сигналы с датчиков силы и перемещений поступают в блок управления и сбора данных.

Блок управления и сбора данных представляет собой информационную панель оператора или персональный компьютер (далее по тексту - ПК) с программным обеспечением (далее - ПО) (в зависимости от модификации пресса).

Дополнительно диапазон измерений перемещений (деформаций) образцов обеспечивается измерителями перемещений (деформаций) оптическими и навесными утвержденного типа рег. № 91536-24, № 91395-24 и № 87716-22. Измерители могут быть интегрированы в нагружающий модуль.

Для увеличения функциональных задач возможна установка дополнительного оборудования для испытаний образцов в различных условиях (термокриокамеры, высокотемпературные электропечи), защитными экранами и ограждениями.

Выпускаемые модификации прессов различаются конструктивным исполнением, внешним видом, габаритными размерами и массой, метрологическими характеристиками, а также способами управления.

Структура обозначения прессов:

ПИ-ХХХХ-A-B-C-D-Е

где,

ПИ - обозначение типа прессов;

ХХХХ - верхний предел диапазона измерений силы (нагрузки) в кН, принимающий значения: 10; 50; 100; 250; 300; 500; 600; 800; 1000; 1200; 1500; 2000; 2500; 3000; 4000; 5000.

А - исполнение нагружающего модуля: I, II, III, IV, V, VI, VII, VIII, IX, X, XI, XII, XIII, XIV, XV, XVI, XVII, XVIII;

B - способ управления прессом:

без обозначения - ручное управление и обработка данных на информационной панели оператора;

А - автоматическое управление и обработка данных на ПК или на информационной панели оператора;

С - дополнительная функция:

без обозначения - датчик перемещений отсутствует;

Д - датчик перемещения установлен;

D - пределы допускаемой относительной погрешности измерений силы (нагрузки), принимающие значения: 0,5 (±0,5 %), 1 (±1 %), 2 (±2 %);

E - нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в состав пресса, принимающий значения: 0,5; 1; 2.

Корпус прессов может окрашиваться в цвета по заказу заказчика, которые могут отличаться от цвета, изображенного на рисунках 1 - 20.

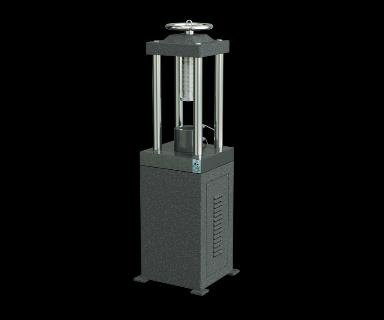

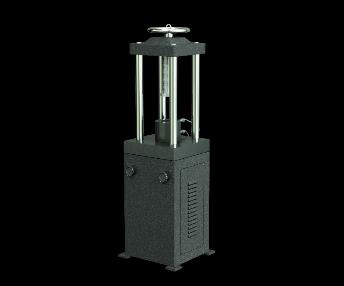

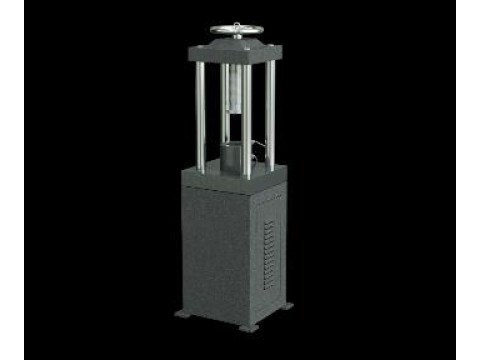

Общий вид прессов приведен на рисунках 1 - 20.

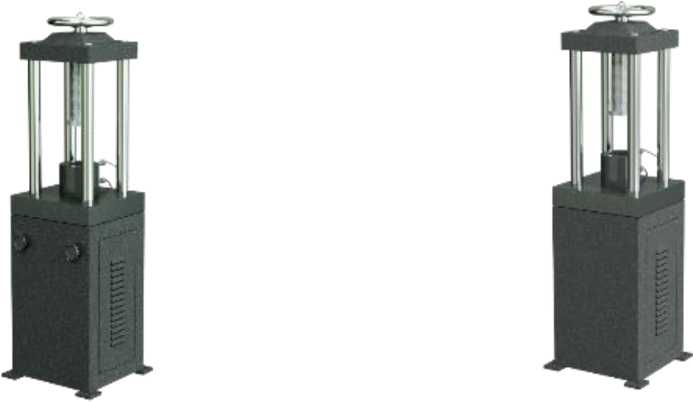

Рисунок 1 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-I -C-D-Е

Рисунок 2 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-I - А- C-D-Е

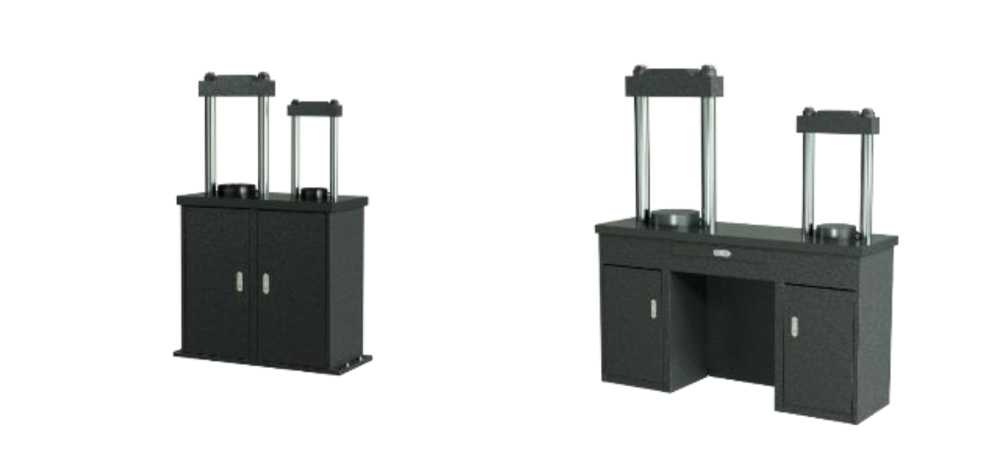

Рисунок 3 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-II-В - C-D-Е

Рисунок 4 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-Ш-В - C-D-Е

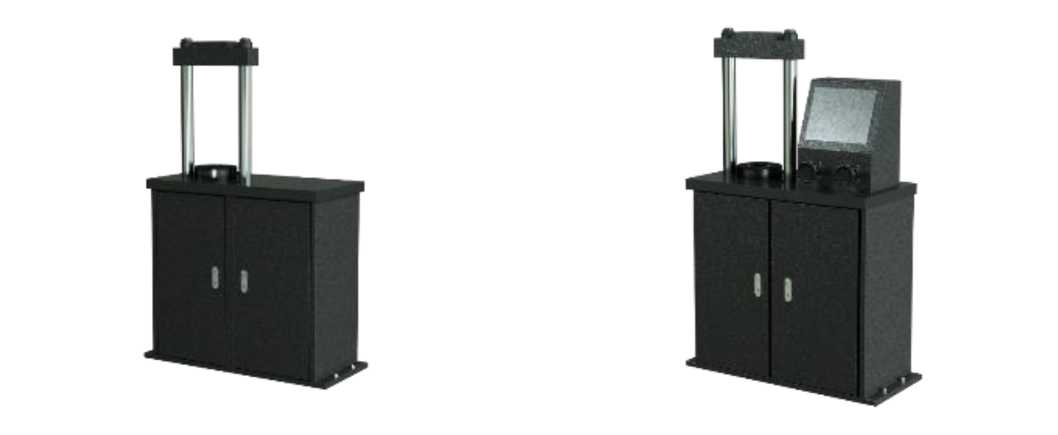

Рисунок 6 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-IV-C-D-Е

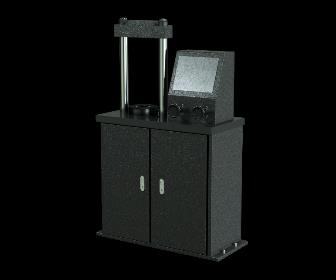

Рисунок 5 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-IV - А-C-D-Е

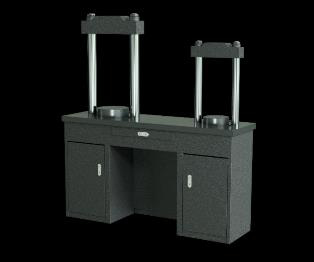

Рисунок 7 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-V -В - C-D-E

Рисунок 8 - Общий вид прессов

Рисунок 9 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-VII-В - C-D-E

электрогидравлических испытательных

ПИ-ХХХХ-VI -В - C-D-E

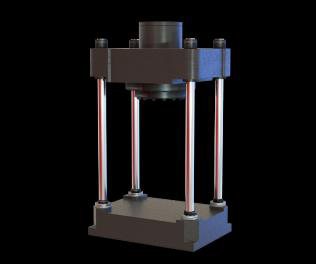

Рисунок 10 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-VIII -В - C-D-E

Рисунок 11 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-IX -В - C-D-E

Рисунок 12 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-X -В - C-D-E

Рисунок 13 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-XI -В - C-D-E

Рисунок 14 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-XII-В - C-D-E

Рисунок 15 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-XIII -В - C-D-E

Рисунок 17 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-XV -В - C-D-E

Рисунок 16 - Общий вид прессов

электрогидравлических испытательных ПИ-ХХХХ-XIV -В - C-D-E

Рисунок 18 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-XVI-В - C-D-E

Рисунок 19 - Общий вид прессов электрогидравлических испытательных ПИ-ХХХХ-XVII-В - C-D-Е

Рисунок 20 - Общий вид прессов

электрогидравлических испытательных ПИ-ХХХХ-XVIII-В - C-D-Е

Пломбировка прессов не предусмотрена, доступ к внутренним частям пресса обеспечивается специальным крепежом.

Заводской номер в числовом и буквенном формате наносится на маркировочную табличку методом гравировки или наклейки. Место нанесения маркировочной таблички на примере пресса электрогидравлического испытательного I исполнения с автоматическим управлением ПИ-ХХХХ-I-А-C-D-Е представлено на рисунке 21.

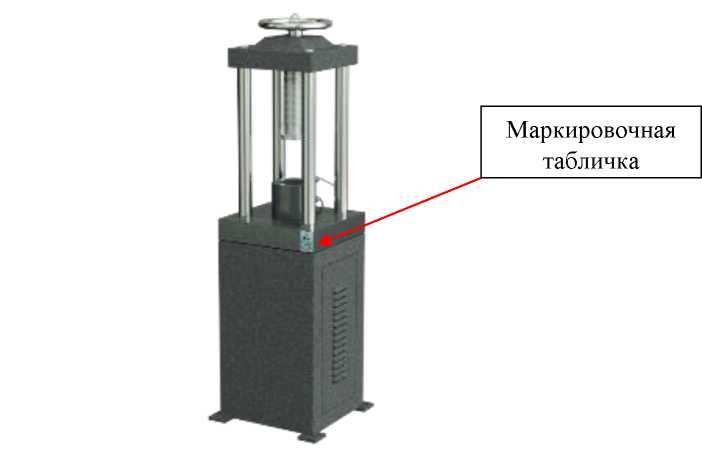

Рисунок 21 - Место нанесения маркировочной таблички на примере пресса электрогидравлического испытательного I исполнения с автоматическим управлением ПИ-ХХХХ-I-А-C-D-Е

Обозначение мест нанесения знака утверждения типа и заводского номера на маркировочной табличке представлены на рисунке 22.

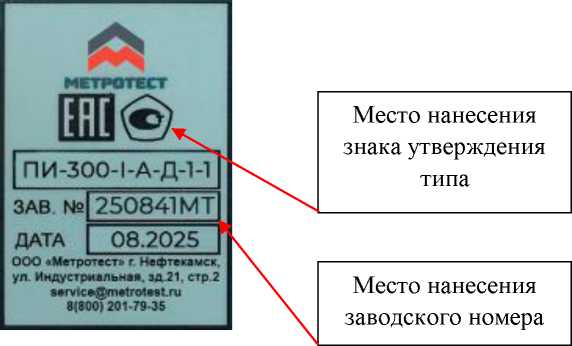

Рисунок 22 - Обозначение места нанесения знака утверждения типа и заводского номера

Нанесение знака поверки на прессы не предусмотрено.

Программное обеспечение

Для работы с прессами используется метрологически значимое ПО «M-Test» устанавливаемое на панель оператора и «M-Test АСУ» устанавливаемое на ПК.

ПО разработано специально для прессов и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик. Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 -Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, закрепленную на силовой установке пресса, методом гравировки или наклейки.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 9 «Порядок проведения испытаний» руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.;

МРСЕ.441114.016ТУ. Прессы электрогидравлические испытательные ПИ. Технические условия.
