Преобразователи расхода турбинные HTM
| Номер в ГРСИ РФ: | 79393-20 |
|---|---|
| Производитель / заявитель: | ООО "НефтеГазМетрология" (ООО "НГМ"), г. Белгород |
4
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79393-20 |
| Наименование | Преобразователи расхода турбинные |
| Модель | HTM |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.11.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "НефтеГазМетрология" (ООО "НГМ"), г. Белгород; Фирма "Metering & Technology S.A.S", Франция
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 221 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 221 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 79393-20: Описание типа СИ | Скачать | 349.1 КБ | |
| 79393-20: Методика поверки МП 1097-9-2020 | Скачать | 2.5 MБ |
Описание типа
Приложение № 25 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи расхода турбинные НТМ
Наименование средства измерений
Преобразователи расхода турбинные НТМ (далее - ПР) предназначены для измерений объема жидкости в напорных трубопроводах, а также для передачи размера единицы объема при поверке, калибровке и градуировке преобразователей расхода жидкости в составе эталонных расходомерных установок, поверочных измерительных комплексов.
Описание
Принцип действия ПР основан на преобразовании частоты вращения геликоидного ротора в значение объемного расхода, при этом количество импульсов пропорционально объему жидкости, протекающей через ПР.
ПР состоит из следующих основных частей:
- корпус с фланцами;
- геликоидный ротор, установленный в картридже;
- стопорное кольцо, фиксирующее картридж в корпусе;
- сенсор.
При эксплуатации ПР поток жидкости через внутреннюю полость ПР вызывает вращение геликоидного ротора. Число оборотов ротора пропорционально объёму жидкости, прошедшей через ПР. При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле сенсора, в чувствительном элементе сенсора наводится электродвижущая сила, преобразуемая сенсором в последовательность электрических импульсов, количество которых может быть измерено и пересчитано в значение объема жидкости измерительно-вычислительным комплексом, счетчиком импульсов или другими средствами обработки информации, утвержденных типов.
ПР выпускаются следующих моделей: НТМ01, НТМ015, НТМ02, НТМ03, НТМ04, НТМ06, НТМ08, НТМ10, НТМ12, НТМ16, НТМ18, НТМ20 отличающихся диаметром условного прохода, монтажной длиной.
По заказу ПР может комплектоваться струевыпрямительной секцией, позволяющей уменьшить длину прямого участка трубопровода перед ПР. Длина прямого участка трубопровода со струевыпрямительной секцией перед ПР должна составлять не менее DN7. Длина прямого участка трубопровода без струевыпрямительной секции должна составлять не менее DN10. Длина прямого участка после ПР должна составлять не менее DN5.
Присоединение ПР к трубопроводу осуществляется с помощью фланцев по стандартам
ASME B16.5 (ANSI 150, ANSI 300, ANSI 600 и др.) и ГОСТ 33259 -2015.

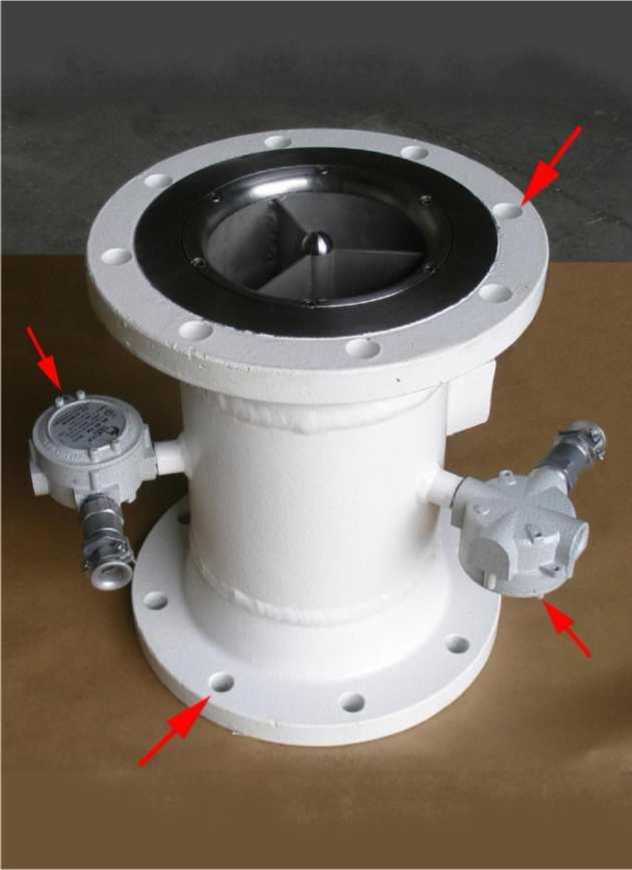

Общий вид ПР с указанием мест пломбирования приведен на рисунке 1.
Для исключения возможности несанкционированного вмешательства в работу ПР предусмотрены места для установки пломб. Пломбирование выполняется на месте эксплуатации в соответствии с методикой поверки.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для моделей П |
5 | ||||||||||
|
НТМ01 |
НТМ015 |
НТМ02 |
НТМ03 |
НТМ04 |
НТМ06 |
НТМ08 |
НТМ10 |
НТМ12 |
НТМ16 |
НТМ18 |
НТМ20 | |
|
Диаметр условного прохода, мм (дюйм) |
25 (1) |
40 (1,5) |
50 (2) |
80 (3) |
100 (4) |
150 (6) |
200 (8) |
250 (10) |
300 (12) |
400 (16) |
450 (18) |
500 (20) |
|
Диапазон измерений расхода (возможные варианты в зависимости от заказа), м3/ч !) |
от 0,5 до 14 |
от 3,4 до 34 |
от 6 до 60 |
от 15 до 150 |
от 30 до 300 |
от 60 до 600 |
от 120 до 1200 |
от 200 до 2000 |
от 300 до 3000 |
от 400 до 4000 |
от 500 до 5000 |
от 600 до 6000 |
|
от 0,54 до 15 |
от 3,6 до 36,4 |
от 6,4 до 64 |
от 16 до 160 |
от 32 до 320 |
от 64 до 640 |
от 128 до 1280 |
от 214 до 2140 |
от 321 до 3210 |
от 428 до 4280 |
от 535 до 5885 |
от 642 до 6420 | |
|
Пределы допускаемой относительной погрешности при измерении объема в диапазоне измерений расхода, % |
±0,10; ±0,15 2) | |||||||||||
|
Пределы допускаемой относительной погрешности при измерении объема в точке диапазона расхода, % |
±0,10 | |||||||||||
|
Среднее квадратичное отклонение случайной составляющей погрешности, %, не более |
0,02 | |||||||||||
|
!) Допускается сужение диапазонов измерений расхода в соответствии с опросным листом или требованиями, определяющими назначение и область применения ПР. Нижний предел измерений диапазона расходов зависит от вязкости рабочей среды и согласовывается с изготовителем при заказе ПР. 2) ПР с пределом допускаемой относительной погрешности ±0,10 % изготавливаются по специальному заказу | ||||||||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики для моделей ПР | |||||||||||
|
НТМ01 |
НТМ015 |
НТМ02 |
НТМ03 |
НТМ04 |
НТМ06 |
НТМ08 |
НТМ10 |
НТМ12 |
НТМ16 |
НТМ18 |
НТМ20 | |
|
Напряжение питания постоянного тока, В |
от 6 до 30 | |||||||||||
|
Потребляемая мощность, Вт, не более |
0,5 | |||||||||||
|
Частота выходного сигнала, Гц, не более |
500 | |||||||||||
|
Условия эксплуатации: | ||||||||||||
|
- рабочая среда |
вода, нефть, нефтепродукты, химикаты, промышленные жидкости | |||||||||||
|
- давление рабочей среды, МПа, не более |
10; 15; 25 |
10; 15 |
10 | |||||||||
|
- диапазон температуры рабочей среды, °С |
от минус 40 до плюс 150 | |||||||||||
|
- диапазон кинематической вязкости рабочей среды, сСт |
до 150 (по специальному заказу до 1500) 1) | |||||||||||
|
- диапазон температуры окружающего воздуха, °С |
от минус 55 до плюс 60 | |||||||||||
|
Монтажная длина, мм, не более |
140 |
165 |
165 |
254 |
305 |
356 |
406 |
508 |
610 |
813 |
914 |
1016 |
|
Масса 2), кг, не более - с фланцами ANSI 150 - с фланцами ANSI 300 - с фланцами ANSI 600 |
8,0 9.0 10.0 |
12,0 14,0 15,5 |
15.0 16,5 19.0 |
25.0 29.0 33.0 |
38.0 51.0 63.0 |
42.0 59.0 83.0 |
74.0 98.0 139.0 |
108,0 147.0 224.0 |
182,0 234.0 304.0 |
289.0 392.0 489.0 |
385,0 |
460.0 620.0 |
|
Средний срок службы, лет |
10 | |||||||||||
|
Средняя наработка на отказ, ч |
70000 | |||||||||||
|
1) Диапазон кинематической вязкости рабочей среды согласовывается с изготовителем при заказе ПР. 2) Масса ПР с фланцами других типов уточняется при изготовлении ПР. | ||||||||||||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на ПР в виде наклейки.
Комплектность
Таблица 3 - Комплектность ПР
|
Наименование |
Обозначение |
Количество |
|
Преобразователь расхода турбинный |
НТМ |
1 шт. |
|
Секция струевыпрямительная |
- |
1 шт. по заказу |
|
Комплект запасных частей и принадлежностей |
- |
Состав комплекта по заказу |
|
Руководство по эксплуатации |
E 1690.00 РЭ |
1 экз. в один адрес |
|
Паспорт |
E 1690.00 ПС |
1 экз. |
|
Методика поверки |
МП 1097-9-2020 |
1 экз. в один адрес по заказу |
Поверка
осуществляется по документам:
МП 1097-9-2020 «ГСИ. Преобразователи расхода турбинные НТМ. Методика поверки», утвержден ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» и ФГУП «ВНИИМС»
26.08.2020 г.; МИ 3287-10 «ГСИ. Преобразователи объемного расхода. Методика поверки» с изменениями №1 и №2; МИ 3380-2012 «ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой»; МИ 3266-2010 «ГСИ. Преобразователи объемного расхода эталонные. Методика поверки» с изменением №1. Основные средства поверки:
- рабочий эталон 1 -го разряда с диапазоном измерений расхода, соответствующим поверяемому ПР и пределами допускаемой относительной погрешности не более ±0,05 % в соответствии с приказом Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
- рабочий эталон 2-го разряда с диапазоном измерений расхода, соответствующим поверяемому ПР и пределами допускаемой относительной погрешности не более ±0,1 % в соответствии с приказом Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ПР с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» Техническая документация фирмы «Metering & Technology S.A.S.», Франция ТУ 26.51.63-003-09827511-2019 Преобразователи расхода турбинные HTM. Технические условия
