Установки поверочные рентгеновского излучения УПР-АТ300
| Номер в ГРСИ РФ: | 79729-20 |
|---|---|
| Производитель / заявитель: | УП "Атомтех", Беларусь, г.Минск |
Установки поверочные рентгеновского излучения УПР-АТ300 (далее - установки) предназначены для хранения и передачи единиц кермы в воздухе и мощности кермы в воздухе, амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы, индивидуального эквивалента дозы и мощности индивидуального эквивалента дозы, направленного эквивалента дозы и мощности направленного эквивалента дозы рентгеновского излучения рабочим эталонам низшего разряда и средствам измерений при поверке, калибровке и испытаниях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 79729-20 | ||||||
| Действует | по 20.11.2030 | ||||||
| Наименование | Установки поверочные рентгеновского излучения | ||||||
| Модель | УПР-АТ300 | ||||||
| Модификации |
УПР-АТ300/1 УПР-АТ300/2 УПР-АТ300/3 |
||||||
| Приказы |
№1357 от
07.07.2025
— О продлении срока действия утвержденных типов средств измерений
№2042 от
08.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 85913fe8-afeb-0e95-3649-ba7ee9a09427 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
УП «АТОМТЕХ», БЕЛАРУСЬ, 220005, г. Минск, ул. Гикало, д. 5
БЕЛАРУСЬ
Поверка
| Методика поверки / информация о поверке |
МП 2103-002-2020 ГСИ. Установки поверочные рентгеновского излучения УПР-АТ300. Методика поверки
(по 08.10.2026)
МП 2103-002-2026 ГСИ. Установки поверочные рентгеновского излучения УПР-АТ300. Методика поверки
(с 08.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
79729-20: Описание типа
2020-79729-20.pdf
|
Скачать | 630.4 КБ | |
|
79729-20: Методика поверки
2020-mp79729-20.pdf
Файл устарел
|
Скачать | 5.3 MБ | |
|
79729-20: Описание типа
2020-79729-20-1.pdf
Файл устарел
|
Скачать | 630.4 КБ | |
|
79729-20: Методика поверки
2020-mp79729-20-1.pdf
Файл устарел
|
Скачать | 5.3 MБ | |
|
79729-20: Описание типа
2026-79729-20.pdf
|
Скачать | 477.5 КБ | |
|
79729-20: Методика поверки
МП 2103-002-2020
2020-mp79729-20-2.pdf
|
Скачать | 5.3 MБ | |
|
79729-20: Методика поверки
МП 2103-002-2026
2026-mp79729-20.pdf
|
Скачать | 5.9 MБ |
Описание типа
Назначение
Установки поверочные рентгеновского излучения УПР-АТ300 (далее - установки) предназначены для хранения и передачи единиц кермы в воздухе и мощности кермы в воздухе, амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы, индивидуального эквивалента дозы и мощности индивидуального эквивалента дозы, направленного эквивалента дозы и мощности направленного эквивалента дозы рентгеновского излучения рабочим эталонам низшего разряда и средствам измерений при поверке, калибровке и испытаниях.
Установки применяются в качестве рабочего эталона 1-го разряда в соответствии с Г осударственной поверочной схемой для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2314 (далее - ГПС).
Описание
Принцип действия установки основан на создании рентгеновским аппаратом и формирователем поля коллимированного поля рентгеновского излучения с известным спектральным распределением и с мощностью кермы в воздухе, известной в интервале рабочих расстояний установки. Рабочее расстояние относительно облучателя обеспечивается с помощью системы позиционирования.
Спектральное распределение рентгеновского излучения задается напряжением, подаваемым на рентгеновскую трубку, и фильтрацией, установленной на выходе из рентгеновской трубки.
Диапазон измерений мощности кермы в воздухе рентгеновского излучения, обеспечиваемый установкой для выбранного спектрального распределения, достигается изменением тока, протекающего через рентгеновскую трубку, и изменением расстояния относительно фокусного пятна рентгеновской трубки в интервале рабочих расстояний установки.
Размер поля излучения варьируется диаметром выходной диафрагмы ФРП и (или) расстоянием «источник-детектор».
Вид и значение дозиметрической величины, используемой при поверке (калибровке, испытаниях) средства измерений, определяются расчетным путем на основе данных калибровки установки для заявленного перечня режимов излучения.
Установки выпускаются в трех модификациях: УПР-АТ300/1, УПР-АТ300/2 и УПР-АТ300/3, которые отличаются друг от друга максимальным напряжением генерирования (225 кВ, 160 кВ и 320 кВ для УПР-АТ300/1, УПР-АТ300/2 и УПР-АТ300/3 соответственно).
Для работы установки требуется рентгеновский аппарат (далее - РА), обеспечивающий генерацию рентгеновского излучения (не входит в комплект поставки).
Установка включает в себя следующие составные части:
- формирователь поля рентгеновского излучения ФРП-АТ300 (далее - ФРП);
- система позиционирования (далее - СП);
- камера-монитор;
- блок измерительный электрометрический;
- система радиационного контроля (далее - СРК);
- система видеоконтроля (далее - СВК);
- система видеонаблюдения показаний (далее - СВП).
ФРП обеспечивает создание поля рентгеновского излучения с заданными параметрами.
СП обеспечивает позиционирование средства измерений в поле рентгеновского излучения.
Камера-монитор, подключенная к блоку измерительному электрометрическому, обеспечивает контроль наличия и стабильность радиационного выхода рентгеновской трубки.
СРК обеспечивает радиационный контроль на рабочем месте оператора и в комнате облучения. СРК выполнена на основе измерителя-сигнализатора СРК-АТ2327.
СВК обеспечивает наблюдение за помещением, в котором расположена установка.
СВП обеспечивает наблюдение и считывание показаний средств измерений.
Установка является стационарным оборудованием и монтируется в специально оборудованном помещении, обеспечивающем защиту персонала от воздействия рентгеновского излучения.
Оборудование установки размещается в двух смежных помещениях: в комнате облучения (рабочей камере) и комнате управления (операторской). Вход в рабочую камеру осуществляется из операторской через входную дверь, снабженную элементами системы сигнализации и блокировки. Рабочая камера считается радиационно опасной зоной.
В рабочей камере размещаются: составные части РА (блок рентгеновской трубки, блок генератора, система охлаждения); составные части ФРП (облучатель ФРП, блок управления ФРП-АТ300, комплект фильтров, комплект дисков, комплект диафрагм, комплект кабелей); составные части СП (механизм СП, блок управления СП, пульт управления СП, устройство сигнализации); устройство аварийного стопа; система лазерной привязки; блок распределительный; камера-монитор; составные части СРК (блок детектирования БД1 СРК, устройство сигнализации УС1 СРК), составные части СВП (видеокамера наблюдения показаний, монитор наведения, распределитель видеосигнала) и СВК (видеокамеры контроля помещения).
В операторской на рабочем месте оператора размещаются составные части РА (пульт управления РА), составные части ФРП (пульт управления ФРП-АТ300, комплект принадлежностей ФРП); составные части СП (источник бесперебойного питания, кнопочный пост); блок измерительный электрометрический; составные части СРК (блок детектирования БД2 СРК, устройство сигнализации УС2 СРК, пульт управления ПУ-АТ900); составные части СВК (видеорегистратор, монитор видеоконтроля); составная часть СВП (монитор видеонаблюдения показаний); персональный компьютер (далее - ПК).
Безопасность установки обеспечивается с помощью системы сигнализации и блокировки РА и СРК. При этом контроль с помощью системы сигнализации и блокировки РА основан на состоянии высокого напряжения, подаваемого на рентгеновскую трубку, а контроль с помощью СРК - на измерении мощности дозы рентгеновского излучения в заданных зонах обслуживания установки.
Общий вид установки приведен на рисунке 1.
Предусмотрена пломбировка составных частей установки с помощью специальной этикетки. Места пломбировки составных частей установки приведены на рисунках 2-5.
Маркировка установки содержит следующие данные: наименование и условное обозначение типа, товарный знак изготовителя, заводской номер, год изготовления, знак утверждения типа, единый знак обращения продукции на рынке Евразийского экономического союза, надпись «Сделано в Беларуси». Способ нанесения маркировки обеспечивает ее сохранность за время эксплуатации и доступность для просмотра.
Заводской номер, идентифицирующий каждый экземпляр установки, в формате цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную этикетку, клеящуюся на боковую поверхность стола механизма СП. Общий вид маркировочной этикетки установки представлен на рисунке 6.
Нанесение знака поверки на средство измерений не предусмотрено.

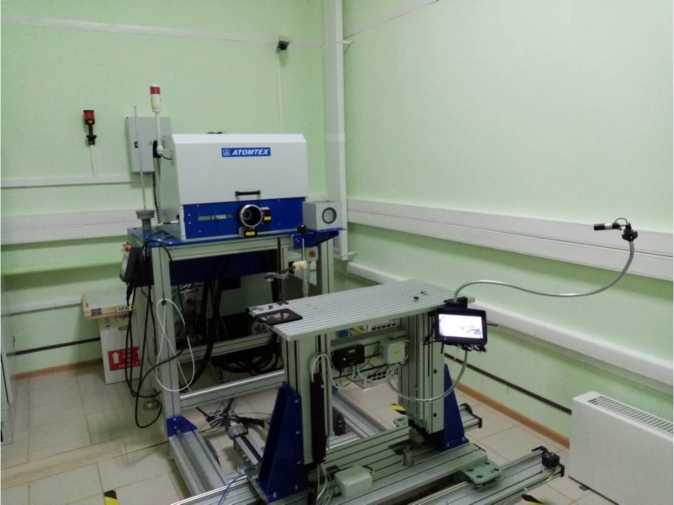

Рисунок 1 - Общий вид установки поверочной рентгеновского излучения УПР-АТ300

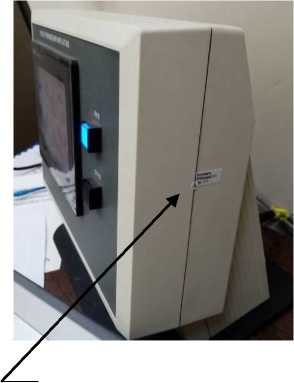

Рисунок 2 - Пульт управления ФРП-АТ300

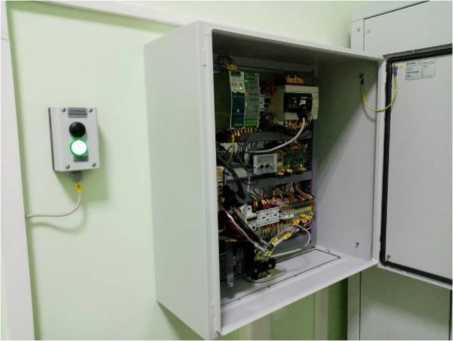

Рисунок 3 - Блок управления ФРП-АТ300

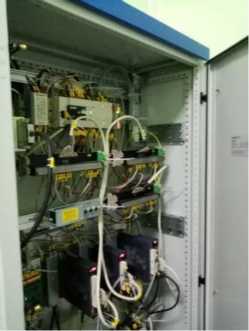

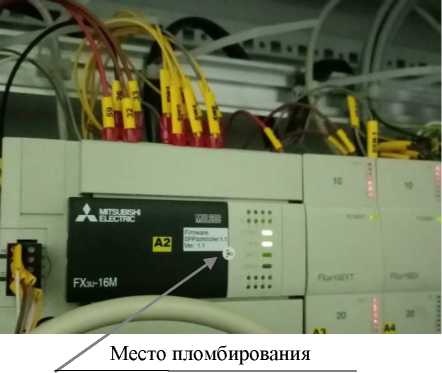

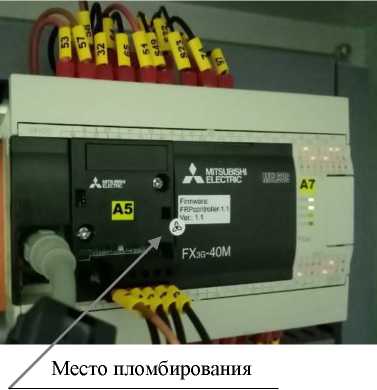

Место пломбировки
Рисунок 4 - Блок управления СП
Место пломбировки

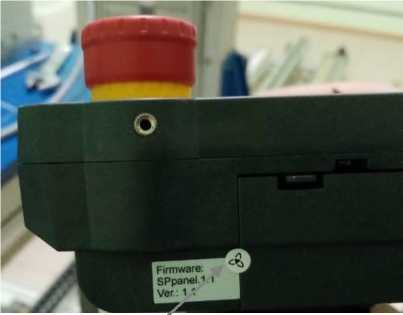

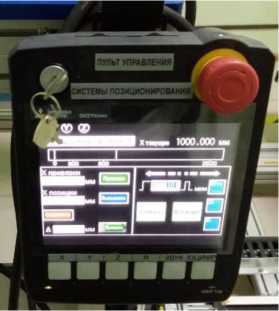

Рисунок 5 - Пульт управления СП
Установка поверочная рентгеновского излучения УПР-АТ300
Зав. № Год
[а] атом тех
И[ @
Сделано в Беларуси
Рисунок 6 - Общий вид маркировочной этикетки
Программное обеспечение
Программное обеспечение (далее - ПО) установки состоит из встроенного и внешнего (прикладного) ПО.
Встроенное ПО включает:
- программу контроллера ФРП-АТ300 (контроллера блока управления ФРП-АТ300), которая обеспечивает управление процессом перемещения (позиционирования) диска с фильтрами и заслонки и обработку сигналов ФРП;
- программу контроллера СП (контроллера блока управления СП), которая обеспечивает управление и позиционирование подвижной платформы по заданным координатам и обработку сигналов СП;
- программу панели оператора ФРП-АТ300 (пульта управления ФРП-АТ300), которая обеспечивает отображение состояния облучателя ФРП и инициализацию процесса перемещения заслонки и диска с фильтрами путем передачи команд и обмена данными с контроллером блока управления ФРП-АТ300;
- программу панели оператора СП (пульта управления СП), которая обеспечивает отображение текущего состояния СП и передачу команд позиционирования контроллеру блока управления СП.
Прикладное ПО включает в себя программу «UPR Measurement», которая обеспечивает связь установки с ПК, внесение, редактирование и сохранение в базе данных метрологически значимых величин (доступно после введения пароля), получение и обработку измеряемых величин. Прикладное ПО поставляется на внешнем носителе данных, устанавливается на ПК и используется при подключении установки к ПК по каналу связи USB.
Все перечисленное ПО установки является метрологически значимым.
Влияние ПО учтено при нормировании метрологических характеристик.
Встроенное ПО устанавливается на стадии производства. Встроенное ПО защищено от непреднамеренных и преднамеренных изменений путем пломбировки контроллеров блоков управления и корпусов пультов управления (см. рисунки 2-4). Изменение встроенного ПО невозможно без применения специализированного оборудования и ПО.
Уровень защиты встроенного и прикладного ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО установки представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО установок
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное Г |
Ю |
|
Наименование ПО |
Программа контроллера ФРП-АТ300 |
|
Идентификационное наименование ПО |
FRPcontroller |
|
Номер версии (идентификационный номер) ПО |
1.x |
|
Наименование ПО |
Программа контроллера СП |
|
Идентификационное наименование ПО |
SPcontroller |
|
Номер версии (идентификационный номер) ПО |
1.x |
|
Наименование ПО |
Программа панели оператора ФРП-АТ300 |
|
Идентификационное наименование ПО |
FRPpanel |
|
Номер версии (идентификационный номер) ПО |
1.x |
|
Наименование ПО |
Программа панели оператора СП |
|
Идентификационное наименование ПО |
SPpanel |
|
Номер версии (идентификационный номер) ПО |
1.x |
|
Внешнее ПО | |
|
Наименование ПО |
UPR Measurement |
|
Идентификационное наименование ПО |
UPRMES.exe |
|
Номер версии (идентификационный номер) ПО |
1.x.y.z |
|
Примечания: 1. Элементы в обозначении номеров версий, замененные символами «х», «у» и «z», отвечают за метрологически незначимую часть и могут принимать значения: «х» от 0 до 99, «у» от 0 до 999, «z» от 0 до 9999. 2. Идентификационные данные метрологически значимого ПО приведены в разделе «Особые отметки» руководства по эксплуатации. | |
Технические характеристики
Режимы рентгеновского излучения, реализуемые на установках, и их параметры приведены в таблице 2. Перечень реализуемых на конкретной установке режимов определяется потребителем при заказе и приводится в приложении В руководства по эксплуатации.
Таблица 2 - Параметры режимов рентгеновского излучения, реализуемых на установке
|
Наименование режима излучения |
Параметры режима излучения | ||
|
УПР-АТ300/1 |
УПР-АТ300/2 |
УПР-АТ300/3 | |
|
Максимальное напряжение генерирования |
225 кВ |
160 кВ |
320 кВ |
|
Режимы излучения | |||
|
L-серия |
L-30, L-35, L-55, L-70, L-100, L-125, L-170, L-210 |
L-30, L-35, L-55, L-70, L-100, L-125 |
L-35, L-55, L-70, L-100, L-125, L-170, L-210, L-240 |
|
N-серия |
N-15, N-20, N-25, N-30, N-40, N-60, N-80, N-100, N-120, N-150, N-200 |
N-15, N-20, N-25, N-30, N-40, N-60, N-80, N-100, N-120, N-150 |
N-40, N-60, N-80, N-100, N-120, N-150, N-200, N-250, N-300 |
|
H-серия |
H-30, H-40, H-60, H-80, H-100, H-150, H-200 |
H-30, H-40, H-60, H-80, H-100, H-150 |
H-80, H-100, H-150, H-200, H-250, H-300 |
|
AT-N-серия |
_ |
_ |
AT-N10, AT-N15, AT-N20, AT-N25, AT-N30 |
|
RQR |
RQR2, RQR3, RQR4, RQR5, RQR6, RQR7, RQR8, RQR9, RQR10 |
RQR2, RQR3, RQR4, RQR5, RQR6, RQR7, RQR8, RQR9, RQR10 |
RQR2, RQR3, RQR4, RQR5, RQR6, RQR7, RQR8, RQR9, RQR10 |
|
RQA |
RQA2, RQA3, RQA4, RQA5, RQA6, RQA7, RQA8, RQA9, RQA10 |
RQA2, RQA3, RQA4, RQA5, RQA6, RQA7, RQA8, RQA9, RQA10 |
RQA2, RQA3, RQA4, RQA5, RQA6, RQA7, RQA8, RQA9, RQA10 |
|
RQT |
RQT8, RQT9, RQT10 |
RQT8, RQT9, RQT10 |
RQT8, RQT9, RQT10 |
|
WMV |
WMV20, WMV25, WMV28, WMV30, WMV35, WMV40, WMV50 |
WMV20, WMV25, WMV28, WMV30, WMV35, WMV40, WMV50 |
_ |
|
WAV |
WAV20, WAV25, WAV28, WAV30, WAV35, WAV40, WAV50 |
WAV20, WAV25, WAV28, WAV30, WAV35, WAV40, WAV50 |
_ |
|
Примечание - Относительное отклонение слоев половинного ослабления от номинального значения не более: - ±5 % для режимов излучения L, N, H, AT-N, RQR, RQA, RQT; - ±10 % для режимов излучения WMV, WAV. Номинальные значения приведены в ISO 4037-1:2019, ГОСТ Р МЭК 61267-2001 и PTB WG 6.25. | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений мощности кермы в воздухе, Гр/с: - УПР-АТ300/1 - УПР-АТ300/2 - УПР-АТ300/3 |
от 2,0-10-8 до 1,5-10-2* от 3,5-10-8 до 1,5-10-2* от 2,0-10-8 до 2,0-10-2* |
|
Диапазон измерений мощности амбиентного, индивидуального, направленного эквивалентов дозы, Зв/с: - УПР-АТ300/1 - УПР-АТ300/2 - УПР-АТ300/3 |
от 2,7-10-8 до 3,2-10-3* от 5,3-10-8 до 3,2-10-3* от 2,7-10-8 до 3,2-10-3* |
|
Диапазон измерений кермы в воздухе, Гр: - УПР-АТ300/1 - УПР-АТ300/2 - УПР-АТ300/3 |
от 2,5-10-7 до 15* от 3,5-10-7 до 15* от 2,5-10-7 до 20* |
|
Диапазон измерений амбиентного, индивидуального, направленного эквивалентов дозы, Зв: - УПР-АТ300/1 - УПР-АТ300/2 - УПР-АТ300/3 |
от 3,3-10-7 до 3,2* от 5,2-10-7 до 3,2* от 3,3-10-7 до 3,2* |
|
Пределы допускаемой относительной погрешности, %: - при измерении кермы в воздухе и мощности кермы в воздухе - при измерении амбиентного, индивидуального, направленного эквивалентов дозы и их мощностей |
±3,0 ±5,0 |
|
Диаметр равномерного поля рентгеновского излучения (неравномерность поля не более ±3 %), мм, не менее: - на расстоянии 1,0 м от фокусного пятна рентгеновской трубки - на расстоянии 2,5 м от фокусного пятна рентгеновской трубки |
120 300 |
|
* Указан максимальный диапазон измерений. Рабочий диапазон измерений, не выходящий за пределы максимального диапазона измерений, указан в руководстве по эксплуатации (Приложение В). | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих напряжений, кВ: - УПР-АТ300/1 - УПР-АТ300/2 - УПР-АТ300/3 |
от 5 до 225 от 5 до 160 от 5 до 320 |
|
Интервал рабочих расстояний, м |
от 0,5 до 2,5 |
|
Высота центральной оси пучка рентгеновского излучения от уровня пола, мм |
от 1230 до 1270 |
|
Отклонение перекрестия линий лазерных устройств облучателя ФРП от продольной оси системы позиционирования на 1 м длины, мм, не более |
5 |
|
Относительная погрешность определения расстояния от выходной втулки облучателя ФРП до опорной поверхности рабочего стола, %, не более |
±0,2 |
|
Диапазон перемещений рабочего стола системы позиционирования, мм: - по горизонтали вдоль оси пучка излучения - по горизонтали поперек оси пучка излучения - по вертикали поперек оси пучка излучения - вокруг вертикальной оси с фиксацией через 15° (для поворотного столика) |
от 0 до 2300 от 0 до 670 от 0 до 200 360° |
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, ч, не более |
1 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Нестабильность показаний за 8 ч непрерывной работы, %, не более |
0,3 |
|
Параметры электрического питания (кроме рентгеновского аппарата): - напряжение переменного тока, В |
от 207 до 253 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Мощность, потребляемая установкой от сети переменного тока при номинальном напряжении 230 В без учета мощности потребления рентгеновским аппаратом, В-А, не более |
2000 |
|
Габаритные размеры механизма системы позиционирования, мм, не более: - длина |
3900 |
|
- ширина |
1630 |
|
- высота |
1700 |
|
Габаритные размеры блока управления системы позиционирования, мм, не более: - длина |
415 |
|
- ширина |
800 |
|
- высота |
2000 |
|
Габаритные размеры пульта управления системы позиционирования, мм, не более: - длина |
220 |
|
- ширина |
176 |
|
- высота |
100 |
|
Габаритные размеры облучателя ФРП-АТ300/1 (ФРП-АТ300/2), мм, не более: - длина |
780 |
|
- ширина |
540 |
|
- высота |
760 |
|
Габаритные размеры облучателя ФРП-АТ300/3, мм, не более: - длина |
790 |
|
- ширина |
565 |
|
- высота |
760 |
|
Габаритные размеры блока управления ФРП-АТ300, мм, не более: - длина |
300 |
|
- ширина |
600 |
|
- высота |
600 |
|
Габаритные размеры пульта управления ФРП-АТ300, мм, не более: - длина |
300 |
|
- ширина |
200 |
|
- высота |
290 |
|
Масса (без учета рентгеновского аппарата), кг, не более: - механизм системы позиционирования |
380 |
|
- блок управления системы позиционирования |
130 |
|
- пульт управления системы позиционирования |
1 |
|
- облучатель ФРП-АТ300/1 (ФРП-АТ300/2) |
90 |
|
- облучатель ФРП-АТ300/3 |
95 |
|
- блок управления ФРП-АТ300 |
30 |
|
- пульт управления ФРП-АТ300 |
4 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре +25 °C без конденсации влаги, %, не более - атмосферное давление, кПа |
от +15 до +30 80 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на этикетку, клеящуюся на боковую поверхность стола механизма СП, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 6 - Комплект поставки установок
|
Наименование, тип |
Обозначение |
Количество, шт. |
Примечание |
|
Установка поверочная рентгеновского излучения УПР-АТ300 в составе: 1 Формирователь поля рентгеновского | |||
|
излучения ФРП-АТ300/1 |
ТИАЯ.441343.002 |
Для УПР-АТ300/1 | |
|
ФРП-АТ300/2 |
ТИАЯ.441343.002-01 |
Для УПР-АТ300/2 | |
|
ФРП-АТ300/3 в составе: - облучатель ФРП-АТ300/1 (ФРП-АТ300/2, ФРП-АТ300/3) в составе: - основание - крепление рентгеновской трубки - заслонка - узел диафрагм - отсек дополнительных фильтров - кожух - блок управления ФРП-АТ300 - пульт управления ФРП-АТ300 |
ТИАЯ.441343.001 |
1 1 1 1 1 1 1 1 |
Для УПР-АТ300/3 |
|
- комплект дисков - комплект диафрагм |
1 1 |
По заказу | |
|
- комплект фильтров - комплект принадлежностей ФРП - комплект кабелей |
1 1 1 |
По заказу |
|
Наименование, тип |
Обозначение |
Количество, шт. |
Примечание |
|
2 Система позиционирования в составе: - механизм системы позиционирования в составе: - стол - основание - подвижная платформа - механизм подъемный с рабочим столом - блок управления - пульт управления - устройство сигнализации - кнопочный пост - источник бесперебойного питания - комплект кабелей |
ТИАЯ.441574.014 |
1 1 1 1 1 1 1 1 1 1 | |
|
3 Система видеоконтроля |
ТИАЯ.468211.014 |
1 | |
|
4 Система видеонаблюдения показаний |
ТИАЯ.468211.015 |
1 | |
|
5 Блок распределительный |
ТИАЯ.468232.022 |
1 | |
|
6 Система лазерной привязки |
ТИАЯ.468379.002 |
1 | |
|
7 Устройство аварийного стопа |
ТИАЯ.468242.022 |
1 | |
|
8 Датчик двери |
ТИАЯ.468349.015 |
1 | |
|
9 Устройство сигнализации |
2 | ||
|
10 Камера-монитор |
1 | ||
|
11 Блок измерительный электрометрический |
1 | ||
|
12 Измеритель-сигнализатор СРК-АТ2327 |
ТИАЯ.412118.014 |
1 | |
|
13 Комплект приспособлений для проверки работоспособности установки |
ТИАЯ.412938.001 |
1 | |
|
14 Комплект монтажных частей |
ТИАЯ.412931.001 ТИАЯ.412931.002 |
1 1 |
Для УПР-АТ300/3. Для УПР-АТ300/1, УПР-АТ300/2 |
|
15 Комплект запасных частей |
ТИАЯ.412933.001 |
1 | |
|
16 Комплект принадлежностей |
ТИАЯ.412934.001 |
1 | |
|
17 Комплект кабелей |
1 | ||
|
18 Измеритель температуры двухканальный |
1 |
Включает два термопреобразователя сопротивления | |
|
19 Компьютер персональный |
1 |
Включает системный блок, клавиатуру, мышь, монитор, ИБП, принтер | |
|
20 Адаптер интерфейсный USB-COMi-Si |
1 | ||
|
21 Адаптер интерфейсный USB-RS232 |
ТИАЯ.468369.039 |
2 | |
|
22 Программное обеспечение «UPR Measurement» |
1 |
На внешнем носителе данных | |
|
23 Программа «UPR Measurement». Руководство оператора |
1 |
На внешнем носителе данных |
|
Наименование, тип |
Обозначение |
Количество, шт. |
Примечание |
|
24 Руководство по эксплуатации |
ТИАЯ.412118.035 РЭ ТИАЯ.412118.036 РЭ |
1 1 |
Для УПР-АТ300/3. Для УПР-АТ300/1, УПР-АТ300/2 |
Сведения о методах измерений
приведены в подразделе 1.4 «Устройство и работа» и разделе 3 «Использование по назначению» документов ТИАЯ.412118.035 РЭ «Установка поверочная рентгеновского излучения УПР-АТ300/3. Руководство по эксплуатации» и ТИАЯ.412118.036 РЭ «Установки поверочные рентгеновского излучения УПР-АТ300/1, УПР-АТ300/2. Руководство по эксплуатации».
Нормативные документы
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 8.087-2000 ГСИ. Установки дозиметрические рентгеновского и гамма-излучений эталонные. Методика поверки по мощности экспозиционной дозы и мощности кермы в воздухе
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2314
ТУ BY 100865348.044-2020 «Установки поверочные рентгеновского излучения УПР-АТ300. Технические условия»
