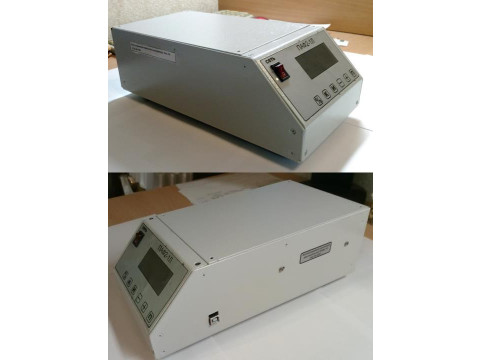

Фотоколориметры проточные автоматические двухканальные ПАФ2-1Л

Номер в ГРСИ РФ: 79823-20
Категория: Колориметры
Производитель / заявитель: ООО НПП "Стандарт", г.Липецк
Скачать
79823-20: Описание типа СИ Скачать 294.4 КБ
79823-20: Методика поверки МП-242-2334-2020 Скачать 3.1 MБ
Нет данных о поставщике
Фотоколориметры проточные автоматические двухканальные ПАФ2-1Л поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Фотоколориметры проточные автоматические двухканальные ПАФ2 -1Л предназначены для измерений коэффициента пропускания или оптической плотности твердых и жидких проб различного происхождения.

Информация по Госреестру

Основные данные
Номер по Госреестру 79823-20
Наименование Фотоколориметры проточные автоматические двухканальные
Модель ПАФ2-1Л
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 27.11.2025
Производитель / Заявитель

Общество с ограниченной ответственностью НПП "Стандарт" (ООО НПП "Стандарт"), г. Липецк

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 6
Найдено поверителей 2
Успешных поверок (СИ пригодно) 6 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 19.05.2024

Поверители

Скачать

79823-20: Описание типа СИ Скачать 294.4 КБ
79823-20: Методика поверки МП-242-2334-2020 Скачать 3.1 MБ

Описание типа

Назначение

Фотоколориметры проточные автоматические двухканальные ПАФ2 -1Л предназначены для измерений коэффициента пропускания или оптической плотности твердых и жидких проб различного происхождения.

Описание

Принцип действия фотоколориметров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.

Фотоколориметры проточные автоматические двухканальные ПАФ2 -1Л конструктивно являются настольными приборами, состоят из оптического и электронного узлов, установленных в общем корпусе. Фотоколориметры имеют один источник монохроматического излучения, в качестве приемника применяется фотодиод. Кюветное отделение имеет два отделения (два канала).

Поток излучения от монохроматического источника, прошедший через кюветное отделение, преобразуется фотоприемником в электрические сигналы, которые обрабатываются встроенной микро-ЭВМ и представляются на ЖК-дисплее. После калибровки по контрольным растворам имеется возможность измерять содержание веществ в исследуемом растворе в соответствии с аттестованными методиками (методами) измерений.

Управление работой фотоколориметра, обработка зарегистрированного спектра и вычисление спектральных коэффициентов направленного пропускания или оптической плотности твердых и жидких проб различного происхождения осуществляется встроенной микро -ЭВМ, установленной внутри корпуса фотоколориметра при помощи специального программного обеспечения Фотоколориметр ПАФ2-1Л.

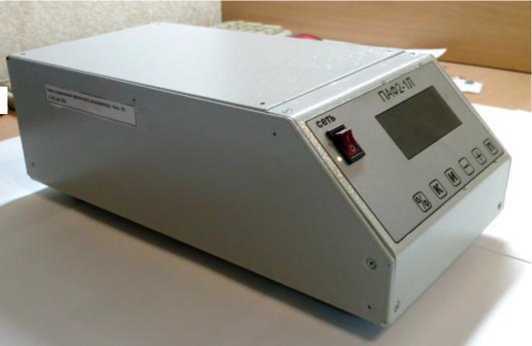

Общий вид фотоколориметров проточных автоматических двухканальных ПАФ2-1Л приведен на рисунке 1.

Предусмотрено пломбирование компьютерной платы встроенной микро -ЭВМ внутри корпуса фотоколориметра в месте ее крепления к корпусу посредством применения пломбировочных наклеек.

ил

Рисунок 1 - Общий вид фотоколориметров проточных автоматических двухканальных ПАФ2 -1Л

Программное обеспечение

Фотоколориметры проточные автоматические двухканальные ПАФ2-1Л оснащаются встроенным программным обеспечением Фотоколориметр ПАФ2 -1Л, которое управляет работой фотоколориметра, выполняет обработку зарегистрированного спектра и вычисление спектральных коэффициентов направленного пропускания или оптической плотности твердых и жидких проб различного происхождения. В целях предотвращения несанкционированного доступа к результатам измерений предусмотрено пломбирование компьютерной платы встроенной микро-ЭВМ внутри корпуса фотоколориметра в месте ее крепления к корпусу посредством применения пломбировочных наклеек. Уровень защиты ПО Фотоколориметр ПАФ2-1Л от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Влияние ПО Фотоколориметр ПАФ2-1Л на метрологические характеристики фотоколориметров проточных автоматических двухканальных ПАФ2 -1Л учтено при их нормировании. Идентификационные данные ПО Фотоколориметр ПАФ2-1Л приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО Фотоколориметр ПАФ2-1Л

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Фотоколориметр ПАФ2 -1Л

Номер версии (идентификационный номер) ПО

не ниже 1.1

Цифровой идентификатор метрологически значимого файла ПО

0x3E6C 1)

Алгоритм расчета цифрового идентификатора

-

1) Цифровой идентификатор метрологически значимого файла ПО указан для версии ПО, приведенной в таблице 1

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений спектральных коэффициентов направленного пропускания, %

от 1 до 100

Пределы допускаемой абсолютной погрешности фотоколориметра при измерении коэффициентов направленного пропускания, % в диапазоне от 1 % до 50 % включ. св. 50 % до 100 %

±3,0 ±8

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длинахширинахвысота), мм, не более

170х320х120

Масса, кг, не более

2

Потребляемая мощность, В • А, не более

5

Электрическое питание осуществляется от сети переменного тока: - напряжение, В

- частота, Гц

от 198 до 242 от 49 до 51

Рабочая длина волны фотоколориметра, нм

750

Выделяемый спектральный интервал, нм

±3

Время установления рабочего режима, мин, не более

15

Срок службы, лет, не менее

10

Средняя наработка спектрометра на отказ, ч

10000

Условия эксплуатации:

- температура окружающей среды, °C

- атмосферное давление, кПа

- относительная влажность при температуре +25 °C, %, не более

от +18 до +28 от 84,0 до 106,7 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на заднюю панель корпуса фотоколориметра в виде клеевой этикетки.

Комплектность

Таблица 4 - Комплектность фотоколориметров

Наименование

Обозначение

Количество

Фотоколориметр проточный автомати

ческий двухканальный ПАФ2 -1Л

1 шт.

Комплект контрольных светофильтров

1 комплект

Комплект запасных частей

1 комплект

Паспорт

КУВФ.123456.001ПС

1 экз.

Руководство по эксплуатации

КУВФ.123456.001РЭ

1 экз.

Гарантийный талон

1 экз.

Методика поверки

МП-242-2334-2020

1 экз.

Поверка

осуществляется по документу МП -242-2334-2020 «ГСИ. Фотоколориметры проточные автоматические двухканальные ПАФ2-1Л. Методика поверки», утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" «21» апреля 2020 г.

Основные средства поверки: комплект светофильтров КС-105, рег. № 22054-16.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

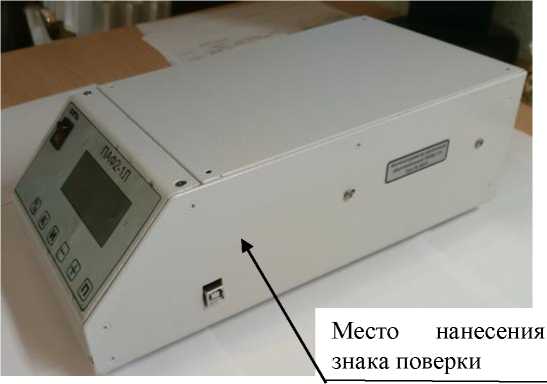

Знак поверки наносится на боковую панель фотоколориметра, как показано на рисунке 1, и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе; в сфере государственного регулирования обеспечения единства измерений фотоколориметр применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2517 от 27.11.2018 г.

ТУ 26.51-012-21460390-2017 Фотоколориметры проточные автоматические двухканальные ПАФ2-1Л. Технические условия
