Микроскопы измерительные Walter UHL
| Номер в ГРСИ РФ: | 79845-20 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | Фирма "Walter Uhl technische Mikroskopie GmbH & Co. KG", Германия |
Микроскопы измерительные Walter UHL (далее микроскопы) предназначены для измерений линейных размеров деталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79845-20 |
| Наименование | Микроскопы измерительные |
| Модель | Walter UHL |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 27.11.2025 |
Производитель / Заявитель
Walter Uhl technische Mikroskopie GmbH & Co.KG, Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 77 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 77 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 79845-20: Описание типа СИ | Скачать | 420.5 КБ | |
| 79845-20: Методика поверки МП № 203-35-2020 | Скачать | 997.1 КБ |
Описание типа
Назначение
Микроскопы измерительные Walter UHL (далее микроскопы) предназначены для измерений линейных размеров деталей.
Описание
Принцип действия микроскопов основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.
Микроскопы состоят из следующих основных узлов: оптический блок, основание со штативом, сменные телецентрические измерительные объективы, измерительный стол с оптоэлектронными преобразователями перемещений в продольном и поперечном направлениях и блок обработки результатов измерений с программным обеспечением.
Оптический блок в зависимости от модификации может представлять собой монокулярный тубус с визирным оптическим перекрестием, бинокулярный тубус с визирным оптическим перекрестием и фото видео выходом, видеотубус состоящий из оптического адаптера с цифровой видеокамерой.
В качестве блока обработки результатов измерений может использоваться устройство обработки и вывода результатов измерений MX200, планшет или персональный компьютер.
Микроскопы измерительные Walter UHL изготавливают следующих модификаций: VMM 100, VMM 150, VMM 200, WMM 200, VMM 300, VMM 150V, VMSergo, VMM 200V и VMM 300V.
В модификации VMM 100 применяется монокулярный тубус с визирным оптическим перекрестием, телецентрический измерительный объектив, ручной измерительный стол с оптоэлектронными преобразователями перемещений в продольном и поперечном направлениях. В качестве блока обработки результатов используют устройство обработки и вывода результатов измерений MX200 или планшет.
В модификациях VMM 150, VMM 200, WMM 200 и VMM 300 используют бинокулярный тубус с визирным оптическим перекрестием и фото видео выходом, телецентрический измерительный объектив, измерительный стол с оптоэлектронными преобразователями перемещений в продольном и поперечном направлениях, комплектуются опционально в ручных или моторизованных исполнениях. В качестве блока обработки результатов могут комплектоваться устройством обработки и вывода результатов измерений MX200, планшетом, оптическим адаптером и видеокамерой для персонального компьютера.
Модификации VMM 150 V, VMSergo, VMM 200V и VMM 300 V отличаются установленным видеотубусом с системой обработки видеоизображений, состоящая из видеокамеры, видеоадаптера и персонального компьютера или планшета. В модификации VMSergo персональный компьютер встроен в основание микроскопа.
Микроскопы могут изготавливаться разними типоразмерами (табл. 2-3).
Общий вид микроскопов приведен на рисунке 1.
(а)
(б)
(в)
(г)
(д)
(е)
(ж) (з)

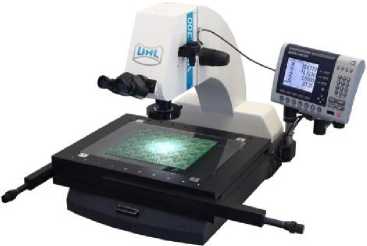

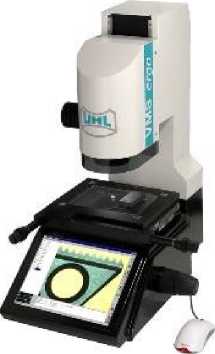

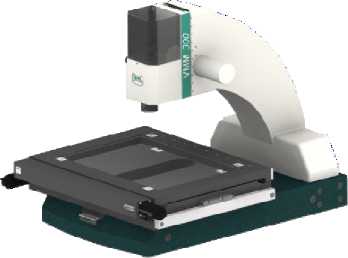

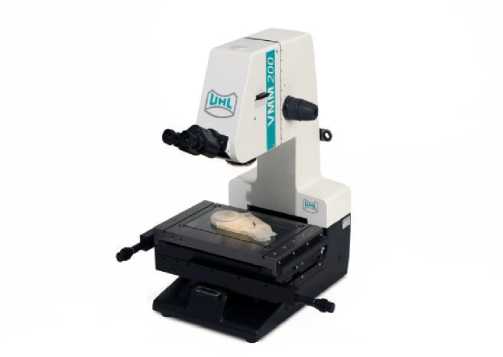

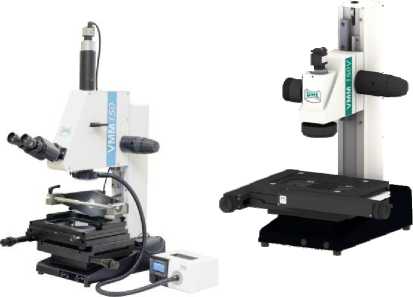

Рисунок 1 - Общий вид микроскопов измерительных Walter UHL модификаций:
а) VMM 100; б) VMM 150 и VMM 150V; в) VMSergo, г) VMM 200; д) VMM 200V, е) WMM 200;
ж) VMM300 з) VMM 300V
Программное обеспечение
В зависимости от используемого блока обработки результатов измерений микроскопы оснащают ПО: «OMS 40», «M2», «M3» и «MX-200». Планшет поставляется с ПО «M2», персональный компьютер с ПО «M3» или «OMS 40», устройство обработки и вывода результатов измерений c ПО «MX-200».
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1- Идентификационные данные ПО микроскопов
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
OMS 40 |
MX-200 |
M2 |
M3 |
|
Номер версии (идентификационный номер) ПО |
3.57 и выше |
1.00.02 и выше |
1.50.05 и выше |
3.00.20 и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения микроскопов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Основные метрологические и технические характеристики микроскопов
модификаций VMM 100, VMM 150, VMM 150V, VMSergo и WMM 200
|
Модификация |
VMM 100 |
VMM 150 |
VMM 150 V |
VMSergo |
WMM 200 |
|
Диапазон измерений, мм - по оси X - по оси Y |
от 0 до 100 от 0 до 50 |
от 0 до 150 от 0 до 100 |
от 0 до 200 от 0 до 100 |
от 0 до 150 от 0 до 100 |
от 0 до 250 от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y*, мкм (L - измеряемая длина в мм) |
±(2+L/50) |
±(1,8+L/200) |
±(1,8+L/200) |
±(1,8+L/200) |
±(1,8+L/200) |
|
Разрешение измерительных шкал, мкм |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Примечание: * при увеличении объектива не менее 2 крат. | |||||
Таблица 3 - Основные метрологические и технические характеристики микроскопов
модификаций VMM 200, VMM 200V, VMM 300 и VMM 300V
|
Модификация |
VM |
M 200 |
VMM 200V |
VMM 300/VMM 300V | |
|
Диапазон измерений, мм - по оси X - по оси Y |
от 0 до 150 от 0 до 100 |
от 0 до 250 от 0 до 150 |
от 0 до 250 от 0 до 150 |
от 0 до 350 от 0 до 200 |
от 0 до 420 от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y*, мкм (L - измеряемая длина в мм) |
±(1,8+L/200) |
±(1,8+L/200) |
±(1,8+L/200) |
±(1,8+L/200) |
±(1,8+L/200) |
|
Разрешение измерительных шкал, мкм |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Примечание: * при увеличении объектива не менее 2 крат. | |||||
Таблица 4 - Технические характеристики микроскопов
|
Модификация |
VMM 100 |
VMM 150/ VMM 150V |
VMSergo |
VMM 200/ VMM 200V/ WMM 200 |
VMM 300/ VMM 300V |
|
Параметры электрического питания: | |||||
|
- напряжение | |||||
|
переменного тока, В |
230±23 | ||||
|
- частота переменного | |||||
|
тока, Гц |
55±5 | ||||
|
Условия эксплуатации: | |||||
|
- температура | |||||
|
окружающей среды, °С |
от +18 до +22 | ||||
|
- относительная | |||||
|
влажность, %, не более |
85 | ||||
|
Масса, кг, не более |
26 |
30 |
35 |
140 |
140 |
|
Габаритные размеры, мм, не более | |||||
|
- ширина |
300 |
300 |
340 |
500 |
600 |
|
- длина |
465 |
635 |
610 |
820 |
820 |
|
- высота |
600 |
605 |
660 |
760 |
680 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроскоп измерительный Walter UHL |
VMM 100, VMM 150, VMM 150V, VMSergo, VMM 200, VMM 200V, WMM 200, VMM 300, VMM 300V |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Оптический адаптер с видеокамерой*1 |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП № 203-35-2020 |
1 экз. |
|
*1 опционально для моделей VMM 150, VMM 200, WMM 200, VMM 300 | ||
Поверка
осуществляется по документу МП № 203-35-2020 «ГСИ. Микроскопы измерительные Walter UHL. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 августа 2020 г.
Основные средства поверки: рабочие эталоны 2-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины штриховые (стеклянные)).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.
Техническая документация Walter Uhl technische Mikroskopie GmbH & Co.KG, Германия
