| Наименование | Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ | ||||||||||||
| Модель | ARIS-23xx | ||||||||||||
| Модификации |
ARIS– (1)23 (2)ab (3)c.d-...-c.d (4)-e (5)-f (6)-g, где: (1) –обозначение линейки терминалов, где: «23» -код линейки терминалов. (2) –конструктивное исполнение корпуса, где: «a» -исполнение по составу модулей 0 –произвольный состав модулей; 1 .. 9 –фиксированный состав модулей; «b» -типоразмер корпуса 5 –исполнение на пять модулей (4U); 8 –исполнение на восемь модулей (4U). (3) –перечень модулей в составе терминалов, где: «c» - обозначение модулей, обеспечивающих метрологические характеристики терминалов, приведено в таблицах 4 –10;полный перечень модулей приведен в руководстве по эксплуатации; «d» -номер, определяющий типоразмер, равен 4. (4) –наличие интерфейса человек-машина (ИЧМ), где: «e» -исполнение ИЧМ: H0 –встраиваемый ИЧМ; H1.x.x–выносной ИЧМ; поле пустое –отсутствие ИЧМ. (5) –дополнительный функционал (при наличии нескольких опций перечисляется через точку) где: «f» –обозначение дополнительного функционала из списка: M –функция счетчика электроэнергии (активная электрическая энергия–класс 0,2S, реактивная электрическая энергия –класс 0,5) без функции ПКЭ, только при оснащении модулями Mx.4; PM –функция счетчика электроэнергии (активная электрическая энергия –класс 0,2S, реактивная электрическая энергия –класс 0,5) без функции ПКЭ, только при оснащении модулями P5.4, P8.4; PV–функция измерения параметров переменного напряжения с метрологическими характеристиками в соответствии с таблицей 10; QS –функция прибора измерений ПКЭ (класс S по ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена, только при оснащении модулями M1.4; QA–функция прибора измерений ПКЭ (класс Aпо ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена, только при оснащении модулями M3.4, М4.4. (6) –тип защиты, где: «g» –обозначение функций РЗиА на испытания представлены: ARIS-2305 A2.4-B5.4-G1.4-P5.4-PM-ВВ ARIS-2305 A2.4-B5.4-M1.4-Z-P8.4-QS.PM-ВВ ARIS-2308 A2.4-B5.4-М3.4-М4.4-Z-Z-Z-P9.4-QA.PV-TH |
||||||||||||
| Приказы |
№2130 от
02.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№2290 от
27.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8ea33bc1-e94f-7dc2-26dd-349f96f46b67 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Прософт-Системы», РОССИЯ, 620085, г. Екатеринбург, ул. Дорожная, д. 37
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ПБКМ.421451.301-01 МП Государственная система обеспечения единства измерений Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ ARIS-23xx Методика поверки
(с 23.09.2022)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
1907
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1907 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
79983-20: Описание типа
2022-79983-20.pdf
|
Скачать | 4.7 MБ | |
|
79983-20: Методика поверки
2022-mp79983-20.pdf
Файл устарел
|
Скачать | 18.8 MБ | |
|
79983-20: Описание типа
2022-79983-20-1.pdf
Файл устарел
|
Скачать | 4.7 MБ | |
|
79983-20: Описание типа
2025-79983-20.pdf
Файл устарел
|
Скачать | 832.7 КБ | |
|
79983-20: Методика поверки
2022-mp79983-20-1.pdf
Файл устарел
|
Скачать | 18.8 MБ | |
|
79983-20: Описание типа
2025-79983-20-1.pdf
Файл устарел
|
Скачать | 832.7 КБ | |
|
79983-20: Описание типа
2022-79983-20-2.pdf
Файл устарел
|
Скачать | 4.7 MБ | |
|
79983-20: Методика поверки
2022-mp79983-20-2.pdf
Файл устарел
|
Скачать | 18.8 MБ | |
|
79983-20: Описание типа
2025-79983-20-2.pdf
|
Скачать | 832.7 КБ | |
|
79983-20: Методика поверки
ПБКМ.421451.301-01 МП
2022-mp79983-20-3.pdf
|
Скачать | 6 MБ |
Описание типа
Назначение
Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ ARIS-23xx (далее - терминалы) предназначены для измерений параметров сети переменного тока с номинальной частотой 50 Гц, измерений и учета электроэнергии в соответствии с метрологическими требованиями ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012, измерения и регистрации показателей качества электрической энергии (далее - ПКЭ), измерений и последующей обработки унифицированных аналоговых сигналов силы постоянного тока, выполнения функций релейной защиты и автоматики присоединениями 6-35 кВ.
Описание
Принцип действия терминалов основан на аналого-цифровом преобразовании (далее -АЦП) входных сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Основные функции, обеспечиваемые терминалами, следующие:
- релейная защита и автоматика;
- регистрация аварийных событий;
- измерение и расчет электрических параметров: частоты, напряжения и силы переменного тока, углов фазовых сдвигов, электрических мощностей, сетей с номинальной частотой 50 Гц;
- регистрация дискретных сигналов о состоянии оборудования;
- выдача команд управления;
- измерение с последующей обработкой унифицированных аналоговых сигналов силы постоянного тока в диапазонах от 0 до 5 мА, от -5 до +5 мА, от 4 до 20 мА, от -20 до +20 мА;
- измерение и учет электрической энергии;
- регистрация параметров показателей качества электрической энергии;
- оперативная блокировка коммутационных аппаратов;
- обмен данными и командами в цифровых протоколах передачи данных со смежными устройствами и системами;
- выполнение пользовательских алгоритмов;
- учет коммутационного ресурса высоковольтных выключателей.
Терминалы применяются в качестве устройств для построения систем релейной защиты и автоматики (РЗиА), автоматизированных систем управления технологическим процессом (АСУ ТП), систем сбора и передачи информации (ССПИ/ТМ), автоматизированных систем технического учета электроэнергии (АСТУЭ), автоматизированных систем коммерческого учета электроэнергии (АИИС КУЭ), контроля и регистрации ПКЭ на электрических подстанциях (ПС, РП, ТП), электростанциях, атомных станциях, объектах жилищно-коммунального хозяйства (ЖКХ) и других объектах энергетики.
Конструктивно терминалы представляют собой модульно-компонуемые устройства, изготавливаемые в едином корпусе промышленного исполнения, разработанном на основе стандарта «Евромеханика».
В зависимости от количества модулей расширения, входящих в состав терминалов, терминалы подразделяются на следующие исполнения:
- ARIS-23x5 обеспечивают возможность установки до пяти модулей расширения;
- ARIS-23x8 обеспечивают возможность установки до восьми модулей расширения.
В зависимости от назначения терминалы включают в свой состав:
- модули процессорные с дублированными портами Ethernet с поддержкой технологии резервирования PRP;
- модули дискретных выходов;
- модули дискретных входов/выходов;
- модули дискретных выходов;
- модули управления высоковольтным выключателем с функцией реле положения отключено/включено (РПО/РПВ) и контролем тока в цепях управления;
- модули коммуникационные (обеспечивающие последовательные интерфейсы RS-232, RS-485, Ethernet);
- модули аналоговых входов силы переменного тока, напряжения переменного тока с функцией измерений, учета, ПКЭ (опционально) (М1.4, М3.4, М4.4);
- модули аналоговых входов переменного тока, напряжения переменного тока с функцией РЗиА, измерений, учета (опционально) (P1.4 - P9.4);
- модуль волоконно-оптических датчиков (далее - ВОД) и дискретных входов (L1.4);
- модули аналоговых входов унифицированных аналоговых сигналов силы постоянного тока (модули G1.4);
- модуль системы обеспечения единого времени ГНСС (интегрирован в процессорный модуль);
- модуль беспроводной мобильной связи (2G/3G и, при комплектации соответствующим модемом, 4G);
- модули источников питания.
Состав терминала определяется на этапе заказа.
Структура условного обозначения исполнений терминалов:
|
1 |
2 |
3 |
4 |
5 |
6 | ||
|
ARIS |
— |
23 |
ab |
c.d-...-c.d |
-e |
-f |
-g |
где:
1 - обозначение линейки терминалов, где:
«23» - код линейки терминалов.
2 - конструктивное исполнение корпуса, где:
«a» - исполнение по составу модулей
0 - произвольный состав модулей;
1 .. 9 - фиксированный состав модулей;
«b» - типоразмер корпуса
5 - исполнение на пять модулей (4U);
8 - исполнение на восемь модулей (4U).
3 - перечень модулей в составе терминалов, где:
«с» - обозначение модулей, обеспечивающих метрологические характеристики терминалов, приведено в таблицах 4 - 10; полный перечень модулей приведен в руководстве по эксплуатации;
«d» - номер, определяющий типоразмер, равен 4.
4 - наличие интерфейса человек-машина (ИЧМ), где:
«e» - исполнение ИЧМ:
H0 - встраиваемый ИЧМ;
H1.x.x - выносной ИЧМ;
поле пустое - отсутствие ИЧМ.
5 - дополнительный функционал (при наличии нескольких опций перечисляется через точку) где:
«f» - обозначение дополнительного функционала из списка:
M - функция счетчика электроэнергии (активная электрическая энергия -класс 0,2S, реактивная электрическая энергия - класс 0,5) без функции ПКЭ, только при оснащении модулями Mx.4;
PM - функция счетчика электроэнергии (активная электрическая энергия -класс 0,2S, реактивная электрическая энергия - класс 0,5) без функции ПКЭ, только при оснащении модулями P5.4, P8.4;
PV - функция измерения параметров переменного напряжения с метрологическими характеристиками в соответствии с таблицей 10;
QS - функция прибора измерений ПКЭ (класс S по ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена, только при оснащении модулями M1.4;
QA - функция прибора измерений ПКЭ (класс A по ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена, только при оснащении модулями M3.4, М4.4.
6 - тип защиты, где:
«g» - обозначение функций РЗиА.
Заводской номер наносится на маркировочную этикетку терминалов типографским способом в виде цифрового кода.
Общий вид терминалов с указанием мест ограничения доступа к органам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба. Варианты пломбирования: поверительная наклейка (наносится на боковую панель терминала), заводская наклейка (наносится на винт крепления модуля) и свинцовая/пластиковая заводская пломба (пломбирование клеммника подключения внешних проводок).

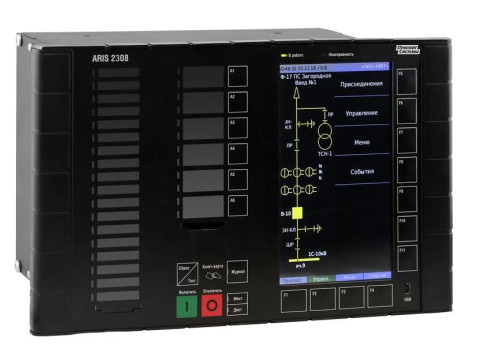

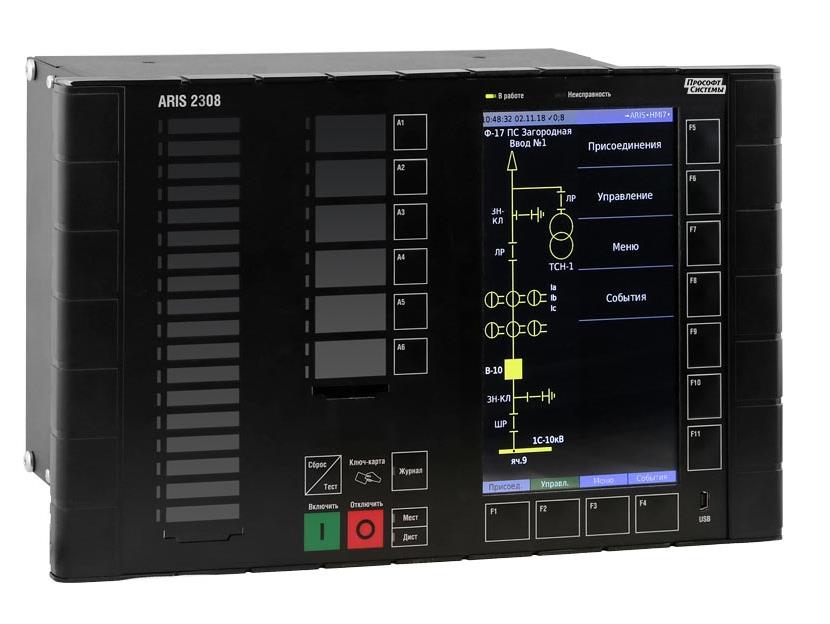

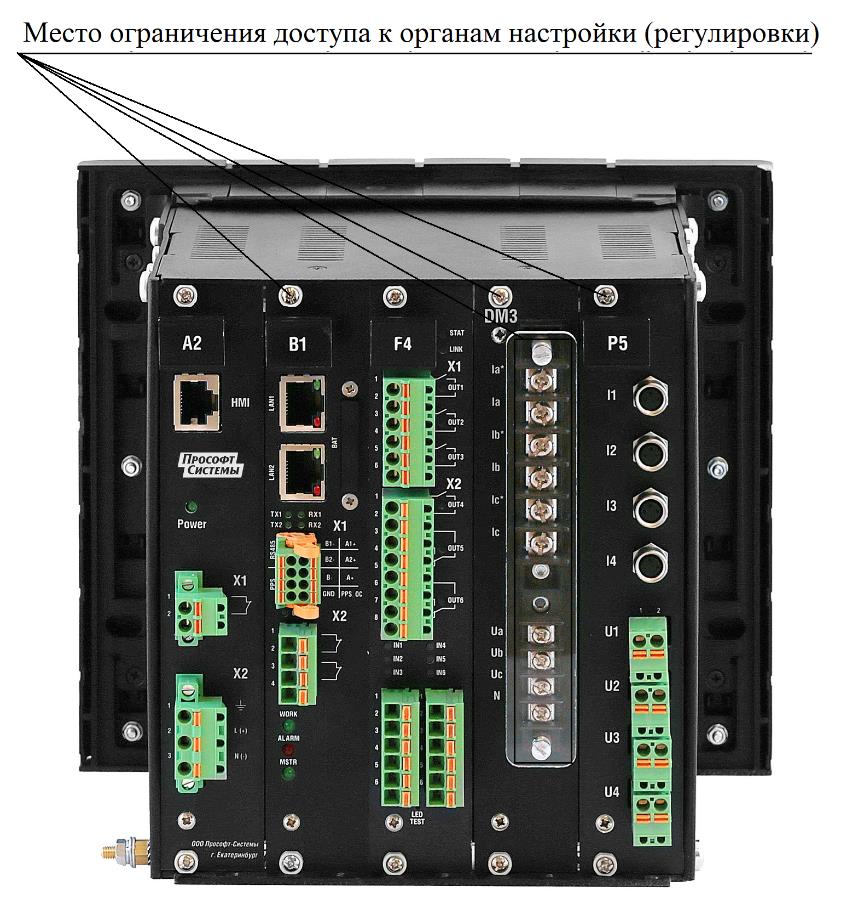

а) исполнение ARIS-23x8
Место нанесения заводского номера и знака утверждения типа
Место ограничения доступа к органам настройки (регулировки)
Место нанесения заводского номера и знака утверждения типа

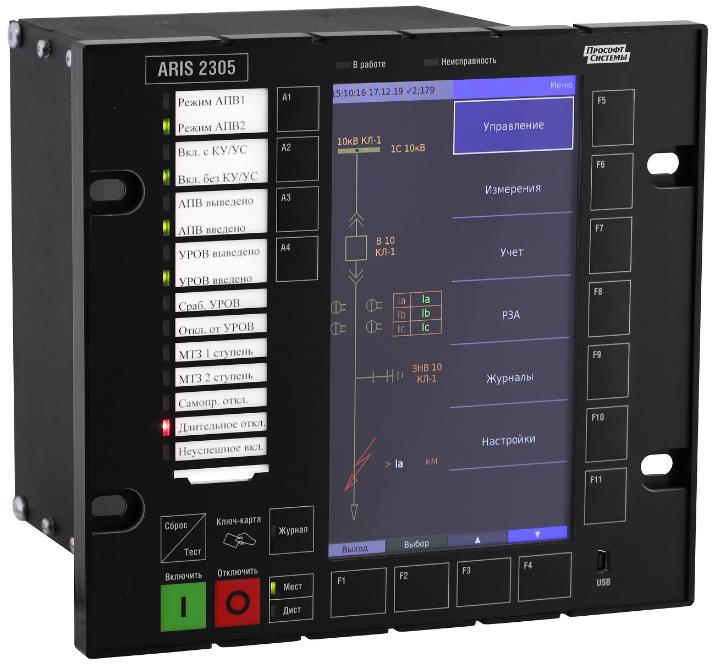

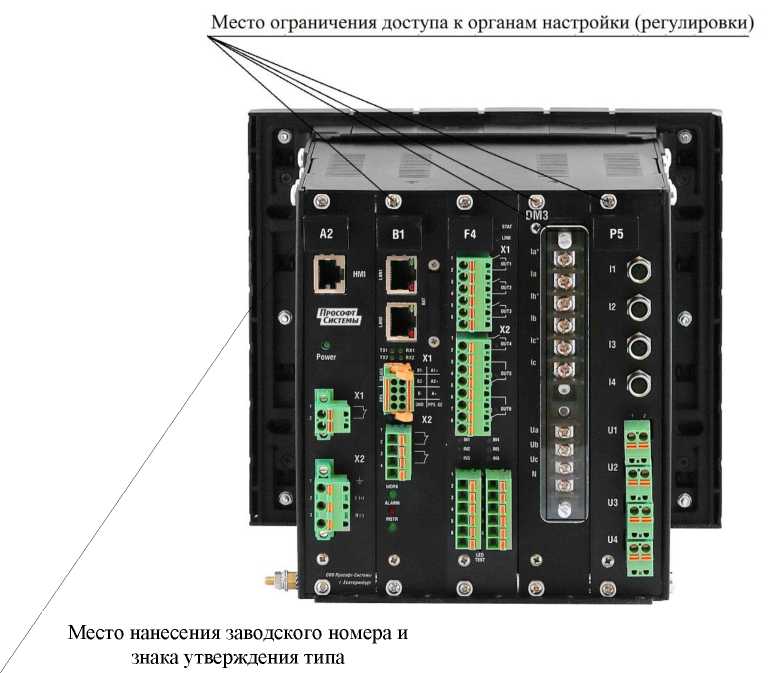

б) исполнение ARIS-23x5
Рисунок 1 - Общий вид терминалов с указанием мест ограничения доступа к органам настройки (регулировки), места нанесения знака утверждения типа и заводского номера
Программное обеспечение
В состав ПО терминалов входят:
- встроенное системное программное обеспечение (далее - СПО);
- прикладное ПО - программа-конфигуратор, Web-интерфейс.
Встроенное СПО делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть СПО может допускать изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части СПО.
Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Прикладное ПО не является метрологически значимым и предназначено для конфигурирования терминалов и просмотра текущих данных, получаемых и обрабатываемых терминалами.
Идентификационные данные метрологически значимой части ПО терминалов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО терминалов
|
Идентификационные данные (признаки) |
Значение | ||||
|
Встроенное СПО ARIS-23xx |
Встроенное ПО модулей М1.4 |
Встроенное ПО модулей М3.4, М4.4 |
Встроенное ПО модулей G1.4 |
Встроенное ПО модулей P5.4, P8.4, P9.4 | |
|
Идентификационное наименование ПО |
libecom.so |
libq_s.a |
libq_a.a |
libaimetrology _part.a |
libq_Px.a |
|
Номер версии (идентификационный номер) ПО |
М1.9 |
М1.9 |
М1.9 |
М1.9 |
М1.9 |
|
Цифровой идентификатор ПО |
756a3d3893 9805965e44 670905fc93d5 |
98fd608936 e377cdf555 67fbae4a91a9 |
6dc6e5f3af 15d7644461 40e303ae4ef0 |
69725cb713 b357b6a4a4 6660e43ebacc |
f936f6688b7054 5f3c1822f2c815 a526 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
MD5 |
MD5 |
MD5 |
MD5 |
Технические характеристики

Основные метрологические и технические характеристики терминалов приведены в таблицах 2 - 20.
Номинальные среднеквадратические значения переменного фазного напряжения: Uном = 57,7/220 В.
Номинальные среднеквадратические значения переменного междуфазного напряжения: UМФном= 100/380 В.
Номинальные среднеквадратические значения силы переменного тока Iном 1/5 А.
Базовый ток для модулей P5.4, P8.4 (опция PM) базовый ток Iб = 100 А, максимальный ток Iмакс = 2000 А.
Номинальное значение частоты переменного тока f =50 Гц.
Таблица 2 - Метрологические характеристики собственных часов
|
Наименование характеристики |
Значение |
|
Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени ГНСС или NTP с использованием PPS-сигнала, мс |
± 1 |
|
Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени PTP, мкс |
± 100 |
|
Пределы допускаемой погрешности хранения собственной шкалы времени (без коррекции от источника точного времени), с/сут |
± 1 |
Таблица 3 - Метрологические характеристики при измерении унифицированных сигналов
с помощью модулей G1.4
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений, % |
Средний температурный коэффициент, %/°С |
|
Сила постоянного тока, мА |
от - 20 до + 20 |
± 0,1 |
0,005 |
Таблица 4 - Метрологические характеристики при измерении параметров переменного тока по
|
классу S (по ГОСТ 30804.4.30-20 |
13) с помощью модулей M1.4 | ||
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); относительной (6); приведенной к номинальному значению (у) погрешности измерений 1) |
Средний температурный коэффициент, %/°С |
|
Частота переменного тока , f, Гц |
от 42,5 до 57,5 |
± 0,01 Гц (Л) |
- |
|
Среднеквадратическое значение фазного напряжения переменного тока Ua, Uв, Uс, В |
от 0,05- Uном до 1,5- Uном |
± 0,2 % (Y) |
0,01 |
|
Среднее среднеквадратических значений фазного напряжения переменного тока UФср, В |
от 0,05- Uном до 1,5- Uном |
± 0,35 % (Y) |
0,01 |
|
Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности U1ф, U2ф, U0Ф, В |
от 0,05- Uном до 1,5- Uном |
± 0,2 % (Y) |
0,01 |
|
Среднеквадратическое значение междуфазного напряжения переменного тока UAB, Uвс, UCA, В |
от 0,05- UМфном до 1,5- UМФном |
± 0,2 % (Y) |
0,01 |
|
Среднее среднеквадратических значений междуфазного напряжения переменного тока UмФср, В |
от 0,05- UМфном до 1,5- UМФном |
± 0,35 % (Y) |
0,01 |
|
Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности U1мф, U2мф, U0мф, В |
от 0,05- UМфном до 1,5- UМФном |
± 0,2 % (Y) |
0,01 |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); относительной (6); приведенной к номинальному значению (у) погрешности измерений 1) |
Средний температурный коэффициент, %/°С |
|
Среднеквадратическое значение силы переменного тока Ia, Iв, Iс, А |
от 0,01-1ном до 1,5-1ном |
± 0,2 % (Y) |
0,01 |
|
Среднее среднеквадратических значений силы переменного тока IФср, А |
от 0,01-1ном до 1,5' Iном |
± 0,35 % (Y) |
0,01 |
|
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности 11, 12, 10, А |
от 0,01-1ном до 1,5-1ном |
± 0,2 % (Y) |
0,01 |
|
Активная фазная и трехфазная электрическая мощность P а, Pв, Pс, P, Вт |
от 0,05- Uном до 1,5- Uном от 0,01" Iном до 1,5-1ном 0,25 < cosф < 1 |
± 0,4 % (6) для 0,011ном < I <0,05^Iном 0,8 < |cosф| < 1 ± 0,2 % (6) для 0,05-1ном < I < 1,5"Iном 0,8 < |cosф| < 1 ± 0,5 % (6) для 0,02’Iном < I <0,1Iном 0,5 < |cosф| < 0,8 ± 0,3 % (6) для 0,1*Iном < I < 1,5’Iном 0,5 < |cosф| < 0,8 ± 0,5 % (6) для 0,1"Iном < I < 1,5’Iном 0,25 < |^ф| < 0,5 |
0,02 |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); относительной (6); приведенной к номинальному значению (у) погрешности измерений 1) |
Средний температурный коэффициент, %/°С |
|
Реактивная фазная и трехфазная электрическая мощность Qa, Qв, Qс, Q, вар |
от 0,05- Uном до 1,5- Uном от 0,01-1ном до 1,5' Iном 0,25 < sinф < 1 |
± 0,75 % (6) для 0,02-1ном < I <0,05^ Iном 0,8 < |зшф| < 1 ± 0,5 % (6) для 0,05-1ном < I < 1,5’Iном 0,8 < |$1пф| < 1 ± 0,75 % (6) для 0,05-1ном < I < 0,1’Iном 0,5 < |Б1Пф| < 0,8 ± 0,5 % (6) для 0,1*Iном < I < 1,5’Iном 0,5 < |Б1Пф| < 0,8 ± 0,75 % (6) для 0,1*Iном < I < 1,5’Iном 0,25 < |Б1Пф| < 0,5 |
0,02 |
|
Полная фазная и трехфазная электрическая мощность Sа, Sв, Sс, S, В-А |
от 0,05- Uном до 1,5- Uном от 0,01-1ном до 1,5-1ном |
± 0,75 % (6) для 0,01-1ном < I < 0,05- Iном ± 0,5 % (6) для 0,05-1ном < I < 1,5’Iном |
0,02 |
|
Угол фазового сдвига между током и напряжением основной гармоники ф uia(1), ф UIB(1), фUIC(1), ° |
от - 180 до + 180 |
± 0,2° (Л) |
- |
|
Коэффициент мощности фазный cosфа, cosфв, cosфс |
от - 1,0 до + 1,0 |
± 0,01 (Л) |
- |
|
1) Применим термин «пределы допускаемой основной погрешности измерений» -при нормировании среднего температурного коэффициента для конкретной метрологической характеристики. | |||
Таблица 5 - Метрологические характеристики при измерении ПКЭ по классу S
(по ГОСТ 30804.4.30-2013) с помощью модулей M1.4 (опция QS)
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (А), относительной (6) погрешности измерений |
|
Отклонение частоты Af10, Гц |
от - 7,5 до + 7,5 |
± 0,01 Гц (А) |
|
Положительное отклонение фазного напряжения переменного тока SUAy (+), SUВу (+), SUСу (+), % |
от 0 до 20 |
± 0,2 % (А) |
|
Отрицательное отклонение фазного напряжения переменного тока SUAy (-), SUВу (-), SUСу (—), % |
от 0 до 20 |
± 0,2 % (А) |
|
Установившееся отклонение фазных напряжений переменного тока SUAy , SUВу , SUСу, % |
от - 20 до + 20 |
± 0,2 % (А) |
|
Коэффициент искажения синусоидальности кривой напряжения Kи (при Kи > 1,0), % |
от 1 до 45 |
± 5 % (6) |
|
Коэффициент искажения синусоидальности кривой напряжения Kи (при Kи < 1,0), % |
от 0 до 1 |
± 0,3 % (А) |
|
Коэффициент n-й гармонической составляющей напряжения KUsg,n (при Kusg,n > 1,0), где n = 2.. .40, % |
от 1 до 30 |
± 5 % (6) |
|
Коэффициент n-й гармонической составляющей напряжения KUsg, n (при Kusg,n < 1,0), где n = 2.. .40, % |
от 0 до 1 |
± 0,3 % (А) |
|
Коэффициент т-й интергармонической составляющей напряжения Kuisg, m (при KUisg,m > 1,0), где т = 2.. .39, % |
от 1 до 30 |
± 5 % (6) |
|
Коэффициент т-й интергармонической составляющей напряжения Kuisg, m (при KUisg,m < 1,0), где т = 2.. .39, % |
от 0 до 1 |
± 0,3 % (А) |
|
Коэффициент искажения синусоидальности кривой тока Ki (при Ki > 1,0), % |
от 1 до 45 |
± 5 % (6) |
|
Коэффициент искажения синусоидальности кривой тока Ki (при Ki < 1,0), % |
от 0 до 1 |
± 0,3 % (А) |
|
Коэффициент n-й гармонической составляющей силы переменного тока Kisg,n порядка (при Kisg,n > 1,0), где n = 2...40, % |
от 1 до 30 |
± 5 % (6) |
|
Коэффициент n-й гармонической составляющей силы переменного тока Kisg,n (при Kisg,n < 1,0), где n = 2.. .40, % |
от 0 до 1 |
± 0,3 % (А) |
|
Коэффициент несимметрии напряжений по обратной последовательности K2U, % |
от 0 до 20 |
± 0,2 % (А) |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (А), относительной (6) погрешности измерений |
|
Коэффициент несимметрии напряжений по нулевой последовательности Kои, % |
от 0 до 20 |
± 0,2 % (А) |
|
Длительность провала (прерывания) напряжения переменного тока 1пров, с |
от 0,02 до 60 |
± 0,02 с (А) |
|
Длительность перенапряжения tпер, с |
от 0,02 до 60 |
± 0,02 с (А) |
|
Коэффициент временного перенапряжения Kпер, отн.ед. |
от 0,01 до 30 |
± 1 % (6) |
|
Глубина провала напряжения SUпров, % |
от 10 до 95 |
± 1 % (6) |
Таблица 6 - Метрологические характеристики при измерении параметров переменного тока по классу A (по ГОСТ 30804.4.30-2013) с помощью модулей M3.4, M4.4
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (А); относительной (6); приведенной (у) 1) погрешности измерений 2) |
Средний температурный коэффициент, %/°С |
|
Частота переменного тока f, Гц |
от 42,5 до 57,5 |
± 0,01 Гц (А) |
- |
|
Среднеквадратическое значение фазного напряжения переменного тока Ua, Uв, Uс, В |
от 0,01* Uном до 1,5-Uном |
± 0,1 % (Y) |
0,01 |
|
Среднее среднеквадратических значений фазного напряжения переменного тока UФср, В |
от 0,01* Uном до 1,5' Uном |
± 0,1 % (Y) |
0,01 |
|
Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности U1ф, U2Ф, U0Ф, В |
от 0,01* Uном до 1,5-Uном |
± 0,1 % (Y) |
0,01 |
|
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Uвс, Uca, В |
от 0,01- UМФном до 1,5- UМФном |
± 0,1 % (у) |
0,01 |
|
Среднее среднеквадратических значений междуфазного напряжения переменного тока UМФср, В |
от 0,01- UМФном до 1,5- UМФном |
± 0,1 % (у) |
0,01 |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (А); относительной (6); приведенной (у) 1) погрешности измерений 2) |
Средний температурный коэффициент, %/°С |
|
Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности U1мф, U2мф, U0МФ, В |
от 0,01- UМФном до 1,5- UМФном |
± 0,1 % (у) |
0,01 |
|
Среднеквадратическое значение силы переменного тока Ia, Iв, Iс, А |
от 0,01-1ном до 1,5-1ном |
± 0,1 % (у) |
0,01 |
|
Среднее среднеквадратических значений силы переменного тока IФср, А |
от 0,01-1ном до 1,5-1ном |
± 0,1 % (y) |
0,01 |
|
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности 11, 12, 10, А |
от 0,01-1ном до 1,5-1ном |
± 0,1 % (y) |
0,01 |
|
Активная фазная и трехфазная электрическая мощность PA, Pв, Pс, P, Вт |
от 0,01" Uном до 1,5-Uном от 0,01-1ном до 1,5-1ном 0,25 < cosф < 1 |
± 0,4 % (6) для 0,01*Iном < I < 0,05*Iном 0,8 < |cosф| < 1 ± 0,2 % (6) для 0,05-1ном < I < 1,5"Iном 0,8 < |cosф| < 1 ± 0,5 % (6) для 0,02*Iном < I < 0,1*Iном 0,5 < |cosф| < 0,8 ± 0,3 % (6) для 0,1Iном < I < 1,5'Iном 0,5 < |cosф| < 0,8 ± 0,5 % (6) для 0,1Iном < I < 1,5'Iном 0,25 < |^ф| < 0,5 |
0,02 |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (А); относительной (6); приведенной (у) 1) погрешности измерений 2) |
Средний температурный коэффициент, %/°С |
|
Реактивная фазная и трехфазная электрическая мощность Qa, Qв, Qс, Q, вар |
от 0,01* Uном до 1,5-Uном от 0,01-1ном до 1,5-1ном 0,25 < sinф < 1 |
± 0,75 % (6) для 0,02*1ном < I < 0,05*1ном 0,8 < |Б1Пф| < 1 ± 0,5 % (6) для 0,05-1ном < I < 1,5-1ном 0,8 < |Б1Пф| < 1 ± 0,75 % (6) для 0,05^Iном < I < 0,1’Iном 0,5 < |зшф| < 0,8 ± 0,5 % (6) для 0,1Iном < I < 1,5’Iном 0,5 < |$1пф| < 0,8 ± 0,75 % (6) для 0,1Iном < I < 1,5'Iном 0,25 < |$1пф| < 0,5 |
0,02 |
|
Полная фазная и трехфазная электрическая мощность 5A, 5в, 5с, 5, В-А |
от 0,01- Uном до 1,5-Uном от 0,01-1ном до 1,5-1ном |
± 0,75 % (6) для 0,01*Iном < I < 0,05*Iном ± 0,5 % (6) для 0,05-1ном < I < 1,5-1ном |
0,02 |
|
Активная электрическая мощность прямой, обратной и нулевой последовательности P1, P2, Pо, Вт |
от 0,01" Uном до 1,5-Uном от 0,01-1ном до 1,5-1ном 0,25 < cosф < 1 |
± 0,75 % (6) для 0,01"Iном < I < 0,05-1ном 0,8 < |cosф| < 1 ± 0,5 % (6) для 0,05-1ном < I < 1,5-1ном 0,8 < |cosф| < 1 ± 0,75 % (6) для 0,02-1ном < I < 0,1"Iном 0,5 < |cosф| < 0,8 ± 0,5 % (6) для 0,1Iном < I < 1,5'Iном 0,5 < |cosф| < 0,8 ± 0,75 % (6) для 0,1Iном < I < 1,5'Iном 0,25 < |cosф| < 0,5 |
0,02 |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (А); относительной (6); приведенной (у) 1) погрешности измерений 2) |
Средний температурный коэффициент, %/°С |
|
Реактивная электрическая мощность прямой, обратной и нулевой последовательности Q1, Q2, Qо, вар |
от 0,01* Uном до 1,5-Uном от 0,01-1ном до 1,5-1ном 0,25 < sinф < 1 |
± 3,0 % (6) |
0,02 |
|
Полная электрическая мощность прямой, обратной и нулевой последовательности S1, S2, S0, В-А |
от 0,01- Uном до 1,5-Uном от 0,01-1ном до 1,5-1ном |
± 3,0 % (6) |
0,02 |
|
Коэффициент мощности фазный cosфA, cosфB, cosфC |
от - 1,0 до + 1,0 |
± 0,01 (А) |
- |
|
Коэффициент мощности средний по трем фазам СО8ф ср |
от - 1,0 до + 1,0 |
± 0,01 (А) |
- |
|
1) Для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к верхней границе диапазона измерений (1,5-1ном). 2) Применим термин «пределы допускаемой основной погрешности измерений» -при нормировании среднего температурного коэффициента для конкретной метрологической характеристики. | |||
Таблица 7 - Метрологические характеристики при измерении ПКЭ по классу A
(по ГОСТ 30804.4.30-2013) с помощью модулей M3.4, M4.4 (опция QA)____________________
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (А); относительной (6); приведенной (у) 1) погрешности измерений |
|
Отклонение частоты Af10, Гц |
от - 7,5 до + 7,5 |
± 0,01 Гц (А) |
|
Положительное отклонение фазного напряжения переменного тока SUАу (+), 3Uву (+), 3Uсу (+), % |
от 0 до 50 |
± 0,1 % (А) |
|
Положительное отклонение междуфазного напряжения переменного тока 3UАВу(+), SUВСу(+), SUСАу(+), % |
от 0 до 50 |
± 0,1 % (А) |
|
Отрицательное отклонение фазного напряжения переменного тока SUАу (-), 3Uву (-), 8Uсу (-), % |
от 0 до 90 |
± 0,1 % (А) |
|
Отрицательное отклонение междуфазного напряжения переменного тока 3UАВу(-), SUВСу(-), SUСАу(-), % |
от 0 до 90 |
± 0,1 % (А) |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); относительной (6); приведенной (у) 1) погрешности измерений |
|
Установившееся значение отклонения фазных напряжений переменного тока 6Uау, 3UВу , 3UСу, % |
от -20 до +20 |
± 0,2 % (Л) |
|
Установившееся значение отклонения междуфазного напряжения переменного тока 3UМФу, % |
от -20 до +20 |
± 0,2 % (Л) |
|
Кратковременная доза фликера фазного и междуфазного напряжения переменного тока P st, отн. ед. |
от 0,2 до 10 |
± 5 % (6) |
|
Длительная доза фликера фазного и междуфазного напряжения переменного тока P Lt, отн. ед. |
от 0,2 до 10 |
± 5 % (6) |
|
Длительность прерывания фазного и междуфазного напряжения переменного тока tпрер, с |
от 0,02 до 60 |
± 0,02 с (Л) |
|
Длительность провала фазного и междуфазного напряжения переменного тока tпров, с |
от 0,02 до 60 |
± 0,02 с (Л) |
|
Длительность фазного и междуфазного перенапряжения переменного тока tпер, с |
от 0,02 до 60 |
± 0,02 с (Л) |
|
Глубина фазного и междуфазного провала напряжения переменного тока 6Uпров, % |
от 10 до 95 |
± 0,2 % (Л) |
|
Остаточное значение при провале фазного и междуфазного напряжения переменного тока U-es, В |
от 0,01* Uном до 0,9- Uном |
± 0,2 % (у) |
|
Коэффициент временного перенапряжения для фазных и междуфазных напряжений переменного тока Кпер, отн.ед. |
от 1,1 до 1,5 |
± 0,002 отн. ед (Л) |
|
Максимальное значение напряжения переменного тока для фазного и междуфазного перенапряжения Uпер, В |
от 1,1- Uном до 1,5-Uном |
± 0,2 % (y) |
|
Среднеквадратическое значение фазного напряжения переменного тока основной частоты Ua(1), Ub(1), UC(i), В |
от 0,01* Uном до 1,5-Uном |
± 0,1 % (y) |
|
Среднеквадратическое значение гармонической составляющей фазного напряжения переменного тока порядка n, где n = 2...50, Usg,n, В |
от 0,001 U1 до 0,3- UI |
± 5 % (6) при Usg,n > 0,01 U1 ± 0,05 % (y) при Usg,n < 0,01 U1 |
|
Среднеквадратическое значение интергармонической составляющей фазного напряжения переменного тока порядка т, где т = 1.49, Uisg,m, В |
от 0,001 U1 до 0,3- UI |
± 5 % (6) при Uisgm > 0,01- U1 ± 0,05 % (y) при Uisg,m < 0,01- U1 |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); относительной (6); приведенной (у) 1) погрешности измерений |
|
Коэффициент искажения синусоидальности кривой фазного напряжения переменного тока Kи, % |
от 0,1 до 50 |
± 5 % (6) при Kи > 1,0 % ± 0,05 % (Д) при Kи < 1,0 % |
|
Коэффициент гармонической составляющей фазного напряжения переменного тока порядка п, где п = 2.50, KUsg,n, % |
от 0 до 30 |
± 5 % (6) при KUsg,n > 1,0 % ± 0,05 % (Д) при KUsg,n < 1,0 % |
|
Коэффициент интергармонической составляющей фазного напряжения переменного тока порядка т, где т = 1.49, KUisg,m, % |
от 0 до 30 |
± 5 % (6) при KUisg,m > 1,0 % ± 0,05 % (Д) при KUisg,m < 1,0 % |
|
Среднеквадратическое значение междуфазного напряжения переменного тока основной частоты Uab(1), Ubc(1), Uca(1), В |
от 0,01" UМФном до 1,5" UМФном |
± 0,1 % (у) |
|
Среднеквадратическое значение гармонической составляющей междуфазного напряжения переменного тока порядка п, где п = 2.50, Uмфsg,n, В |
от 0,001- U1мф до 0,3" U1мф |
± 5 % (6) при Uмфsg,n > 0,01" U1мф ± 0,05 % (у) при Uмфsg,n < 0,01" U1мф |
|
Среднеквадратическое значение интергармонической составляющей междуфазного напряжения переменного тока порядка т, где т = 1.49, имфisg,m, В |
от 0,001- U1мф до 0,3" U1мф |
± 5 % (6) при имфisg,m > 0,01" U1мф ± 0,05 % (у) при имфisg,m < 0,01" U1мф |
|
Коэффициент искажения синусоидальности кривой междуфазного напряжения переменного тока Kимф, % |
от 0,1 до 50 |
± 5 % (6) при Kимф > 1,0 % ± 0,05 % (Д) при Kимф < 1,0 % |
|
Коэффициент гармонической составляющей междуфазного напряжения переменного тока порядка п, где п = 2.50, KUмфsg,n, % |
от 0 до 30 |
± 5 % (6) при KUмфsg,n > 1,0 % ± 0,05 % (Д) при KUмфsg,n < 1,0 % |
|
Коэффициент интергармонической составляющей междуфазного напряжения переменного тока порядка т, где т = 1.49, KUмфisg,m, % |
от 0 до 30 |
± 5 % (6) при KUмфisg,m > 1,0 % ± 0,05 % (Д) при KUмфisg,m < 1,0 % |
|
Среднеквадратическое значение силы переменного тока основной частоты Ia(1), IВ(1), IС(1), А |
от 0,01- Iном до 1,5" Iном |
± 0,1 % (у) |
|
Среднеквадратическое значение гармонической составляющей силы переменного тока порядка п, где п = 2.50, Isg,n, А |
от 0,0005^ 11 до 0,3" II |
± 5 % (6) при Isg,n > 0,03- 11 ± 0,15 % (у) при Isg,n < 0,03" 11 |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); относительной (6); приведенной (у) 1) погрешности измерений |
|
Среднеквадратическое значение интергармонической составляющей силы переменного тока порядка т, где т = 1.49, Iisg,m, А |
от 0,0005^11 до 0,3-11 |
± 5 % (6) при Iisg,m > 0,03-11 ± 0,15 % (Y) при Iisg,m n < 0,03-11 |
|
Коэффициент искажения синусоидальности кривой тока Ki, % |
от 0 до 50 |
± 5 % (6) при Ki > 3,0 % ± 0,15 % (Д) при Ki < 3,0 % |
|
Коэффициент гармонической составляющей силы переменного тока порядка п, где п = 2.50, Kisg,n, % |
от 0 до 30 |
± 5 % (6) при Kisg,n > 3,0 % ± 0,15 % (Д) при Kisg,n < 3,0 % |
|
Коэффициент интергармонической составляющей силы переменного тока порядка т, где т = 1.49, Kiisg,m, % |
от 0 до 30 |
± 5 % (6) при KIisg,m > 1,0 % ± 0,15 % (Д) при KIisg,m < 1,0 % |
|
Коэффициент несимметрии напряжений по обратной последовательности K2u, % |
от 0 до 20 |
± 0,15 % (Л) |
|
Коэффициент несимметрии напряжений по нулевой последовательности Kои, % |
от 0 до 20 |
± 0,15 % (Л) |
|
Коэффициент несимметрии токов по обратной последовательности K21, % |
от 0 до 20 |
± 0,3 % (Л) при 0,05-1ном < I < 1,5-1ном |
|
Коэффициент несимметрии токов по нулевой последовательности Koi, % |
от 0 до 20 |
± 0,3 % (Л) при 0,05-1ном < I < 1,5-1ном |
|
Угол фазового сдвига между фазными напряжениями основной гармоники ф UAB(l), ф UBC(l), ф UCA(l), ° |
от - 180 до + 180 |
± 0,1° (Л) |
|
Угол фазового сдвига между междуфазными напряжениями основной гармоники ф u(ab-bc)(1), ф и(вс-СА)(1), ф U(CA-AB)(1), ° |
от - 180 до + 180 |
± 0,1° (Л) |
|
Угол фазового сдвига между током и напряжением основной гармоники фUIA(l), фUIB(l), фUIC(l), ° |
от - 180 до + 180 |
± 0,1° (Л) при 0,1- Iном < I < 1,5-1ном ± 0,5° (Л) при 0,01-1ном < I < 0,1-1ном |
|
Угол фазового сдвига между фазным током и напряжением гармонической составляющей порядка п (п = 2.50), ф UIA(n), ф UIB(n), ф UIC(n), ° |
от - 180 до + 180 |
± 3° (Л)при 0,5-1ном < I < 1,5-1ном KI(n) > 5 %, KU(n) > 5 % ± 5° (Л)при 0,5-1ном < I < 1,5-1ном 1 % < KI(n) < 5 % 1 % < KU(n) < 5 % ± 5° (Л)при 0,1-1ном < I < 0,5-1ном KI(n) > 5 %, KU(n) > 5 % |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); относительной (6); приведенной (у) 1) погрешности измерений |
|
Угол фазового сдвига между фазными токами основной гармоники фIAB(1), фIBC(1), фICA(1), ° |
от - 180 до + 180 |
± 0,3° (Л) при 0,1'Iном < I < 1,5'Iном ±1° (Л)при 0,011ном < I < 0,1 • Iном |
|
Угол фазового сдвига между током и напряжением прямой последовательности ф U1I1, ° |
от - 180 до + 180 |
± 0,5° (Л) при 0,1' Iном < I < 1,5'Iном ± 5° (Л)при 0,011ном < I < 0,1 • Iном |
|
Угол фазового сдвига между током и напряжением нулевой, обратной последовательностей фuoio, фU2I2, ° |
от - 180 до + 180 |
± 3° (Л) |
|
1) Для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к верхнему пределу диапазона измерений (1,5-1ном). | ||
Таблица 8 - Метрологические характеристики при измерении параметров переменного тока
|
с помощью модулей Р5.4, Р8.4 (опция PM) | ||
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); относительной (6); приведенной к номинальному значению (у) погрешности измерений |
|
Частота переменного тока , f, Гц 1) |
от 45 до 55 |
± 0,01 Гц (Л) |
|
Среднеквадратическое значение фазного напряжения переменного тока Ua, Uв, Uс, В |
от 0,05- Uном до 1,5- Uном от 0,05- Uном до 3,0- Uном 2) |
± 0,2 % (Y) |
|
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Uвс, Uca, В |
от 0,05- Uном до 1,5- Uном от 0,05- Uном до 3,0- Uном 2) |
± 0,2 % (Y) |
|
Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности U1, U2, Uо, В |
от 0,05- Uном до 1,5- Uном от 0,05- Uном до 3,0- Uном 2) |
± 0,2 % (Y) |
|
Среднеквадратические значения силы переменного тока измерительных каналов I1, I2, I3, А 1) |
от 1,5 до 2000 |
± 2 % (5) при 1,5 А < I < 7,5 А ± 1 % (5) при 7,5 А < I < 15 А ± 0,2 % (5) при 15 А < I < 2000 А |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); относительной (6); приведенной к номинальному значению (у) погрешности измерений |
|
Среднеквадратические значения силы переменного тока измерительного канала I4, А 1) |
от 1,5 до 700 |
± 2 % (5) при 1,5 А < I < 7,5 А ± 1 % (5) при 7,5 А < I < 15 А ± 0,2 % (5) при 15 А < I < 700 А |
|
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности 11, 12, Iо, А 1) |
от 1,5 до 2000 |
± 0,75 % (5) при 1,5 А < I < 7,5 А ± 0,2 % (5) при 7,5 А < I < 2000 А |
|
Активная фазная и трехфазная электрическая мощность Pa, Pв, Pс, P, Вт 1) |
от 0,05- Uном до 1,5- Uном 1,5 < I < 2000 0,25 < cosф < 1 |
± 0,4 % (6) для 1,5 А < I < 7,5 А; 0,8 < |cosф| < 1 ± 0,2 % (6) для 7,5 А < I < 2000 А; 0,8 < |cosф| < 1 ± 0,5 % (6) для 1,5 А < I < 7,5 А; 0,5 < |cosф| < 0,8 ± 0,3 % (6) для 7,5 А < I < 2000 А; 0,5 < |cosф| < 0,8 ± 0,5 % (6) для 7,5 А < I < 2000 А; 0,25 < |^ф| < 0,5 |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); относительной (6); приведенной к номинальному значению (у) погрешности измерений |
|
Реактивная фазная и трехфазная электрическая мощность Qa, Qв, Qс, Q, вар 1) |
от 0,05- Uном до 1,5- Uном 1,5 < I < 2000 0,25 < sinф < 1 |
± 0,75 % (6) для 1,5 А < I < 7,5 А; 0,8 < |зшф| < 1 ± 0,5 % (6) для 7,5 А < I < 2000 А; 0,8 < |$1пф| < 1 ± 0,75 % (6) для 1,5 А < I < 7,5 А; 0,5 < |Б1Пф| < 0,8 ± 0,5 % (6) для 7,5 А < I < 2000 А; 0,5 < |Б1Пф| < 0,8 ± 0,75 % (6) для 7,5 А < I < 2000 А; 0,25 < |$1пф| < 0,5 |
|
Полная фазная и трехфазная электрическая мощность Sa, Sв, Sс, S, ВА 1) |
от 0,05- Uном до 1,5- Uном 1,5 < I < 2000 |
± 0,75 % (6) для 1,5 А < I < 7,5 А; ± 0,5 % (6) для 7,5 А < I < 2000 А; |
|
Угол фазового сдвига между током и напряжением основной гармоники, фи1А(1), фи1В(1), фитод, ° 1) |
от - 180 до + 180 |
± 0,5° (Л) при 1,5 А < I < 7,5 А ± 0,2° (Л) при 7,5 А < I < 2000 А |
|
Коэффициент мощности фазный COSфA, cosфв, cosфс 1) |
от - 1,0 до + 1,0 |
± 0,01 (Л) |
|
1) Метрологические характеристики модулей Р5.4, Р8.4 определяют с использованием датчиков тока (катушек Роговского), поставляемых в комплекте с терминалом; 2) Для модулей Р8.4 | ||
Таблица 9 - Метрологические характеристики при измерении параметров переменного
|
напряжения с помощью модулей Р9.4 (опция ' |
PV) | |
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой: абсолютной (Л); приведенной к номинальному значению (у) погрешности измерений |
|
Среднеквадратическое значение фазного напряжения переменного тока Ua, Uв, Uс, В |
от 0,05- Uном до 1,5- Uном |
± 0,2 % (Y) |
|
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Uвс, Uca, В |
от 0,05 • Uном до 1,5- Uном |
± 0,2 % (у) |
|
Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности U1, U2, U0, В |
от 0,05 • Uном до 1,5- Uном |
± 0,2 % (y) |
|
Частота переменного тока f, Гц |
от 45 до 55 |
± 0,01 Гц (Л) |
Таблица 10 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направления с симметричными нагрузками для терминала класса точности 0,2S (опция М, PM)
|
Значение силы переменного тока, А 1) |
Коэффициент мощности COSф |
Пределы допускаемой относительной основной погрешности измерений, % |
|
0,011ном/б < I < 0,05’Iном/б |
1,0 |
± 0,4 |
|
0,05’Iном/б < I < Iмакс |
± 0,2 | |
|
0,02-1ном/б < I < 0,10-1ном/б |
0,5 (инд.) 0,8 (емк.) |
± 0,5 |
|
0,10' Iном/б < I < Iмакс |
± 0,3 | |
|
0,10’ Iном/б < I < Iмакс |
0,25 (инд.) 0,5 (емк.) |
± 0,5 |
|
1) Здесь и далее, номинальное значение силы переменного тока (Iном) применяется для опции М, базовый ток (Iб) применяется для опции PM | ||
Таблица 11 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для терминала класса точности 0,2S (опция М, PM)
|
Значение силы переменного тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной основной погрешности измерений, % |
|
0,05'Iном/б < I < Iмакс |
1,0 |
± 0,3 |
|
0,10’ Iном/б < I < Iмакс |
0,5 (инд.) |
± 0,4 |
Таблица 12 - Пределы допускаемой относительной основной погрешности измерений
реактивной электрической энергии прямого и обратного направления с симметричными нагрузками для терминала класса точности 0,5 (опция М, PM)______________________________
|
Значение силы переменного тока, А |
Коэффициент simp |
Пределы допускаемой относительной основной погрешности измерений, % |
|
0,02-1ном/б < I < 0,05-1ном/б |
1 |
± 0,8 |
|
0,05'Iном/б < I < Iмакс |
± 0,5 | |
|
0,02-1ном/б < I < 0,10-1ном/б |
0,5 |
± 0,8 |
|
0,10' Iном/б < I < Iмакс |
± 0,5 | |
|
0,10'Iном/б < I < Iмакс |
0,25 |
± 0,8 |
Таблица 13 - Пределы допускаемой относительной основной погрешности измерений
реактивной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для терминала класса точности 0,5 (опция М, PM)
|
Значение силы переменного тока, А |
Коэффициент simp |
Пределы допускаемой относительной основной погрешности измерений, % |
|
0,05'Iном/б < I < Iмакс |
1,0 |
± 0,8 |
|
0,10'Iном/б < I < Iмакс |
0,5 (инд./емк.) |
Таблица 14 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2S при изменении напряжения питания (опция М, PM)
|
Напряжение питания, В |
Значение силы переменного тока при симметричной нагрузке, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности измерений, % |
|
от 0,9- Uном до 1,15-Uном |
0,05'Iном/б < I < Iмакс |
1,0 |
± 0,1 |
|
от 0,9- Uном до 1,15-Uном |
0,10' Iном/б < I < Iмакс |
0,5 (инд.) |
± 0,2 |
Таблица 15 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2S при изменении частоты питания (опция М, PM)
|
Частота питания, Гц |
Значение силы переменного тока при симметричной нагрузке, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности измерений, % |
|
от 47,5 до 52,5 |
0,05'Iном/б < I < Iмакс |
1,0 |
± 0,1 |
|
от 47,5 до 52,5 |
0,10'Iном/б < I < Iмакс |
0,5 (инд.) |
Таблица 16 - Средний температурный коэффициент измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2S (опция М, PM)
|
Значение силы переменного тока, А |
Коэффициент мощности COSф |
Средний температурный коэффициент, %/°С |
|
0,05'Iном/б < I < Iмакс |
1,0 |
0,01 |
|
0,10' Iном/б < I < Iмакс |
0,5 (инд.) |
0,02 |
Таблица 17 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 при изменении напряжения питания (опция М, PM)___________________________
|
Напряжение питания, В |
Значение силы переменного тока при симметричной нагрузке, А |
Коэффициент simp |
Пределы допускаемой относительной дополнительной погрешности измерений, % |
|
от 0,9- Uном до 1,15-Uном |
0,05'Iном/б < I < Iмакс |
1,0 |
± 0,3 |
|
от 0,9- Uном до 1,15-Uном |
0,10'Iном/б < I < Iмакс |
0,5 (инд./емк.) |
± 0,5 |
Таблица 18 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 при изменении частоты питания (опция М, PM)
|
Частота питания, Гц |
Значение силы переменного тока при симметричной нагрузке, А |
Коэффициент simp |
Пределы допускаемой относительной дополнительной погрешности измерений, % |
|
от 47,5 до 52,5 |
0,05'Iном/б < I < Iмакс |
1,0 |
± 0,8 |
|
от 47,5 до 52,5 |
0,10' Iном/б < I < Iмакс |
0,5 (инд.) |
Таблица 19 - Средний температурный коэффициент измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 (опция М, PM)
|
Значение силы переменного тока, А |
Коэффициент simp |
Средний температурный коэффициент, %/°С |
|
0,05'Iном/б < I < Iмакс |
1,0 |
0,03 |
|
0,10' Iном/б < I < Iмакс |
0,5 (инд./емк.) |
0,05 |
Таблица 20 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Стартовый ток (чувствительность) для терминалов с опцией «М», «QS», «QA», A |
0,001-1ном |
|
Стартовый ток (чувствительность) для терминалов с опцией «PM», A |
0,5 |
|
Параметры сети питания 1): - напряжение переменного тока при частоте от 47 до 63 Г ц, В - напряжение постоянного тока, В |
от 176 до 264 от 176 до 264, от 18 до 36 |
|
Наименование характеристики |
Значение |
|
Мощность потребления по цепи питания, Вт (В^А), не более |
30 для исполнения ARIS-23x5 45 для исполнения ARIS-23x8 |
|
Мощность потребления по цепям измерения напряжения, БА, не более |
0,1 |
|
Мощность потребления по цепям измерения тока, БА, не более |
0,1 |
|
Степень защиты оболочки по ГОСТ 14254-2015: - для корпуса - для лицевой панели |
IP20 IP55 |
|
Габаритные размеры (высотахширинахглубина) со встроенным ИЧМ, мм, не более: - для исполнения ARIS-23x5 - для исполнения ARIS-23x8 |
197x214x186 197x305x186 |
|
Масса, кг, не более: - для исполнения ARIS-23x5 (со встроенным ИЧМ) - для исполнения ARIS-23x8 (со встроенным ИЧМ) |
4,0 (4,9) 5,0 (6,5) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - высота над уровнем моря, м, не более |
от + 15 до + 35 80 1000 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - допустимая относительная влажность воздуха при эксплуатации при температуре +25 °С, %, не более - высота над уровнем моря, м, не более |
от - 40 до + 55 80 3000 |
|
Среднее время наработки на отказ, ч |
160 000 |
|
Средний срок службы, лет |
25 |
|
1) Параметры сети питания определяются используемым модулем источника питания. | |
Знак утверждения типа
наносится на боковую панель терминалов в виде наклейки любым технологическим способом, на титульный лист руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 21 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Терминал релейной защиты и автоматики многофункциональный для сетей 6-35 кБ ARIS-23xx |
ПБКМ.421451.301 |
1 шт. |
|
Помехозащищенный фильтр |
PF24 100 W |
1 шт. |
|
Помехозащищенный фильтр |
PF220 100 W |
1 шт. |
|
Документация на USB флэш-накопителе или CD-диске в составе: Руководство по эксплуатации Руководство по эксплуатации. |
ПБКМ.421451.301 РЭ |
1 экз. 1) |
|
Наименование |
Обозначение |
Количество |
|
Функции РЗиА линии 6-35 кВ Руководство по эксплуатации. Функции РЗиА ввода 6-35 кВ Руководство по эксплуатации. Функции РЗиА секционного выключателя 6-35 кВ Руководство по эксплуатации. Функции РЗиА трансформатора напряжения 6-35 кВ Терминалы релейной защиты и автоматики многофункциональные 6-35кВ ARIS-23xx. Инструкция эксплуатационная специальная Устройство человеко-машинного взаимодействия (ИЧМ). Инструкция эксплуатационная специальная Методические указания по расчету уставок Методика поверки Копия сертификата об утверждении типа СИ Копия описания типа |
ПБКМ.421451.301 РЭ1 ПБКМ.421451.301 РЭ2 ПБКМ.421451.301 РЭ3 ПБКМ.421451.301 РЭ4 ПБКМ.421451.301 ИС ПБКМ.421451.301 ИС1 ПБКМ.421451.301 РРУ1 --- |
1 экз. 1) 2) 1 экз. 1) 2) 1 экз. 1) 2) 1 экз. 1) 2) 1 экз. 1) 1 экз. 1) 1 экз. 1) 1 экз. 1) 4) 1 экз. 1) 4) 1 экз. 1) 4) |
|
Формуляр |
ПБКМ.421451.301 ФО |
1 экз. |
|
Электронная ключ-карта |
EKey.1 |
1 шт. |
|
Запасные части и инструментальные принадлежности по ведомости ЗИП |
- |
1 комплект 3) |
|
1) На партию ARIS-23xx поставляется один USB флэш-накопитель или CD-диск. 2) Комплект документации определяется типом поставляемого терминала. 3) Состав комплекта ЗИП определяется по согласованию с Заказчиком. 4) Поставляется по требованию Заказчика. | ||
Сведения о методах измерений
приведены в п. 1.4 ПБКМ.421451.301 РЭ «Терминалы релейной защиты и автоматики
многофункциональные для сетей 6 - 35 кВ ARIS-23xx. Руководство по эксплуатации».
