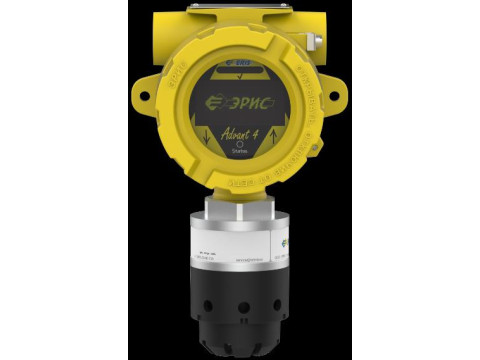

Газоанализаторы стационарные Advant
| Номер в ГРСИ РФ: | 81093-20 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "ЭРИС", г.Чайковский |
Газоанализаторы стационарные Advant (далее - газоанализаторы) предназначены для измерения и передачи информации о массовой концентрации и (или) объемной доли горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов, летучих органических соединений и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81093-20 |
| Наименование | Газоанализаторы стационарные |
| Модель | Advant |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 31.12.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС"), г. Чайковский, Пермский край
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2130 |
| Найдено поверителей | 19 |
| Успешных поверок (СИ пригодно) | 2101 (99%) |
| Неуспешных поверок (СИ непригодно) | 29 (1%) |
| Актуальность информации | 21.12.2024 |
Поверители
Скачать
| 81093-20: Описание типа СИ | Скачать | 1022.6 КБ | |
| 81093-20: Методика поверки МП 22-221-2020 | Скачать | 2.1 MБ |
Описание типа
Назначение
Газоанализаторы стационарные Advant (далее - газоанализаторы) предназначены для измерения и передачи информации о массовой концентрации и (или) объемной доли горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов, летучих органических соединений и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Описание
Принцип действия газоанализаторов оптический, термокаталитический, электрохимический, фотоионизационный.
Газоанализаторы являются стационарными автоматическими приборами непрерывного действия со сменными сенсорами, выполняющие следующие функции:
- измерение массовой концентрации и (или) объемной доли горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), летучих органических соединений, токсичных газов довзрывоопасных концентраций (ДВК) (по ГОСТ 12.1.005-88) и предельно допустимых концентраций (ПДК);
- выдачу унифицированного токового сигнала от 4 до 20 мА, пропорционального измеряемой концентрации;
- выдачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU), HART и E-WIRE (опции оснащаются по заказу).
Газоанализаторы имеют пять исполнений, отличающиеся количеством чувствительных элементов и конструктивным исполнением, материалом изготовления корпуса (алюминий или нержавеющая сталь) и выходными сигналами:
- Advant, Advant S может иметь один сенсор из ряда: CT, IR, EC, PID или FR;
- Advant 2 может иметь от одного до двух сенсоров из ряда CT, IR, EC, PID или FR;
- Advant 4 может иметь от одного до четырех сенсоров из ряда CT, IR, EC, PID или FR;
- ERIS XS (выносной датчик) может иметь один сенсор из ряда: CT, IR, EC, PID или FR.
Цвет и материал корпуса определяются заказом.
Конструктивно газоанализаторы выполнены в металлическом корпусе с крышкой, на боковой поверхности которого расположены отверстия для подключения внешних цепей. Газоанализаторы состоят из следующих функциональных частей: измерительный модуль, модуль внешней коммутации, электронный модуль, корпус и крышка. Измерительный модуль имеет в составе от одного до четырех сенсоров (IR-инфракрасный, CT-термокаталитический, EC-электрохимический, PID-фотоионизационный, FR-инфракрасный для измерения фреонов (хладагентов), элегаза, гексафторида серы). В качестве источников ионизации в сенсоре PID используется криптоновая ультрафиолетовая лампа и аргоновая лампы. Сенсоры имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование измеряемого компонента, поправочные коэффициенты, диапазон измерения. При работе в отрицательных температурах предусмотрен подогрев сенсоров. Настройка прибора после замены сенсора на идентичный не требуется. Количество сенсоров в приборе, их типы и сочетания определяются заказом.
Дополнительно (по заказу) газоанализаторы могут иметь реле: АВАРИЯ, ПОРОГ1, ПОРОГ2, ПОРОГ3 (для моделей, предназначенных для измерения аммиака) с характеристиками: максимальный ток до 10 А, напряжение постоянного тока 24 В, интерфейс HART, модуль беспроводной передачи (частота 2,4 ГГц, 868 МГц по протоколам E-WIRE, LoRaWAN), модуль батарейного питания, светозвуковой оповещатель СЗО, выносной датчик ERIS XS. Количество и типы выходных сигналов, реле, наличие и типы модулей расширения определяются заказом.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха газоанализаторы соответствуют исполнению Д3 по ГОСТ Р 52931-2008.
Газоанализаторы могут использоваться в составе газоаналитических систем, систем ав-
томатизации или в качестве самостоятельного изделия.
Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 2.

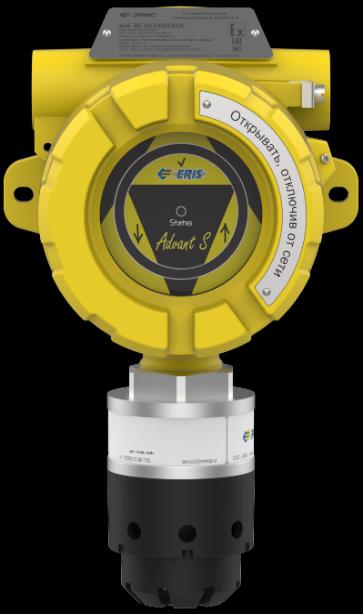

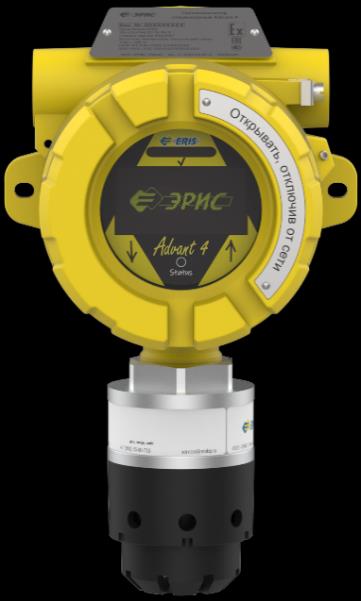

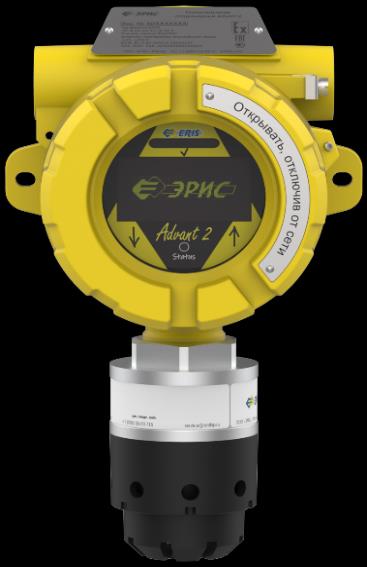

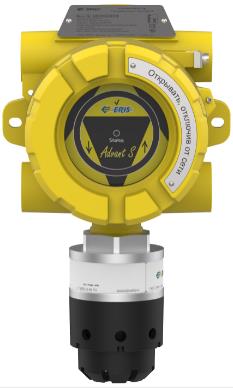

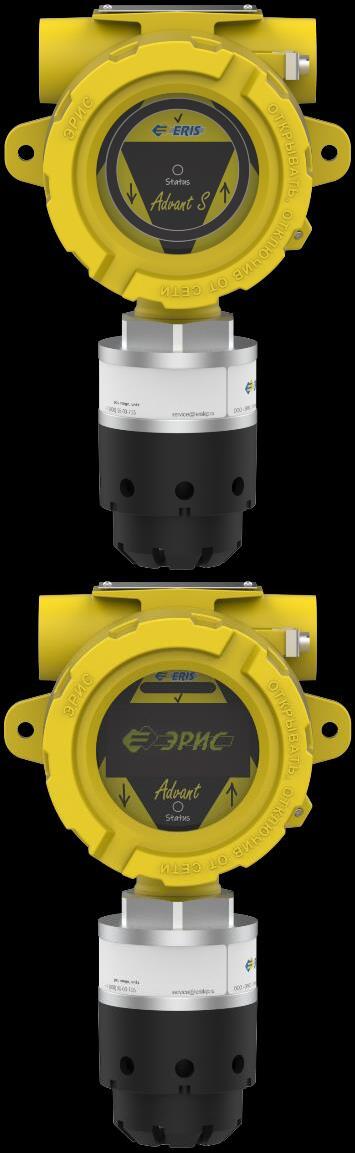

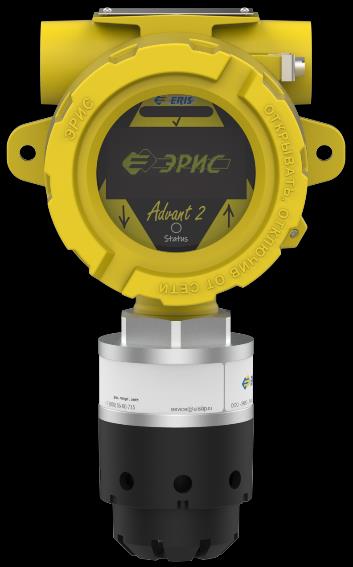

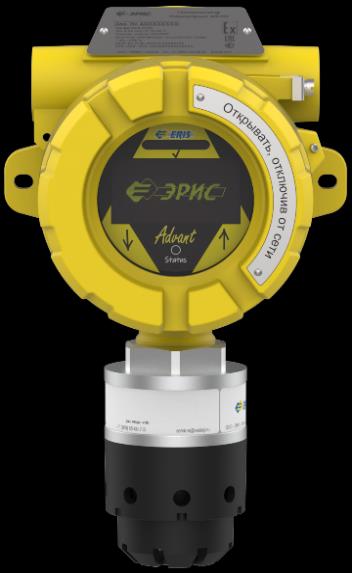

Рисунок 1 - Общий вид газоанализаторов Advant.
Слева-направо: Advant, Advant 2, Advant 4, Advant S
место пломбирования
Рисунок 2 - Общий вид выносного датчика ERIS XS. Слева-направо: выносной датчик ERIS XS, газоанализатор Advant с выносным датчиком ERIS XS
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (далее - ПО), разработанные изготовителем:
- встроенное ПО обеспечивает непрерывное автоматическое измерение массовой концентрации и (или) объемной доли горючих газов, паров горючих жидкостей, токсичных газов, летучих органических соединений и кислорода. Контроль за превышением установленных пороговых значений. Непрерывную самодиагностику аппаратной части газоанализатора. Преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым каналам связи.
- внешнее ПО предназначено для просмотра, изменения конфигурации газоанализатора, настройки токового выхода и чувствительности сенсоров по газу. Просмотр содержимого архива измерений.
Уровень защиты ПО газоанализаторов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные встроенного ПО газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО газоанализаторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ADVANT.hex |
|
Номер версии (идентификационный номер ПО), не ниже |
v.1.00.001 |
|
Идентификационное наименование ПО |
ADVANT x2.hex |
|
Номер версии (идентификационный номер ПО), не ниже |
v.1.00.001 |
|
Идентификационное наименование ПО |
ADVANT x4.hex |
|
Номер версии (идентификационный номер ПО), не ниже |
v.1.00.001 |
|
Идентификационное наименование ПО |
ADVANT S.hex |
|
Номер версии (идентификационный номер ПО), не ниже |
v.1.00.001 |
Технические характеристики
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с инфракрасным сенсором (IR)
|
Определяемый компонент*-1) |
Модификация сенсора |
Диапазон измерений объемной доли определяемого компонента*-2)*-3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Метан CH4 |
ir-ch4-ioot |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,13 % (±3 % НКПР) |
|
св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) |
±0,22 % (±5 % НКПР) | ||
|
IR-CH4-100 |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,22 % (±5 % НКПР) | |
|
св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) |
± (0,02^Х+0,176) % (± (0,02^Х+4) % НКПР) | ||
|
IR-CH4-100L |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
Метан CH4 |
IR-CH4-5OT |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) |
|
IR-CH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
IR-CH4-100% |
от 0 до 100 % |
±(0,1+0,049-X) % | |
|
Этилен C2H4 |
IR-C2H4-50T |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
IR-C2H4-50 |
0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Пропан C3H8 |
IR-C3H8-100T |
от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.) |
±0,051 % (±3 % НКПР) |
|
св. 0,85 до 1,70 % (св. 50 до 100 % НКПР) |
±0,085 % (±5 % НКПР) | ||
|
IR-C3H8-100 |
0 до 1,70 % (от 0 до 100 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
IR-C3H8-50T |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) | |
|
IR-C3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
н-бутан C4H10 |
IR-C4H10-50T |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,04 % (±3 % НКПР) |
|
IR-C4H10-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1 -бутен C4H8 |
IR-C4H8-50T |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
IR-C4H8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
1 |
2 |
3 |
4 |
|
2-метилпропан (изобутан) i-C4H10 |
Жы-С4Н1о-5ОТ |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
IR-i-C4Hio-5O |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
н-пентан |
Ж-С5Н12-5ОТ |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
C5H12 |
IR-C5H12-50 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
|
Циклопентан |
Ж-С5Н10-50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
С5Н10 |
Ж-С5Н10-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
н-гексан |
IR-C6H14-50T |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СбН14 |
IR-C6H14-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Циклогексан |
ХЯ-СбН12-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СбН12 |
ХЯ-СбН12-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Этан |
Ж-С2Н6-5ОТ |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
C2H6 |
IR-C2H6-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Метанол |
IR-C’I I3OI1-50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18 % (±3 % НКПР) |
|
СНзОН |
ХИ-СНзОН-50 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,3 % (±5 % НКПР) |
|
Пары нефтепродуктов^) |
ХК-СН-ПН-50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Бензол |
Ж-СбНб-50Т |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СбНб |
Ж-СбНб-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
Пропилен (пропен) СзНб |
IR-C’31 L6-50T |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
Ж-СзНб-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол |
IR-C2115О11-50Т |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
С2Н5ОН |
IR-C2115О11-50 |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,16 % (±5 % НКПР) |
|
н-гептан |
Ж-С7Н16-50Т |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
± 0,025 % (±3 % НКПР) |
|
С7Н16 |
Ж-С7Н16-50 |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,042 % (±5 % НКПР) |
Продолжение таблицы 2
|
2 |
3 |
4 |
|
Оксид этилена С2Н4О |
Ж-С2Н4О-50Т |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
Ж-С2Н4О-5О |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
Диоксид углерода СО2 |
IR-CO2-2,5 |
от 0 до 0,5 % включ. |
±0,05 % |
|
св. 0,5 до 2,5 % |
±(0,1 •Х) % | ||
|
Ж-СО2-5 |
от 0 до 2,5 % включ. |
±0,25 % | |
|
св. 2,5 до 5,0 % |
±(0,1 •Х) % | ||
|
2-пропанон (ацетон) СзНбО |
IR-C’41б()-50Т |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
Ж-СзНбО-50 |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
2-метилпропен (изобутилен) i-C4H8 |
Жы-С4Н8-50Т |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
IR-i-C4H8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
2-метил-1,3-бутадиен (изопрен) C5H8 |
Ж-С5Н8-5ОТ |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-C5H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ж-С2Н2-50Т |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) | |
|
Ж-С2Н2-50 |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
IR-C3H3N-50T |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,084 % (±3 % НКПР) | |
|
IR-C3H3N-50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
IR-C7118-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) | |
|
IR-C’7118-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
IR-C’81110-50Т |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) | |
|
IR- С8Н10-50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
IR-C’81118-50Т |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) | |
|
IR-C8H18-5O |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
IR-C4H802-50T |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) | |
|
Ж-С4Н8О2-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
Продолжение таблицы 2__________
1 2
|
Бутилацетат С6Н12О2 |
Ж-С6Н12О2-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
1,3-бутадиен (дивинил) С4Н6 |
IR-C4I |6-50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±з % НКПР) |
|
IR-C4I |6-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1,2-дихлорэтан C2H4CI2 |
IR-CMllCl.-50T |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,19 % (±з % НКПР) |
|
IR-CMllCl.-50 |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) | |
|
Диметилсульфид C2H6S |
IR-C2H6S-5OT |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,066 % (±з % НКПР) |
|
IR-C2H6S-50 |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) | |
|
1-гексен СбН12 |
Ж-СбН12-50Т |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,0зб % (±з % НКПР) |
|
Ж-СбН12-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1-бутанол C4H9OH |
Ж-С4Н9ОН-5О |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
2-бутанол (втор-бутанол) sec-C4H9OH |
IR-sec-C’.|I L>OI 1-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Нонан С9Н20 |
Ж-С9Н20-50 |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) |
|
Фенилэтилен (стирол) (винилбензол) С8Н8 |
IR-C8H8-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Винилхлорид С2Н3С1 |
IR-CMI;Cl-50T |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,11 % (±з % НКПР) |
|
IR-CMI;Cl-50 |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18 % (±5 % НКПР) | |
|
Циклопропан СзНб |
Ж-СзНб-50Т |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±з % НКПР) |
|
Ж-СзНб-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Диметиловый эфир С2Н6О |
IR-CM 1бО-50Т |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,081 % (±з % НКПР) |
|
IR-CM 1бО-50 |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
Диэтиловый эфир С4Н10О |
Ж-С4Н10О-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±з % НКПР) |
|
Ж-С4Н10О-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
Продолжение таблицы 2
|
1 |
2 |
з |
4 |
|
Оксид |
Ж-СзНбО-50Т |
от 0 до 0,95 % |
±0,057 % |
|
пропилена СзНбО |
(от 0 до 50 % НКПР) |
(±3 % НКПР) | |
|
Ж-СзНбО-5О |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) | |
|
Хлорбензол C6H5CI |
IR-С’б! I5C1-50T |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
IR-CRII5C1-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
2-бутанон (метилэтилкетон) C4H8O |
IR-C’4I RO-50T |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
IR-C’4I RO-50 |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
2-метил-2-пропанол (трет-бутанол) tert-C4H9OH |
IR-tert-C^OH-SGT |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
Ж^егРС4Н9ОН- 50 |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О |
Ж-1:егРС5Н12О-50Т |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
Ж-1:егРС5Н12О-50 |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
1,4-диметилбензол (п-ксилол) Р-С8Н10 |
IR-P-C8H1o-5O |
от 0 до 0,45 % (от 0 до 50 % НКПР) |
±0,045 % (±5 % НКПР) |
|
1,2-диметилбензол (о-ксилол) О-С8Н10 |
IR-o-C8H1o-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
2-пропанол (изопропанол) |-С3Н7ОН |
IR-i-C’31 17О11-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,10 % (±5 % НКПР) |
|
1-октен С8Н16 |
1И-С8Н16-50 |
от 0 до 0,45 % (от 0 до 50 % НКПР) |
±0,045 % (±5 % НКПР) |
|
2-метилбутан (изопентан) 1-С5Н12 |
IR-i-C’51 112-50Т |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
Жч-С5Н12-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
Метантиол (метилмеркаптан) CH3SH |
IR-CH3SH-5O |
от 0 до 2,05 % (от 0 до 50 % НКПР) |
±0,21 % (±5 % НКПР) |
|
Этантиол (этилмеркаптан) C2H5SH |
IR-C2H5SH-5O |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
Ацетонитрил С2Н3\ |
IR-C2II3N-50 |
от 0 до 1,5 % (от 0 до 50 % НКПР) |
±0,15 % (±5 % НКПР) |
|
2,3-дитиабутан (диметилдисульфид) C2H6S2 |
IR-C2H6S2-5O |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
(1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.
(2) -Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
(3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 6007920-1-2011.
(4) - Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2006, нефть, мазут, скипидар.
Таблица 3 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с термокаталитическим сенсором (СТ)
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений объемной доли определяемого компонента(2)(3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Метан |
СТ-СН4-50Т |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) |
|
CH4 |
CT-CH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) |
|
Этилен |
СТ-С2Н4-50Т |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
C2H4 |
CT-C2H4-50 |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Пропан |
СТ-СзН8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
СзН8 |
СТ-СзН8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
н-бутан |
СТ-С4Н10-50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
C4H10 |
CT-C4H10-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
1-бутен C4H8 |
СТ-С4Н8-50Т |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
CT-C4H8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
2-метилпропан (изобутан) i-C4Hio |
СТ-нС4Н1о-50Т |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
CT-i-C4Hio-5O |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
н-пентан C5H12 |
СТ-С5Н12-50Т |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
CT-C5H12-50 |
от 0 до0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Циклопентан С5Н10 |
СТ-С5Н10-50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С5Н10-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
н-гексан СбН14 |
СТ-СбН14-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-СбН14-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Циклогексан СбН12 |
СТ-СбН12-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-СбН12-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этан C2H6 |
СТ-С2Нб-50Т |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
CT-C2H6-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Метанол СНзОН |
СТ-СНзОН-50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18 % (±3 % НКПР) |
|
СТ-СНзОН-50 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,3 % (±5 % НКПР) | |
|
Бензол СбНб |
СТ-СбНб-50Т |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-СбНб-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропилен (пропен) СзНб |
СТ-СзНб-50Т |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
СТ-СзНб-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
СТ-С2Н5ОН-50Т |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
СТ-С2Н5ОН-5О |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,16 % (±5 % НКПР) | |
|
н-гептан С7Н16 |
СТ-С7Н16-50Т |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,025 % (±3 % НКПР) |
|
СТ-С7Н16-5О |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,042 % (±5 % НКПР) |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
Оксид этилена С2Н4О |
СТ-С2Н4О-50Т |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
СТ-С2Н4О-5О |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
2-пропанон (ацетон) СзНбО |
СТ-СзНбО-50Т |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±з % НКПР) |
|
СТ-СзНбО-50 |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,1з % (±5 % НКПР) | |
|
Водород Н2 |
СТ-Н2-50Т |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,12 % (±з % НКПР) |
|
СТ-Н2-50 |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,2 % (±5 % НКПР) | |
|
2-метилпропен (изобутилен) i-C4H8 |
СТ4-С4Н8-50Т |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±з % НКПР) |
|
СТ4-С4Н8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
2-метил-1,3-бутадиен (изопрен) C5H8 |
СТ-С5Н8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±з % НКПР) |
|
СТ-С5Н8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацетилен С2Н2 |
СТ-С2Н2-50Т |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±з % НКПР) |
|
СТ-С2Н2-50 |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Акрилонитрил C3H3N |
СТ-С;НА'-50Т |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,084 % (±з % НКПР) |
|
СТ-С;НА'-50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
Метилбензол (толуол) С7Н8 |
СТ-С7Н8-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-С7Н8-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этилбензол С8Н10 |
СТ-С8Н10-50Т |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
СТ-С8Н10-50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
н-октан С8Н18 |
СТ-С8Н18-50Т |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±з % НКПР) |
|
СТ-С8Н18-50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этилацетат С4Н8О2 |
СТ-С4Н8О2-50Т |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±з % НКПР) |
|
СТ-С4Н8О2-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,10 % (±5 % НКПР) |
Продолжение таблицы 3
|
1 |
2 |
з |
4 |
|
Метилацетат СзНбО2 |
СТ-СзНбО2-50Т |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,09з % (±з % НКПР) |
|
СТ-СзНбО2-50 |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,16 % (±5 % НКПР) |
|
Бутилацетат С6Н12О2 |
CT- С6Н12О2-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
1,3-бутадиен (дивинил) С4Н6 |
СТ-С4Н6-50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±з % НКПР) |
|
СТ-С4Н6-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1,2-дихлорэтан |
СТ-С2Н4С12-50Т |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,19 % (±з % НКПР) |
|
C2H4CI2 |
СТ-С2Н4С12-50 |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) |
|
Диметилсульфид |
CT- C2H6S-5OT |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,066 % (±з % НКПР) |
|
C2H6S |
CT- C2H6S-50 |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) |
|
1-гексен |
СТ-СбН12-50Т |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,0зб % (±з % НКПР) |
|
СбН12 |
СТ-СбН12-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
1-бутанол C4H9OH |
СТ-С4Н9ОН-5О |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
2-бутанол (втор-бутанол) sec-C4H9OH |
СТ^ес-СЛ-ОН-Ч) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Нонан С9Н20 |
СТ-С9Н20-50 |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) |
|
Фенилэтилен (стирол) (винилбензол) С8Н8 |
CT-C8H8-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Винилхлорид |
СТ-С2НзС1-50Т |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,11 % (±з % НКПР) |
|
С2Н3С1 |
СТ-С2НзС1-50 |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18 % (±5 % НКПР) |
|
Циклопропан |
СТ-СзНб-50Т |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±з % НКПР) |
|
СзНб |
СТ-СзНб-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Диметиловый эфир |
СТ-С2НбО-50Т |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,081 % (±з % НКПР) |
|
С2Н6О |
СТ-С2НбО-5О |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
Продолжение таблицы 3
|
1 |
2 |
з |
4 |
|
Диэтиловый эфир С4Н10О |
СТ-С4Н10О-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±з % НКПР) |
|
СТ-С4Н10О-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Оксид пропилена СзНбО |
СТ-СзНбО-50Т |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,057 % (±з % НКПР) |
|
СТ-СзНбО-5О |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) | |
|
Хлорбензол C6H5CI |
СТ-СбН5С1-50Т |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,0з9 % (±з % НКПР) |
|
СТ-СбН5С1-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
2-бутанон (метилэтилкетон) C4H8O |
СТ-С4Н8О-50Т |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
СТ-С4Н8О-5О |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±O,O75 % (±5 % НКПР) | |
|
2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH |
CT-tert-С4Н9ОH-50Т |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±з % НКПР) |
|
CT-tert-С4Н9ОH-50 |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О |
СТ-1ег1-СНО-5ОТ |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±з % НКПР) |
|
CT-tert-CHnC-SO |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
1,4-диметилбензол (п-ксилол) Р—С8Н10 |
СТ-Р-С8Н10-50 |
от 0 до 0,45 % (от 0 до 50 % НКПР) |
±0,045 % (±5 % НКПР) |
|
1,2-диметилбензол (о-ксилол) О-С8Н10 |
СТ-О-С8Н10-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
2-пропанол (изопропанол) 1-СЛОН |
СТ-ьСзН7ОН-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
Аммиак NH3 |
СТ-ЫНз-50Т |
от 0 до 7,5 % (от 0 до 50 % НКПР) |
±0,45 % (±3 % НКПР) |
|
СТ-ЫНз-50 |
от 0 до 7,5 % (от 0 до 50 % НКПР) |
±0,75 % (±5 % НКПР) | |
|
1-октен С8Н16 |
СТ-С8Н16-50 |
от 0 до 0,45 % (от 0 до 50 % НКПР) |
±0,045 % (±5 % НКПР) |
|
2-метилбутан (изопентан) 1-С5Н12 |
СТ-1-С5Н12-50Т |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,0з9 % (±з % НКПР) |
|
СТ-1-С5Н12-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
Метантиол (метилмеркаптан) CH3SH |
ct-chjSh-so |
от 0 до 2,05 % (от 0 до 50 % НКПР) |
±0,21 % (±5 % НКПР) |
Продолжение таблицы 3
|
1 |
2 |
з |
4 |
|
Этантиол (этилмеркаптан) C2H5SH |
CT-C2H5SH-5O |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
|
Ацетонитрил C4hN |
CT-C2HN-5O |
от 0 до 1,5 % (от 0 до 50 % НКПР) |
±0,15 % (±5 % НКПР) |
|
2,3-дитиабутан (диметилдисульфид) C2H6S2 |
CT-С2НбS2-50 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
|
Сумма углеводородов по метану С2-С10 |
СТ-С2С10СН4-50Т |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) |
|
CT-C2C10CH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
Сумма углеводородов по пропану С2-С10 |
СТ-С2С10С3Н8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
CT-C2C10C3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Углеводороды С1-С10(4) |
СТ-С1С10-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,10 % (±5 % НКПР) |
|
Сумма углеводородов С2-С10(5) |
CT-C2C10-3000 |
от 300 до 3000 мг/м3 |
±(0,15-Свх) мг/м3 |
|
(1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. (2) - Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР. Для определяемого компонента «Сумма углеводородов С2-С10» диапазон показаний выходных сигналов соответствует диапазону от 0 до 3000 мг/м3. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу). (3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 60079-20-1-2011, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида. (4) - Определяемый компонент углеводороды алифатические С1-С10 и углеводороды непредельные. Диапазон измерений указан по гексану (СбНм). (5) - Сумма углеводородов (С2-С10) - суммарное содержание предельных углеводородов: этан (С2Н), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (С’бНи), гептан (С7Н16), октан (С8Н1§), нонан (С9Н20), декан (С10Н22). Свх - содержание определяемого компонента на входе газоанализатора, массовая концентрация, мг/м3. | |||
Таблица 4 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с электрохимическим сенсором (ЕС)
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации^3), мг/м3 |
приведенной к ВПИ |
относи-тельной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Сероводород H2S |
EC-H2S-7,1 |
от 0 до 7,1 млн-1 |
от 0 до 10,0 включ. |
±15 |
- |
|
EC-H2S-20 |
от 0 до 10 млн-1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
св. 10 до 20 млн-1 |
св. 14,2 до 28,4 |
- |
±10 | ||
|
EC-H2S-50 |
от 0 до 5 млн-1 включ. |
от 0 до 7,1 включ. |
±15 |
- | |
|
св. 5 до 50 млн-1 |
св. 7,1 до 71 |
- |
±15 | ||
|
EC-H2S-IOO |
от 0 до 10 млн-1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
св. 10 до 100 млн-1 |
св. 14,2 до 142 |
- |
±10 | ||
|
EC-H2S-2OO |
от 0 до 20 млн-1 включ. |
от 0 до 28,4 включ. |
±15 |
- | |
|
св. 20 до 200 млн-1 |
св. 28,4 до 284 |
- |
±15 | ||
|
EC-H2S-2OOO |
от 0 до 200 млн-1 включ. |
от 0 до 284 включ. |
±15 |
- | |
|
св. 200 до 2000 млн-1 |
св. 284 до 2840 |
- |
±15 | ||
|
Оксид этилена C2H4O |
EC-C2H4O-2O |
от 0 до 5 млн-1 включ. |
от 0 до 9,15 включ. |
±20 |
- |
|
св. 5 до 20 млн-1 |
св. 9,15 до 36,6 |
- |
±20 | ||
|
Хлористый водород HCL |
EC-HCL-30 |
от 0 до 3 млн-1 включ. |
от 0 до 4,56 включ. |
±20 |
- |
|
св. 3 до 30 млн-1 |
св. 4,56 до 45,6 |
- |
±20 | ||
|
Фтористый водород HF |
EC-HF-5 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,08 включ. |
±20 |
- |
|
св. 0,1 до 5 млн-1 |
св. 0,08 до 4,15 |
- |
±20 | ||
|
EC-HF-10 |
от 0 до 1 млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- | |
|
св. 1 до 10 млн-1 |
св. 0,8 до 8,3 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Озон Оз |
ЕС-Оэ-0,25 |
от 0 до 0,05 млн-1 включ. |
от 0 до 0,1 включ. |
±20 |
- |
|
св. 0,05 до 0,25 млн-1 |
св. 0,1 до 0,5 |
- |
±20 | ||
|
Моносилан (силан) SiH4 |
EC-SiH4-50 |
от 0 до 10 млн-1 включ. |
от 0 до 13,4 включ. |
±20 |
- |
|
св. 10 до 50 млн-1 |
св. 13,4 до 67 |
- |
±20 | ||
|
Оксид азота NO |
EC-NO-50 |
от 0 до 5 млн-1 включ. |
от 0 до 6,25 включ. |
±20 |
- |
|
св. 5 до 50 млн-1 |
св. 6,25 до 62,5 |
- |
±20 | ||
|
EC-NO-250 |
от 0 до 50 млн-1 включ. |
от 0 до 62,5 включ. |
±20 |
- | |
|
св. 50 до 250 млн-1 |
св. 62,5 до 312,5 |
- |
±20 | ||
|
Диоксид азота NO2 |
EC-NO2-20 |
от 0 до 1 млн-1 включ. |
от 0 до 1,91 включ. |
±20 |
- |
|
св. 1 до 20 млн-1 |
св. 1,91 до 38,2 |
- |
±20 | ||
|
Аммиак NH3 |
EC-NH3-100 |
от 0 до 10 млн-1 включ. |
от 0 до 7,1 включ. |
±20 |
- |
|
св. 10 до 100 млн-1 |
св. 7,1 до 71 |
- |
±20 | ||
|
EC-NH3-500 |
от 0 до 30 млн-1 включ. |
от 0 до 21,3 включ. |
±20 |
- | |
|
св. 30 до 500 млн-1 |
св. 21,3 до 355 |
- |
±20 | ||
|
EC-NH3-IOOO |
от 0 до 100 млн-1 включ. |
от 0 до 71 включ. |
±20 |
- | |
|
св. 100 до 1000 млн-1 |
св. 71 до 710 |
- |
±20 | ||
|
Цианистый водород HCN |
EC-HCN-10 |
от 0 до 0,5 млн-1 включ. |
от 0 до 0,56 включ. |
±15 |
- |
|
св. 0,5 до 10 млн-1 |
св. 0,56 до 11,2 |
- |
±15 | ||
|
EC-HCN-15 |
от 0 до 1 млн-1 включ. |
от 0 до 1,12 включ. |
±15 |
- | |
|
св. 1 до 15 млн-1 |
св. 1,12 до 16,8 |
- |
±15 | ||
|
EC-HCN-30 |
от 0 до 5 млн-1 включ. |
от 0 до 5,6 включ. |
±15 |
- | |
|
св. 5 до 30 млн-1 |
св. 5,6 до 33,6 |
- |
±15 | ||
|
EC-HCN-100 |
от 0 до 10 млн-1 включ. |
от 0 до 11,2 включ. |
±15 |
- | |
|
св. 10 до 100 млн-1 |
св. 11,2 до 112 |
- |
±15 | ||
|
Оксид углерода CO |
EC-CO-200 |
от 0 до 15 млн-1 включ. |
от 0 до 17,4 включ. |
±20 |
- |
|
св. 15 до 200 млн-1 |
св. 17,4 до 232 |
- |
±20 | ||
|
EC-CO-500 |
от 0 до 15 млн-1 включ. |
от 0 до 17,4 включ. |
±20 |
- | |
|
св. 15 до 500 млн-1 |
св. 17,4 до 580 |
- |
±20 | ||
|
EC-CO-5000 |
от 0 до 1000 млн-1 включ. |
от 0 до 1160 включ. |
±20 |
- | |
|
св. 1000 до 5000 млн-1 |
св. 1160 до 5800 |
- |
±20 | ||
|
Диоксид серы SO2 |
EC-SO2-5 |
от 0 до 1 млн-1 включ. |
от 0 до 2,66 включ. |
±20 |
- |
|
св. 1 до 5 млн-1 |
св. 2,66 до 13,3 |
- |
±20 | ||
|
EC-SO2-20 |
от 0 до 5 млн-1 включ. |
от 0 до 13,3 включ. |
±20 |
- | |
|
св. 5 до 20 млн-1 |
св. 13,3 до 53,2 |
- |
±20 | ||
|
EC-SO2-50 |
от 0 до 10 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 10 до 50 млн-1 |
св. 26,6 до 133 |
- |
±20 | ||
|
EC-SO2-IOO |
от 0 до 10 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 10 до 100 млн-1 |
св. 26,6 до 266 |
- |
±20 | ||
|
EC-SO2-2000 |
от 0 до 100 млн-1 включ. |
от 0 до 266 включ. |
±20 |
- | |
|
св. 100 до 2000 млн-1 |
св. 266 до 5320 |
- |
±20 |
|
1 |
2 |
з |
4 |
5 |
6 |
|
Хлор Cl2 |
EC-C12-5 |
от 0 до 0,3 млн-1 включ. |
от 0 до 0,88 включ. |
±20 |
- |
|
св. 0,3 до 5 млн-1 |
св. 0,88 до 14,75 |
- |
±20 | ||
|
EC-C12-20 |
от 0 до 5 млн-1 включ. |
от 0 до 14,7 включ. |
±20 |
- | |
|
св. 5 до 20 млн-1 |
св. 14,7 до 59 |
- |
±20 | ||
|
Кислород О2 |
EC-O2-30 |
от 0 до 10 % включ. |
- |
±5 |
- |
|
св. 10 до 30 % |
- |
- |
±5 | ||
|
Водород Н2 |
EC-H2-1000 |
от 0 до 100 млн-1 включ. |
от 0 до 8,0 включ. |
±10 |
- |
|
св. 100 до 1000 млн-1 |
св. 8,0 до 80,0 |
- |
±10 | ||
|
EC-H2-10000 |
от 0 до 1000 млн-1 включ. |
от 0 до 80,0 включ. |
±10 |
- | |
|
св. 1000 до 10000 млн-1 |
св. 80,0 до 800 |
- |
±10 | ||
|
Формальдегид СН2О |
ЕС-СН2О-1О |
от 0 до 0,4 млн-1 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
св. 0,4 до 10 млн-1 |
св. 0,5 до 12,5 |
- |
±20 | ||
|
Несимметричный диметил-гидразин C2H8N2 |
EC-C2H8N2-O,5 |
от 0 до 0,12 млн-1 включ. |
от 0 до 0,з включ. |
±20 |
- |
|
св. 0,12 до 0,5 млн-1 |
св. 0,з до 1,24 |
- |
±20 | ||
|
Метанол СНзОН |
ЕС-СНзОН-20 |
от 0 до 5 млн-1 включ. |
от 0 до 6,65 включ. |
±20 |
- |
|
св. 5 до 20 млн-1 |
св. 6,65 до 26,6 |
- |
±20 | ||
|
ЕС-СНзОН-50 |
от 0 до 5 млн-1 включ. |
от 0 до 6,65 включ. |
±20 |
- | |
|
св. 5 до 50 млн-1 |
св. 6,65 до 66,5 |
- |
±20 | ||
|
ЕС-СНзОН-200 |
от 0 до 20 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 20 до 200 млн-1 |
св. 26,6 до 266,0 |
- |
±20 | ||
|
ЕС-СНзОН-1000 |
от 0 до 100 млн-1 включ. |
от 0 до 1зз,0 включ. |
±20 |
- | |
|
св. 100 до 1000 млн-1 |
св. 133,0 до 1зз0 |
- |
±20 | ||
|
Этантиол (этилмеркап-тан) C2H5SH |
EC-C2H5SH-4 |
от 0 до 0,4 млн-1 включ. |
от 0 до 1 включ. |
±20 |
- |
|
св. 0,4 до 4 млн-1 |
св. 1 до 10 |
- |
±20 | ||
|
Метантиол (метилмеркап-тан) CH3SH |
EC-CH3SH-4 |
от 0 до 0,4 млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- |
|
св. 0,4 до 4 млн-1 |
св. 0,8 до 8 |
- |
±20 | ||
|
Карбонилхло-рид (фосген) СОС12 |
ЕС-СОС12-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,41 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,41 до 4,11 |
- |
±20 | ||
|
Фтор F2 |
EC-F2-I |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,16 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,16 до 1,58 |
- |
±20 | ||
|
Фосфин РНз |
ЕС-РНз-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,14 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св. 0,14 до 1,41 |
- |
±20 | ||
|
ЕС-РНз-10 |
от 0 до 1 млн-1 включ. |
от 0 до 1,41 включ. |
±20 |
- | |
|
св. 1 до 10 млн-1 |
св.1,41 до 14,1 |
- |
±20 |
Лист № 18
Всего листов 29
Продолжение таблицы 4___________________________________________________________
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Арсин AsH3 |
EC-AsH3-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,32 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,32 до 3,24 |
- |
±20 | ||
|
Уксусная кислота C2H4O2 |
ЕС-С2Н4О2-Ю |
от 0 до 2 млн-1 включ. |
от 0 до 5 включ. |
±20 |
- |
|
св. 2 до 10 млн-1 |
св. 5 до 25 |
- |
±20 | ||
|
EC-C2H4O2-30 |
от 0 до 5 млн-1 включ. |
от 0 до 12,5 включ. |
±20 |
- | |
|
св. 5 до 30 млн-1 |
св.12,5 до 75,0 |
- |
±20 | ||
|
Гидразин N2H4 |
EC-N2H4-2 |
от 0 до 0,2 млн-1 включ. |
от 0 до 0,26 включ. |
±20 |
- |
|
св. 0,2 до 2 млн-1 |
св. 0,26 до 2,66 |
- |
±20 | ||
|
(1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. (2) - Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу). (3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х-М/Ут,, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. | |||||
Таблица 5 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с фотоионизационным сенсором (PID)
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной приведенной к ВПИ погрешности, Y, % |
Пределы допускаемой основной относительной погрешности, 6, % | |
|
объемной доли, (млн-1) |
массовой концентрации^3), мг/м3 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Винилхлорид C2H3C1 |
PID-C2H3CI-10 |
от 0 до 1,9 включ. |
от 0 до 5 включ. |
± 20 |
- |
|
св. 1,9 до 10 |
св. 5 до 26 |
- |
± 20 | ||
|
PID-C2H3CI- 100 |
от 0 до 10 включ. |
от 0 до 26 включ. |
± 20 |
- | |
|
св. 10 до 100 |
св. 26 до 260 |
- |
± 20 | ||
|
PID-C2H3CI- 500 |
от 0 до 100 включ. |
от 0 до 260 включ. |
± 20 |
- | |
|
св. 100 до 500 |
св. 260 до 1300 |
- |
± 20 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Бензол СбНб |
РШ-СбНб-10 |
от 0 до 4,6 включ. |
от 0 до 15 включ. |
± 15 |
- |
|
св. 4,6 до 10 |
св. 15 до 32,5 |
- |
± 15 | ||
|
РШ-СбНб-100 |
от 0 до 10 включ. |
от 0 до 32,5 включ. |
± 15 |
- | |
|
св. 10 до 100 |
св. 32,5 до 325 |
- |
± 15 | ||
|
РШ-СбНб-500 |
от 0 до 100 включ. |
от 0 до 325 включ. |
± 15 |
- | |
|
св. 100 до 500 |
св. 325 до 1625 |
- |
± 15 | ||
|
Этилбензол C8H10 |
PID-C8H10-100 |
от 0 до 10 включ. |
от 0 до 44,1 включ. |
± 15 |
- |
|
св. 10 до 100 |
св. 44,1 до 441 |
- |
± 15 | ||
|
PID-C8H10-500 |
от 0 до 100 включ. |
от 0 до 441 включ. |
± 15 |
- | |
|
св. 100 до 500 |
св. 441 до 2205 |
- |
± 15 | ||
|
Фенилэтилен (стирол) (винилбензол) C8H8 |
PID-C8H8-40 |
от 0 до 6,9 включ. |
от 0 до 29,9 включ. |
± 20 |
- |
|
св. 6,9 до 40 |
св. 29,9 до 173,2 |
- |
± 20 | ||
|
PID-C8H8-500 |
от 0 до 100 включ. |
от 0 до 433 включ. |
± 20 |
- | |
|
св. 100 до 500 |
св. 433 до 2165 |
- |
± 20 | ||
|
н-пропилацетат C5H10O2 |
PID-C5H10O2-1OO |
от 0 до 30 включ. |
от 0 до 127,5 включ. |
± 20 |
- |
|
св. 30 до 100 |
св. 127,5 до 425 |
- |
± 20 | ||
|
Эпихлоргидрин С3Н5С10 |
PID-C3H5CIO-3 |
от 0 до 0,5 включ. |
от 0 до 1,93 включ. |
± 20 |
- |
|
св. 0,5 до 3 |
св. 1,93 до 11,55 |
- |
± 20 | ||
|
N,N-диметилацетамид C4H9NO |
PID-C4H9NO-1O |
от 0 до 0,8 включ. |
от 0 до 2,9 включ. |
± 20 |
- |
|
св. 0,8 до 10 |
св. 2,9 до 36,2 |
- |
± 20 | ||
|
Хлористый бензил С7Н7С1 |
PID-C7H7CI-3 |
от 0 до 0,1 включ. |
от 0 до 0,52 включ. |
± 20 |
- |
|
св. 0,1 до 3 |
св. 0,52 до 15,8 |
- |
± 20 | ||
|
Фурфуриловый спирт C5H6O2 |
PID-C5H6O2-3 |
от 0 до 0,12 включ. |
от 0 до 0,49 включ. |
± 20 |
- |
|
св. 0,12 до 3 |
св. 0,49 до 12,24 |
- |
± 20 | ||
|
Этанол C2H5OH |
PID-C2H5OH- 2000 |
от 0 до 500 включ. |
от 0 до 960 включ. |
± 15 |
- |
|
св. 500 до 2000 |
св. 960 до 3840 |
- |
± 15 | ||
|
Моноэтаноламин (2-аминоэтанол) C2H7NO |
PID-C2H7NO-3 |
от 0 до 0,2 включ. |
от 0 до 0,5 включ. |
± 20 |
- |
|
св. 0,2 до 3 |
св. 0,5 до 7,6 |
- |
± 20 | ||
|
PID-C2H7NO-1O |
от 0 до 2 включ. |
от 0 до 5,1 включ. |
± 20 |
- | |
|
св. 2 до 10 |
св. 5,1 до 25,4 |
- |
± 20 | ||
|
Формальдегид СН2О |
PID-CH2O-1O |
от 0 до 0,4 включ. |
от 0 до 0,5 включ. |
± 20 |
- |
|
св. 0,4 до 10 |
св. 0,5 до 12,5 |
- |
± 20 | ||
|
2-пропанол (изопропанол) РС3Н7ОН |
PID-i-C3H7OH- 10 |
от 0 до 4 включ. |
от 0 до 10 включ. |
± 20 |
- |
|
св. 4 до 10 |
св. 10 до 25 |
- |
± 20 | ||
|
PID-i-C3H7OH- 100 |
от 0 до 20 включ. |
от 0 до 50 включ. |
± 20 |
- | |
|
св. 20 до 100 |
св. 50 до 250 |
- |
± 20 | ||
|
Уксусная кислота C2H4O2 |
PID-C2H4O2-10 |
от 0 до 2 включ. |
от 0 до 5 включ. |
± 20 |
- |
|
св. 2 до 10 |
св. 5 до 25 |
- |
± 20 | ||
|
PID-C2H4O2-100 |
от 0 до 100 |
от 0 до 250 |
± 20 |
- |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8 |
PID-i-C4H8-10 |
от 0 до 2 включ. |
от 0 до 4,6 включ. |
± 15 |
- |
|
св. 2 до 10 |
св. 4,6 до 23,3 |
- |
± 15 | ||
|
PID-i-C4H8-100 |
от 0 до 10 включ. |
от 0 до 23,3 включ. |
± 15 |
- | |
|
св. 10 до 100 |
св. 23,3 до 233 |
- |
± 15 | ||
|
PID-i-C4H8-1000 |
от 0 до 100 включ. |
от 0 до 233 включ. |
± 15 |
- | |
|
св. 100 до 1000 |
св. 233 до 2330 |
- |
± 15 | ||
|
PID-i-C4H8-6000 |
от 0 до 500 включ. |
от 0 до 1165 включ. |
± 15 |
- | |
|
св. 500 до 6000 |
св.1165 до 13980 |
- |
± 15 | ||
|
1 -бутанол C4H9OH |
PID-C4H9OH-1O |
от 0 до 3,2 включ. |
от 0 до 9,9 включ. |
± 20 |
- |
|
св. 3,2 до 10 |
св. 9,9 до 30,8 |
- |
± 20 | ||
|
PID-C4H9OH-4O |
от 0 до 9,7 включ. |
от 0 до 29,9 включ. |
± 20 |
- | |
|
св. 9,7 до 40 |
св. 29,9 до 123,3 |
- |
± 20 | ||
|
Диэтиламин C4H11N |
PID-C4H11N-10 |
от 0 до 3 включ. |
от 0 до 9,1 включ. |
± 20 |
- |
|
св. 3 до 10 |
св. 9,1 до 30,4 |
- |
± 20 | ||
|
PID-C4H11N-40 |
от 0 до 9,8 включ. |
от 0 до 29,8 включ. |
± 20 |
- | |
|
св. 9,8 до 40 |
св. 29,8 до 121,6 |
- |
± 20 | ||
|
Метанол СНзОН |
PID-CH3OH-1O |
от 0 до 3,75 включ. |
от 0 до 4,98 включ. |
± 15 |
- |
|
св. 3,75 до 10 |
св. 4,98 до 13,3 |
- |
± 15 | ||
|
PID-CH3OH-4O |
от 0 до 11,2 включ. |
от 0 до 14,9 включ. |
± 15 |
- | |
|
св. 11,2 до 40 |
св. 14,9 до 53,2 |
- |
± 15 | ||
|
Метилбензол (толуол) C7H8 |
PID-C7H8-40 |
от 0 до 13 включ. |
от 0 до 49,8 включ. |
± 15 |
- |
|
св. 13 до 40 |
св. 49,8 до 153,3 |
- |
± 15 | ||
|
PID-C7H8-1OO |
от 0 до 13 включ. |
от 0 до 49,8 включ. |
± 15 |
- | |
|
св. 13 до 100 |
св. 49,8 до 383 |
- |
± 15 | ||
|
Фенол C6H5OH |
PID-C6H5OH-3 |
от 0 до 0,25 включ. |
от 0 до 0,98 включ. |
± 20 |
- |
|
св. 0,25 до 3 |
св. 0,98 до 11,74 |
- |
± 20 | ||
|
PID-C6H5OH-1O |
от 0 до 2 включ. |
от 0 до 7,8 включ. |
± 20 |
- | |
|
св. 2 до 10 |
св. 7,8 до 39,1 |
- |
± 20 | ||
|
1,3-диметилбензол (м-ксилол) m-C8H10 |
PID-m-C8H10-100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
± 15 |
- |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
± 15 | ||
|
1,2-диметилбензол (о-ксилол) O-C8H10 |
PID-O-C8H10-100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
± 15 |
- |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
± 15 | ||
|
1,4-диметилбензол (п-ксилол) P-C8H10 |
PID-P-C8H10-100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
± 15 |
- |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
± 15 | ||
|
Оксид этилена C2H4O |
PID-C2H4O-1O |
от 0 до 1,65 включ. |
от 0 до 3 включ. |
± 20 |
- |
|
св. 1,65 до 10 |
св. 3 до 18,3 |
- |
± 20 | ||
|
Фосфин РНз |
PID-PH3-10 |
от 0 до 1 включ. |
от 0 до 1,4 включ. |
± 20 |
- |
|
св. 1 до 10 |
св. 1,4 до 14,1 |
- |
± 20 |
|
1 |
2 |
3 |
4 |
5 |
б |
|
Нафталин С1(Н8 |
PID-CioH8-1O |
от 0 до 3,7 включ. |
от 0 до 19,7 включ. |
± 20 |
- |
|
св. 3,7 до 10 |
св. 19,7 до 53,3 |
- |
± 20 | ||
|
Бром ВГ2 |
PID-Br2-2 |
от 0 до 0,2 включ. |
от 0 до 1,33 включ. |
± 20 |
- |
|
св. 0,2 до 2 |
св. 1,33 до 13,3 |
- |
± 20 | ||
|
Аммиак NH3 |
PID-NH3-IOO |
от 0 до 20 включ. |
от 0 до 14,2 включ. |
± 15 |
- |
|
св. 20 до 100 |
св. 14,2 до 71 |
- |
± 15 | ||
|
PID-NH3-IOOO |
от 0 до 100 включ. |
от 0 до 71 включ. |
± 15 |
- | |
|
св. 100 до 1000 |
св. 71 до 710 |
- |
± 15 | ||
|
Этантиол (этилмеркаптан) C2H5SH |
PID-C2H5SH-IO |
от 0 до 0,4 включ. |
от 0 до 1 включ. |
± 20 |
- |
|
св. 0,4 до 10 |
св. 1 до 25,8 |
- |
± 20 | ||
|
Метантиол (метилмеркаптан) СНзЗН |
PID-CH3SH-IO |
от 0 до 0,4 включ. |
от 0 до 0,8 включ. |
± 20 |
- |
|
св. 0,4 до 10 |
св. 0,8 до 20 |
- |
± 20 | ||
|
PID-CH3SH-2O |
от 0 до 2 включ. |
от 0 до 4 включ. |
± 20 |
- | |
|
св. 2 до 20 |
св. 4 до 40 |
- |
± 20 | ||
|
Акриловая кислота C3H4O2 |
PID-C3H4O2-3,3 |
от 0 до 1,б5 включ. |
от 0 до 4,95 включ. |
± 20 |
- |
|
св. 1,б5 до 3,3 |
св. 4,95 до 9,9 |
- |
± 20 | ||
|
PID-C3H4O2-10 |
от 0 до 1,65 включ. |
от 0 до 4,95 включ. |
± 20 |
- | |
|
св. 1,65 до 10 |
св. 4,95 до 30 |
- |
± 20 | ||
|
Этилацетат C4H8O2 |
PID-C4H8O2-100 |
от 0 до 13 включ. |
от 0 до 47,6 включ. |
± 20 |
- |
|
св. 13 до 100 |
св. 47,6 до 366 |
- |
± 20 | ||
|
Бутилацетат C6H12O2 |
PID-C6H12O2-100 |
от 0 до 10 включ. |
от 0 до 48,3 включ. |
± 20 |
- |
|
св. 10 до 100 |
св. 48,3 до 483 |
- |
± 20 | ||
|
Пропилен (пропен) СзНб |
PID-C3H6-285 |
от 0 до 57 включ. |
от 0 до 99,8 включ. |
± 15 |
- |
|
св. 57 до 285 |
св. 99,8 до 499 |
- |
± 15 | ||
|
2,3-дитиабутан (диметилдисульфид) С2Нб82 |
PID-C2H6S2-2 |
от 0 до 0,35 включ. |
от 0 до 1,37 включ. |
± 20 |
- |
|
св. 0,35 до 2 |
св. 1,37 до 7,8 |
- |
± 20 | ||
|
PID-C2H6S2-1O |
от 0 до 2 включ. |
от 0 до 7,8 включ. |
± 20 |
- | |
|
св. 2 до 10 |
св. 7,8 до 39,2 |
- |
± 20 | ||
|
2,5-фурандион (малеиновый ангидрид) C4H2O3 |
PID-C4H2O3-3 |
от 0 до 0,25 включ. |
от 0 до 1,02 включ. |
± 20 |
- |
|
св. 0,25 до 3 |
св. 1,02 до 12,2 |
- |
± 20 | ||
|
PID-C4H2O3-10 |
от 0 до 2 включ. |
от 0 до 8,16 включ. |
± 20 |
- | |
|
св. 2 до 10 |
св. 8,16 до 40,8 |
- |
± 20 | ||
|
Дисульфид углерода (сероуглерод) CS2 |
PID-CS2-10 |
от 0 до 1 включ. |
от 0 до 3,17 включ. |
± 20 |
- |
|
св. 1 до 10 |
св. 3,17 до 31,7 |
- |
± 20 | ||
|
Ацетонитрил C2H3N |
PID-C2H3N-10 |
от 0 до 6 включ. |
от 0 до 10,2 включ. |
± 15 |
- |
|
св. б до 10 |
св. 10,2 до 17,1 |
- |
± 15 | ||
|
Циклогексан СбН12 |
РШ-СбН12-100 |
от 0 до 20 включ. |
от 0 до 70 включ. |
± 20 |
- |
|
св. 20 до 100 |
св. 70 до 350 |
- |
± 20 |
Продолжение таблицы 5____________________________________________________________
1 2 3 4 5 б
|
1,3-бутадиен (дивинил) С4Н6 |
РШ-С4Н6-5ОО |
от 0 до 50 включ. |
от 0 до 112 включ. |
± 20 |
- |
|
св. 50 до 500 |
св. 112 до 1125 |
- |
± 20 | ||
|
н-гексан СбН14 |
PID-C6H14- 1000 |
от 0 до 84 включ. |
от 0 до 301 включ. |
± 20 |
- |
|
св. 84 до 1000 |
св. 301 до 3584 |
- |
± 20 | ||
|
Акрилонитрил C3H3N |
PID-C3H3N-10 |
от 0 до 0,7 включ. |
от 0 до 1,45 включ. |
± 20 |
- |
|
св. 0,7 до 10 |
св. 1,45 до 22,1 |
- |
± 20 | ||
|
Муравьиная кислота CH2O2 |
PID-CH2O2-10 |
от 0 до 0,5 включ. |
от 0 до 0,96 включ. |
± 20 |
- |
|
св. 0,5 до 10 |
св. 0,96 до 19,1 |
- |
± 20 | ||
|
н-гептан С7Н16 |
РШ-С7Н16-500 |
от 0 до 50 включ. |
от 0 до 208 включ. |
± 15 |
- |
|
св. 50 до 500 |
св. 208 до 2084 |
- |
± 15 | ||
|
РГО-С7Н16- 2000 |
от 0 до 100 включ. |
от 0 до 416 включ. |
± 15 |
- | |
|
св. 100 до 2000 |
св. 416 до 8334 |
- |
± 15 | ||
|
2-пропанон (ацетон) СзНбО |
PID-C3H6O- 1000 |
от 0 до 80 включ. |
от 0 до 193 включ. |
± 15 |
- |
|
св. 80 до 1000 |
св. 193 до 2415 |
- |
± 15 | ||
|
1,2-дихлорэтан С2Н4С12 |
РШ-С2Н4С12-20 |
от 0 до 2 включ. |
от 0 до 8,23 включ. |
± 20 |
- |
|
св. 2 до 20 |
св. 8,23 до 82,3 |
- |
± 20 | ||
|
Этилцеллозольв (2-этоксиэтанол) С4Н10О2 |
РШ-С4Н10О2- 20 |
от 0 до 2 включ. |
от 0 до 7,5 включ. |
± 20 |
- |
|
св. 2 до 20 |
св. 7,5 до 75 |
- |
± 20 | ||
|
Диметиловый эфир C2H6O |
PID-C2H6O-500 |
от 0 до 100 включ. |
от 0 до 192 включ. |
± 15 |
- |
|
св. 100 до 500 |
св. 192 до 958 |
- |
± 15 | ||
|
2-метилпропан (изобутан) i-C4H10 |
PID-i-C4H10- 1000 |
от 0 до 100 включ. |
от 0 до 241 включ. |
± 15 |
- |
|
св. 100 до 1000 |
св. 241 до 2417 |
- |
± 15 | ||
|
2-метил-1 -пропанол (изобутанол) i-C4H9OH |
PID-i-C4H9OH- 20 |
от 0 до 3 включ. |
от 0 до 9,2 включ. |
± 20 |
- |
|
св. 3 до 20 |
св. 9,2 до 61,6 |
- |
± 20 | ||
|
Циклогексанон C6H10O |
PID-C6H10O-20 |
от 0 до 2 включ. |
от 0 до 7 включ. |
± 20 |
- |
|
св. 2 до 20 |
св. 7 до 70 |
- |
± 20 | ||
|
2-бутанон (метилэтилкетон) C4H8O |
PID-C4H8O-500 |
от 0 до 60 включ. |
от 0 до 180 включ. |
± 15 |
- |
|
св. 60 до 500 |
св. 180 до 1500 |
- |
± 15 | ||
|
T етраэтилортосилика т (TEOS) C8H20O4Si |
PID-C8H20O4Si-10 |
от 0 до 2 включ. |
от 0 до 17,3 включ. |
± 20 |
- |
|
св. 2 до 10 |
св. 17,3 до 86,6 |
- |
± 20 |
(1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.
Продолжение таблицы 5_______________________________________________________________
(2) - Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения
|
1 |
2 |
3 |
4 |
5 |
б |
Лист № 23
Всего листов 29 (поставляется по заказу).
(3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C’=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.
Таблица 6 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с инфракрасным сенсором (FR)
|
Определяемый компонент*-1) |
Модификация сенсора |
Диапазон измерений(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, _ -1 млн 1 |
массовой концен-трации(3), мг/м3 |
приведенной к ВПИ |
относительной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1,1,1,2-тетрафторэтан C2H2F4 (R134a) |
га^134а-1000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 424 до 4240 |
- |
±20 | ||
|
га^134а-2000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 424 до 8480 |
- |
±20 | ||
|
Пентафторэтан C2HF5 (R125) |
FR-R125-1000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 499 до 4990 |
- |
±20 | ||
|
FR-R125-2000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 499 до 9980 |
- |
±20 | ||
|
Хлордифтор-метан CHClF2(R22) |
FR-R22-1000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 360 до 3600 |
- |
±20 | ||
|
FR-R22-2000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 360 до 7200 |
- |
±20 | ||
|
1,2,2-трихлортри-фторэтан C2Cl3F3(R113a) |
га^113а-1000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 779 до 7790 |
- |
±20 | ||
|
га^113а-2000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 779 до 15580 |
- |
±20 | ||
|
Дихлордифтор-метан CC12F2(R12) |
FR-R12-1000 |
от 0 до 100 включ. |
от 0 до 503 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 503 до 5028 |
- |
±20 | ||
|
1,1,1,2,3,3,3-гептафторпропан C3HF7(R227) |
БК-К227а-5000 |
от 0 до 1000 включ. |
от 0 до 7070 включ. |
±20 |
- |
|
св. 1000 до 5000 |
св.7070 до 35350 |
- |
±20 | ||
|
Фреон R407c (Хладон) (4) |
FR-R407c-1000 |
от 0 до 100 включ. |
от 0 до 358 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 358 до 3583 |
- |
±20 | ||
|
FR-R407c-2000 |
от 0 до 100 включ. |
от 0 до 358 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 358 до 7165 |
- |
±20 | ||
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Гексафторид серы (SF6) |
FR-SF6-1000 |
от 0 до 500 включ. |
от 0 до 3035 включ. |
±20 |
- |
|
св. 500 до 1000 |
св. 3035 до 6070 |
- |
±20 | ||
|
FR-SF6-1500 |
от 0 до 750 включ. |
от 0 до 4553 включ. |
±20 |
- | |
|
св. 750 до 1500 |
св. 4553 до 9106 |
- |
±20 | ||
|
(1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. (2) - Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу). (3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. (4) - Фреон R407с (хладон) - смесь хладонов (по массе): R32 (СII2F2) -23%, R125 (C2HF5) -25%, R134a (C2H2F4) -52%. | |||||
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от 15 до 25 °С на каждые 10 °С, долях от пределов допускаемой основной погрешности |
±0,2 |
|
Время установления выходного сигнала То,9, с, не более - для инфракрасного сенсора |
5 |
|
- для термокаталитического сенсора |
10 |
|
- для электрохимического сенсора |
45 |
|
- для фотоионизационного сенсора |
15* |
|
- для инфракрасного сенсора (хладоны) |
60 |
|
* - без учета периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем) |
Таблица 8 - Потребляемая мощность, Вт, не более
|
———. Исполнение Режим работы ——— |
Advant |
Advant 2 |
Advant 4 |
ERIS XS |
Advant S |
|
включение |
6,3 |
8 |
10 |
6,3 |
6,3 |
|
прогрев |
1 |
2,7 |
5,5 |
1 |
1 |
|
режим измерения |
1,3 |
2,7 |
5,5 |
1,3 |
1,3 |
|
режим измерения, при активной сигнализации (превышение порога) |
2,2 |
4 |
6,5 |
2,2 |
2,2 |
Продолжение таблицы 8
|
———____________^ Исполнение Режим работы ’ ’ -—— _ |
Advant |
Advant 2 |
Advant 4 |
ERIS XS |
Advant S |
|
при активной функции обогрева сенсора, дополнительно |
3 |
6 |
12 |
3 |
3 |
|
работа СЗО, при активной сигнализации (превышение порога) дополнительно |
1,75 |
1,75 |
1,75 |
1,75 |
1,75 |
|
при использовании ERIS XS, дополнительно |
2,2 |
2,2 |
2,2 |
- |
2,2 |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Напряжение питания постоянного тока, В |
от 13 до 36 | |||||
|
Выходной сигнал*: - цифровой - аналоговый токовый, мА - реле (Порог 1, Порог 2, Авария, реле Порог 3 - только для датчиков NH3), В, не более -постоянного тока -переменного тока - беспроводная передача данных на частоте 2,4 ГГц, 868 МГц по протоколу E-WIRE, дальность, метров прямой видимости, не менее - беспроводная передача данных на по протоколу LoRaWAN, дальность, метров прямой видимости, не менее |
RS-485, HART от 4 до 20 250 220 (2 А) 1000 1000 | |||||
|
*- Перечень и количество выходных сигналов определяется заказом | ||||||
|
Габаритные размеры, мм, не более: |
Advant |
Advant 2 |
Advant 4 |
ERIS XS |
Advant S | |
|
- длина |
145 |
145 |
145 |
100 |
145 | |
|
- высота |
110 |
111 |
111 |
85 |
110 | |
|
- ширина |
230,5 |
232,5 |
240 |
260 |
230,5 | |
|
Масса, кг, не более: - в алюминиевом корпусе - в корпусе из нержавеющей стали |
2,0 3,9 |
2,0 3,9 |
2,5 5,0 |
2,0 4,0 |
2,0 3,9 | |
|
Масса светозвукового оповещателя СЗО (дополнительно), кг, не более |
0,35 | |||||
|
Условия эксплуатации: - температура окружающего воздуха, °С • Температурное исполнение Т1 • Температурное исполнение Т2 • Температурное исполнение Т3 - относительная влажность, %, не более - атмосферное давление, кПа |
от -65 до +65(+150*) от -40 до +65 от -20 до +65 98 от 84 до 106,7 | |||||
|
Средний срок службы, лет |
15 | |||||
Продолжение таблицы 9
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч • для приборов с инфракрасным сенсором IR • для приборов с термокаталитическим CT, электрохимиче ским EC, фотоионизационным PID или инфракрасным сенсором на хладоны FR |
100000 35000 |
|
* - для высокотемпературного выносного датчика | |
Знак утверждения типа
наносится на шильд, закрепленный на корпус газоанализатора, методом лазерной печати, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
Advant X |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз.** |
|
Методика поверки |
МП 22-221-2020 |
1 экз.** |
|
Калибровочная насадка |
- |
1 шт.* |
|
Козырек защиты от атмосферных осадков и солнца |
- |
1 шт.* |
|
Комплект для монтажа на трубу |
- |
1 шт.* |
|
Комплект для монтажа в воздуховоде |
- |
1 шт.* |
|
Магнитный ключ |
- |
1 шт. |
|
Шестигранный ключ |
- |
1 шт. |
|
Кабельный ввод |
- |
1 шт.* |
|
Заглушка кабельного ввода |
- |
1 шт.* |
|
Защита корпуса сенсора от осадков |
- |
1 шт. |
|
Защитный экран от насекомых |
1 шт.* | |
|
Светозвуковой оповещатель СЗО |
- |
1 шт.* |
|
Поточная насадка для технологических сред |
- |
1 шт.* |
|
Разъем для подключения HART коммуникатора |
- |
1 шт.* |
|
Модуль расширения Advant RM |
- |
1 шт.* |
|
* Поставляется по отдельному заказу * * Один экземпляр на партию, но не менее одного экземпляра в один адрес | ||
Поверка
осуществляется по документу МП 22-221-2020 «ГСИ. Газоанализаторы стационарные Advant. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 09.10. 2020 г.
Основные средства поверки:
- генератор газовых смесей ГГС, 1 разряда в диапазоне значений от 1-10'6 до 10 % по Приказу Росстандарта от 14.12.2018 № 2664 (рег. № 62151-15);
- комплекс динамический газосмесительный ДГК-НВ, в диапазоне значений от 10 до 50 % НКПР по Приказу Росстандарта от 14.12.2018 № 2664 (рег. № 47882-11);
Лист № 27
Всего листов 29
- генератор-разбавитель ГС-2000, 1 разряда в диапазоне значений от 0,01 до 2000 млн-1 по Приказу Росстандарта от 14.12.2018 № 2664 (рег. № 58834-14);
- генератор ГДП 102, 2 разряда в диапазоне значений от 0,07 до 100 мг/м3 по Приказу Росстандарта от 14.12.2018 № 2664 (рег. № 17431-09);
- генератор озона ГС-024, 1 разряда в диапазоне значений от 0 до 500 мкг/м3 по Приказу Росстандарта от 14.12.2018 № 2664 (рег. № 23505-08);
- Стандартные образцы - поверочные газовые смеси (ГСО-ПГС):
ГСО 10597-2015 (СН4-азот), ГСО 10599-2015 (СН4-воздух), ГСО 10599-2015 (С2Н4-воздух), ГСО 10599-2015 (СзН8-воздух), ГСО 10597-2015 (СзН8-азот), ГСО 10599-2015 (СЛю-воздух), ГСО 10540-2014 (С^-воздух), ГСО 10599-2015 (К^ю-воздух), ГСО 10599-2015 (С5Н12-воздух), ГСО 10539-2014 (С5Н10-воздух), ГСО 10540-2014 (СзНю-воздух), ГСО 10599-2015 (СбН14-воздух), ГСО 10540-2014 (СбН14-воздух), ГСО 10599-2015 (СзНб-воздух), ГСО 105342014 (СНзОН-воздух), ГСО 10528-2014 (СбНб-воздух), ГСО 10543-2014 (СзНб-воздух), ГСО 10540-2014 (СзНб-воздух), ГСО 10534-2014 (СзН5ОН-воздух), ГСО 10540-2014 (С7Н1б-воздух), ГСО 10534-2014 (СзН4О-воздух), ГСО 10597-2015 (СО2-азот), ГСО 10534-2014 (СзНбО-воздух), ГСО 10539-2014 (ьС^-воздух), ГСО 10540-2014 (ьС^-воздух), ГСО 10539-2014 (С5Н8-воздух), ГСО 10540-2014 (С5Н8-воздух), ГСО 10543-2014 (С2Н2-воздух), ГСО 10534-2014 (СзНзК-воздух), ГСО 10528-2014 (С7Н8-воздух), ГСО 10528-2014 (СзНю-воздух), ГСО 105402014 (С8Н18-воздух), ГСО 10535-2014 (С4Н8О2-воздух), ГСО 10525-2014 (СбНпО2-воздух), ГСО 10534-2014 (СбН12О2-воздух), ГСО 10539-2014 (С4Нб-воздух), ГСО 10540-2014 (С4Нб-воздух), ГСО 10549-2014 (С2Н4С12-воздух), ГСО 10538-2014 (C2H6S-воздух), ГСО 10525-2014 (С4Н9ОН-воздух), ГСО 10534-2014 (С^ОН-воздух), ГСО 10525-2014 (зес-С^ОН-воздух), ГСО 105252014 (С9Н20-воздух), ГСО 10525-2014 (С8Н8-воздух), ГСО 10539-2014 (С8Н8-воздух), ГСО 10540-2014 (С8Н8-воздух), ГСО 10549-2014 (С2НзС1-воздух), ГСО 10540-2014 (СзНб-воздух), ГСО 10534-2014 (С2НбО-воздух), ГСО 10534-2014 (СгНюО-воздух), ГСО 10549-2014 (СбН5С1-воздух), ГСО 10534-2014 (С4Н8О-воздух), ГСО 10534-2014 (геЛ-С^ОН-воздух), ГСО 105342014 (гегг-С5Н12О-воздух), ГСО 10525-2014 (т-С8Ню-воздух), ГСО 10525-2014 (о-С8Н10-воздух), ГСО 10525-2014 (р-СзНю-воздух), ГСО 10534-2014 ф-СзНтОН-воздух), ГСО 10525-2014 (С8Н16-воздух), ГСО 10540-2014 ф-СзНп-воздух), ГСО 10537-2014 (C2H5SН-воздух), ГСО 10538-2014 (C2H5SН-воздух), ГСО 10538-2014 (CHзSH-воздух), ГСО 10537-2014 (CHзSH-воздух), ГСО 105з4-2014 (СгНзК-воздух), ГСО 10535-2014 (С2Нз^воздух), ГСО 10537-2014 (С2Нб82-воздух), ГСО 10546-2014 (ЫНз-воздух), ГСО 10599-2015 (Н2-воздух), ГСО 10546-2014 (H2S-воздух), ГСО 10546-2014 (Н^-азот), ГСО 10546-2014 (НР-азот) ГСО 10546-2014 (SiH4 -азот), ГСО 10546-2014 (NO-азот), ГСО 10546-2014 (^2-воздух), ГСО 10599-2015 (СО-воздух), ГСО 10546-2014 (HGN-азот), ГСО 10546-2014 (Ск-азот), ГСО 10599-2015 (8О2-азот), ГСО 105972015 (О2-азот), ГСО 10546-2014 (СН2О-азот); ГСО 10546-2014 (СОСк-азот), ГСО 10546-2014 (р2-азот), ГСО 10546-2014 (РНз-азот), ГСО 10546-2014 (АзНз-азот), ГСО 10549-2014 (С2Н2Р4-воздух), ГСО 10549-2014 (С2Н?5-воздух), ГСО 10549-2014 (СНС1?2-воздух), ГСО 10549-2014 (С2С1зРз-воздух), ГСО 10549-2014 (ССШ-воздух), ГСО 10549-2014 (СзН?7-воздух), ГСО 105492014 (8Рб-воздух), ГСО 10534-2014 (РСИЮН-воздух), ГСО 10534-2014 (СбНюО-воздух); ГСО 105з9-2014 (С6Н12 - воздух); ГСО 10540-2014 (С6Н12 - воздух); ГСО 10534-2014 (СзН6О - воздух); ГСО 10534-2014 ^^NO - воздух); ГСО 10657 (С^цК - воздух); ГСО 10537-2014 (С82 -воздух);
- Источники микропотоков газов и паров ИМ-РТ10-М-А2, 1 разряд (регистрационный номер в Федеральном информационном фонде 46915-11);
- Источники микропотоков газов и паров ИМ-ГП-89-М-А2, ИМ-ГП-9з-О-А2, ИМ-ГП-97-М-А2, ИМ-ГП-104-М-А2, ИМ-ГП-129-О-А2, ИМ-ГП-159-М-А2, ИМ-ГП-177-М-А2, 1 разряд (регистрационный номер в Федеральном информационном фонде 68336-17);
Лист № 28
Всего листов 29
- Источники микропотоков газов и паров ИМ-ВРЗ-3-М-А2, ИМ-ВРЗ-6-М-А2, ИМ-ВРЗ-7-М-А2, ИМ-ВРЗ-10-М-А2, ИМ-ВРЗ-12-М-А2, ИМ-ВРЗ-14-М-А2, ИМ-ВРЗ-20-М-И, 1 разряд (регистрационный номер в Федеральном информационном фонде 50363-12);
- Источники микропотоков газов и паров ИМ-0 (акриловая кислота), 0 разряда (регистрационный номер в Федеральном информационном фонде 73671-18);
- Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002;
- мультиметр цифровой 34410А. Диапазон измерения постоянного напряжения до 1000 В, переменного напряжения до 750 В, силы постоянного тока до 3 А, силы переменного тока до 3 А, сопротивления постоянному току до 1 ГОм (рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов ДГС с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н)
Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.53.110-007-56795556-2019. Газоанализаторы стационарные Advant. Технические условия
Другие Газоанализаторы
