Регистраторы "ТУРА-ТD0004-3А"

Номер в ГРСИ РФ: 82084-21
Производитель / заявитель: ООО "Три-А", г. Тюмень
Скачать
82084-21: Описание типа СИ Скачать 380.5 КБ
82084-21: Методика поверки ИЦРМ-МП-237-20 Скачать 6.8 MБ
Нет данных о поставщике
Регистраторы "ТУРА-ТD0004-3А" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Регистраторы «ТУРА-ТБ0004-3А» (далее - регистраторы) предназначены для преобразований количества импульсов в значения физических величин, измеряемых счетчиками воды, газа, электроэнергии и импульсными датчиками в составе измерительных устройств, а также для деления входных импульсов с заданным коэффициентом деления.

Информация по Госреестру

Основные данные
Номер по Госреестру 82084-21
Наименование Регистраторы
Модель "ТУРА-ТD0004-3А"
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 18.06.2026
Производитель / Заявитель

Общество с ограниченной ответственностью "ТРИ-А" (ООО "ТРИ-А"), Тюменская обл., г. Тюмень

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 394
Найдено поверителей 1
Успешных поверок (СИ пригодно) 394 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

82084-21: Описание типа СИ Скачать 380.5 КБ
82084-21: Методика поверки ИЦРМ-МП-237-20 Скачать 6.8 MБ

Описание типа

Назначение

Регистраторы «TYPA-TD0004-3A» (далее - регистраторы) предназначены для преобразований количества импульсов в значения физических величин, измеряемых счетчиками воды, газа, электроэнергии и импульсными датчиками в составе измерительных устройств, а также для деления входных импульсов с заданным коэффициентом деления.

Описание

Принцип действия регистраторов основан на измерении количества импульсов и дальнейшем их преобразовании в физическую величину в соответствии с масштабным коэффициентом. Масштабный коэффициент конфигурируется на основании физических величин, измеряемых счетчиками воды, газа, электроэнергии и импульсными датчиками в составе измерительных устройств.

Конструктивно регистраторы выполнены в пластмассовом корпусе, внутри которого расположена микросхема. На передней панели корпуса располагается жидкокристаллический дисплей, а также органы управления. На верхней и нижней сторонах корпуса имеются клеммы для измерений, деления импульсов, передачи данных, а также взаимодействия с подключенными устройствами. Клеммы электропитания расположены на нижней стороне корпуса.

Регистраторы имеют четыре основных независимых канала измерений для регистрации параметров, каждый из каналов включает в себя:

- входные клеммы с независимой гальванической изоляцией и защитой от помех;

- выходные клеммы делителя типа «открытый коллектор» с конфигурируемым коэффициентом деления;

- клеммы для питания датчиков стабилизированным напряжением 24 В постоянного тока с защитой от короткого замыкания и суммарным током потребления не более 0,7 А;

- сигнальные клеммы типа «сухой контакт» для сигнализации отсутствия импульсов от датчиков по истечении заданного интервала времени.

Каналы 1 и 2 регистраторов могут быть сконфигурированы для измерений активного импульсного сигнала амплитудой до 30 В, для этого предусмотрены дополнительные входные клеммы с гальванической развязкой и фильтром подавления помех.

Регистраторы имеют энергонезависимую память, которая позволяет хранить накопленные данные при отключении электрического питания.

Наименование регистраторов имеет две формы записи: «Регистраторы «TYPA-TD0004-3А», «Регистраторы «ТУРА-ТД0004-3А». Форма записи регламентируется условиями поставки.

Наличие порта RS-485 позволяет объединить до 64 регистраторов в локальную сеть и подключить к системе автоматизации. Протокол обмена данными - Modbus RTU.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.

Общий вид регистраторов представлен на рисунке 1.

LON         ’’2 2   ’*^«*r*r ***«r*r            •**««••»

U^gSOV KS25- J ?.  ' .-:

а) исполнение с формой записи наименования «Регистраторы «ТУРА-ТД0004-3А»

б) исполнение с формой записи наименования «Регистраторы «TyPA-TD0004-3A»

Рисунок 1 - Общий вид регистраторов

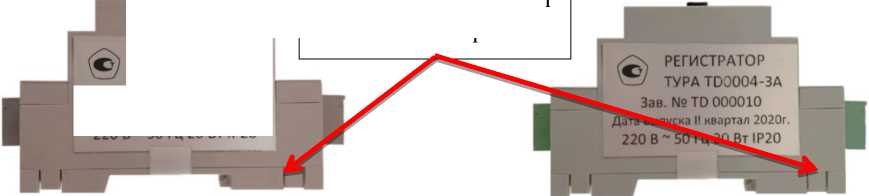

Схема пломбирования от несанкционированного доступа и место нанесения знака поверки приведены на рисунке 2.

Пломба с нанесением

знака поверки

Зав. № TD 000011 Дата выпуска I! квартал 2020г. 220 В ~ 50 Гц 20 Вт IP20

а) исполнение с формой записи наименования «Регистраторы «ТУРА-ТД0004-3А»

б) исполнение с формой записи наименования «Регистраторы «TyPA-TD0004-3A»

Рисунок 2 - Схема пломбирования от несанкционированного доступа, место нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) регистраторов является встроенным и записано в память микропроцессора. После включения электропитания регистраторов происходит автоматическая инициализация ПО. ПО инсталлируется в микропроцессор на заводе-изготовителе и в процессе эксплуатации регистраторов изменению не подлежит.

Конструкция регистраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики регистраторов нормированы с учетом влияния встроенного ПО.

Применяемый в регистраторах интерфейс RS-485 не позволяет вводить в регистраторы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат, для фальсификации отображаемых, обработанных или сохраненных результатов измерений.

Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО), не ниже

5.1.02-2020

Цифровой идентификатор ПО

Технические характеристики

Метрологические характеристики регистраторов приведены в таблице 2, основные технические характеристики - в таблице 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Верхняя граница диапазона показаний физических величин

9999999999,999

Характеристики входного импульсного сигнала:

- амплитуда импульсного сигнала, В

- частота следования импульса, кГц, не более

- длительность импульса, мкс, не менее

от 1 до 24

10

50

Пределы допускаемой относительной погрешности преобразований количества импульсов в накопленные значения физических величин, %

±0,1

Диапазон коэффициентов деления импульсов

от 11)/12) до 11)/10002)

Диапазон деления пачки входных импульсов, имп.

от 1 до 50000

Пределы допускаемой абсолютной погрешности деления импульсов, имп.

±1 на 50000 имп.

1) Количество импульсов на выходе делителя регистратора.

2) Количество импульсов, подаваемое на вход регистратора.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество входных каналов:

- для датчиков с герконовым или транзисторным импульсным выходом

- для датчиков с активным (потенциальным) импульсным

выходом

4 (основных)

2 (дополнительных)

Количество выходных клемм:

- клеммы делителя типа «открытый коллектор»

- клеммы сигнальные типа «сухой контакт»

4

5

Рабочие условия измерений:

- температура окружающей среды, °С

- относительная влажность при температуре +35 °С, %, не более

от +5 до +50 95

Габаритные размеры (длинахвысотахглубина), мм, не более

160х110х65

Масса, кг, не более

1,0

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 100 до 300 от 45 до 55

Средняя наработка на отказ, ч

90000

Средний срок службы, лет

12

Знак утверждения типа

наносится любым технологическим способом на маркировочную табличку, закрепленную на корпусе регистраторов, и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Регистратор «ТУРА-ТD0004-3А»

1 шт.

Руководство по эксплуатации1)

1 экз.

Паспорт

1 экз.

Вспомогательная поверочная плата2)

шт. 2)

1) Количество экземпляров оговаривается при заказе регистраторов (допускается поставка методики поверки и руководства по эксплуатации на флеш-накопителе).

2) Условия поставки и количество вспомогательных поверочных плат указываются в договоре на поставку.

Сведения о методах измерений

приведены в разделе «Использование по назначению» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
