Комплексы измерительно-вычислительные Сервисный блок
| Номер в ГРСИ РФ: | 82225-21 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Вымпел", г.Дедовск |
Комплексы измерительно-вычислительные «Сервисный блок» (далее - сервисный блок) предназначены для автоматических измерений величин влажности в природном газе, воздухе или других газах, и для измерений температуры конденсации углеводородов, а также для сбора, обработки, хранения и передачи данных в автоматизированные системы управления технологическими процессами (далее - АСУ ТП), и для управления исполнительными устройствами в цепях автоматического регулирования.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 82225-21 | |||||||||||||||
| Действует | по 16.07.2026 | |||||||||||||||
| Наименование | Комплексы измерительно-вычислительные | |||||||||||||||
| Модель | Сервисный блок | |||||||||||||||
| Модификации |
Модификация I (базовая) Модификация II (расширенная) Модификация III (максимальная) исполнение 2М исполнение W исполнение SW исполнение HT |
|||||||||||||||
| Приказы |
№573 от
24.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9c08d104-149c-42a0-0459-b6ce5b51bbcd | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «НПО «Вымпел», РОССИЯ, 143530, Московская обл., Истринский р-н, г. Дедовск, Школьный пр-д, д. 11
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ВМПЛ3.035.004 МП изм. № 1 ГСИ. Комплексы измерительно-вычислительные «Сервисный блок». Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к ВМПЛ3.035.004 МП
(с 24.03.2026)
ВМПЛ3.035.004 МП ГСИ. Комплексы измерительно-вычислительные "Сервисный блок". Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 96 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 29.03.2026 |
Поверители
Скачать
|
82225-21: Описание типа
2021-82225-21.pdf
|
Скачать | 660.6 КБ | |
|
82225-21: Методика поверки
2021-mp82225-21.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
82225-21: Описание типа
2026-82225-21.pdf
|
Скачать | 745.4 КБ | |
|
82225-21: Методика поверки
ВМПЛ3.035.004 МП изм. № 1
2026-mp82225-21.pdf
|
Скачать | 4.7 MБ | |
|
82225-21: Методика поверки
ВМПЛ3.035.004 МП
2021-mp82225-21-1.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные «Сервисный блок» (далее - сервисный блок) предназначены для автоматических измерений величин влажности в природном газе, воздухе или других газах, и для измерений температуры конденсации углеводородов, а также для сбора, обработки, хранения и передачи данных в автоматизированные системы управления технологическими процессами (далее - АСУ ТП), и для управления исполнительными устройствами в цепях автоматического регулирования.
Описание
Сервисный блок является автоматическим, цифровым, непрерывно-действующим стационарным средством измерений и относится к приборам, предназначенным для метрологического обеспечения измерительных систем по ГОСТ Р 8.596.
Сервисный блок состоит из взрывозащищённых первичных преобразователей температуры точки росы/инея (температуры точки росы по воде) (далее - ТТР), температуры конденсации углеводородов (температуры точки росы по углеводородам) далее - ТКУ), объёмной доли влаги (далее - ОДВ), взрывозащищённых преобразователей давления и вторичного блока, выполняющего функции обработки измерительной информации и управления технологическими процессами. Сервисный блок обеспечивает непрерывное измерение в природном газе или других газах: ТТР в соответствии с ГОСТ Р 53763-2009 и ГОСТ 20060-2021; ТКУ в соответствии с ГОСТ Р 53762-2009 и ГОСТ 20061-2021; ОДВ в соответствии с ГОСТ Р 53763-2009, ГОСТ Р 8.758-2011 и ГОСТ 35033-2023; расчёт измеряемой ТТР на предустановленное или измеряемое давление, отличное от давления при котором проводилось измерение ТТР, и расчёт массовой концентрации влаги (далее - МКВ) в соответствии с ГОСТ Р 53763-2009, ГОСТ 34807-2021, ИСО 18453:2004 (ISO 18453:2004) и с учетом ГОСТ Р 8.811-2012.
Сервисный блок имеет три модификации, отличающиеся функциональными возможностями вторичного блока.
Модификация I (базовая) обеспечивает:
- измерение, отображение текущих значений ТТР, ТКУ, рабочего давления (при наличии первичного преобразователя давления), температуры корпуса прибора и состояние системы дополнительного охлаждения (далее - СДО) (при наличии СДО);
- регистрацию измеренных значений в энергонезависимой памяти;
- передачу текущих измеренных значений в АСУ ТП и другие измерительно -информационные системы по интерфейсам RS-485 или USB (протокол Modbus RTU), Ethernet (протокол Modbus TCP), интерфейсу (4.. .20) мА;
- управление СДО первичных преобразователей влажности (далее - ППВ) и другими исполнительными механизмами;
- реализацию системы сигнализации Alarm типа «открытый коллектор» для выдачи аварийных сигналов при выходе значения измеряемой величины за пределы заданного диапазона;
- вывод на дисплей сервисного блока и в карту регистров Modbus сигнализации при появлении ошибок в работе оборудования;
- электропитание подключаемых ППВ и активных токовых выходов.
Модификация II (расширенная) обеспечивает:
- функции сервисного блока модификации I;
- измерение и отображение текущих значений ОДВ;
- определение с нормируемой погрешностью текущих расчётных значений ТТР при абсолютном давлении, отличном от давления, при котором проводилось измерение;
- расчёт МКВ в соответствии с ГОСТ Р 53763-2009, ГОСТ 34807-2021 и с учётом ГОСТ 8.811-2012.
Модификация III (максимальная) обеспечивает:
- функции сервисного блока модификации II;
- расчёт МКВ в соответствии с ИСО 18453:2004 (ISO 18453:2004).
Все модификации сервисных блоков имеют исполнения, отличающиеся метрологическими характеристиками и функциональными возможностями входящих в его состав первичных преобразователей величин влажности и температуры конденсации углеводородов:
- исполнение 2М - комплектуется преобразователем точки росы КОНГ-Прима-2М КРАУ2.848.015-01;
- исполнение W - комплектуется анализатором влажности FAS исполнения FAS-W ВМПЛ2.848.008;
- исполнение SW - комплектуется преобразователем точки росы FAS-SW ВМПЛ2.848.016;
- исполнение HT - комплектуется анализатором влажности HygroTrace ВМПЛ2.848.019.
Все исполнения могут комплектоваться взрывозащищённым первичным преобразователем давления с токовым выходным сигналом (4...20) мА. Нормируемые метрологические характеристики сервисного блока определены при использовании первичного преобразователя давления, имеющего класс точности 0,25 %, при диапазоне измерения (0...16 МПа).
Внешний вид сервисного блока в зависимости от исполнения приведён на рис. 1-4. Маркировка сервисного блока, включающая наименование, обозначение и исполнение прибора, заводской номер и другую информацию наносится на табличку, выполненную методом лазерной гравировки и прикреплённую на боковой поверхности корпуса вторичного блока. Заводской номер, состоящий из буквы, указывающей на место изготовления, двух последних цифр года выпуска, месяца выпуска и четырёх цифр номера по системе нумерации завода-изготовителя, наносятся на табличку преобразователя методом лазерной гравировки. Знак поверки наносится в свидетельство о поверке и (или) формуляр. Пломбирование осуществляется с помощью наклеек на винты крепления планки внутри корпуса вторичного блока, ограничивающей доступ к электронной плате. Внешний вид вторичного блока с указанием места закрепления таблички с маркировкой, и мест пломбирования приведён на рис. 5.
Рисунок 1 - Внешний вид сервисного блока исполнения 2М
Рисунок 2 - Внешний вид сервисного блока исполнения W
Рисунок 3 - Внешний вид сервисного блока исполнения SW
Рисунок 4 - Внешний вид сервисного блока исполнения HT

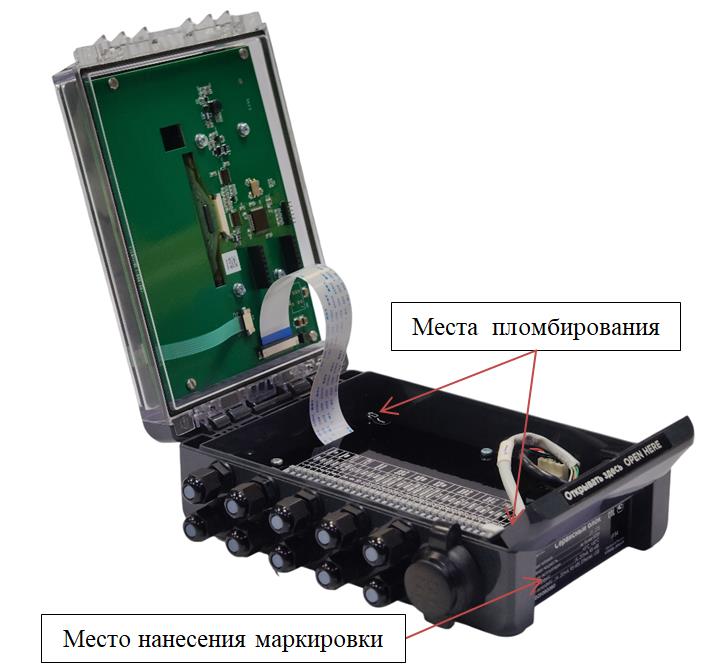

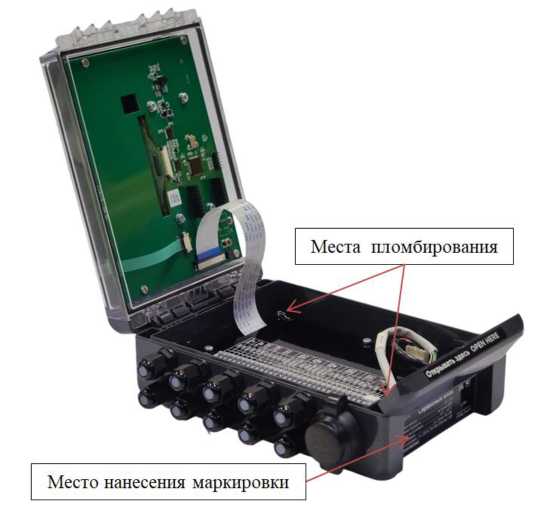

Рисунок 5 - Внешний вид вторичного блока с указанием мест пломбирования и места нанесения маркировки в виде таблички с заводским номером и знаком утверждения типа
Программное обеспечение
Сервисный блок имеет встроенное программное обеспечение (далее - ПО), предназначенное для обеспечения измерений величин влажности газов, ТКУ, давления газа, сбора, обработки, хранения, представления и передачи результатов измерений. ПО сервисного блока состоит из встроенного ПО первичного преобразователя величин влажности или ТКУ и встроенного ПО вторичного блока.
Сервисный блок обеспечивает работу с автономным ПО Grindstone и Hygrovision, устанавливаемого на технологический компьютер. Автономное ПО метрологически значимой части не содержит и предназначено для выполнения сервисных функций.
Встроенное ПО обеспечивает функционирование сервисного блока в соответствии с заявленными техническими и метрологическими характеристиками.
Идентификационные данные метрологически значимой части встроенного ПО первичного преобразователя влажности и вторичного блока приведены в таблицах 1 и 2. Встроенное ПО первичного преобразователя влажности идентифицируется с помощью экранного меню посредством магнитной клавиатуры и (или) автономного ПО Hygrovision. Встроенное ПО вторичного блока идентифицируется с помощью экранного меню посредством клавиатуры и (или) автономного ПО Grindstone.
Таблица 1 - Идентификационные данные встроенного ПО первичного преобразователя влажности
|
Идентификационные данные (признаки) |
Значение | |||
|
Исполнение |
2M |
W |
SW |
HT |
|
Идентификационное наименование ПО |
КРАУ4.883. 268 Д21 |
ФАС |
ДТР-Ех |
HygroTrace |
|
Номер версии (идентификационный номер) По* |
1.05 |
1.01 |
1.01 |
1.0 |
|
Цифровой идентификатор ПО |
423А, алгоритм CRC 16 |
0x4C5CBC9E, алгоритм CRC 32 |
0x2E2C01F55E3444C7 109F4CB98B86D5BC, алгоритм MD5 |
0x48BB2DAE, алгоритм CRC 32 |
|
* - номер версии ПО не ниже, указанной в таблице | ||||
Таблица 2 - Идентификационные данные встроенного ПО вторичного блока
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Service Unit HW3 |
|
Номер версии (идентификационный номер) ПО* |
3.3 |
|
Цифровой идентификатор ПО |
0x8A6444F3, алгоритм CRC 32 |
|
* - номер версии ПО не ниже, указанной в таблице | |
Уровень защиты встроенного ПО сервисного блока от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Исполнение 2М | |
|
Диапазоны измерений ТТР1), °С - диапазон I - диапазон II |
от -40 до +30 от -60 до +30 |
|
Диапазон измерений ТКУ, °С |
от -40 до +30 |
|
Диапазоны измерений ОДВ, млн-1: - диапазон I - диапазон II |
от 2,0 до 40-103 от 0,2 до 40403 |
|
Диапазон показаний МКВ2), мг/м3 |
от 0,1 до 30403 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности при измерении ТТР3), °С: | |
|
- исполнение по точности А - исполнение по точности В: |
±0,5 |
|
- в диапазоне от -60 °С до минус -40 °С включ. |
±1,5 |
|
- в диапазоне св. -40 °С до +30 °С |
±1,0 |
|
Пределы допускаемой абсолютной погрешности при расчёте ТТР для давления отличного от давления, при котором проводилось измерение2), 3)’ 4), °С: | |
|
- исполнение по точности А - исполнение по точности В: |
±0,7 |
|
- в диапазоне от -60 °С до минус -40 °С включ. |
±1,8 |
|
- в диапазоне св. -40 °С до +30 °С |
±1,3 |
|
Пределы допускаемой абсолютной погрешности при измерении ТКУ, °С |
±1,0 |
|
Пределы допускаемой приведённой погрешности при измерении ОДВ в диапазоне от 0,2 до 2,0 млн-1 включ.5), % |
±10,0 |
|
Пределы допускаемой относительной погрешности при измерении ОДВ3) в диапазоне св. 2,0 до 40403 млн-1, %: | |
|
- исполнение по точности А |
±8,0 |
|
- исполнение по точности В |
±10,0 |
|
Пределы допускаемой приведённой погрешности преобразования входного токового сигнала в значение давления6), % |
±0,15 |
|
Пределы допускаемой приведённой погрешности преобразования измеренного значения в выходной сигнал (4...20) мА7), % |
±0,3 |
|
Исполнение W | |
|
Диапазоны измерений ТТР1), oC: | |
|
- диапазон I |
от -30 до +60 |
|
- диапазон II |
от -80 до +20 |
|
- диапазон III |
от -65 до +30 |
|
Диапазоны измерений ОДВ, млн-1: |
от 5,0 до 200403 |
|
- диапазон I | |
|
- диапазон II |
от 0,1 до 20403 |
|
- диапазон III |
от 0,1 до 40403 |
|
Диапазон показаний МКВ2), мг/м3 |
от 0,1 до 150403 |
|
Пределы допускаемой абсолютной погрешности при измерении ТТР3), °С: | |
|
- исполнение по точности А | |
|
- в диапазоне от -80 °С до -65 °С включ. |
±2,0 |
|
- в диапазоне св. -65 °С до -30 °С включ. |
±1,0 |
|
- в диапазоне св. -30 °С до +60 °С включ. |
±0,7 |
|
- исполнение по точности В | |
|
- в диапазоне от -80 °С до -65 °С включ. |
±3,0 |
|
- в диапазоне св. -65 °С до -30 °С включ. |
±2,0 |
|
- в диапазоне св. -30 °С до +60 °С включ. |
±1,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности при расчёте ТТР для давления отличного от давления, при котором проводилось измерение2), 3), 4), °С: - исполнение по точности А: - в диапазоне от -80 °С до -65 °С включ. - в диапазоне св. -65 °С до -30 °С включ. - в диапазоне св. -30 °С до +60 °С включ. - исполнение по точности В: - в диапазоне от -80 °С до -65 °С включ. - в диапазоне св. -65 °С до -30 °С включ. - в диапазоне св. -30 °С до +60 °С включ. |
±3,0 ±2,0 ±1,0 ±3,5 ±2,5 ±2,0 |
|
Пределы допускаемой приведённой погрешности при измерении ОДВ в диапазоне от 0,1 до 5,0 млн-1 включ.5), % |
±6,0 |
|
Пределы допускаемой относительной погрешности при измерении ОДВ, %: - в диапазоне св. 5,0 до 100 млн-1 включ. - в диапазоне св. 100 до 200403 млн-1 |
±10,0 ±5,0 |
|
Пределы допускаемой приведённой погрешности преобразования входного токового сигнала в значение давления6), % |
±0,15 |
|
Пределы допускаемой приведённой погрешности преобразования измеренного значения в выходной сигнал (4...20) мА6), % |
±0,3 |
|
Исполнение SW | |
|
Диапазоны измерений ТТР, °С: - диапазон I - диапазон II - диапазон III |
от -70 до +20 от -100 до +20 от -40 до +20 |
|
Диапазон измерений ОДВ, млн-1 - диапазон I - диапазон II |
от 0,1 до 20403 от 2,0 до 20403 |
|
Диапазон показаний МКВ2), мг/м3 |
от 0,1 до 15-103 |
|
Пределы допускаемой абсолютной погрешности при измерении ТТР, °С: - в диапазоне от -100 °С до -80 °С включ. - в диапазоне св. -80 °С до -40 °С включ. - в диапазоне св. -40 °С до +20 °С |
±3,0 ±2,0 ±1,0 |
|
Пределы допускаемой абсолютной погрешности при расчёте ТТР для давления, отличного от давления, при котором проводилось измерение 2), 4), °С |
±5,0 |
|
Пределы допускаемой приведённой погрешности при измерении ОДВ в диапазоне от 0,1 до 2,0 млн-1 включ.5), % |
±15,0 |
|
Пределы допускаемой относительной погрешности при измерении ОДВ в диапазоне св. 2,0 до 20403 млн-1, % |
±12,0 |
|
Пределы допускаемой приведённой погрешности преобразования входного токового сигнала в значение давления6), % |
±0,15 |
|
Пределы допускаемой приведённой погрешности преобразования измеренного значения в выходной сигнал (4...20) мА7), % |
±0,3 |
|
Наименование характеристики |
Значение |
|
Исполнение HT | |
|
Диапазон измерений ТТР, °С |
от -90 до +20 |
|
Диапазоны измерений ОДВ, млн-1: - диапазон I - диапазон II - диапазон III |
от 0,1 до 2000 от 1,0 до 2000 от 5,0 до 2000 |
|
Диапазон показаний МКВ2), мг/м3 |
от 0,07до 1500 |
|
Пределы допускаемой абсолютной погрешности при измерении ТТР, °С |
±1,0 |
|
Пределы допускаемой абсолютной погрешности при измерении ОДВ в диапазоне от 0,1 до 1,0 включительно, млн-1 |
±0,1 |
|
Пределы допускаемой относительной погрешности при измерении ОДВ в диапазоне св. 1 до 2000 млн-1, % |
±7,5 |
|
Пределы допускаемой приведённой погрешности преобразования входного токового сигнала в значение давления6), % |
±0,15 |
|
Пределы допускаемой приведенной погрешности преобразования измеренного значения в выходной сигнал (4...20) мА7), % |
±0,3 |
|
1) Проведение измерений в диапазоне ТТР от минус 80 до минус 40 °С только при использовании дополнительного охлаждения корпуса первичного преобразователя влажности. 2) Расчёт осуществляется в диапазоне значений давления и ТТР, в соответствии с используемым стандартом. 3) Исполнение по точности указывается при заказе. 4) При использовании датчика давления из комплекта поставки. В случае измерения давления в системе датчиком с погрешностью не более 0,02 % или ввода значения давления вручную, пределы допускаемой абсолютной погрешности будут соответствовать погрешности прямых измерений, нормируемой для первичного преобразователя влажности. 5) Нормирующее значение - разность между верхним и нижним пределами диапазона измерений ОДВ. 6) Нормирующее значение - диапазон измерения датчика давления, соответствующий диапазону входного токового сигнала 4.20 мА. 7) Нормирующее значение - разность между верхним и нижним пределами диапазона выходного токового сигнала. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Входные сигналы: - цифровые - аналоговые Выходные сигналы: - цифровые - аналоговые - типа открытый коллектор (Alarm) |
1 вход RS-485 (протокол Modbus RTU) 2 входа 4.20 мА 2 выхода RS-485 (протокол Modbus RTU) 1 выход RJ-45 (стандарт Ethernet, протокол Modbus TCP); 1 выход mini USB (протокол Modbus RTU) 2 активных/пассивных выхода 4.20 мА 2 выхода для нагрузки до 2 А и 4 выхода для нагрузки до 0,2 А при постоянном напряжении 24 В |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - вторичного блока - первичного преобразователя влажности: |
1 |
|
- исполнение 2M - исполнение W - исполнение SW - исполнение HT - первичного преобразователя давления |
8,5 4 0,2 14 0,45 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - вторичного блока - первичного преобразователя влажности: - исполнение 2M - исполнение W - исполнение SW - исполнение HT - первичного преобразователя давления |
195x165x65 135x210x475 185x120x135 120x30x30 230x245x235 105x27x27 |
|
Кабельные вводы для подключения электрических кабелей 2x1,0 мм2 с внешним диаметром от 3 до 6 мм, шт. |
10 |
|
Напряжение питания, В постоянного тока |
от 20 до 27 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Рабочее давление исследуемого газа, МПа, не более: - исполнение 2M - исполнение W - исполнение SW - исполнение HT |
23 10 30 16 |
|
Температура исследуемого газа, °С: - исполнение 2M - исполнение W - исполнение SW - исполнение HT |
от -50 до +70 от -20 до +80 от -40 до +80 от -40 до +60 |
|
Температура окружающей среды, °С |
от +5 до +50 |
|
Относительная влажность воздуха при температуре не выше +35 °С без конденсации влаги, %, не более |
98 |
|
Атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 600 до 800) |
|
Маркировка взрывозащиты: - вторичного блока - первичного преобразователя влажности: - исполнение 2M - исполнение W - исполнение SW - исполнение HT - первичного преобразователя давления |
Не взрывозащищённый 1Ex db IIB+H2 T5 Gb X 1Ex db IIC T5 Gb X 1Ex ib IIC T6 Gb 1 Ex db IIC T5 Gb 0Ex ia IIC T6...T4 Ga Х |
|
Степень защиты оболочки, не ниже: - вторичного блока - первичного преобразователя влажности - первичного преобразователя давления |
IP54 IP66 IP65 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на табличку сервисного блока методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Комплект поставки КИВ ВМПЛ3.035.004 исполнение 2М | ||
|
Комплект вторичного блока в составе: |
ВМПЛ4.078.336 |
1 |
|
Вторичный блок. Модификация I (II, III) |
ВМПЛ3.035.005 (-01, -02) |
1 |
|
Комплект крепления вторичного блока |
1 | |
|
Преобразователь точки росы КОНГ-Прима-2М |
КРАУ2.848.015-01 |
1 |
|
Эксплуатационная документация и программное обеспечение | ||
|
Комплекс измерительно-вычислительный «Сервисный блок». Руководство по эксплуатации |
ВМПЛ3.035.004 РЭ |
1 |
|
Методика поверки |
1 | |
|
Комплекс измерительно-вычислительный «Сервисный блок». Формуляр |
ВМПЛ3.035.004 ФО |
1 |
|
Схема электрическая подключений |
ВМПЛ3.035.004 Э5 |
1 |
|
Автономное программное обеспечение на USB flash накопителе |
1 | |
|
Дополнительное оборудование | ||
|
Комплект дополнительного преобразователя давления в составе: |
ВМПЛ4.078.488 |
1 |
|
Датчик давления искробезопасный |
1 | |
|
Барьер искрозащитный |
1 | |
|
Блок питания 30 Вт 24 В |
1 | |
|
Комплект поставки КИВ ВМПЛ3.035.004-01 исполнение W | ||
|
Комплект вторичного блока в составе: |
ВМПЛ4.078.336 |
1 |
|
Вторичный блок. Модификация I (II, III) |
ВМПЛ3.035.005 (-01, -02) |
1 |
|
Комплект крепления вторичного блока |
1 | |
|
Анализатор влажности FAS исполнения FAS-W |
ВМПЛ2.848.008 |
1 |
|
Эксплуатационная документация и программное обеспечение | ||
|
Комплекс измерительно-вычислительный «Сервисный блок». Руководство по эксплуатации |
ВМПЛ3.035.004 РЭ |
1 |
|
Методика поверки |
1 | |
|
Комплекс измерительно-вычислительный «Сервисный блок». Формуляр |
ВМПЛ3.035.004 ФО |
1 |
|
Схема электрическая подключений |
ВМПЛ3.035.004-01 Э5 |
1 |
|
Автономное программное обеспечение на USB flash накопителе |
1 | |
|
Дополнительное оборудование | ||
|
Комплект дополнительного преобразователя давления в составе: |
ВМПЛ4.078.488 |
1 |
|
Наименование |
Обозначение |
Кол-во |
|
Датчик давления искробезопасный |
1 | |
|
Барьер искрозащитный |
1 | |
|
Блок питания 30 Вт 24 В |
1 | |
|
Комплект поставки КИВ ВМПЛ3.035.004-02 исполнения SW | ||
|
Комплект вторичного блока в составе: |
ВМПЛ4.078.336 |
1 |
|
Вторичный блок. Модификация I (II, III) |
ВМПЛ3.035.005 (-01, -02) |
1 |
|
Комплект крепления вторичного блока |
1 | |
|
Преобразователь точки росы FAS-SW |
ВМПЛ2.848.016 |
1 |
|
Эксплуатационная документация и программное обеспечение | ||
|
Комплекс измерительно-вычислительный «Сервисный блок». Руководство по эксплуатации |
ВМПЛ3.035.004 РЭ |
1 |
|
Методика поверки |
1 | |
|
Комплекс измерительно-вычислительный «Сервисный блок». Формуляр |
ВМПЛ3.035.004 ФО |
1 |
|
Схема электрическая подключений |
ВМПЛ3.035.004-02 Э5 |
1 |
|
Автономное программное обеспечение на USB flash накопителе |
1 | |
|
Комплект поставки КИВ ВМПЛ3.035.004-03 исполнения НТ | ||
|
Комплект вторичного блока в составе: |
ВМПЛ4.078.336 |
1 |
|
Вторичный блок. Модификация I (II, III) |
ВМПЛ3.035.005 (-01, -02) |
1 |
|
Комплект крепления вторичного блока |
1 | |
|
Анализатор влажности HygroTrace |
ВМПЛ2.848.019 |
1 |
|
Эксплуатационная документация и программное обеспечение | ||
|
Комплекс измерительно-вычислительный «Сервисный блок». Руководство по эксплуатации |
ВМПЛ3.035.004 РЭ |
1 |
|
Методика поверки |
1 | |
|
Комплекс измерительно-вычислительный «Сервисный блок». Формуляр |
ВМПЛ3.035.004 ФО |
1 |
|
Схема электрическая подключений |
ВМПЛ3.035.004-03 Э5 |
1 |
|
Автономное программное обеспечение на USB flash накопителе |
1 | |
Сведения о методах измерений
ВМПЛ3.035.004 РЭ «Комплекс измерительно-вычислительный «Сервисный блок».
Руководство по эксплуатации», раздел 1
Нормативные документы
ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование.
Общие требования»
ВМПЛ3.035.004 ТУ «Комплексы измерительно-вычислительные «Сервисный блок».
Технические условия»
Смотрите также
