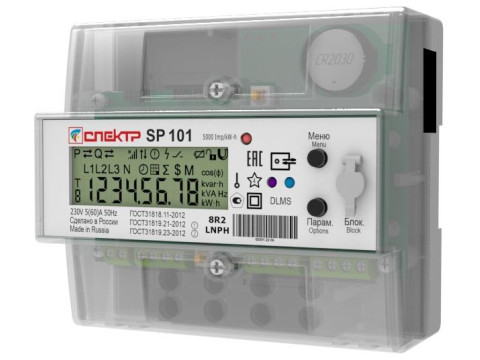

Счетчики электрической энергии статические однофазные SP 101
| Номер в ГРСИ РФ: | 83664-21 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ЗАО НПЦ "Спектр", г.Самара |
Счетчики электрической энергии статические однофазные SP 101 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, и мощности в двухпроводных цепях переменного тока в однотарифном и многотарифном режимах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 83664-21 |
| Наименование | Счетчики электрической энергии статические однофазные |
| Модель | SP 101 |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Акционерное общество Научно-производственный центр "Спектр" (АО НПЦ "Спектр"), г. Самара
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 43 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 43 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 83664-21: Описание типа СИ | Скачать | 307 КБ | |
| 83664-21: Методика поверки МП-318/07-2021 | Скачать | 4.7 MБ |
Описание типа
Назначение
Счетчики электрической энергии статические однофазные SP 101 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, и мощности в двухпроводных цепях переменного тока в однотарифном и многотарифном режимах.
Описание
Принцип действия счетчиков основан на измерении напряжения на клеммах счетчика и тока, протекающего через измерительный шунт, и вычислении потребленной энергии как интеграл по времени от произведения тока на напряжение, с последующим отображением на дисплее счетчиков результатов измерений.
Счетчики состоят из прозрачного пластмассового бесцветного корпуса с двумя пластиковыми крышками: крышки клеммной колодки, предупреждающей доступ к силовым клеммам счетчика и клеммам подключения интерфейсов, и крышки отсека сменных модулей расширения. В корпусе счетчиков расположены печатный модуль с размещенными на нем электронными компонентами, жидкокристаллическим индикатором (далее - ЖКИ), выходными клеммами интерфейсов RS-485 и импульсных выходов для подключения к системам автоматизированного учета потребления энергии или поверки, элементами оптического порта (зависит от варианта исполнения) и клеммная колодка с размещенными в ней датчиком тока и перемычкой.
Печатный модуль размещается в пластиковом корпусе и фиксируется посредством зажимов, являющихся элементами корпуса. Клеммная колодка размещается внутри корпуса и фиксируется с помощью крышки корпуса. Измерительный шунт (или комбинация шунта и реле), а также перемычка подключаются к печатному модулю с помощью проводов. Клеммная колодка содержит зажимы, предназначенные для подключения счетчика к сети переменного тока.
Счетчики обеспечивают:
- запись и хранение значения потребленной энергии во внутреннем энергонезависимом запоминающем устройстве (далее - ПЗУ);
- формирование на импульсном выходе импульсов с частотой, пропорциональной мощности и количеством, пропорциональным проходящей через счетчик электрической энергии;
- формирование посредством светодиода световых импульсов одновременно с импульсами на импульсном выходе;
- сохранение в ПЗУ счётчика профиля мощности;
- сохранение в ПЗУ счетчика информации о помесячном или посуточном потреблении электрической энергии;
- сохранение в ПЗУ счетчика информации о событиях;
- измерение мгновенных значений тока, напряжения, активной и реактивной мощности электрической энергии, проходящей через счетчик;
- отсчет текущего времени с помощью энергонезависимых часов реального времени;
- возможность учета электрической энергии по тарифному расписанию;
- возможность отдельного тарифного расписания на выходные и праздничные дни;
- вывод на ЖКИ информации о прошедшей через счетчик электрической энергии, мгновенных значений тока, напряжения и мощности, другой информации;
- взаимодействие с внешним оборудованием через порты оптический и RS-485;
- возможность установки сменных модулей расширения;
- подключение/отключение нагрузки по команде от внешнего оборудования или по событию.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку типографским способом в месте, указанном на рисунке 1.
Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.
Структура условного обозначения счётчиков:
SP 101-X XX-X X X Х
Тип счетчика--------------------------------------------—I
Максимальный ток 1макс--------------------------------------------
6 = 60 А
8 = 80 А
Последовательный интерфейс:
R1 - один интерфейс RS-485 с внешним питанием
R2 - два интерфейса RS-485 с внешним питанием
S1 - один интерфейс RS-485 с внутренним питанием
S2 - два интерфейса RS-485 с внутренним питанием
Наличие встроенного реле отключения/включения нагрузки:
L - реле есть х - реле нет
Наличие измерительного элемента в «нейтрали»:
N - элемент есть х - элемента нет
Возможность подключения резервного источника питания:
P - возможность есть х - возможности нет
Подсветка ЖКИ:
H - наличие подсветки х - отсутствие подсветки
Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунке 1.

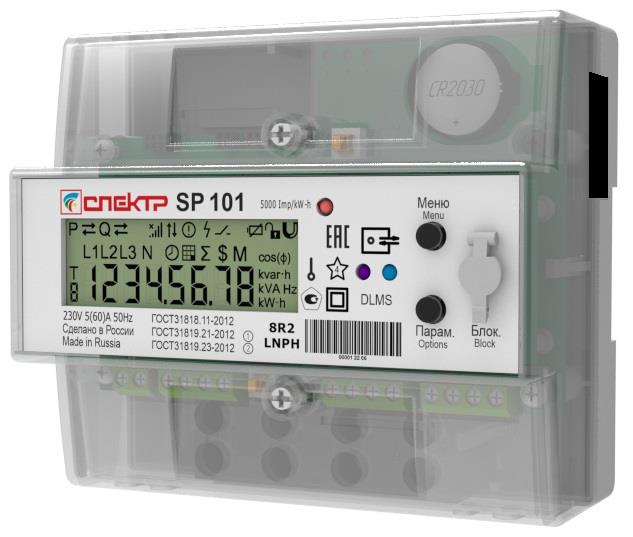

Рисунок 1 - Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО), записанное в микроконтроллере счетчика.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SPC-EC1P |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.32 |
|
Цифровой идентификатор ПО |
EC0521CF |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности - при измерении активной энергии по ГОСТ 31819.21-2012 - при измерении реактивной энергии по ГОСТ 31819.23-2012 |
1 2 |
|
Номинальные значения напряжения (Ином), В |
230 |
|
У становленный рабочий диапазон напряжений, В |
от 0,9^Ином до 1,1 •Ином |
|
Базовый (Is) ток, А |
5 |
|
Максимальный ток (1макс), А |
60, 80 |
|
Номинальная частота сети, Г ц |
50 |
|
Постоянная счетчика по импульсному выходу, имп./(кВт^ч) [имп./(квар^ч)] |
5000 |
|
Стартовый ток (чувствительность), мА при учете активной энергии при учете реактивной энергии |
20 25 |
|
Пределы допускаемой абсолютной погрешности хода внутренних часов за сутки, с |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное количество тарифов |
8 |
|
Максимальное количество тарифных зон |
8 |
|
Полная мощность, потребляемая счетчиком в исполнении без дополнительных коммуникационных интерфейсов, ВА, не более по цепям напряжения |
25 |
|
по цепям тока |
5 |
|
Г абаритные размеры, мм, не более - высота |
110 |
|
- ширина |
126 |
|
- глубина |
70 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность, % |
от 0 до 95 |
|
- атмосферное давление, кПа |
от 86 до 106 |
Знак утверждения типа
наносится на корпус счетчиков методом шелкографии или другим способом, не ухудшающим качество знака и на титульных листах эксплуатационной документации, печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии статический однофазный SP 101 |
ПГКД.411722.003 |
1 шт. |
|
Паспорт |
ПГКД.411722.003ПС |
1 экз.* |
|
Руководство по эксплуатации |
ПГКД.411722.003РЭ |
* |
|
* - документация доступна в электронном виде на сайте изготовителя http ://npc-spektr.ru/ | ||
Сведения о методах измерений
указаны в разделе 5 Руководства по эксплуатации.
Нормативные документы
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
ГОСТ IEC 62053-61 Аппаратура для измерения электрической энергии переменного тока. Дополнительные требования;
ПГКД.411722.003ТУ Счетчики электрической энергии статические однофазные SP 101. Технические условия.
