Установки поверочные СПУ-7

Назначение

Установки поверочные СПУ-7 (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа (воздуха).

Установки могут применяться в качестве рабочего эталона 1 разряда в соответствии с государственной поверочной схемой для средств измерений объемного и массового расходов газа.

Описание

Принцип действия установок основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объема (объемного расхода) воздуха с помощью эталонных расходомеров газа или эталонных критических сопел.

Установки выпускаются в двух модификациях - Р и С, которые отличаются методом измерения объемного расхода и объема газа. В модификации Р объемный расход и объем газа измеряется эталонными расходомерами, в модификации С объемный расход задается соплами критическими (далее - СК). Модификация С выпускается в трех исполнениях, отличающихся друг от друга доверительными границами относительной погрешности воспроизведения объемного расхода газа (от расширенной неопределенности определения расходной характеристики сопел критических). По заказу модификация С может выпускаться в варианте С1, отличающееся количеством одновременно поверяемых СИ.

Установки состоят из блока измерения объема и расхода воздуха, блока обработки данных, блока задачи расхода воздуха.

Блок измерения объема и объемного расхода воздуха модификации Р состоит из нескольких измерительных линий, включающих в себя эталонные счетчики газа с ВЧ-датчиками импульсов, соединительные трубопроводы с установленными преобразователями давления и температуры, и запорную арматуру - пневмоуправляемые клапаны или краны/задвижки с электроприводом, предназначенные для отсечения измерительных линий друг от друга; измерительная часть предназначена для получения эталонных значений объёмного расхода измеряемой среды, её давления и температуры.

Блок измерения объема и объемного расхода воздуха модификации С состоят из измерительной магистрали с соплодержателем для установки сопла критического (далее -СК), преобразователей давления и температуры, измерительная часть предназначена для получения эталонных значений объёмного расхода измеряемой среды, её давления и температуры.

В варианте С1 возможно проведение одновременной поверки до двух средств измерений. Кроме основной измерительной магистрали в комплектацию установки входит дополнительная измерительная магистраль меньшего диаметра с установленным в неё блоком измерения объема и объемного расхода воздуха с набором СК, поверочным столом и блоком задачи расхода воздуха.

Сопла работают в критическом режиме. С помощью каждого сопла установки задается определенный объемный расход воздуха, значение которого зависит от площади (диаметра) горловины сопла. При постоянной температуре воздуха объемный расход остается постоянным, поэтому объем воздуха, измеренный установкой, определяют, как произведение объемного расхода на время проведения измерений с учетом поправочных коэффициентов на влажность, температуру и перепад давления.

Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, постоянного тока, частоты, времени и счета количества импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).

Блок задачи расхода воздуха модификации Р состоит из воздуходувок, запорной арматуры и частотных регуляторов. Воздуходувки создают разрежение, в результате чего воздух из помещения поступает через поверяемое (испытуемое) средство измерений, а затем проходит через блок измерения объема и расхода воздуха.

Блок задачи расхода воздуха в модификации С состоит из вакуумных насосов, обеспечивающих необходимое давление разрежения и клапана, открытием которого дополнительно регулируется соотношение давлений на входе и выходе сопла. Блок задачи расхода воздуха создает разрежение с помощью вакуумных насосов, в результате чего воздух из помещения поступает через поверяемые средства измерений, а затем проходит через блок измерений объема и расхода воздуха.

На основании измеренного количества импульсов, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью термогигрометра ИВА-6 или измерителя влажности и температуры ИВТМ-7.

В зависимости от заказа, в состав установок могут входить следующие средства измерений:

- термогигрометры ИВА-6 (регистрационный № 46434-11) или измерители влажности и температуры ИВТМ-7 (регистрационный номер 71394-18);

- датчики давления Turbo Flow PS (регистрационный № 51409-12);

- датчики давления 415М (регистрационный № 59550-14);

- преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04 (регистрационный № 77090-19);

- модули давления эталонные Метран-518 (регистрационный № 39152-08);

- термопреобразователи сопротивления ТСП-0196 (регистрационный № 56560-14);

- термометры лабораторные LTA (регистрационный номер №69551-17);

Общий вид установок приведен на рисунках 1 - 3.

Пломбирование установок не предусмотрено. Цифровой заводской номер установок наносится на маркировочную табличку методом лазерной гравировки или термотрансферной печати.

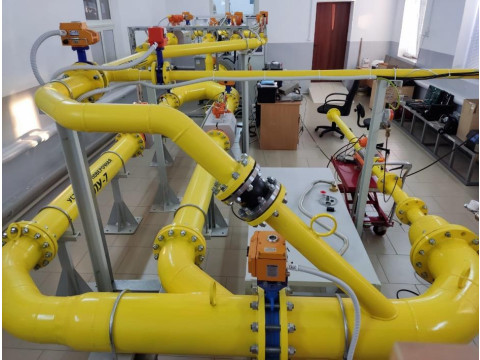

Рисунок 1 - Общий вид установок поверочных СПУ-7 модификации Р

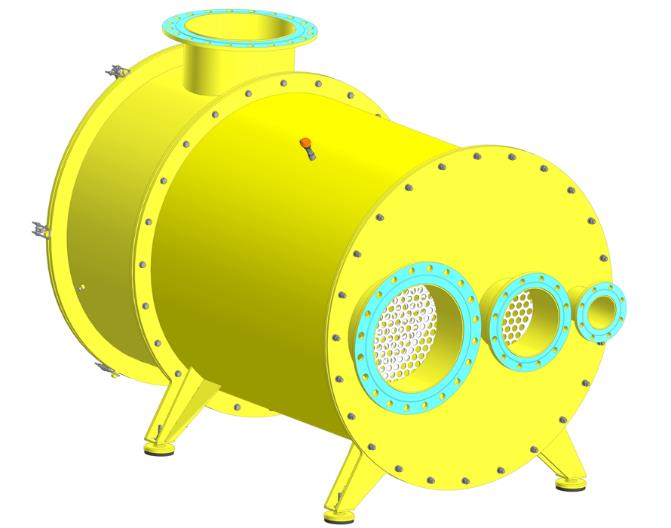

Рисунок 2.1а - Общий вид установок поверочных СПУ-7 модификации С

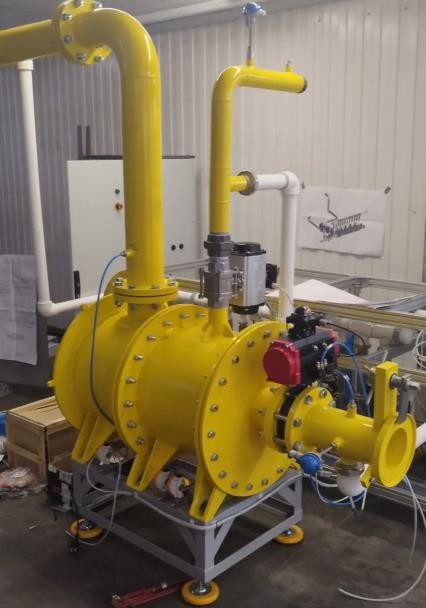

Рисунок 2. 1б - Общий вид установок поверочных СПУ-7 модификации С

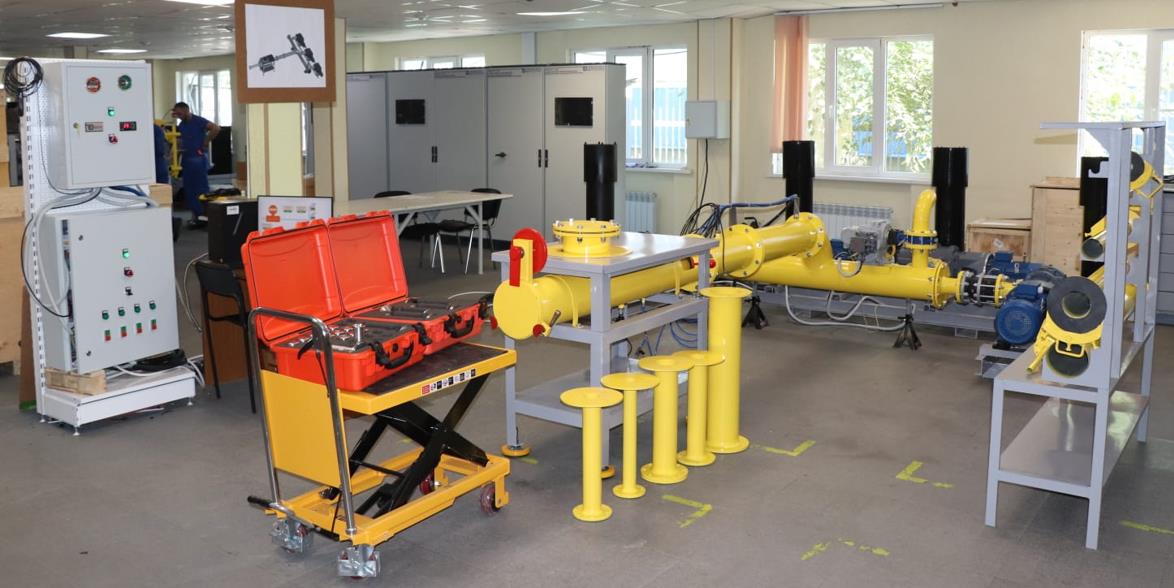

Рисунок 2.2а                          Рисунок 2.2б

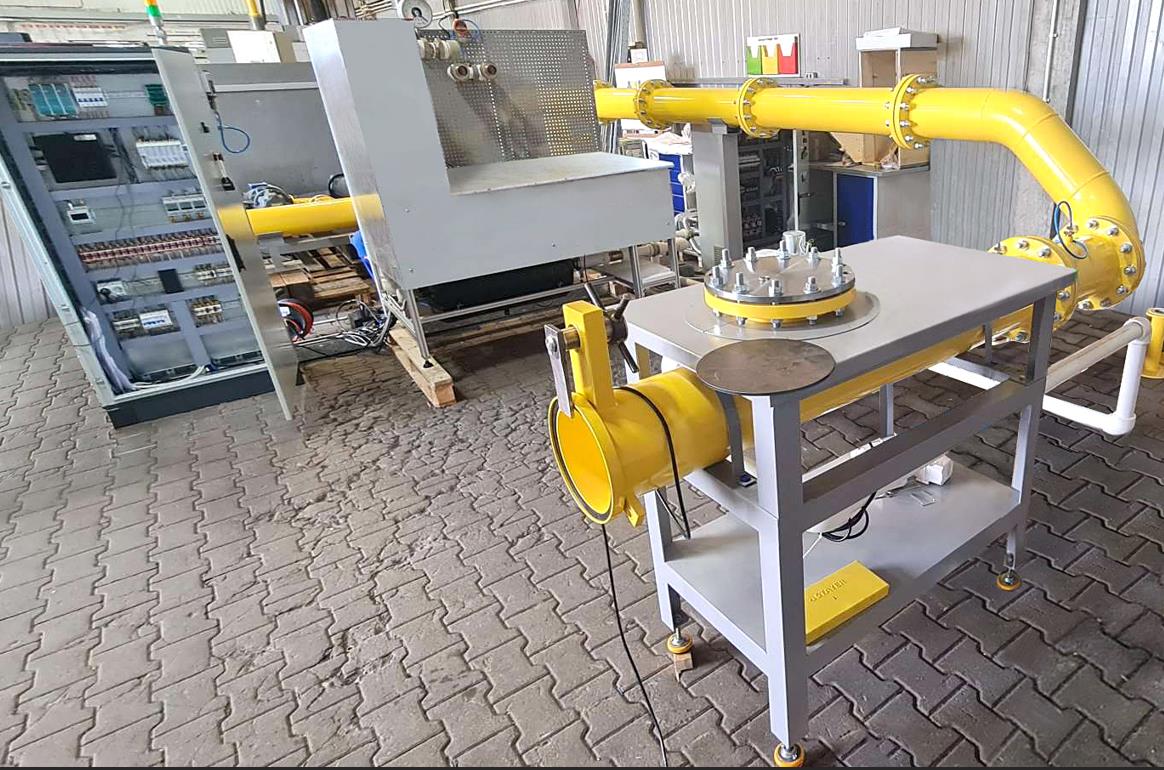

Общий вид установок поверочных СПУ-7модификации С вариант С1

УСТАНОВКА ПОВЕРОЧНАЯ СПУ-7 МОДИФИКАЦИЯ С Исп. А

ЗавК|| 000103   |

Датаизс

Поверочная среда

Максимальное значение воспроизводимого и измеряемого объемного расхода воздуха (верхний предел измерений). м7ч Минимальное значение воспроизводимого и измеряемого объемного расхода воздуха (нижний предел измерений). м7ч Доверительные границы относительной погрешности при измерении объема (объемного расхода) воздуха. %.

Условия эксплуатации: температура окружающего воздуха. °C относительная влажность,*» атмосферное давление. кПа

Питание от сети переменного тока: напряжение, В частота. Гц

Потребляемая мощность, кВт. не более Габаритные размеры (ДхШхВ), мм, не более Масса, кг, не более Средний срок службы, лет. не менее

|   04.2025 ~|

воздух

14000

±0,2

от+15 до+25 до 80 от 94 до 106.7

380±38 5011 3000

2800x2000x2000

2500 12

"I Р) ТУ РБУЛЕНТНРСТЬ

УСТАНОВКА ПОВЕРОЧНАЯ СПУ-7

МОДИФИКАЦИЯ Р

Зав. Mi | ООООО1 |

Дата изг. |    12.2020 |

Поверочная среда

Максимальное значение воспроизводимого и измеряемого объемного расхода воздуха (верхний предел измерений). м7ч Минимальное значение воспроизводимого и измеряемого объемного расхода воздуха (нижний предел измерений], м7ч Доверительные границы относительной погрешности при измерении объема (объемного расхода) воздуха, % Условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха. % атмосферное давление, кПа

Питание от сети переменного тока: напряжение. В частота.Гц

Потребляемая мощность. кВт. не более Габаритные размеры (ДхШхВ). мм. не более Масса, кг. не более Срок службы, лет. не менее

воздух

5000

0,04

±0.33

от+15 до+25 до 80 от 94 на 106.7

380±38

50±1 30

8500x3500x1000

12000 12

"I [^ТУРБУЛЕНТНОСТЬ См/ ДОН        одиём

Рисунок 3 - Общий вид маркировочных табличек

Программное обеспечение

Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера). К установке первичные преобразователи подключаются по закрытым коммуникационным каналам USB, RS-485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК).

Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение установки разделено на:

- метрологически значимую часть - включает алгоритмы обработки измеренной информации;

- метрологически незначимую часть - отвечает за визуализацию полученных данных.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие сбор и представление измерительной информации, её хранение, передачу, идентификацию, защиту ПО и данных;

- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Номер версии ПО имеет структуру A.B.C (где A, B, C - десятичные числа)

A - номер версии метрологически значимой части ПО (не менее 1);

B - номер метрологически незначимой части ПО;

C - номер сборки метрологически незначимой части ПО;

ПО установок защищено от несанкционированного доступа, изменение алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014

Технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2 и 3.

Показатели надежности приведены в таблице 4.

Таблица 2 - Метрологические характеристики

П Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на шкафе управления, методом лазерной гравировки или термотрансферной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе № 1.3 руководства по эксплуатации СПУ7.00.00.000 - 01 РЭ «Установки поверочные СПУ-7. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ТУ 26.51.66-032-70670506-2020 «Установка поверочная СПУ-7. Технические условия»
