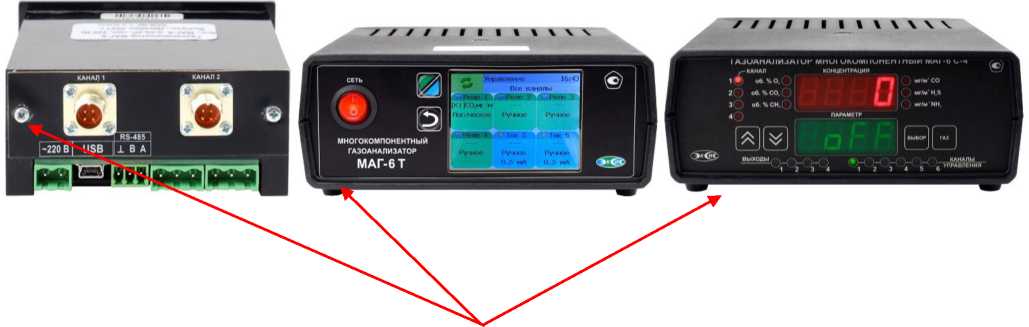

Газоанализаторы многокомпонентные МАГ-6

Модификация

Исполнение

Описание измерительного преобразователя

Тип дисплея

Маркировка взрывозащиты

МАГ-6 П

МАГ-6 П-К-В

принудительный, внутренний

монохромный ЖК

1Ех ib IIC T6 Gb X

МАГ-6 П-К

принудительный, внутренний

монохромный ЖК

-

МАГ-6 П-Т-В

принудительный или диффузионный, внутренний или внешний

цветной сенсорный ЖК (TFT)

1Ех ib IIC T6 Gb X

МАГ-6 П-Т

принудительный или диффузионный, внутренний или внешний

цветной сенсорный ЖК (TFT)

-

Модификация

Исполнение

Описание измерительного преобразователя

Тип дисплея

Маркировка взрывозащиты

МАГ-6 П

МАГ-6 П-Д-В

диффузионный, внутренний

монохромный ЖК

1Ех ib IIC T6 Gb X

МАГ-6 П-Д

диффузионный, внутренний

монохромный ЖК

-

МАГ-6 П-Э

принудительный или диффузионный, внутренний или внешний

монохромный ЖК

-

МАГ-6 П-У

принудительный, внутренний

цветной сенсорный ЖК (TFT)

-

МАГ-6 С

МАГ-6 С-П

диффузионный, внутренний

светодиодный

-

МАГ-6 С-Х

принудительный или диффузионный, внутренний или внешний измерительный преобразователь

светодиодный

-

МАГ-6 С-Х-В

принудительный или диффузионный внешний    измерительный

преобразователь

светодиодный

Преобразователь 1Ex ib IIC T6 Gb X Барьер БИ-2П [Ex ib Gb] IIC

МАГ-6 Щ

МАГ-6 Щ-Х

принудительный или диффузионный внешний    измерительный

преобразователь

светодиодный

-

МАГ-6 Щ-Х-В

принудительный или диффузионный внешний    измерительный

преобразователь

светодиодный

Преобразователь 1Ex ib IIC T6 Gb X Барьер БИ-2П [Ex ib Gb] IIC

МАГ-6 Т

МАГ-6 Т-Х

принудительный или диффузионный, внутренний или внешний измерительный преобразователь

цветной сенсорный ЖК (TFT)

-

Модификация

Исполнение

Описание измерительного преобразователя

Тип дисплея

Маркировка взрывозащиты

МАГ-6 Т

МАГ-6 Т-Х-В

принудительный или диффузионный внешний    измерительный

преобразователь

цветной сорный (TFT)

сен-

ЖК

Преобразователь 1Ex ib IIC T6 Gb X Барьер БИ-2П [Ex ib Gb] IIC

Примечания:

1) В обозначениях модификации газоанализатора МАГ-6 П используются следующие символы:

П - портативный;

Т - сенсорный TFT дисплей;

К - жидкокристаллический дисплей;

Д - диффузионный забор пробы;

В - взрывозащищенное исполнение;

У - для работы с упаковками;

Э - эргономичный корпус.

2) В обозначениях модификаций газоанализаторов МАГ-6 С, МАГ-6 Щ, МАГ-6 Т используются следующие символы:

С - сетевой;

Щ - щитовой;

Т- сенсорный TFT дисплей;

Х - количество каналов измерения (от 1 до 16);

В - взрывозащищенное исполнение.

3) Газоанализаторы во взрывозащищенном исполнении соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», вид взрывозащиты «искробезопасная цепь i уровня b». Изготовитель газоанализаторов во взрывозащищенном исполнении - АО «ЭКСИС»

Идентификационные данные (признаки)

Значение

встроенное

внешнее

Идентификационное наименование ПО

-

EVL.exe

ConfigMachine.exe

Номер версии (идентификационный номер) ПО 1)

1.00

4.9.1

2.0.0

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) 2)

-

20BF1B7E73E38B50 52EB3637BED24C4 118DF891AA7E0390 65D569443A9141184

1D761BB6A84F5892 938DA546F4AC409272 5E1414E2EA4BEE96 776EB992AD2462

Алгоритм расчета контрольной суммы

-

ГОСТ Р 34.11-2012

Определяемый компонент (измерительный канал) 1)

Диапазон измерений 1)

Пределы допускаемой основной 2) погрешности газоанализатора 3)

Предел допускаемого времени установления показаний Т0,9, с

объемной доли определяемого компонента, %

массовой концентрации, мг/м3

Кислород (O2)

от 0,0 до 21,0

-

±0,2 % (об.)

30

от 0,0 до 30,0

-

±0,4 % (об.)

от 0,0 до 100,0

-

±1,0 % (об.)

Оксид углерода (CO)

-

от 0 до 20 включ. св. 20 до 500

±4 мг/м3

±20 % отн.

30

Диоксид углерода (CO2)

от 0,0 до 1,0

-

±(0,02+ 0,05-Сх) % (об.)

40

от 0,0 до 10,0

-

±(0,1+ 0,05^Сх) % (об.)

от 0,0 до 100,0

-

±(2,5 + 0,1 •Сх) % (об.)

Метан (CH4)

от 0,0 до 2,0 включ.

св. 2,0 до 5,0

--

±0,2 % (об.)

±10 % отн.

30

Аммиак (NH3)

-

от 0 до 20 включ. св. 20 до 70

±4 мг/м3

±20 % отн.

180

Сероводород (H2S)

-

от 0 до 10 включ. св. 10 до 140

±2 мг/м3

±20 % отн.

60

Диоксид серы (SO2)

-

от 0 до 10 включ. св.10 до 50

±2,5 мг/м3

±25 % отн.

60

Определяемый компонент (измерительный канал) 1)

Диапазон измерений 1)

Пределы допускаемой основной 2) погрешности газоанализатора 3)

Предел допускаемого времени установления показаний Т0,9, с

объемной доли определяемого компонента, %

массовой концентрации, мг/м3

Диоксид азота (NO2)

-

от 0 до 2 включ. св. 2 до 35

±0,5 мг/м3

±25 % отн.

60

1) Перечень определяемых компонентов и диапазоны измерений определяются при заказе газоанализатора.

2) Нормальные условия измерений:

- диапазон температуры окружающей среды от +15 до +25 oC;

- диапазон относительной влажности окружающей среды от 30 до 80 %;

- диапазон атмосферного давления от 84,0 до 106,7 кПа для CO, NH3, H2S, SO2, NO2;

- диапазон атмосферного давления от 98,0 до 104,6 кПа для O2, CO2, CH4.

- содержание сопутствующих компонентов не более 0,5 ПДК

3) Сх - измеренное значение определяемого компонента, объемная доля, %.

(в соответствии с Постановлением Правительства РФ от 16.1

1.2020 г. № 1847)

Измеряемый параметр /определяемый компонент (измерительный канал)1 2)

Единица измерений

Диапазон измерений

Пределы допускаемой погрешности 2) измерителя

абсолютной

относительной, %

Оксид углерода

массовая концен-

от 0 до 20 включ.

±7

-

(CO)

трация, мг/м3

св. 20 до 500

-

±35

Аммиак (NH3)

массовая концен-

от 0 до 20 включ.

±7

-

трация, мг/м3

св. 20 до 70

-

±35

Сероводород

массовая концен-

от 0 до 10 включ.

±3,5

-

(H2S)

трация, мг/м3

св. 10 до 140

-

±35

Диоксид    серы

массовая концен-

от 0 до 10 включ.

±3,1

-

(SO2)

трация, мг/м3

св. 10 до 50

-

±30

Диоксид азота

массовая концен-

от 0 до 2 включ.

±0,6

-

(NO2)

трация, мг/м3

св. 2 до 35

-

±30

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализатора по газоаналитическим измерительным каналам, в долях от пределов допускаемой основной погрешности

0,5

Время прогрева газоанализатора, мин, не более

5

Пределы допускаемого изменения выходного сигнала газоанализатора в течение:

- 24 ч - для модификаций МАГ-6 С, МАГ-6 Щ, МАГ-6 Т

- 8 ч - для модификации МАГ-6 П

непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности газоанализатора от воздействия температуры и влажности окружающей и анализируемой сред относительно условий определения основной погрешности в долях от предела допускаемой основной погрешности

см. таблицу 6

Определяемый компонент (измерительный канал)

Пределы допускаемой дополнительной погрешности 1) от изменения, в долях от пределов допускаемой основной погрешности

температуры, на каждые 10 оС

относительной

влажности в диапазоне рабочих условий эксплуатации

давления, на каждые 3,3 кПа

Кислород (O2)

±1,6

±3,0

±0,2

Оксид углерода (CO)

±0,5

±0,5

-

Диоксид углерода (CO2)

±0,7

±0,5

±0,2

Метан (CH4)

±0,5

±1,0

±0,2

Аммиак (NH3)

±0,5

±0,5

-

Сероводород(H2S)

±0,5

±0,5

-

Диоксид серы (SO2)

±0,5

±0,5

Диоксид азота (NO2)

±0,5

±0,5

-

Наименование характеристики

Значение

Параметры электрического питания газоанализаторов (напряжение питания, потребляемая мощность)

см. таблицу 8

Время непрерывной работы переносных газоанализаторов от комплекта полностью заряженных элементов питания, ч, не менее

8

Габаритные размеры и масса газоанализаторов

см. таблицу 9

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты по ГОСТ 14254-2015

IP54

Средний срок службы, лет

5

Средняя наработка до отказа, ч: - модификация МАГ-6 П - остальные модификации

5000

15000

Наименование характеристики

Значение

Условия эксплуатации

- диапазон температуры окружающей среды, ОС исполнение МАГ-6 П-У

остальные исполнения

- диапазон относительной влажности при температуре 35 ОС, % (без конденсации влаги)

- диапазон атмосферного давления, кПа

от +5 до +35 от -20 до +40

от 10 до 95 от 84 до 106,7

Таблица 8 - Параметры электрического питания газоанализаторов

Исполнение газоанализатора

Напряжение питания

Потребляемая мощность, Вт, не более

МАГ-6 П-К(-В)

от 3,3 до 4,5 В, постоянный

1,5

МАГ-6 П-Т(-в)

от 3,3 до 4,5 В, постоянный

1,5

МАГ-6 П-Д(-В)

от 3,3 до 4,5 В, постоянный

1,5

МАГ-6 П-Э

от 3,3 до 4,5 В, постоянный

1,5

МАГ-6 П-У

от 9 до 12 В, постоянный

5

МАГ-6 С-П

от 5 до 24 В, постоянный

1,5

МАГ-6 С-Х(-В)

(220+10%) В, переменный, частотой (50±1) Гц

15

МАГ-6 Щ-Х(-В)

(220+10%) В, переменный, частотой (50±1) Гц или от 12 до 24 В, постоянный

5

МАГ-6 Т-Х(-В)

(220+10%) В, переменный, частотой (50±1) Гц

15

Модификация газоанализатора

Исполнение газоанализатора

Габаритные размеры, мм, не более

Масса, кг, не более

высота

ширина

длина

МАГ-6 П

МАГ-6 П-К(-В)

35

85

225

0,8

МАГ-6 П-Т(-В)

35

85

225

0,8

МАГ-6 П-Д(-В)

40

75

125

0,5

МАГ-6 П-Э

35

85

225

0,5

МАГ-6 П-У

70

200

170

1,0

МАГ-6 С

МАГ-6 С-П

35

67

138

1,0

МАГ-6 С-Х(-В)*, блок измерения

105

255

235

1,5

МАГ-6 Щ

МАГ-6 Щ-Х(-В)*, блок измерения

40

120

120

0,5

МАГ-6 Т

МАГ-6 Т-Х(-В)*, блок измерения

105

255

235

1,5

-

выносной измерительный преобразователь МАГ-6

35

90

200

0,6

-

барьер искроза-щиты БИ-2П

35

90

130

0,6

Наименование изделия или документа

Обозначение документа

Количество, шт.

Газоанализатор МАГ-6 - модификации МАГ-6 П - модификации МАГ-6 С - модификации МАГ-6 Т - модификации МАГ-6 Щ

ТФАП.468166.002

ТФАП.468166.003

ТФАП.468166.004

ТФАП.468166.005

1

Руководство по эксплуатации и паспорт - модификации МАГ-6 П-Д(-В) - модификации МАГ-6 П-К(-В) - модификации МАГ-6 П-Т(-В) - модификации МАГ-6 П-У - модификации МАГ-6 П-Э - модификации МАГ-6 С-П - модификации МАГ-6 С-Х(-В) - модификации МАГ-6 Т-Х(-В) - модификации МАГ-6 Щ-Х(-В)

ТФАП.468166.002-01 РЭ и ПС

ТФАП.468166.002-02 РЭ и ПС

ТФАП.468166.002-03 РЭ и ПС

ТФАП.468166.002-04 РЭ и ПС

ТФАП.468166.002-05 РЭ и ПС

ТФАП.468166.003-01 РЭ и ПС

ТФАП.468166.003-02 РЭ и ПС

ТФАП.468166.004 РЭ и ПС

ТФАП.468166.005 РЭ и ПС

1

Барьер искрозащиты БИ-2П, для газоанализаторов исполнений МАГ-6 С-Х-В, МАГ-6 Т-Х-В, МАГ-6 Щ-Х-В

-

до 16

Измерительный преобразователь (по заказу)

-

до 16

Кабель к преобразователю (по заказу)

-

до 16

Блок питания 5 В для исполнения МАГ-6 С-П

-

1

Зарядное устройство для модификации МАГ-6 П

-

1

Чехол (по заказу)

-

1

Диск или USB-накопитель с программным обеспечением (по заказу)

-

1

Примечание: Руководство по эксплуатации и паспорт содержит методику поверки
