Комплексы фиксации нарушений ПДД "Призма-Н"

Назначение

Комплексы фиксации нарушений ПДД «Призма-Н» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля радиолокационным методом и/или безрадарным методом (по видеокадрам), а также на контролируемом участке дороги, измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени Российской Федерации UTC (SU), и интервалов времени, измерений текущих навигационных параметров по сигналам спутниковых навигационных систем ГЛОНАСС и GPS одновременно и определения на их основе координат местоположения комплексов в плане.

Описание

Принцип действия комплексов при измерениях скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля радиолокационным методом основан на измерениях скорости движения ТС по разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся объектов (эффект Доплера).

Принцип действия комплексов при измерениях скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля безрадарным методом (по видеокадрам) основан на косвенных измерениях скорости движения ТС путем измерений расстояния, пройденного ТС в зоне контроля за измеренный интервал времени.

Принцип действия комплексов при измерениях скорости движения как приближающихся, так и удаляющихся ТС на контролируемом участке дороги основан на определении расстояния, пройденного ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с контролируемого участка дороги, а также на определении интервала времени между моментами фиксации ТС в зоне контроля на въезде и в зоне контроля на выезде с контролируемого участка дороги.

Принцип действия комплексов при измерениях значений текущего времени, интервалов времени и координат местоположения основан на одновременном приеме и обработке сигналов глобальных навигационных спутниковых систем ГЛОНАСС и GPS с помощью приемника, входящего в их состав, автоматической синхронизации шкалы времени комплексов с национальной шкалой координированного времени UTC (SU).

Комплексы конструктивно состоят из одного или нескольких блоков фиксации и обработки данных, между которыми происходит обмен информацией.

Блок фиксации и обработки данных состоит из видео-модуля, включающего в себя видеокамеру, вычислительный модуль, управляющий контроллер обеспечения взаимодействия аппаратных компонентов, модуль ГЛОНАСС/GPS, 3G/LTE модем, размещенных в едином термокожухе (моноблок). Для обеспечения измерений скорости движения ТС в зоне контроля

Лист № 2

Всего листов 8 радиолокационным методом комплексы комплектуются выносным радиолокационным модулем, при этом к каждому блоку фиксации и обработки данных может быть подключен только один радиолокационный модуль.

Корпуса блоков фиксации и обработки данных, радиолокационных модулей, а также элементы крепления могут окрашиваться в различные цвета.

Комплексы предназначены для работы в неподвижном состоянии:

- при стационарном варианте размещения - обеспечивается функционирование комплексов в режиме непрерывной работы при установке на опоры, стойки и другие элементы обустройства автомобильных дорог;

- при передвижном варианте размещения - обеспечивается функционирование комплексов в режиме непрерывной работы в течение ограниченного промежутка времени при установке на специальные конструкции (штативы, треноги, вышки на базе неподвижного ТС);

- при мобильном варианте размещения - обеспечивается функционирование комплексов в режиме непрерывной работы в течение ограниченного промежутка времени при установке на борт ТС (ТС находится в неподвижном состоянии).

Измерения скорости движения ТС в зоне контроля радиолокационным методом производятся комплексами в неподвижном состоянии при стационарном, передвижном или мобильном варианте размещения, имеющими в составе радиолокационные модули.

Измерения скорости движения ТС в зоне контроля безрадарным методом (по видеокадрам) производятся комплексами в неподвижном состоянии при стационарном варианте размещения.

Измерения скорости движения ТС на контролируемом участке дороги производятся комплексами в неподвижном состоянии при стационарном или передвижном варианте размещения, имеющими в составе несколько блоков фиксации и обработки данных, между которыми происходит обмен информацией.

Комплексы защищены от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления, и запорными устройствами. На корпусе блоков фиксации и обработки данных установлен шильд, содержащий заводской номер блоков фиксации и обработки данных, наименование и заводской номер комплексов, децимальный номер технических условий, дату изготовления, наименование, страну и адрес изготовителя, параметры электропитания и знак утверждения типа средства измерений. Заводской номер комплексов наносится на шильд, расположенный на корпусе блоков фиксации и обработки данных, методом лазерного гравирования в буквенно-цифровом формате. Нанесение знака поверки на корпус комплексов не предусмотрено.

Комплексы работают в автоматическом режиме без участия оператора. Функционально комплексы могут применяться как детектор ТС для сбора и анализа статистических данных транспортного потока из двигающихся ТС различных классов с внесением распознанных государственных регистрационных знаков ТС, координат местоположения комплексов и времени фиксации ТС, подсчетом количества ТС, а также для фиксации нарушений правил дорожного движения (далее - ПДД) согласно КоАП РФ и в сфере благоустройства, указанных в технических условиях на комплексы, в том числе, но не ограничиваясь:

- превышение установленной скорости движения ТС;

- остановка (стоянка) на железнодорожном переезде;

- выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме либо при запрещающем сигнале светофора;

- выезд на встречную полосу дороги на железнодорожном переезде;

- несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

- несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку ТС;

- несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

- движение ТС по полосе для маршрутных ТС в нарушение ПДД;

- остановка (стоянка) ТС на полосе для маршрутных ТС в нарушение ПДД;

- нарушение правил остановки (стоянки) ТС;

- остановка (стоянка) на местах, отведенных для ТС инвалидов;

- нарушение правил остановки (стоянки) ТС на тротуаре;

- остановка (стоянка) ТС на трамвайных путях либо остановка (стоянка) ТС далее первого ряда от края проезжей части;

- остановка (стоянка) на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях;

- нарушение правил остановки (стоянки) ТС на проезжей части, повлекшее создание препятствий для движения других ТС;

- нарушение требований об обязательном страховании гражданской ответственности владельцев ТС;

- нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием ТС;

- нарушение правил маневрирования, в том числе фиксация агрессивного вождения;

- выезд в нарушение ПДД на полосу, предназначенную для встречного движения или на трамвайные пути встречного направления;

- проезд под запрещающий знак;

- движение во встречном направлении по дороге с односторонним движением;

- движение задним ходом по автомагистрали;

- движение по велосипедным или пешеходным дорожкам либо тротуарам;

- движение по обочинам;

- движение по разметке или разделительной полосе (в том числе мототехники);

- нарушение установки государственного регистрационного знака ТС;

- нарушение правил применения мотошлемов;

- нарушение правил пользования внешними световыми приборами;

- нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск ТС к участию в дорожном движении;

- разворот или въезд ТС в технологические разрывы разделительной полосы на автомагистрали;

- проезд на запрещающий сигнал светофора;

- невыполнение требования об остановке перед стоп-линией, обозначенной дорожными знаками или разметкой проезжей части дороги, при запрещающем сигнале светофора;

- выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора, который вынудил водителя остановиться, создав препятствие для движения ТС в поперечном направлении;

- невыполнение требования ПДД перед поворотом направо, налево или разворотом заблаговременно занять соответствующее крайнее положение на проезжей части, предназначенной для движения в данном направлении;

- разворот или движение задним ходом в местах, где такие маневры запрещены;

- поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

- невыполнение требования ПДД уступить дорогу пешеходам, велосипедистам или иным участникам дорожного движения (за исключением водителей ТС), пользующимся преимуществом в движении;

- несоблюдение требований, предписанных дорожными знаками, запрещающими движение без остановки под знак «Движение без остановки запрещено»;

- нарушение правил применения ремней безопасности;

- нарушение правил пользования телефоном водителем ТС во время движения ТС;

- невыполнение требования ПДД уступить дорогу ТС, пользующемуся преимущественным правом проезда перекрестка;

- прочие нарушения ПДД в случае добавления новых функций распознавания событий на базе нейронных сетей.

Алгоритм выявления и фиксации нарушений основан на перечисленных выше принципах действия и реализован за счет автоматического совмещения результатов измерений, распознанного государственного регистрационного знака ТС, фото- и видеоматериалов, а также, при необходимости, размеченных зон фиксации и местоположения ТС на дорожном полотне, данных нейросетевой видеоаналитики и информации из внешних и внутренних баз данных.

Общий вид составных частей комплексов с указанием места пломбирования от несанкционированного доступа, места нанесения знака утверждения типа и заводских номеров комплексов и блоков фиксации и обработки данных приведен на рисунках 1 и 2. Пример маркировки, наносимой на шильд, приведен на рисунке 3.

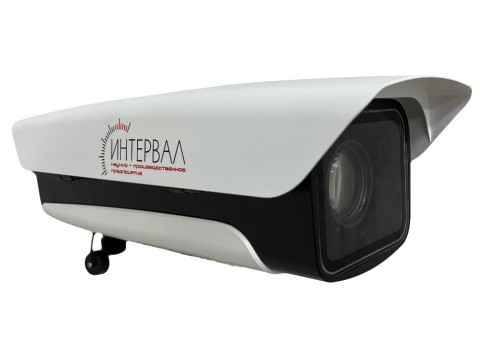

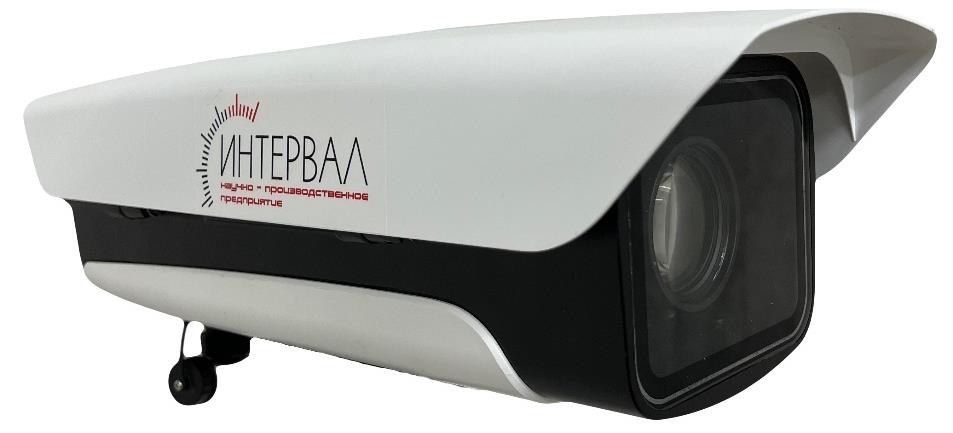

а) Блок фиксации и обработки данных

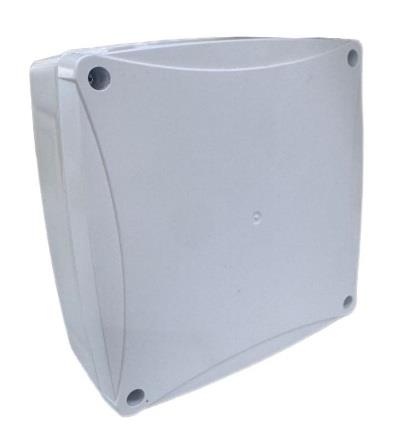

б) Радиолокационный модуль

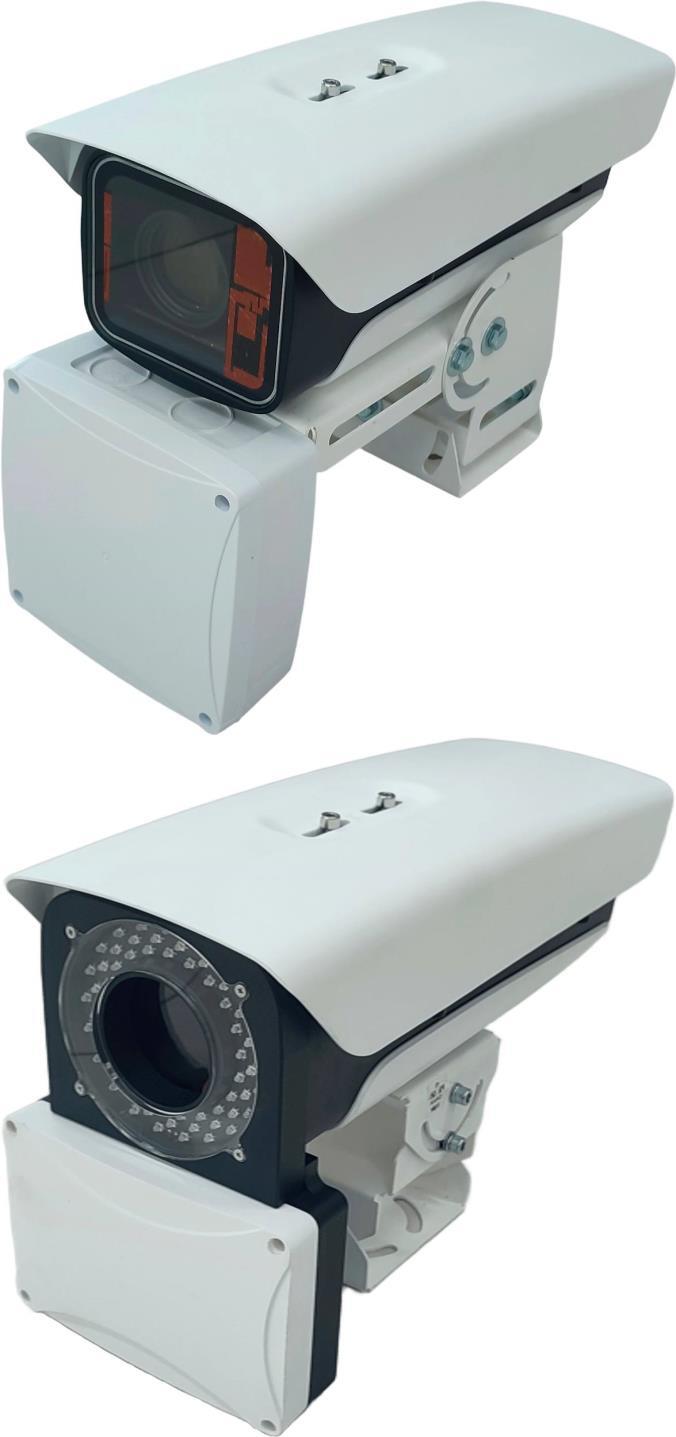

Рисунок 1 - Общий вид составных частей комплексов

Место нанесения заводского номера блока фиксации и обработки данных

Место нанесения заводского номера комплекса

Место нанесения знака утверждения типа

Место пломбирования комплекса

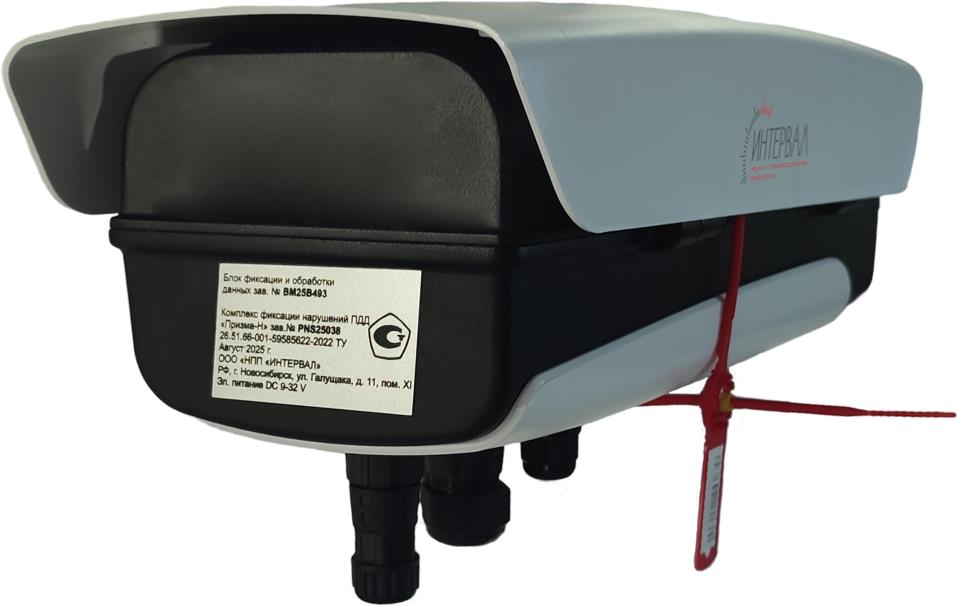

Рисунок 2 - Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводских номеров комплексов и блоков фиксации и обработки данных

Блок фиксации и обработки данных зав.№

Комплекс фиксации нарушений ПДД

«Призма-Н» зав.№

26.51.66-001-59585622-2022 ТУ

Месяц, год выпуска

ООО «НПП «ИНТЕРВАЛ»

РФ, г. Новосибирск, ул. Галущака, д. 11, пом. XI эл. питание DC 9-32 V

Рисунок 3 - Пример маркировки, наносимой на шильд

Программное обеспечение

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (далее - ПО) «ПРИЗМА-StoS». Метрологически значимая часть ПО «module-m» обеспечивает определение координат местоположения комплексов в плане, определение значений текущего времени, привязку текущего времени фото- и видеокадрам, вычисление интервалов времени, вычисление скорости движения ТС в зоне контроля и на контролируемом участке дороги. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты метрологически значимых модулей ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится на корпус блока фиксации и обработки данных, а также типографским способом на титульные листы руководства по эксплуатации 26.51.66-001-59585622-2024 РЭ и паспорта 26.51.66-001-59585622-2024 ПС.

Комплектность

Таблица 4 - Комплектность комплексов

Продолжение таблицы 4

Сведения о методах измерений

приведены в пункте 1.1.3 документа 26.51.66-001-59585622-2024 РЭ «Комплексы фиксации нарушений ПДД «Призма-Н». Руководство по монтажу, настройке и техническому обслуживанию (Руководство по эксплуатации)».

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

26.51.66- 001-59585622-2022 ТУ Комплексы фиксации нарушений ПДД «Призма-Н». Технические условия
