Комплекты термопреобразователей сопротивления ТСПА-К
| Номер в ГРСИ РФ: | 86750-22 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "Арвас", Беларусь, г.Минск |
Комплекты термопреобразователей сопротивления ТСПА-К (далее - комплекты ТСПА-К) предназначены для измерений разности температур и значений температур в составе приборов учета тепловой энергии (теплосчетчиков), а также при построении автоматических и автоматизированных систем измерения, контроля, регулирования, диагностики и управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86750-22 |
| Наименование | Комплекты термопреобразователей сопротивления |
| Модель | ТСПА-К |
Производитель / Заявитель
СООО "АРВАС", Республика Беларусь
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 958 |
| Найдено поверителей | 11 |
| Успешных поверок (СИ пригодно) | 958 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 86750-22: Описание типа СИ | Скачать | 1.7 MБ | |
| 86750-22: Методика поверки | Скачать | 6 MБ |
Описание типа
Назначение
Комплекты термопреобразователей сопротивления ТСПА-К (далее - комплекты ТСПА-К) предназначены для измерений разности температур и значений температур в составе приборов учета тепловой энергии (теплосчетчиков), а также при построении автоматических и автоматизированных систем измерения, контроля, регулирования, диагностики и управления.
Область применения: различные отрасли экономики.
Описание
Комплекты ТСПА-К состоят из пары термопреобразователей сопротивления ТСПА (далее - ТС), изготовленных по ТУ BY 100082152.003-2006.
В один комплект ТСПА-К входят два термопреобразователя сопротивления с одинаковой конструкцией и классом допуска по ГОСТ 6651-2009 и СТБ EN 60751-2011.
Принцип действия термопреобразователей сопротивления, входящих в комплект, основан на зависимости электрического сопротивления материала чувствительного элемента от температуры.
Термопреобразователь сопротивления состоит из чувствительного измерительного резистора (чувствительного элемента) в защитном корпусе, реагирующего на температуру, внутренних токопроводящих проводов и внешних выводов для соединения с электрическими измерительными приборами. Защитный корпус заполнен кремнийорганической теплопроводной пастой. Конструкция ТСПА-К -неразборная (неремонтопригодная).
Чувствительный элемент термопреобразователя сопротивления представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку (А120з). Электрическая схема внутренних соединений проводников ТС 4-х проводная по ГОСТ 6651-2009 и СТБ EN 60751-2011.
Термопреобразователи сопротивления выпускаются в исполнениях DS и PL в соответствии с ГОСТ EN 1434-2-2018.
Исполнения комплектов ТСПА-К различаются номинальной статической характеристикой преобразования (далее - НСХ), классом допуска, глубиной погружения, диаметром и конструкцией защитной арматуры.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

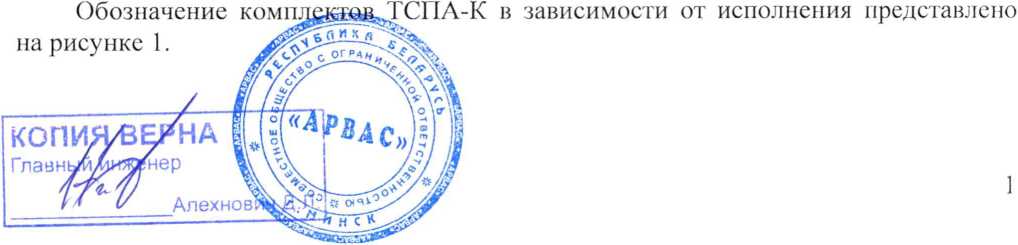

Обозначение комплектов ТСПА-К в зависимости от исполнения представлено на рисунке 1.
КомплектТСПА-К /XX/ ХХХХ / X / XXX / X /(Х-ХХХ1/Х /XXX
DS
Исполнение по ГОСТ EN 1434-2 PL
PtlOO
Условное обозначение НСХ Р1500
А 27,5
Класс допуска по ГОСТ 6651, СТБ EN 60751 В 85,0
120,0
Глубина погружения, мм
Схема внутренних соединений по ГОСТ 6651
Диапазон измерений температур, °C
2
Минимальная разность температур Д0т;п, °C
Длина кабеля, см (только для исполнения DS)

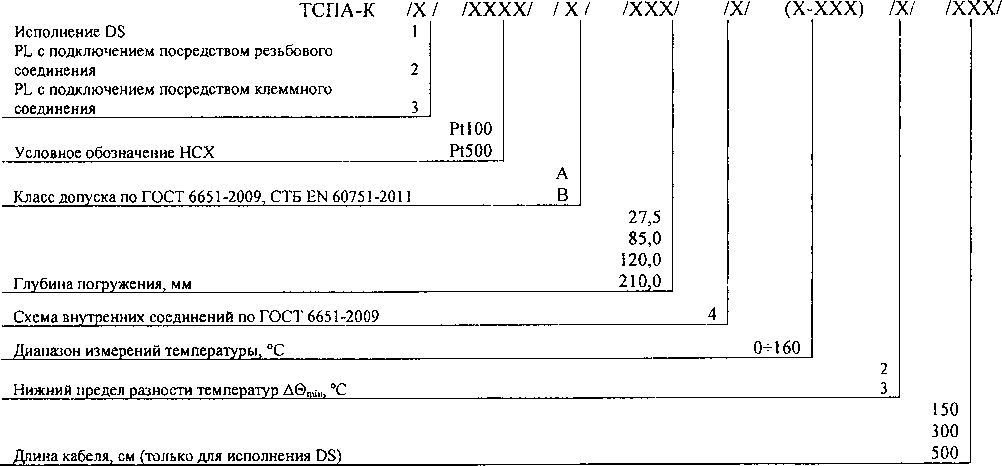

Рисунок 1 - Обозначение комплектов ТСПА-К в зависимости от исполнения
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1 - Обязательные метрологические требования
|
Наименование |
Значение | |
|
класс допуска А |
класс допуска В | |
|
Диапазон измерений температур, °C |
от 0 до 160 | |
|
Диапазон измерений разности температур, К |
от 2 до 150 от 3 до 150 | |
|
Номинальная статическая характеристика преобразования по ГОСТ 6651-2009 и СТБ EN 60751-2011 |
PtlOO, Pt500 | |
|
Температурный коэффициент по ГОСТ 6651-2009, °C1 |
0,00 |
385 |
|
Пределы допускаемого отклонения от НСХ, °C |t| - абсолютное значение температуры, °C, без учета знака |
±(0,15+0,002-|t|) |
±(0,3+0,005-|t|) |
|
Пределы допускаемой относительной погрешности при измерении разности температур, % |
±(0,5+3A0min/A9), где A0min - нижний предел разности температур, К; Д0 - разность температур, К | |
Основные технические характеристики, и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Технические характеристики
|
Наименование |
Значение | |
|
исполнение DS |
исполнение PL | |
|
Предельные отклонения сопротивления ТС при температуре 0 °C от номинального сопротивления, Ом, не более: Pt 100 класс допуска А класс допуска В Pt500 класс допуска А класс допуска В |
±0,059 ±0,117 ±0,293 ±0,586 | |
|
Избыточное давление на защитную арматуру, МПа: рабочее максимальное |
1,6 2,4 | |
|
Диаметр погружаемой части, мм |
4,8 |
6,0 |
|
Минимальная глубина погружения, мм |
25 |
40 |
|
Время термической реакции, с, не более: в жидкой среде в газообразной среде |
8 30 |
15 60 |
|
Пределы значений измерительного тока через ТС с НСХ, мА: PtlOO Pt500 |
от 0,3 до 1,0 от 0,1 до 0,7 | |
|
Значение электрического сопротивления изоляции между цепью чувствительного измерительного резистора и защитным корпусом ТС, МОм, не менее: при нормальных условиях при максимальной температуре диапазона измерений |
100 20 | |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP55 | |
|
Климатические условия при эксплуатации: диапазон температур окружающего воздуха, °C относительная влажность воздуха при температуре 35 °C, %, не более диапазон атмосферного давления, кПа |
от минус 50 до плюс 55 95 от 84,0 до 106,7 | |
|
Средняя наработка на отказ, ч, не менее |
100 000 | |
|
Средний срок службы, лет, не менее |
12 | |
|
Примечание - Масса и габаритные размеры зависят от длины и диаметра защитного корпуса | ||
Комплектность
Таблица 3 - Комплект поставки
|
Наименование |
Количество |
|
Комплект термопреобразователей сопротивления ТСПА-К |
1 |
|
АРВС.746967.061.000-К РБ ПС Паспорт |
1 |
|
АРВС.746967.061.000 РБ РЭ Руководство по эксплуатации (по заказу) |
1 |
|
Гильза с бобышкой (для исполнения PL, по заказу) |
2 |
|
Кольцо и прокладка (для исполнения DS, по заказу) |
2 |
|
Упаковка |
1 |
|
Методика поверки МРБ МП.3225-2022 |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на паспорт и руководство по эксплуатации.
Поверка осуществляется по МРБ МП.3225-2022 «Система обеспечения единства измерений Республики Беларусь. Комплекты термопреобразователей сопротивления ТСПА-К. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливаю щие:
требования к типу средств измерений
ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»
ГОСТ EN 1434-1-2018 «Теплосчетчики. Общие требования»
ГОСТ EN 1434-2-2018 «Теплосчетчики. Требования к конструкции»
СТБ EN 60751-2011 «Термопреобразователи сопротивления платиновые промышленные»
ТУ BY 100082152.003-2006 «Термопреобразователи сопротивления ТСПА. Технические условия» методику поверки:
МРБ МП.3225-2022 «Система обеспечения единства измерений Республики Беларусь. Комплекты термопреобразователей сопротивления ТСПА-К. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4 - Перечень средств поверки_______________________________________________
Наименование и тип средств поверки
Мегаомметр ЭС0210/1_____________________________________________________________
Комплекс измерительно-вычислительный ИСТ-М16___________________________________
Термометр сопротивления эталонный ЭТС-100/1_______________________________________
Термостат низкотемпературный «Криостат» А2.05_______________________________________
Устройство термостатирующее измерительное Термостат-АЗ____________________________
Барометр-анероид БАММ-1_______________________________________________________
Термогигрометр Testo 608-Н2_________________________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: комплекты термопреобразователей сопротивления ТСПА-К соответствуют требованиям ТУ BY 100082152.003-2006, ГОСТ 12997-84, ГОСТ 6651-2009, СТБ EN 60751-2011, ГОСТ EN 1434-1-2018, ГОСТ EN 1434-2-2018 в части требований к датчикам температуры.
