Корректоры объема газа ТК220
| Номер в ГРСИ РФ: | 87614-22 |
|---|---|
| Производитель / заявитель: | ООО "Газэлектроника", г.Арзамас |
|
87614-22: Описание типа
2023-87614-22-2.pdf
|
Скачать | 529.2 КБ | |
|
87614-22: Описание типа
2026-87614-22-1.pdf
|
Скачать | 311.9 КБ | |
|
87614-22: Методика поверки
МП 2809/1-311229-2022 с изм. № 2
2026-mp87614-22-1.pdf
|
Скачать | 2 MБ | |
|
87614-22: Методика поверки
МП 2809/1-311229-2022 с изм. №1
2023-mp87614-22-2.pdf
|
Скачать | 2.2 MБ |
Корректоры объема газа ТК220 (далее - корректор) предназначены для измерения температуры, количества импульсов от счетчиков газа и приведения объема газа к стандартным условиям с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 87614-22 |
| Действует | по 12.12.2027 |
| Наименование | Корректоры объема газа |
| Модель | ТК220 |
| Приказы |
№366 от
03.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | da4c721e-fe4f-9ee8-30ec-5d3abdad903f |
Производитель / Заявитель
ООО «ТАУГАЗ», РОССИЯ, 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Поверка
| Методика поверки / информация о поверке |
МП 2809/1-311229-2022 с изм. № 2 Государственная система обеспечения единства измерений. Корректоры объема газа ТК220. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации
(с 03.03.2026)
МП 2809/1-311229-2022 с изм. №1 Государственная система обеспечения единства измерений. Корректоры объема газа ТК220. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
1030
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1029 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 29.03.2026 |
Поверители
Скачать
|
87614-22: Описание типа
2023-87614-22-2.pdf
|
Скачать | 529.2 КБ | |
|
87614-22: Методика поверки
2023-mp87614-22.pdf
Файл устарел
|
Скачать | 2.2 MБ | |
|
87614-22: Описание типа
2023-87614-22.pdf
Файл устарел
|
Скачать | 529.2 КБ | |
|
87614-22: Описание типа
2026-87614-22.pdf
Файл устарел
|
Скачать | 311.9 КБ | |
|
87614-22: Методика поверки
2023-mp87614-22-1.pdf
Файл устарел
|
Скачать | 2.2 MБ | |
|
87614-22: Методика поверки
МП 2809/1-311229-2022 с изм. № 2
2026-mp87614-22.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
87614-22: Описание типа
2026-87614-22-1.pdf
|
Скачать | 311.9 КБ | |
|
87614-22: Методика поверки
МП 2809/1-311229-2022 с изм. № 2
2026-mp87614-22-1.pdf
|
Скачать | 2 MБ | |
|
87614-22: Методика поверки
МП 2809/1-311229-2022 с изм. №1
2023-mp87614-22-2.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Корректоры объема газа ТК220 (далее - корректор) предназначены для измерения температуры, количества импульсов от счетчиков газа и приведения объема газа к стандартным условиям с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Описание
Принцип действия корректора основан на измерении количества импульсов от счетчиков с помощью датчика импульсов и вычислении объема газа, приведенного к стандартным условиям, с учетом измеренной температуры с помощью термопреобразователя сопротивления 500П (Pt500) и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Условно-постоянные величины вводятся с помощью клавиатуры на лицевой панели корректора или компьютера.
Корректор состоит из пластмассового корпуса с 12-разрядным жидкокристаллическим дисплеем с дополнительными символами и двухкнопочной клавиатуры, термопреобразователя сопротивления 500П (Pt500). Внутри корпуса расположена электронная плата CPU с клеммами и батарея питания.
Общий вид основных исполнений корректора представлен на рисунке 1.
Заводской номер в виде арабских цифр наносится на лицевую сторону корректора в виде наклейки или методом термопечати (лазерной гравировки). Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбировку от несанкционированного доступа осуществляют путем пломбирования кнопки поверителя, расположенной внутри корпуса и защищенной винтом, с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, а также пломбирования винтов на задней крышке и крышке счетных входов путем нанесения знака поверки на специальную мастику.
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

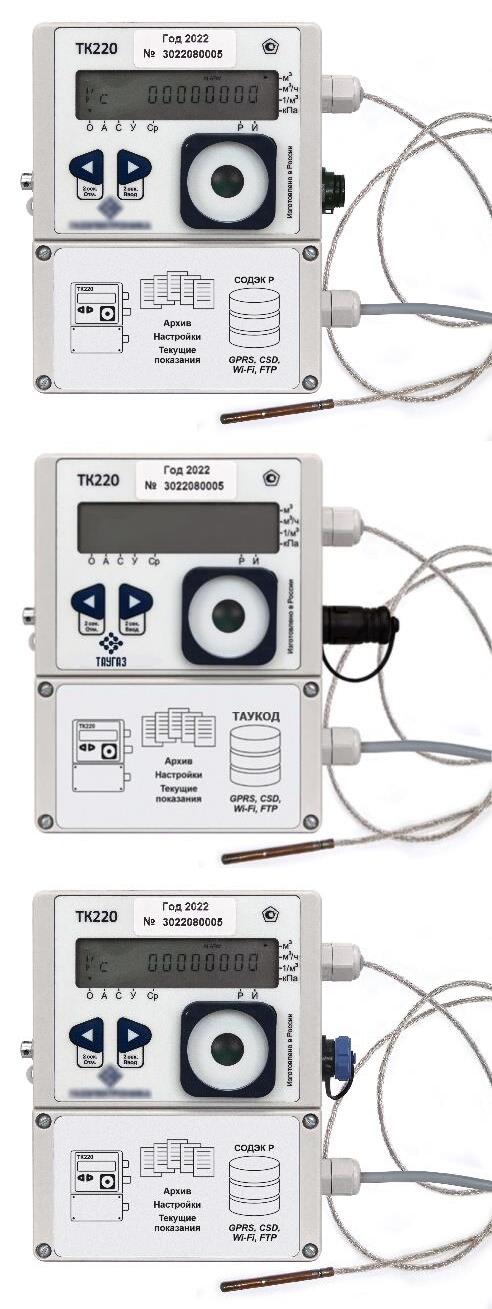

Рисунок 1 - Общий вид основных исполнений корректора
ТК22О
Год 2022 № 3022080005
О А С У Ср
НИ
Архив Настройки Текущие показания
■м’/ч
■1/м1 •кПа
GPRS, CSD, Wi-FI, FTP
Место нанесения знака утверждения
Место нанесения заводского номера

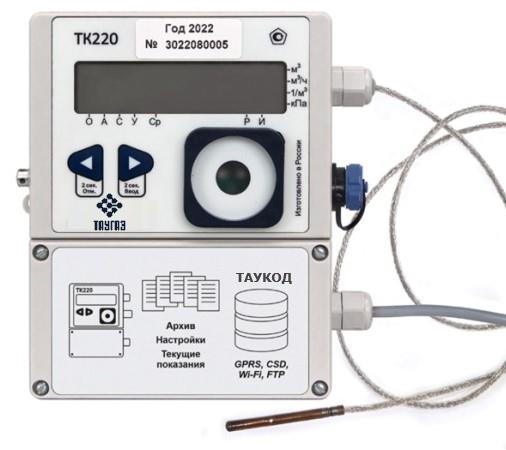

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа

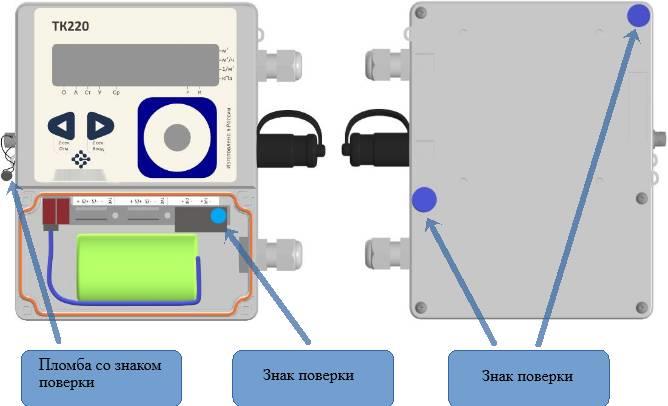

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) корректора встроенное и разделено на метрологически значимую и метрологически незначимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТК220 V1.XX* |
|
Номер версии |
1.ХХ* |
|
Цифровой идентификатор ПО |
24075** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
* Идентификационное наименование состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. Контрольная сумма для метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры рабочей среды, °С |
от -30 до +60 |
|
Пределы допускаемой относительной погрешности измерений температуры, % |
±0,1 |
|
Пределы допускаемой относительной погрешности вычисления объема, приведенного к стандартным условиям, с учетом погрешности измерения температуры, % |
±0,2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Интерфейсы связи |
Оптический, RS-232, RS-485 |
|
Частота входного сигнала, не более, Гц |
2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -30 до +60 95 от 84,0 до 106,7 |
|
Напряжение питания постоянного тока, В - встроенный источник (литиевая батарея) - внешний источник |
3,6 от 6 до 10 |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
Группа N2 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
155 160 58 |
|
Масса, кг, не более |
0,6 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится в правом верхнем углу лицевой части корпуса методом печати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Корректор объема газа ТК220 |
ТК220 |
1 |
|
Руководство по эксплуатации* |
УРГП.407229.006 РЭ |
1 |
|
Паспорт* |
УРГП.407229.006 ПС |
1 |
|
Комплект монтажных частей** |
КМЧ | |
|
* В бумажной и/или электронной форме. * * Поставляется по заказу | ||
Сведения о методах измерений
приведены в пункте 6 руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
УРГП.407229.006 ТУ «Корректоры объема газа ТК220. Технические условия»
