Вольтметры универсальные АКИП-2103
| Номер в ГРСИ РФ: | 87807-22 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | Фирма "PICOTEST Corporation", Тайвань |
Вольтметры универсальные АКИП-2103 (далее - вольтметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току, электрической емкости и температуры.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 87807-22 | ||||||
| Действует | по 28.12.2027 | ||||||
| Наименование | Вольтметры универсальные | ||||||
| Модель | АКИП-2103 | ||||||
| Модификации |
АКИП-2103 АКИП-2103/1 АКИП-2103/2 |
||||||
| Приказы |
№522 от
20.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | b883e76b-9752-a978-7e26-f4d864631ff1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«PICOTEST Corp.», ТАЙВАНЬ (КИТАЙ), 8F-1, 286-9, HSIN YARD RD, CHIEN-CHEN ZONE, KAOHSIUNG
Поверка
| Методика поверки / информация о поверке |
МП-ПР-15-2022 ГСИ. Вольтметры универсальные АКИП-2103. Методики поверки
(по 20.03.2026)
МП-ПР-15-2022 с изм № 1 ГСИ. Вольтметры универсальные АКИП-2103. Методика поверки (действие распространяется на все СИ, находящиеся в эксплуатации)
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 494 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1 %) |
| Актуальность информации | 02.04.2026 |
Поверители
Скачать
|
87807-22: Описание типа
2022-87807-22.pdf
|
Скачать | 1.5 MБ | |
|
87807-22: Методика поверки
2022-mp87807-22.pdf
Файл устарел
|
Скачать | 6.5 MБ | |
|
87807-22: Описание типа
2026-87807-22.pdf
|
Скачать | 441.7 КБ | |
|
87807-22: Методика поверки
МП-ПР-15-2022
2022-mp87807-22-1.pdf
|
Скачать | 6.5 MБ | |
|
87807-22: Методика поверки
МП-ПР-15-2022 с изм № 1
2026-mp87807-22.pdf
|
Скачать | 5.3 MБ |
Описание типа
Назначение
Вольтметры универсальные АКИП-2103 (далее - вольтметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току, электрической емкости и температуры.
Описание
Конструктивно вольтметры представляют собой компактные моноблочные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных аналоговых сигналов и дальнейшей их обработке при помощи встроенного микроконтроллера.
Вольтметры представляют собой приборы, выполненные на основе встроенного микроконтроллера и аналоговых схем измерений. На передней панели вольтметров расположены дисплей, кнопки управления, измерительные гнёзда, кнопка включения, гнездо для непосредственного подключения термопар с целью измерения температуры, имеющих 2-х контактную вилку (поддержка типов B, C, E, J, K, N, R, S и T) (для модификации АКИП-2103).
На задней панели расположены: гнездо для подключения сетевого шнура питания, сетевой предохранитель, измерительные гнёзда (идентичные гнёздам на передней панели), интерфейсы дистанционного управления (USB, LAN), разъемы входа и выхода сигналов синхронизации, предусмотрен слот для подключения сканера (устройства расширения измерительных входов).
Вольтметры выпускаются в модификациях АКИП-2103, АКИП-2103/1, АКИП-2103/2, различающиеся между собой диапазонами измерений и возможностью вывода информации в графическом виде (для модификации АКИП-2103).
Для предотвращения несанкционированного доступа к внутренним частям вольтметров предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. На рисунке 2 приведена схема пломбировки от несанкционированного доступа.
Конструкцией вольтметров предусмотрено нанесение знака поверки на корпус прибора в виде оттиска клейма или наклейки
Заводской номер вольтметров состоит из буквенно-цифрового обозначения и наносится на корпус при помощи наклейки.
Общий вид вольтметров и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
АКИП-2103
’САЛЬНЫ!
LOCAL 1441
( юно ) [ дтао |
+0119924
ее
[menu
' ■■
(menuJI
39

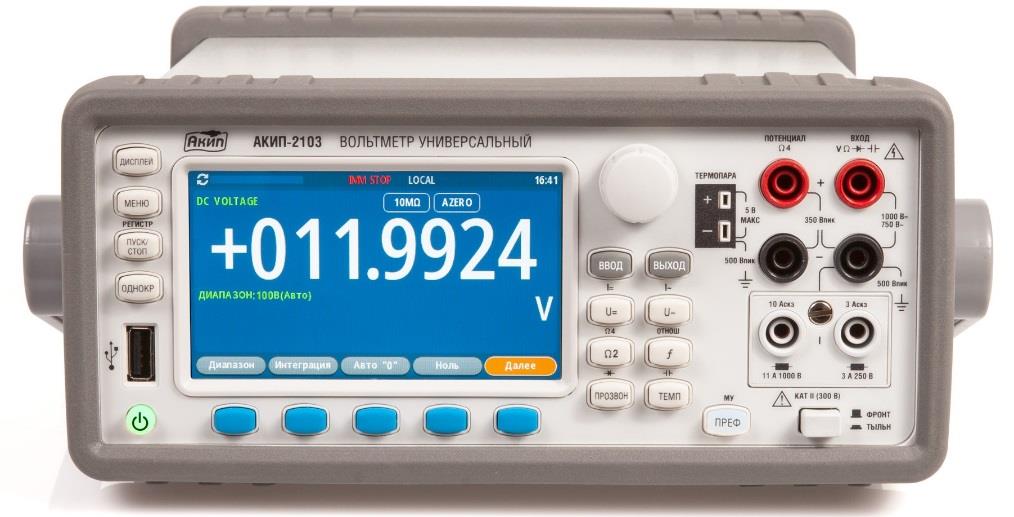

Модификация АКИП-2103
АКИП2103/1 ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ
М.' • LOCAL 1003
I 10MQ |Г АД»0 I
-0.000546 V
-00.01978 -00.04387
О о ® (Э) (™°

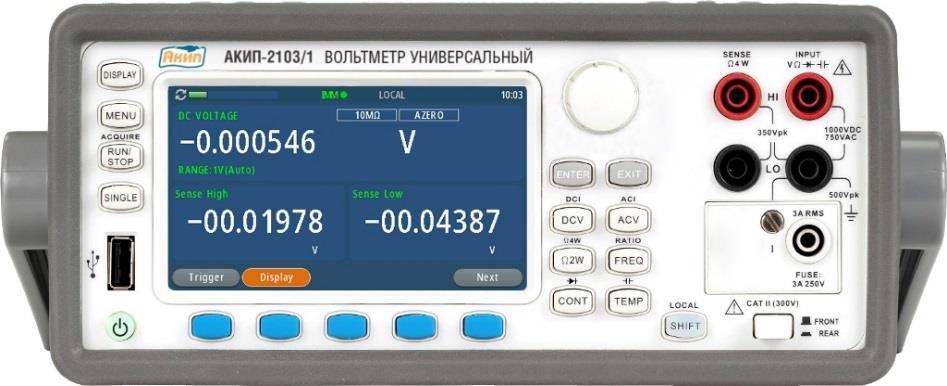

Модификация АКИП-2Ю3/1
Г"~] АКИП-2103/2 ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ
-0.020461
15“"' v
NULL
Range Bandwidth Null Fillet Next
igr]) ((т^

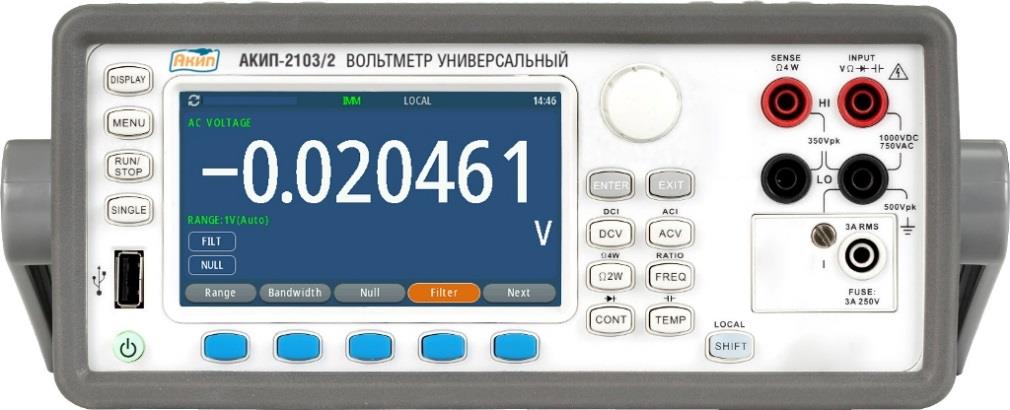

Модификация АКИП-2103/2
•Ж.
Рисунок 1 - Общий вид вольтметров и места нанесения знака утверждения типа (А)

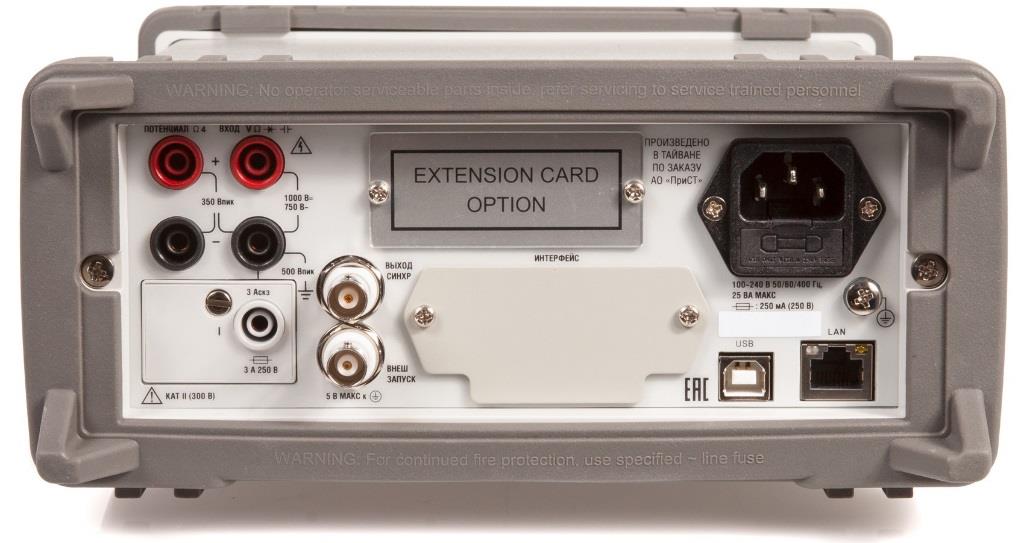

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б) и место нанесения заводского номера (В)
Программное обеспечение
Программное обеспечение (ПО) вольтметров записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже Р1.52 |
|
Примечание - номер версии ПО определяется по первым четырем символам | |
Метрологические и технические характеристики представлены в таблицах 2 - 10.
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока
|
Модификация |
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В |
|
1 |
2 |
3 |
4 |
|
АКИП-2103 |
0,1 |
1-10-7 |
±(5-10-5-Ux+3,5-10-5-UIip«I) |
|
1 |
1-10-6 |
±(3,540^их+540<ипред) | |
|
10 |
1-10-5 |
±(340-^их+440^ипред) | |
|
100 |
1-10-4 |
±(4Л10-^их+640^ипред) | |
|
1000 |
1-10-3 |
±(4Л10-^их+140^ипред) | |
|
АКИП-2103/1 |
0,1 |
1-10-7 |
±(540^их+3,540^ипред) |
|
1 |
1-10-6 |
±(440-^их+740^ипред) | |
|
10 |
1-10-5 |
±(3Л10-^их+540^ипред) | |
|
100 |
1-10-4 |
± (6• 10 5 • U\+6• 10 6• Uпред) | |
|
1000 |
1-10-3 |
±(6- 10-5/Ux+1 • 10-5^пред) |
П Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
АКИП-2103/2 |
0,1 |
1-10-7 |
±(940-^Ux+6,540^ ипред) |
|
1 |
1-10-6 |
±(8-10-5-Ux+1-10-5 •ипред) | |
|
10 |
1-Ю"5 |
±(7Л10^их+5П0^ипред) | |
|
100 |
1-10-4 |
±(8,5-10-5-их+6-10-6-ипр«1) | |
|
1000 |
1-10-3 |
±(8Л10-^их+1П0^ипред) | |
|
Примечания Ux - измеренное значение напряжения постоянного тока, В; ипред - значение верхнего предела диапазона измерений, В. | |||
Таблица 3 - Метрологические характеристики в режиме измерений силы постоянного тока
|
Модификация |
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда, А |
Пределы допускаемой абсолютной погрешности, А |
|
АКИП-2103 |
1-10-6 |
1-10-12 |
±(5- 10-4-Ix+2,5- 10-4-1пр) |
|
1-10-5 |
1-10-11 | ||
|
1-10-4 |
1-10-10 | ||
|
1-10-3 |
1-10-9 |
±(5-10-4-1х+2-10-4-1пр) | |
|
1-10-2 |
1-10-8 | ||
|
1-10-1 |
1-10-7 |
±(5- 10-4-Ix+5- 10-5-1пр) | |
|
1 |
1-10-6 |
±(1-10-3-1х+1-10-4-1пр) | |
|
3 |
1-10-5 |
±(2- 10-3-Ix+2- 10-4-1пр) | |
|
10 |
1-10-5 |
±(2,2- 10-3-Ix+2,5- 10-4-1пр) | |
|
АКИП-2103/1 |
1-10-2 |
1-10-8 |
±(5- 10-4-Ix+2- 10-4-1пр) |
|
1-10-1 |
1-10-7 |
±(5-10-4-1х+5-10-5-1пр) | |
|
1 |
1-10-6 |
±(1-10-3-1х+1-10-4-1пр) | |
|
3 |
1-10-5 |
±(2- 10-3-Ix+2- 10-4-1пр) | |
|
АКИП-2103/2 |
1-10-2 |
1-10-8 |
±(5-10-4-1х+2-10-4-1пр) |
|
1-10-1 |
1-10-7 |
±(5- 10-4-Ix+5- 10-5-1пр) | |
|
1 |
1-10-6 |
±(1-10-3-1х+1-10-4-1пр) | |
|
3 |
1-10-5 |
±(2- 10-3-Ix+2- 10-4-1пр) |
Примечания
Ix - измеренное значение силы постоянного тока, А;
1пр - значение верхнего предела диапазона измерений, А.
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока для модификаций АКИП-2103 и АКИП-2103/1_____________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В | ||
|
Диапазоны частот, Гц | ||||
|
от 3 до 5 включ. |
св. 5 до 10 включ. |
св. 10 до 2-104 включ. | ||
|
0,1 |
1-10-7 |
±(1-10-2-Ux+ +4 10 ипред) |
±(3,5-10-3-Ux+ +4-10 4-ипред) |
±(6-10-4-Ux+ +4-10 4-ипред) |
|
1 |
1-10-6 | |||
|
10 |
1-10-5 | |||
|
100 |
1-10-4 | |||
|
750 |
1-10-3 | |||
Продолжение таблицы 4
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В | ||
|
Диапазоны частот, кГц | ||||
|
св. 20 до 50 включ. |
св. 50 до 100 включ. |
св. 100 до 300 включ. | ||
|
0,1 |
1-10-7 |
±(1,2-10-3-Ux+ +5 •Ю-4^ ипред) |
±(6-10-3-Ux+ +8'10 4•ипред) |
±(4'10-2'Ux+ +5'10-3'ипред) |
|
1 |
1-10-6 | |||
|
10 |
1-10-5 | |||
|
100 |
1-10-4 | |||
|
750 |
1-10-3 |
- | ||
Примечания
Ux - измеренное значение напряжения переменного тока, В ипред - значение верхнего предела диапазона измерений, В
Таблица 5 - Метрологические характеристики в режиме измерений напряжения переменного
тока для модификации АКИП-2103/2
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В | ||
|
Диапазоны частот, Гц | ||||
|
от 3 до 5 |
св. 5 до 10 |
св. 10 до 2' 104 | ||
|
0,1 |
1-10-7 |
±(1'10-2'Ux+ +3'10-4'ипред) |
±(3,8 • 10-3/Ux+ +3'10-4'ипред) |
±(9'10-4'Ux+ +3'10-4'ипред) |
|
1 |
1-10-6 | |||
|
10 |
1-10-5 | |||
|
100 |
1-10-4 | |||
|
750 |
1-10-3 | |||
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой абсолютной погрешности, В | ||
|
Диапазоны частот, кГц | ||||
|
св. 20 до 50 включ. |
св. 50 до 100 включ. |
св. 100 до 300 включ. | ||
|
0,1 |
1-10-7 |
±(1,5'10-3'Ux+ +5'10-4'ипред) |
±(6,3 • 10-3/Ux+ +8'10 4'ипред) |
±(4'10-2'Ux+ +5'10-3'ипред) |
|
1 |
1-10-6 | |||
|
10 |
1-10-5 | |||
|
100 |
1-10-4 | |||
|
750 |
1-10-3 |
- | ||
Примечания
Ux - измеренное значение напряжения переменного тока, В; ипред - значение верхнего предела диапазона измерений, В.
Таблица 6 - Метрологические характеристики в режиме измерений силы переменного тока
|
Верхний предел измерений, А |
Значение единицы младшего разряда, А |
Пределы допускаемой абсолютной погрешности, А | |||
|
Диапазоны частот, Гц | |||||
|
от 3 до 5 включ. |
св. 5 до 10 включ. |
св. 10 до 5-103 включ. |
св. 5-103 до 1-104 включ. | ||
|
1-10-4 1) |
1-10-10 |
±(1'10-2'Ix+ +4' 10 4'1пред) |
±(3-10-3'Ix+ +4' 10 4'1пред) |
±(1'10-3'Ix+4'10-4'1пред) | |
|
1-10-3 1) |
1-10-9 | ||||
|
1-10-2 |
1-10-8 | ||||
|
1-10-1 |
1-10-7 | ||||
|
1 |
1-10-6 |
±(1'10-2'Ix+ +6'10 4'1пред) |
±(3,5-10-3'Ix+ +4' 10 4'1пред) |
±(2,3'10-3'Ix+ +4' 10 4'1пред) |
±(2,3- 10-3-Ix+ +4' 10 4'1пред) 1) |
|
3 |
1-10-5 | ||||
Продолжение таблицы 6
|
Верхний предел измерений, А |
Значение единицы младшего разряда, А |
Пределы допускаемой абсолютной погрешности, А | |||
|
Диапазоны частот, Гц | |||||
|
от 3 до 5 включ. |
св. 5 до 10 включ. |
св. 10 до 5-103 включ. |
св. 5-103 до 1 • 104 включ. | ||
|
10 1) |
1-10-5 |
±(1,1-10-2-Ix+ +6' 10 4^1пред) 1) |
±(4-10’3-Ix+ +6' 10 44пред) 1) |
±(2,3 • 10-3 -Ix+ +4 • 10-4 • 1пред) 1)2) |
±(1-10-2-Ix+ +7 • 10-4 • 1пред) 1)3) |
|
Примечания Ix - измеренное значение силы переменного тока, А; 1пред - значение верхнего предела диапазона измерений, А; 1) - только для модификации АКИП-2103; 2) - для диапазона частот св. 10 до 1-103 включ., Гц; 3) - для диапазона частот св. 1 • 103 до 5 • 103 включ., Гц. | |||||
Таблица 7 - Метрологические характеристики в режиме измерений сопротивления постоянному току
|
Модификация |
Верхний предел измерений, Ом |
Значение единицы младшего разряда, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
|
АКИП-2103 |
1-102 |
140-4 |
±(Г10-4^д+440-5^пр) |
|
1-103 |
1-10-3 |
±(1-10-4^д+1-10-5^пр) | |
|
1-104 |
140-2 | ||
|
1-105 |
1-10’1 | ||
|
1-106 |
1-100 | ||
|
1-107 |
1-101 |
±(440-4^д+Г10-5^пр) | |
|
1-108 |
1-102 |
±(0Л10-2^д+Г10-4^пр) | |
|
1-109 |
1-103 |
±(3-10-2-Кд+1-10-4-Кпр) | |
|
АКИП-2103/1 |
1-102 |
140-4 |
±(Г10-4^д+440-5^пр) |
|
1-103 |
1-10-3 |
±(1-10-4^д+1-10-5^пр) | |
|
1-104 |
140-2 | ||
|
1-105 |
1-10’1 | ||
|
1-106 |
1-100 | ||
|
1-107 |
1-101 |
±(440-4^д+Г10-5^пр) | |
|
1-108 |
1-102 |
±(0Л10-2^д+Г10-4^пр) | |
|
АКИП-2103/2 |
1-102 |
140-4 |
±(1Л10-4^д+740-5^пр) |
|
1-103 |
1-10’3 |
±(1,4-10-4^д+1-10-5^пр) | |
|
1-104 |
140-2 | ||
|
1-105 |
1-10’1 | ||
|
1-106 |
1-100 | ||
|
1-107 |
1-101 |
±(440-4^д+Г10-5^пр) | |
|
1-108 |
1-102 |
±(0Л10-2^д+Г10-4^пр) |
Примечание
Rx - измеренное значение сопротивления, Ом
Rпр - значение верхнего предела диапазона измерений, Ом
Таблица 8 - Метрологические характеристики в режиме измерений электрической емкости
|
Верхний предел поддиапазона измерений, мкФ |
Пределы допускаемой абсолютной погрешности, мкФ |
|
1-10—3 |
±(5-10—3-Сизм+5-10—3-Сщ,) |
|
1-10-2 |
±(4-10—3-Сизм+1'10—3-Сир) |
|
1-10-1 | |
|
1 | |
|
10 | |
|
100 | |
|
Примечание Сизм - измеренное значение емкости, мкФ; Спр - значение верхнего предела диапазона измерений, мкФ. | |
Таблица 9 - Метрологические характеристики в режиме измерений частоты
|
Поддиапазоны измерений, Гц |
Пределы допускаемой абсолютной погрешности, Г ц |
|
АКИП—2103 | |
|
от 3 до 10 |
±(740—4Тизм) |
|
св. 10 до 100 |
±(340-4Тизм) |
|
св. 100 до 1-103 |
±(740-5Тизм) |
|
св. 1-103 до 3-105 | |
|
АКИП—2103/1 | |
|
от 3 до 10 |
±(Т10-3Тизм) |
|
св. 10 до 100 |
±(340-4Тизм) |
|
св. 100 до 1-103 |
±(Т10-4Тизм) |
|
св. 1-103 до 3-105 | |
|
АКИП—2103/2 | |
|
от 3 до 10 |
±(Т10-3Тизм) |
|
св. 10 до 100 |
±(540-4Тизм) |
|
св. 100 до 1-103 |
±(М0-4Тизм) |
|
св. 1-103 до 3-105 |
±(1,М0-4Тизм) |
|
Примечание Fизм - измеренное значение частоты, Гц. | |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
4,3 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
210x85x350 |
|
Напряжение сети питания, В — при частоте 50/60 Гц — при частоте 400 Гц |
от 100 до 240 от 100 до 120 |
|
Нормальные условия измерений: — температура окружающего воздуха, °С — относительная влажность воздуха, %, не более — атмосферное давление, кПа |
от +18 до +28 75 от 84 до 106,7 |
|
Рабочие условия применения: — температура окружающего воздуха, °С — относительная влажность воздуха, %, не более — атмосферное давление, кПа |
от +10 до +35 80 от 84 до 106,7 |
Знак утверждения типа
наносится на переднюю панель вольтметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Вольтметр |
АКИП-2103 |
1 |
|
Измерительные провода |
2 | |
|
USB-кабель |
1 | |
|
Руководство по эксплуатации |
1 |
Сведения о методах измерений
приведены в п. 11 «Основные измерительные функции» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от К10-16 до 100 А»
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от К10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Стандарт предприятия «Вольтметры универсальные АКИП-2103»
Другие Вольтметры
