Стенды переносные Импульс-01

Назначение

Стенды переносные Импульс-01 ДКНБ.424319.001 (далее по тексту - стенды) предназначены для измерений напряжения переменного тока, силы переменного тока, электрического сопротивления постоянного тока, индикации сигналов тока концевых и моментных выключателей, крутящего момента, накопления, хранения и передачи измеренных значений.

Стенды предназначены для диагностирования электроприводной арматуры, механических приводов и других электрических машин переменного тока с однофазным или трехфазным электрическим двигателем.

Описание

Конструктивно модули Импульс-01 выполнены в виде моноблока настольного исполнения из пластика и металла.

Подвод кабелей внешних подключений, разъемы, индикаторы выполнены на лицевых панелях модуля Импульс-01.

Принцип работы модуля Импульс-01 заключается в преобразовании входного аналогового сигнала, поступающего с первичных преобразователей, последующей его передачи в АЦП, преобразования в цифровой код, последующей его математической обработке и сохранении результатов измерений на внешнем персональном компьютере (ноутбуке).

Измерения напряжения или сопротивления осуществляются контактным способом с помощью соответствующего кабеля. Измерения силы тока осуществляются бесконтактным способом с помощью токоизмерительных клещей. Измерение активной мощности осуществляется программно, путем математической обработки сигналов тока и напряжения.

Кроме измерений и записи результатов измерений физических величин, модуль Импульс-01 обеспечивает запись и индикацию сигналов тока концевых и моментных выключателей (замкнут/разомкнут) и крутящего момента.

В состав стендов входят:

- Модуль Импульс-01 ДКНБ.426439.003;

- Клещи токоизмерительные MN93 3 шт.;

- Клещи токоизмерительные MN93A 3 шт.;

- Кабель для измерения напряжения КНЗВ ДКНБ.685621.137 1 шт.;

- Кабель для измерения напряжения КНТР ДКНБ.685621.138 1 шт.;

- Кабели подключения концевых и моментных выключателей КМКВ ДКНБ.685621.136 2 шт.;

- Кабель подключения датчика момента КДМ ДКНБ.685621.135 1 шт.;

- Перемычка ПР ДКНБ.685613.014 6 шт.;

- Комплект инструмента и принадлежностей ДКНБ.421944.240;

- Транспортировочный кейс.

Стенд имеет следующие измерительные каналы:

- измерительные каналы напряжения по схеме «звезда» 3 шт.;

- измерительные каналы напряжения по схеме «треугольник» 3 шт.;

- измерительные каналы тока 3 шт.;

- каналы тока концевых выключателей 2 шт.;

- каналы тока моментных выключателей 2 шт.;

- каналы измерения электрического сопротивления постоянного тока 3шт.;

- каналы крутящего момента 1шт.

Нанесение знака поверки на стенды не предусмотрено.

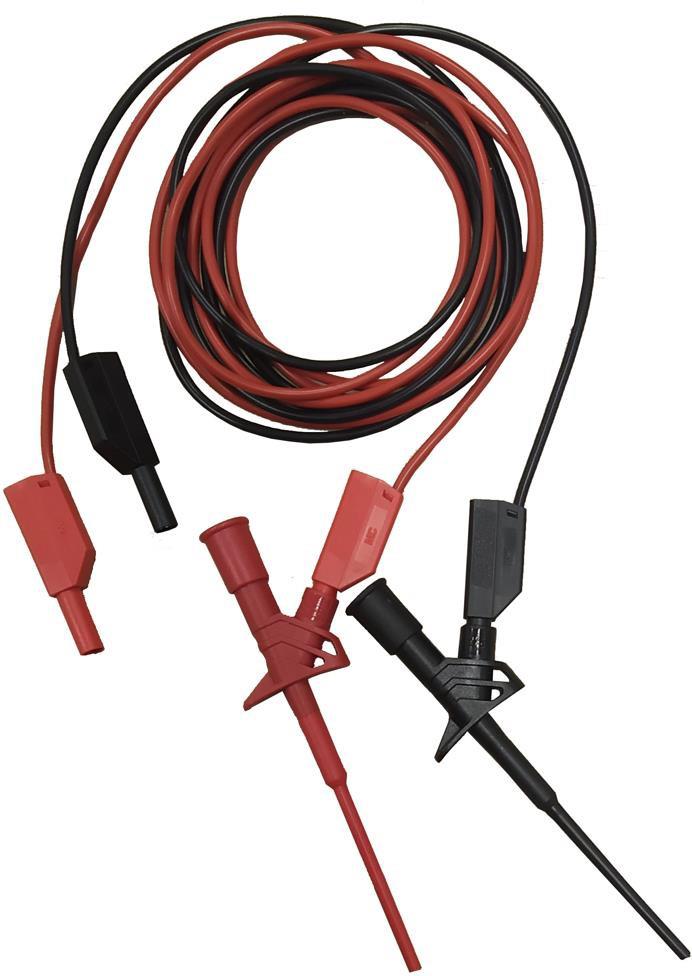

Общий вид стендов Импульс-01, модуля Импульс-01, клещей токоизмерительных, кабеля для измерения напряжения представлены на рисунках 1, 2, 3, 4.

Заводской (серийный) номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на корпус стенда в месте, указанном на рисунке 5

М есто пломбирования от несанкционированного доступа представлено на рисунке 6.

Место нанесения знака утверждения типа представлено на рисунке 7.

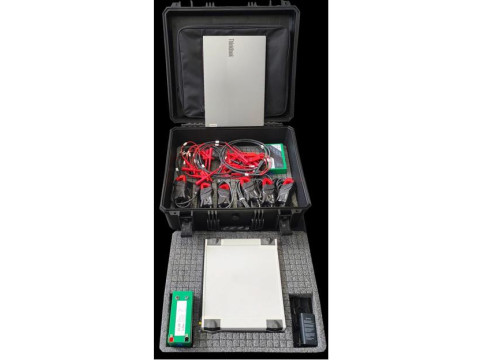

Рисунок 1 - Общий вид стендов Импульс-01

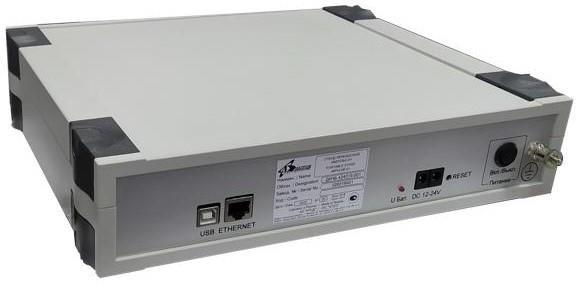

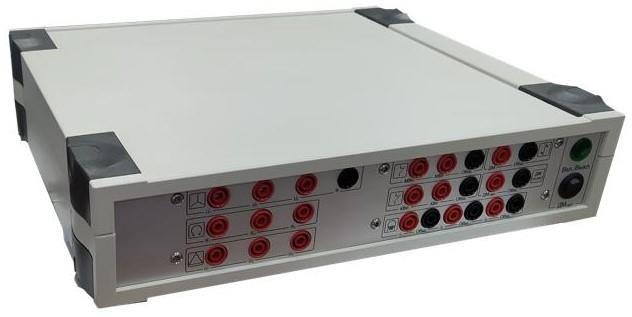

Рисунок 2 - Общий вид модуля Импульс-01. Вид спереди и сзади

Рисунок 3 - Общий вид клещей токоизмерительных

Место нанесения заводского номера

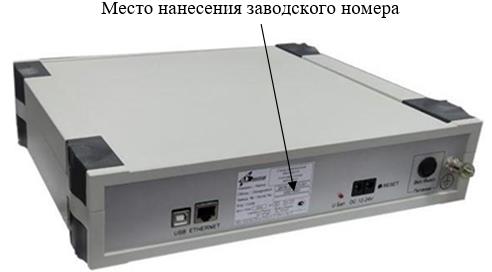

Рисунок 5 - Место нанесения заводского номера

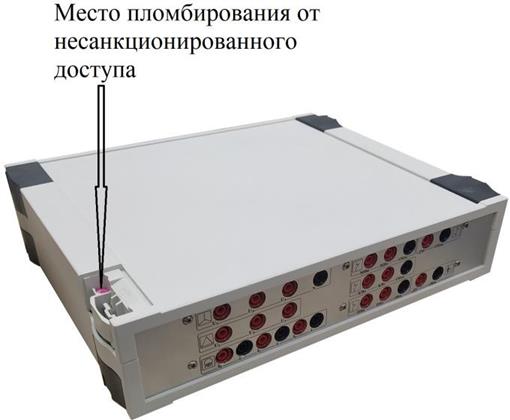

Рисунок 6 - Место пломбирования от несанкционированного доступа

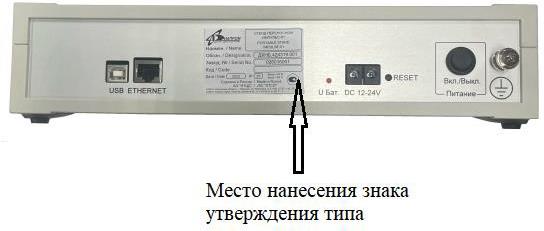

Рисунок 7 - Место нанесения знака утверждения типа

Программное обеспечение

Стенд имеет встроенное программное обеспечение (далее по тексту - ПО).

Встроенное ПО реализовано аппаратно и является метрологически значимым.

Встроенное ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные внешнего ПО приведены в таблице 1.

аблица 1 - Идентификационные данные внешнего программного обеспечения

Технические характеристики

аблица 2 - Метрологические характеристики

Продолжение таблицы 2

аблица 3 - Технические характеристики

Знак утверждения типа

наносят на шильдик стендов Импульс-01 методом термопечати или трафаретной печати и на титульные листы формуляра и руководства по эксплуатации типографским способом.

Комплектность

аблица 4 - Комплект средства измерений

Сведения о методах измерений

приведены в разделе «Подключение стендов» Руководства по эксплуатации ДКНБ.424319.001РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»

Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 17 марта 2022 г. №668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»

Приказ Росстандарта от 30 декабря 2019 г. №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ДКНБ. 424319.001ТУ Стенд переносной Импульс-01. Технические условия
