Газоанализаторы стационарные ИГМ-14

Номер в ГРСИ РФ: 89683-23
Категория: Газоанализаторы
Производитель / заявитель: ООО "ЭМИ-Прибор", г. Санкт-Петербург
Скачать
89683-23: Описание типа Скачать 1.6 MБ
89683-23: Методика поверки Скачать 10.3 MБ
Заказать
Поставщик: ООО ТК «Олдис»
Газоанализаторы стационарные ИГМ-14 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Газоанализаторы стационарные ИГМ-14 предназначены для измерений довзрывоопас-ных концентраций горючих газов и паров горючих жидкостей, в том числе - паров нефтепродуктов, в смеси с воздухом или азотом.

Информация по Госреестру

Основные данные
Номер по Госреестру 89683-23
Наименование Газоанализаторы стационарные
Модель ИГМ-14
Срок свидетельства (Или заводской номер) 07.08.2028
Производитель / Заявитель

Общество с ограниченной ответственностью "ЭМИ-Прибор" (ООО "ЭМИ-Прибор"), г. Санкт-Петербург

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 45
Найдено поверителей 2
Успешных поверок (СИ пригодно) 45 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.07.2024

Поверители

Скачать

89683-23: Описание типа Скачать 1.6 MБ
89683-23: Методика поверки Скачать 10.3 MБ

Описание типа

Назначение

Газоанализаторы стационарные ИГМ-14 предназначены для измерений довзрывоопас-ных концентраций горючих газов и паров горючих жидкостей, в том числе - паров нефтепродуктов, в смеси с воздухом или азотом.

Описание

Принцип действия газоанализаторов стационарных ИГМ-14 (далее - газоанализаторы) оптический абсорбционный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от содержания.

Способ отбора пробы - диффузионный.

Газоанализаторы являются стационарными одноканальными приборами непрерывного действия.

Газоанализаторы выпускаются в 4 исполнениях: ИГМ-14-4С, ИГМ-14-4А, ИГМ-14-5С, ИГМ-14-5А, отличающихся типом корпуса (тип 4 - без дисплея, тип 5 - с дисплеем) и материалом (А - алюминий, С - нержавеющая сталь). Цвет корпуса из алюминия - желтый; корпуса из нержавеющей стали - стальной. По заказу потребителя допускается производство газоанализаторов в корпусах других цветов.

Газоанализаторы состоят из оптико-электронного и вводного отсеков, имеющих общую взрывонепроницаемую оболочку. Специальный защитный кожух обеспечивает защиту элементов оптико-электронной части датчика от неблагоприятного воздействия окружающей среды. Исполнения ИГМ-14-5А и ИГМ-14-5С дополнительно имеют в своем составе блок индикации с HART-разъемом и цифровым дисплеем. В оптико-электронном отсеке находятся источники и приемники излучения, электронная схема. ИК-излучение от источников излучения через прозрачное окно попадает в пространство, в котором находится анализируемая среда, и, отразившись от зеркала, через то же самое окно возвращается в герметичный корпус и попадает на фотоприемник. Подключение питания и снятие выходных сигналов газоанализатора в процессе его эксплуатации производится с клеммных соединителей, расположенных во взрывонепроницаемом вводном отсеке.

Выходными сигналами газоанализаторов являются:

- унифицированный аналоговый выходной сигнал в диапазоне от 4 до 20 мА;

- цифровой сигнал, интерфейс RS 485 с протоколом ModBus RTU;

- цифровой сигнал, интерфейс HART 7;

- показания цифрового дисплея (при наличии модуля отображения информации);

- замыкание и размыкание контактов реле ("сухой контакт"), срабатывающие при превышении 2-х программно конфигурируемых уровней («Тревога» порог 1, «Тревога» порог 2);

- размыкание и замыкание контактов реле ("сухой контакт"), срабатывающие при неисправности газоанализаторов («Неисправность»).

С целью защиты оптических элементов газоанализатора от образования конденсата и наледи в случае эксплуатации при низких температурах, предусмотрен автоматический обогрев оптико-электронного отсека. Встроенный режим обогрева оптических элементов не требует дополнительной активации. Мощность обогрева оптических элементов регулируется автоматически и зависит от температуры окружающей среды.

Для управления режимами работы газоанализатора используется персональный компьютер под управлением ОС семейства Windows® со специализированным программным обеспечением или HART-коммуникатор.

О бщий вид газоанализаторов представлен на рисунках 1 и 2.

Конструкцией газоанализаторов предусмотрена пломбировка оттиском контрольного винта корпуса от несанкционированного доступа в местах установки винтовых соединений. Схема пломбировки газоанализаторов приведена на рисунке 3.

Заводской номер газоанализатора наносится на табличку, расположенную на корпусе газоанализатора, в виде цифрового обозначения методом лазерной гравировки. Также на табличку наносятся тип газа и диапазон измерений. Общий вид табличек с указанием заводского номера представлен на рисунке 4.

Нанесение знака поверки на средство измерений не предусмотрено.

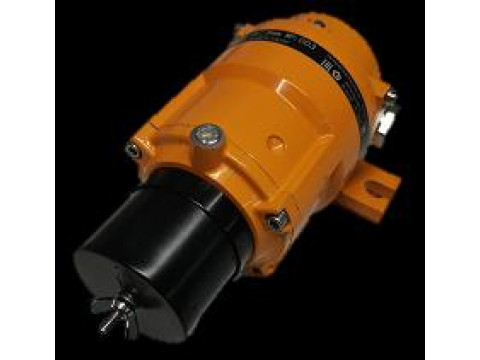

Рисунок 1 - Газоанализатор стационарный ИГМ-14 исполнение ИГМ-14-4А, ИГМ-14-4С

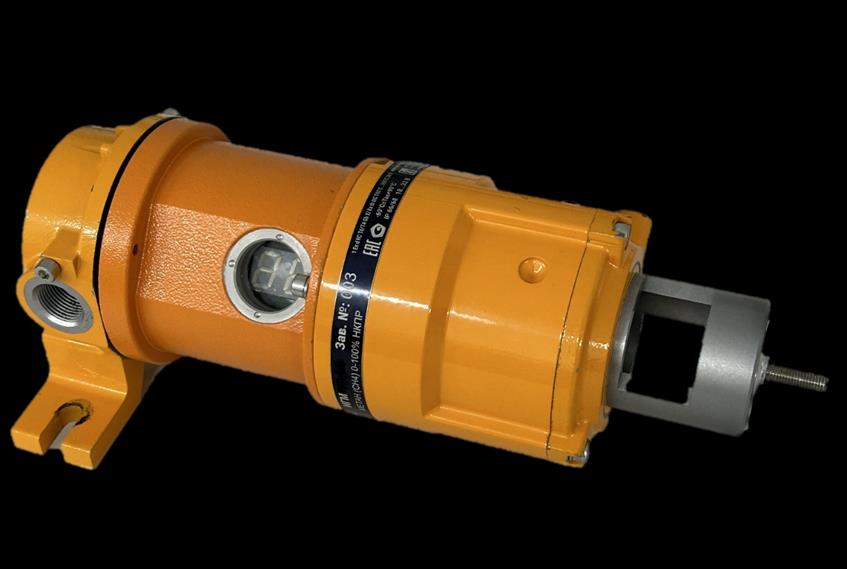

Рисунок 2 - Газоанализатор стационарный ИГМ-14 исполнение ИГМ-14-5А, ИГМ-14-5С

Рисунок 3 - Место пломбировки корпуса газоанализатора для ограничения доступа (на примере ИГМ-14-4А, отмечено стрелкой)

Место нанесения знака утверждения типа

©DEM ИГМ-14-4А

Метан 0-100% НКПР

HI Ex

1ExdCT8aXExlbllCT85tax -6O*CsBs*7fC

1ExdCT5&X.ExtbaCT100CDbX -ercsBs*«yc

1ExdKT4ax.Ei(beCT135tDbX -6O*Csbs»12SC(T|

ОС ООО «ИЦЛАБ-ЕХ» RU C-RU.HB82B.00164/23 Ж? № IP 66/68  202 г.

11 воздействие данной температуры допускается фаткоеремежо не более 33 ищут

/II IVI- Н'Эи С*нкг-Петербург Метан 0-100% НКПР

1ExdfaGMKT6GbKExbpBDa]ICm№X «TC<ta<*7fC 1&d[iGi]IC15aXbb[«Da]KT100,CDbX «*С<Й<+ЯГС 1Ej d [в а] К T4 a X Ej lb [a Da] С пзте a X •srcjus*^11 P8Exdl[a№|iMbX

ОС ООО «ИЦ ЛАБ-EX» RU C-RU.HB82.B.00164/23

№ IP 66/68   202 г.

температуры до~ускаехя кратковременно не более 30 м/нут.

Метан 0-100% НКПР

•Exd[BG^IICTtGbX&Ь[вМ11С18ГС0ЬХ -Otaas-Bt •ExdpaGallCISGbXExib jaOa ICT-WCax «Cat-XTC. ■e> d[B Qb| ic и a i ьл |i ok ic n зге a x егсж-ит!

ОС ООО «ИЦЛАБ-EX» RU C-RU HB82.B.00164/23

IP 66/68

Место нанесения заводского номера

©ЕМ ИГМ-14-4С

Метан 0-100% НКПР

HI Ех

1ExdCT6aXExtb>CTB5taX -«rCsBs^rC 1ExdCT5&X.ExtbaCT100CDbX -6CrCsBs*«rC 1Ex d С T4 a X Ex to >C Т1ЭГС Db X -Ю*С*й$-Н25Г PBExdlUbX

ОС ООО «ИЦЛАБ-EX» RU C-RU.HB82B.00164/23 № IP 66/68   202 r.

11 воздействие дмной температуры дэтусхается фавоеременно не более 33 ищут

Рисунок 4 - Общий вид табличек с указанием заводского номера газоанализатора и места нанесения знака утверждения типа

Программное обеспечение

Газоанализаторы имеют встроенное ПО.

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО обеспечивает выполнение следующих основных функций:

- обработку измерительной информации от первичного измерительного преобразователя;

- отображение результатов измерений на цифровом дисплее (при наличии модуля отображения информации)

- диагностику аппаратной части газоанализатора;

- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

- проведение градуировки газоанализатора;

- формирование цифрового выходного сигнала;

- формирование аналогового выходного сигнала.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Автономное ПО "Igm 0.1.exe" для персонального компьютера под управлением ОС семейства Windows® предназначено для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

igm 1.34.hex

Номер версии (идентификационный номер) ПО

1.34

Цифровой идентификатор ПО

105B9A5A

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу ПО соответствующей версии.

Технические характеристики

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов________________________________________________________________________________

Определяемый компонент 1) (канал измерений)

Диапазон измерений

Пределы допускаемой основной погрешности 2)

% НКПР 3)

объемной доли, %

абсолютной, % НКПР

относительной,%

метан (CH4)

от 0 до 100

от 0 до 4,4

±3 (в диапазоне от 0 до 50 % НКПР включ.)

±5 (в диапазоне св. 50 до 100 % НКПР)

пропан (C3H8)

от 0 до 100

от 0 до 1,7

±3 (в диапазоне от 0 до 50 % НКПР включ.)

±5 (в диапазоне св. 50 до 100 % НКПР)

бутан (C4H10)

от 0 до 100

от 0 до 1,4

±3 (в диапазоне от 0 до 50 % НКПР включ.)

±5 (в диапазоне св. 50 до 100 % НКПР)

изобутан (и-С4Н10)

от 0 до 100

от 0 до 1,3

±3 (в диапазоне от 0 до 50 % НКПР включ.)

±5 (в диапазоне св. 50 до 100 % НКПР)

пентан (C5H12)

от 0 до 100

от 0 до 1,1

±3 (в диапазоне от 0 до 50 % НКПР включ.)

±5 (в диапазоне св. 50 до 100 % НКПР)

циклопентан (C5H10)

от 0 до 100

от 0 до 1,4

±3 (в диапазоне от 0 до 50 % НКПР включ.)

±5 (в диапазоне св. 50 до 100 % НКПР)

гексан (СйНы)

от 0 до 100

от 0 до 1,0

±3 (в диапазоне от 0 до 50 % НКПР включ.)

±5 (в диапазоне св. 50 до 100 % НКПР)

пропилен (C3H6)

от 0 до 100

от 0 до 2,0

±3 (в диапазоне от 0 до 50 % НКПР включ.)

±5 (в диапазоне св. 50 до 100 % НКПР)

метиловый спирт (СНзОН)

от 0 до 50

от 0 до 3,0

±5

-

этиловый спирт (C2H5OH)

от 0 до 50

от 0 до 1,55

±5

-

Определяемый компонент 1) (канал измерений)

Диапазон измерений

Пределы допускаемой основной погрешности 2)

% НКПР 3)

объемной доли, %

абсолютной, % НКПР

относительной,%

этан (C2H6)

от 0 до 100

от 0 до 2,4

±3 (в диапазоне от 0 до 50 % НКПР включ.)

±5 (в диапазоне св. 50 до 100 % НКПР)

этилен (C2H4)

от 0 до 100

от 0 до 2,3

±3 (в диапазоне от 0 до 50 % НКПР включ.)

±5 (в диапазоне св. 50 до 100 % НКПР)

ацетон (СНзСОСНз)

от 0 до 50

от 0 до 1,25

±5

-

толуол (C6H5CH3)

от 0 до 50

от 0 до 0,5

±5

-

бензол (C6H6)

от 0 до 50

от 0 до 0,6

±5

-

метилтретбутиловый эфир (СНзСО(СНз)з)

от 0 до 50

от 0 до 0,75

±5

-

пара-ксилол (п-С8Н10)

от 0 до 50

от 0 до 0,45

±5

-

орто-ксилол (o-C8Hio)

от 0 до 50

от 0 до 0,5

±5

-

изопропиловый спирт (C3H8O)

от 0 до 50

от 0 до 1,0

±5

-

этилбензол (C8H10)

от 0 до 50

от 0 до 0,4

±5

-

циклогексан (C6H12)

от 0 до 50

от 0 до 0,5

±5

-

гептан (C7H16)

от 0 до 50

от 0 до 0,425

±5

-

пары бензина автомобильного 4)

от 0 до 50

-

±5

-

пары дизельного топлива 4)

от 0 до 50

-

±5

-

пары керосина 4)

от 0 до 50

-

±5

-

пары уайт-спирита 4)

от 0 до 50

-

±5

-

пары топлива для реактивных двигателей 4)

от 0 до 50

-

±5

-

пары бензина авиационного 4)

от 0 до 50

-

±5

-

пары бензина неэтилированного 4)

от 0 до 50

-

±5

-

1,3 бутадиен (C4H6)

от 0 до 50

от 0 до 0,7

±5

-

оксид этилена (C2H4O)

от 0 до 50

от 0 до 1,3

±5

-

хлорметан (СНзС1)

от 0 до 50

от 0 до 3,8

±5

-

Определяемый компонент 1) (канал измерений)

Диапазон измерений

Пределы допускаемой основной погрешности 2)

% НКПР 3)

объемной доли, %

абсолютной, % НКПР

относительной,%

бутилацетат (C6H12O2)

от 0 до 50

от 0 до 0,6

±5

-

этилацетат (C4H8O2)

от 0 до 50

от 0 до 1,0

±5

-

2-бутанон (C4H8O)

от 0 до 50

от 0 до 0,75

±5

-

пропанол-1 (C3H7OH)

от 0 до 50

от 0 до 1,0

±5

-

бутанол (C4H9OH)

от 0 до 50

от 0 до 0,7

±5

-

октан (C8H18)

от 0 до 50

от 0 до 0,4

±5

-

диэтиламин (C4H11N)

от 0 до 50

от 0 до 0,85

±5

-

Нормальные условия измерений:

- диапазон температуры окружающей среды от +15 oC до +25 oC;

- диапазон относительной влажности окружающей среды от 20 % до 80 %;

- диапазон атмосферного давления от 98,0 до 104,6 кПа.

1) Поверочным компонентом при периодической поверке для всех исполнений газоанализатора, кроме «ИГМ-14 метан» и «ИГМ-14 гексан», является пропан (C3H8)

2) Пределы допускаемой основной погрешности нормированы при условии загазованности контролируемой воздушной среды источниками, выделяющими только один компонент.

3) Диапазон показаний довзрывоопасных концентраций горючих газов и паров горючих жидкостей для выходного цифрового сигнала по протоколу MODBUS RTU составляет от 0 до 100 % НКПР

Значения НКПР в соответствии с ГОСТ 31610.20-1-2020.

4) Градуировка ИГМ-14 на нефтепродукты осуществляется изготовителем на один из определяемых компонентов;

- бензин неэтилированный по ГОСТ Р 51866-2002;

- топливо дизельное по ГОСТ 305-2013;

- керосин по ГОСТ Р 52050-2020;

- уайт-спирит по ГОСТ 3134-78;

- топливо для реактивных двигателей по ГОСТ 10227-86;

- бензин авиационный по ГОСТ 1012-2013;

- бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту».

Таблица 3 - Метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне условий эксплуатации, на каждые 10°С, в долях от пределов допускаемой основной погрешности

±0,3

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления в диапазоне условий эксплуатации, на каждые 10 кПа, в долях от пределов допускаемой основной погрешности

±2,0

Пределы допускаемой погрешности срабатывания порогового устройства, в долях от пределов допускаемой основной погрешности

±0,2

Номинальное время установления выходного сигнала газоанализатора, с, не более

- по уровню 0,5 (T0,5)

- по уровню 0,9 (T0,9)

10

20

Изменение выходного сигнала за 30 сут непрерывной работы, в долях от предела допускаемой основной погрешности, не более

±0,5

Таблица 4 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Время прогрева, мин, не более

10

Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В:

от 18 до 32

Электрическая мощность, потребляемая газоанализатором, Вт, не более

5,7

Габаритные размеры газоанализатора, мм, не более:

для исполнения ИГМ-14-4А, ИГМ-14-4С

- высота

109

- ширина

144

- длина

для исполнения ИГМ-14-5А, ИГМ-14-5С

209

- высота

109

- ширина

144

- длина

296

Масса газоанализатора, кг, не бо-

лее

алюминиевый корпус

4,2

- ИГМ-14-4А

- ИГМ-14-5А

4,8

корпус из нержавеющей стали

6,0

- ИГМ-14-4С

- ИГМ-14-5С

6,5

Средняя наработка до отказа, ч, не менее

35000

Средний срок службы, лет

15

Вероятность безотказной работы газоанализаторов за время (наработку) 3 года не менее

0,95

Наименование характеристики

Значение

Маркировка взрывозащиты газоанализаторов:

ИГМ-14-4С

ИГМ-14-4А

ИГМ-14-5С

ИГМ-14-5А

1 Ex d IIC T6...T4 Gb Х, Ex tb IIIC T85°C ...T135°C Db X, РВ Ex d I Mb X

1 Ex d IIC T6...T4 Gb Х, Ex tb IIIC T85°C ...T135°C Db X

1 Ex d [ia Ga] IIC T6.T4 Gb Х, Ex tb [ia Da] IIIC T85°C ...T135°C Db X, РВ Ex d [ia Ma] I Mb X

1 Ex d [ia Ga] IIC T6.T4 Gb Х, Ex tb [ia Da] IIIC T85°C ...T135°C Db X

Степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015

IP66/68

Условия эксплуатации

- диапазон температуры окружающей и анализируемой сред, oC

- диапазон относительной влажности при температуре +35 оС (без конденсации), %

- диапазон атмосферного давления, кПа

от -60 до +90

до 100

от 80 до 120

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку на корпусе газоанализатора методом лазерной гравировки.

Комплектность

Таблица 5 - Комплектность газоанализатора

Наименование

Обозначение

Количество

Газоанализатор стационарный ИГМ-14

МРБП.413347.021

1 шт.

Руководство по эксплуатации

МРБП.413347.021 РЭ

1 шт.

(на электронном носителе, бумажная версия - по запросу потребителя)

Паспорт

МРБП.413347.021 ПС

1 шт.

Электронный носитель с "Igm 0.1.exe" (или выше) и документацией

-

1 шт.

Комплект крепежа

-

1 комплект

Сведения о методах измерений

приведены в документе «Газоанализаторы стационарные ИГМ-14. Руководство по эксплуатации» МРБП.413347.021РЭ: раздел 4 «Использование по назначению», раздел 5 «Техническое обслуживание».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

МРБП.413347.021ТУ Газоанализаторы стационарные ИГМ-14. Технические условия.

Другие Газоанализаторы

89775-23
Метран АГ Газоанализаторы
Акционерное общество "Промышленная Группа "Метран" (АО "ПГ "Метран"), г. Челябинск; Общество с ограниченной ответственностью "Метран Проект" (ОOO "Метран Проект"), г. Челябинск
Газоанализаторы Метран АГ (далее - газоанализаторы) предназначены для непрерывного измерения содержания объемной доли различных компонентов в газовых средах, промышленных выбросах, дымовых газах, биогазах и прочих технологических газах.
90050-23
DILO 3-038R-R313 V2-В Газоанализаторы
Фирма "DILO Armaturen und Anlagen GmbH", Германия
Газоанализаторы DILO 3-038R-R313 У2-В (далее - газоанализаторы) предназначены для измерений объемной доли гексафторида серы (элегаза, SFe), объемной доли диоксида серы (SO2) и температуры точки росы в газовых средах, используемых в высоковольтных уст...
90143-23
ПТ 2020 Газоанализаторы
Акционерное общество "Прогрессивные технологии" (АО "ПТ"), г. Санкт-Петербург
Газоанализаторы ПТ 2020 (далее - газоанализаторы) предназначены для измерений объемной доли диоксида серы (SO2), диоксида углерода (СО2), метана (CH4) в газовых смесях.
90146-23
СГХ Газосигнализаторы
Общество с ограниченной ответственностью "Сенсор" (ООО "Сенсор"), г. Пенза
Г азосигнализаторы СГХ (далее - газосигнализаторы) предназначены для непрерывного автоматического контроля содержания горючих газов и (или) монооксида углерода в воздухе помещений.
90206-23
ЭЛЬГАЗ-300 Газоанализаторы
Общество с ограниченной ответственностью "ЭльГаз" (ООО "ЭльГаз"), г. Москва
Газоанализаторы ЭЛЬГАЗ-300 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов, а также кисл...
