Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR
| Номер в ГРСИ РФ: | 89736-23 |
|---|---|
| Производитель / заявитель: | ООО "Контроль ИТ", Московская область, г. Химки |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR (далее - зонды ESR) предназначены для измерений параметров сетей передачи данных.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89736-23 |
| Наименование | Зонды периферийного узла Системы контроля, мониторинга и управления трафиком |
| Модель | ESR |
| Срок свидетельства (Или заводской номер) | 09.08.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ"), Московская обл., г. Химки
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 5692 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 5692 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 89736-23: Описание типа | Скачать | 3.9 MБ | |
| 89736-23: Методика поверки | Скачать | 20.5 MБ |
Описание типа
Назначение
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR (далее - зонды ESR) предназначены для измерений параметров сетей передачи данных.
Описание
К настоящему типу средств измерений зонды периферийного узла Системы контроля, мониторинга и управления трафиком, входящие в состав Системы контроля, мониторинга и управления трафиком (далее - Система КМУТ) (регистрационный № 78350-20), следующих модификаций ESR-10 KMUT, ESR-12V KMUT, ESR-15 KMUT, ESR-15R KMUT, ESR-20 KMUT, ESR-21 KMUT. В зависимости от исполняемых функций зонды ESR имеют конструктивные отличия в интерфейсах присоединения к сети связи и наличии информационных индикаторов.
Принцип действия зондов ESR основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.
Измерению подлежат характеристики трафика между зондами ESR, зондами ESR и другими зондами Системы КМУТ, зондами ESR и серверами Системы КМУТ, в том числе центральным сервером.
Управление зондами ESR осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени зондов к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от сервера времени, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.
В зондах ESR предусмотрена возможность формирования и передачи тестового трафика, содержащего заданный эталонный объем информации и измерения характеристик переданного трафика в точках подключения к сети передачи данных. Информация об измеряемых характеристиках передаётся для дальнейшей обработки на сервера Систем КМУТ.
Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов ESR, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).
Зонды ESR размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.
В основу конструкции зондов ESR положены аппаратные платформы сервисных маршрутизаторов ESR производства ООО «Предприятие «ЭЛТЕКС», в закрытую часть памяти которых устанавливается специальное программное обеспечение, разработанное Обществом с ограниченной ответственностью «Контроль ИТ» и обеспечивающее выполнение измерительных функций.
Конструктивно зонды ESR выполнены в виде блоков, в которых размещены специализированные электронные платы. Корпус изготавливается из пластика (модификации ESR-10 KMUT, ESR-15 KMUT) или металлического сплава (модификации ESR-12V KMUT, ESR-15R KMUT, ESR-20 KMUT, ESR-21 KMUT) может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Интерфейсы для подключения к сети связи, кабелей управления, располагаются на лицевой панели блока. Модификации Зондов ESR-12V KMUT, ESR-15R KMUT, ESR-20 KMUT, ESR-21 KMUT имеют исполнение, позволяющее осуществлять монтаж в 19" телекоммуникационную стойку.
Нанесение знака поверки на корпус зондов ESR не предусмотрено. Серийные номера, однозначно идентифицирующие каждый экземпляр зондов, наносятся на панель в форме наклейки, содержащей серийный номер в цифро-буквенном формате. Также считывание серийного номера возможно по специальной команде в интерфейсе командной строки.
Внешний вид Зондов ESR и возможное место нанесения знака утверждения типа показаны на рисунках 1 - 6. Пломбирование зондов предусмотрено на болтах крепления корпуса.
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид зондов ESR модификации ESR-10 KMUT
Места пломбировки
Место нанесения
заводского номера
Место нанесения
знака утверждения
нанесения
заводского номера
Место
Места пломби
Рисунок 2 - Внешний вид зондов ESR модификаций ESR-12V KMUT
Место нанесения знака
Место нанесения
Места пломбировки
утверждения типа заводского номера
Гесгех
llllllllllllllllllllllllll’l
SN МР22000064
, 11Н11111Ш1 MAC CC9DA271B9O9
ESR1SKMUT
Рисунок 3 - Внешний вид зондов ESR модификаций ESR-15 KMUT
Место нанесения знака утверждения типа
Место нанесения
заводского номер
Место пломбиров.

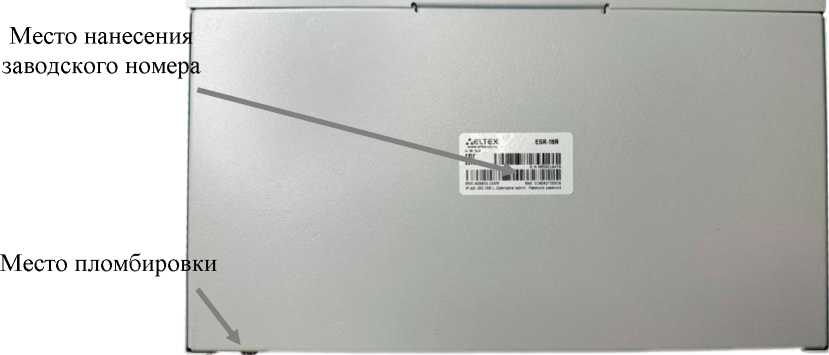

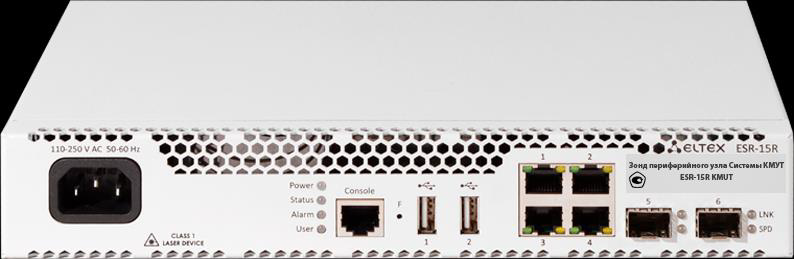

Рисунок 4 - Внешний вид зондов ESR модификаций ESR-15R KMUT
Место нанесения знака утверждения типа
-г—
Место нанес ения заводского но мера
Места пломбир ।
овки

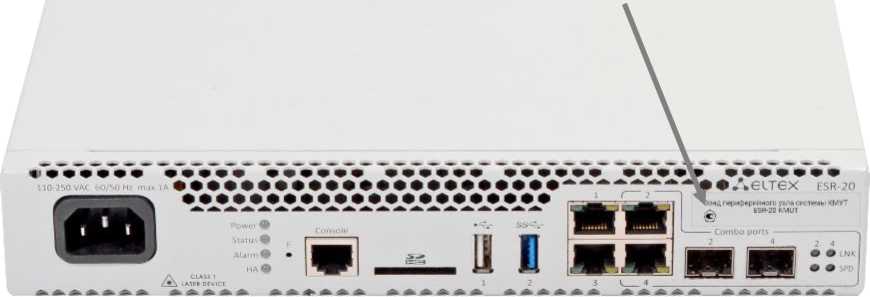

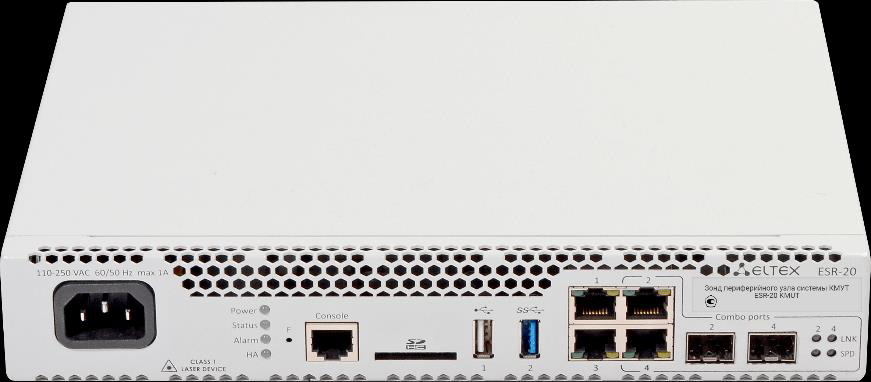

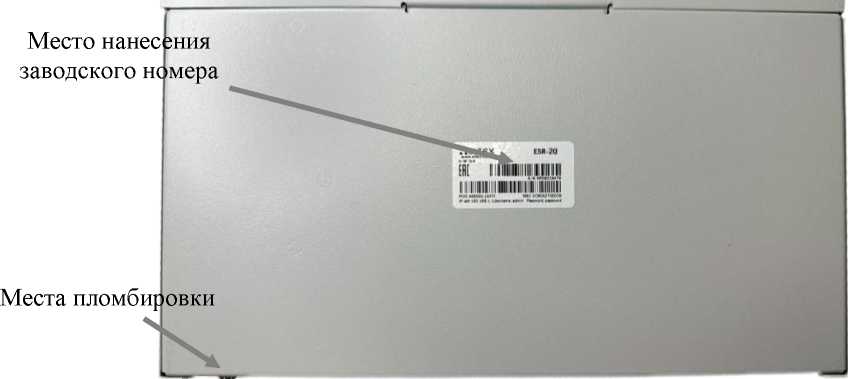

Рисунок 5 - Внешний вид зондов ESR модификаций ESR-20 KMUT
Место нанесения знака утверждения
ПП1Г11 Tn mi Tini
Место нанесения
заводского номера
Места пломбировки

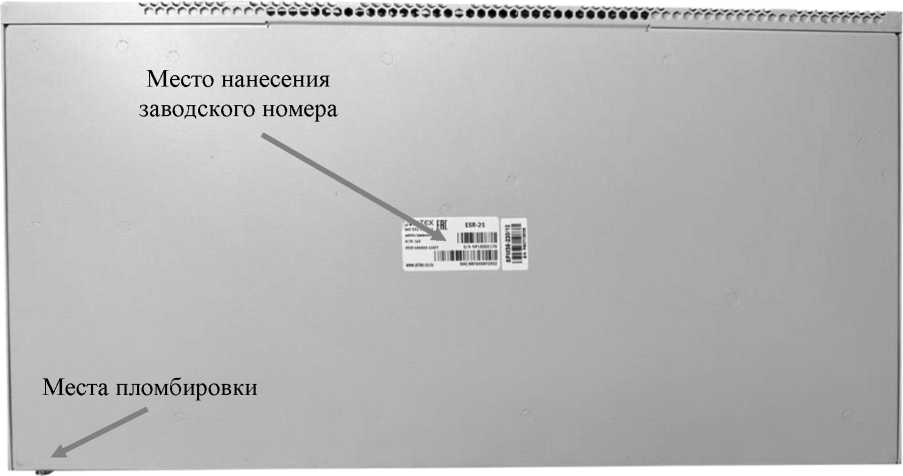

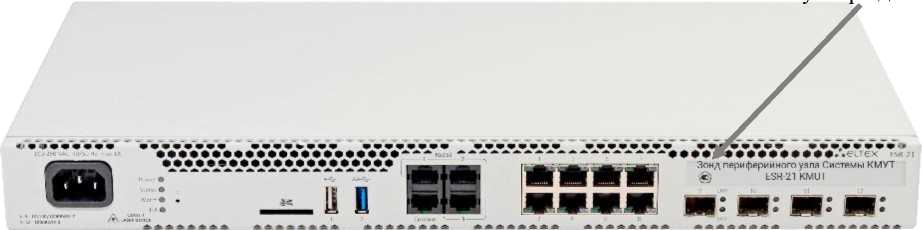

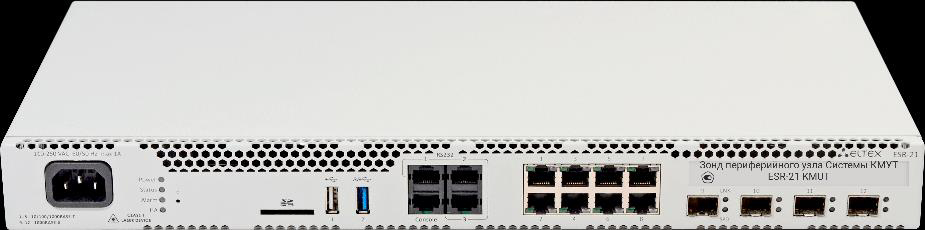

Рисунок 6 - Внешний вид зондов ESR модификаций ESR-21 KMUT
Программное обеспечение
В зонды ESR устанавливается специальное Программное обеспечения (ПО).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ESR-10 KMUT, ESR-12V KMUT, ESR-15 KMUT, ESR-15R KMUT |
ESR-20 KMUT, ESR-21 KMUT | |
|
Идентификационное наименование ПО |
Программное обеспечение маршрутизатора серии ESR-1x KMUT |
Программное обеспечение маршрутизатора серии ESR-2x KMUT |
|
Номер версии ПО |
не ниже 1.12.2 |
не ниже 1.12.2 |
|
Цифровой идентификатор ПО |
указывается в формуляре зонда ESR на конкретную его модификацию | |
|
Алгоритм вычисления цифрового идентификатора |
md5 | |
Конструкция зондов ESR исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.0772014 «средний».
Технические характеристики
Таблица 2 - Метрологические характеристики зондов
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества переданной (принятой) информации (данных), байт |
от 1 до 104 857 600 |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных), байт |
±Ь10’4К |
|
Диапазон измерений продолжительности (длительности) сеансов передачи данных, с |
от 1 до 3600 |
|
Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с |
±0,3 |
|
Диапазон измерений пропускной способности канала передачи данных, кбит/с |
от 100 до 500^103 |
|
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % |
±1 |
|
Диапазон измерений скорости передаваемой информации (модификации ESR-10 KMUT, ESR-12V KMUT, ESR-15 KMUT, ESR-15R KMUT), кбит/с |
от 100 до 500Л03 |
|
Диапазон измерений скорости передаваемой информации (модификации ESR-20 KMUT, ESR-21 KMUT), кбит/с |
от 100 до 900403 |
|
Пределы допускаемой относительной погрешности измерений скорости передаваемой информации, % |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с |
±0,3 |
|
Диапазон измерений средней задержки передачи пакетов данных (PD), мкс |
от 0 до 1,5-106 |
|
Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных, % |
±1 |
|
Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс |
от 0 до 1 •Ю5 |
|
Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), % |
±1 |
|
Диапазон измерений коэффициента потерь пакетов данных (PL) |
от 0 до 1 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов данных (PL) |
±3Д10’5 |
Таблица 3 - Основные технические характеристики зондов
|
Параметры электрического питания: - напряжение переменного тока частотой 50 ± 5 Гц, В |
220 ± 22 |
|
Потребляемая мощность, В^А, не более: - ESR-10 KMUT |
9 |
|
- ESR-12V KMUT |
22 |
|
- ESR-15 KMUT |
18 |
|
- ESR-15R KMUT |
18 |
|
- ESR-20 KMUT |
25 |
|
- ESR-21 KMUT |
32 |
|
Габаритные размеры (ширина x высота х глубина), мм, не более: - ESR-10 KMUT |
185 х 32 х 118 |
|
- ESR-12V KMUT |
267 х 44 х 161 |
|
- ESR-15 KMUT |
230 х 32 х 133 |
|
- ESR-15R KMUT |
267 х 44 х 212 |
|
- ESR-20 KMUT |
267 х 44 х 212 |
|
- ESR-21 KMUT |
430 х 44 х 225 |
|
Масса, кг, не более: - ESR-10 KMUT |
1 |
|
- ESR-12V KMUT |
1 |
|
- ESR-15 KMUT |
1 |
|
- ESR-15R KMUT |
2 |
|
- ESR-20 KMUT |
2 |
|
- ESR-21 KMUT |
3,15 |
|
Условия эксплуатации: |
По группе 2 ГОСТ 22261-94 |
Знак утверждения типа
наносится типографским способом на руководство по эксплуатации, а также в зависимости от конструкции зондов ESR на лицевую или нижнюю панель в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Зонд периферийного узла Системы контроля, мониторинга и управления трафиком ESR |
1* | |
|
Комплект принадлежностей |
_ |
1 компл. |
|
Руководство по эксплуатации |
РМБТ.466961.005 РЭ |
1 экз. |
|
Формуляр |
РМБТ.466961.005 ФО |
1 экз. |
|
* Модификация зонда ESR определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.005 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;
РМБТ.466961.005 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR. Технические условия»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
