Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T
| Номер в ГРСИ РФ: | 89846-23 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Курганский приборостроительный завод" (ООО "КПЗ"), г. Москва |
Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T предназначены для измерения и многотарифного учета активной и реактивной электрической энергии прямого и обратного направлений в трехфазных сетях переменного тока промышленной частоты при включении в сеть через трансформаторы тока. Счетчики могут использоваться как автономно, так и в составе автоматизированных информационно-измерительных систем учета электрической энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 89846-23 |
| Наименование | Счетчики электроэнергии трехфазные трансформаторного включения |
| Модель | M2M-3T |
| Срок свидетельства (Или заводской номер) | 28.08.2028 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Курганский приборостроительный завод" (ООО "КПЗ"), г. Курган
Поверка
| Межповерочный интервал / Периодичность поверки | 10 лет |
| Зарегистрировано поверок | 7140 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 7140 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 89846-23: Описание типа | Скачать | 501 КБ | |
| 89846-23: Методика поверки | Скачать | 5.4 MБ |
Описание типа
Назначение
Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T предназначены для измерения и многотарифного учета активной и реактивной электрической энергии прямого и обратного направлений в трехфазных сетях переменного тока промышленной частоты при включении в сеть через трансформаторы тока. Счетчики могут использоваться как автономно, так и в составе автоматизированных информационно-измерительных систем учета электрической энергии.
Описание
Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока с помощью аналого-цифровых преобразователей с последующей обработкой с помощью микроконтроллера.
Конструктивно счетчики состоят из состоит из корпуса (кожуха), клеммных зажимов, крышки клеммной колодки, печатной платы и дисплея. В корпусе расположены печатные платы, жидкокристаллический индикатор, светодиодный индикатор LED, измерительные элементы, верхние и нижние зажимы. Счётчик имеет в своём составе датчики тока, в качестве которых служат токовые трансформаторы; датчики напряжения, в качестве которых служат резистивные делители напряжения; микросхему аналого-цифрового преобразователя (АЦП); микроконтроллер; энергонезависимую память для хранения данных; графический дисплей для отображения измеренных величин; кнопки управления; энергонезависимые часы реального времени; оптический порт; испытательный оптический выход; модули основного и резервного канала связи; встроенный источник питания, расположенные на одной плате, размещенной в пластиковом корпусе.
Дополнительная плата модуля дисплея крепится к основной плате и соединяется с ней с помощью шлейфа; плата резервного модуля связи крепится к разъёмам на основной плате.
Контактная (клеммная) колодка служит для подключения электросети, соединяется с корпусом и закрывается прозрачной крышкой клеммного отсека. Крышка корпуса счетчика допускает пломбировку завода-изготовителя, а крышка клеммного отсека, - пломбировку обслуживающей организации. Дополнительная пломба служит для нанесения знака поверки. Заводские номера наносятся на корпус счетчика посредством лазерной гравировки.
В журналах событий фиксируются значимые события изменения конфигурации, попыток внешнего воздействия на процесс учета электроэнергии, превышение пороговых значений параметров электросети и нагрузки. Счетчик регистрирует события и сохраняют их в памяти с фиксацией даты и времени. Счетчик дает возможность определить тарифные расписания с использованием до 4 тарифов и до 12 тарифных зон в сутки, задаваемых при конфигурировании. При создании расписаний используются суточные расписания, тарифные недели и специальные дни, возможно определить переход зима/лето.
Счетчики изготавливаются в различных модификациях, различающихся наличием SIM-чипа, возможностью подключения антенны, типом основного канала связи, наличием и типом резервного канала связи. Каждая модификация имеет своё уникальное условное обозначение, состав и возможные варианты характеристик приведены в разделе «Структура условного обозначения».
Структура условного обозначения
М2М - зт - 05/1 - io - х-х - х (Х)
------ Наличие SIM-чипа
/нет индекса/ - отсутствует
SC - применяется SIM-чип
-------- Резервный канал связи
/нет индекса/ - отсутствует
RS - RS-485
PLC - PLC
E - Ethernet
LORA - LoRa
XNB - XNB
------------ Антенна GSM
/нет индекса/ - встроенная
А - внешняя антенна
----------------- Основной канал связи
2G - 2G (GSM/GPRS)
4G - 4G (LTE)
IoT - eMTC / NB-IoT
----------------------- Максимальный ток
10 - 10 А
--------------------------------- Класс точности по активной энергии/реактивной энергии и номинальное фазное/линейное напряжение
05/1 - 0,5S/ 1,0 и 230 / 400 В
---------------------------------------- Конструктивное исполнение и схема включения
3Т - трехфазный щитовой трансформаторного включения
----------------------------------------------------Обозначение типа счетчика
Общий вид счетчиков и место нанесения заводского номера представлены на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на лицевую панель корпуса счетчиков любым технологическим способом.
ГОСТ 31819.23-2012 Сделано в России
Рисунок 1 - Общий вид счетчиков и место нанесения заводского номера
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Поставленный производителем счетчик имеет две пломбы, находящиеся под прозрачной крышкой клеммного отсека: пломбу первичной поверки (слева) и пломбу с оттиском клейма завода-изготовителя (справа).
Снаружи на правой стороне счетчик имеет дополнительную наклейку-пломбу.
На счетчике предусмотрено место для пломбы обслуживающей организации, которая устанавливается над крышкой клеммного отсека.
Месторасположения пломб и знака поверки (пломба с оттиском поверителя) указаны на рисунке 2.

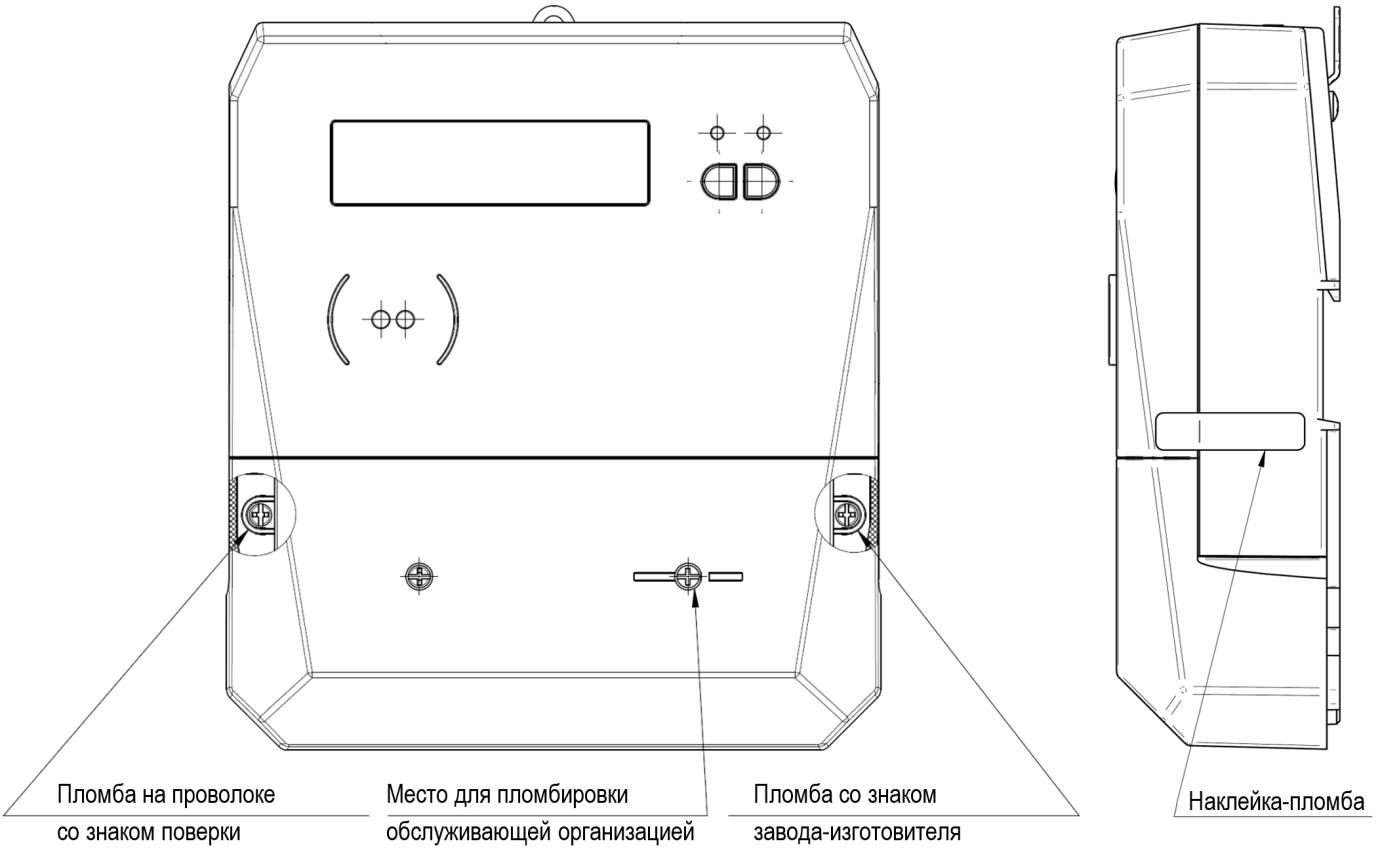

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по каналам связи.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки.
Встроенное ПО не может быть считано без вскрытия корпуса счетчика и использования специального оборудования и программного обеспечения. Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл. Номер версии ПО может быть считан со счетчика по каналам связи.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KPZ_pwrm_metrology |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.00 |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики счетчиков
|
Наименование характеристики |
Значение |
|
Класс точности - по активной электрической энергии по ГОСТ 31819.22-2012 - по реактивной электрической энергии по ГОСТ 31819.23-2012 |
0,5S 1,0 |
|
Номинальное фазное/линейное напряжение, Uhom, В |
230/400 |
|
Рабочий диапазон напряжений, В |
От 0,8^Uhom дО 1,15 •Uhom |
|
Номинальный ток, Ihom, А |
5 |
|
Максимальный ток, 1макс, А |
10 |
|
Рабочий диапазон частоты сети, Гц |
от 47,5 до 52,2 |
|
Стартовый ток (чувствительность) при симметричной нагрузке: - по активной электрической энергии (при cos ^ = 1) - по реактивной электрической энергии (при sin ^ = 1) |
0,001-Ihom 0,002-Ihom |
|
Пределы основной абсолютной погрешности хода внутренних часов за сутки, с, не более |
±5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность каждой цепью 1): - напряжения, активная и полная, Вт / В^А, не более2) - тока, полная, В^А, не более3) |
2,0 / 10 1,0 |
|
Количество тарифов |
4 |
|
Количество тарифных зон |
12 |
|
Постоянная счетчика по активной и реактивной энергии, имп./(кВт^ч) и имп./(квар^ч) |
3600 и 3600 |
|
Габаритные размеры, (Длина х Ширина х Глубина), мм, не более |
195x175x62 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации: - рабочий диапазон температуры окружающей среды, °С - предельный диапазон температуры окружающей среды, °С - относительная влажность при +30 °С, %, не более - атмосферное давление, кПа |
от -20 до +45 от -50 до +70 95 от 70 до 106 |
|
Срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
|
Примечания: 1) - При нормальной температуре и номинальной частоте; 2) - При номинальном напряжении; 3) - При номинальном токе. | |
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
шт./экз. |
|
Счетчик электроэнергии трехфазный трансформаторного включения М2М-3Т |
ПРЕТ.411152.007 |
1 шт. |
|
Паспорт |
ПРЕТ.411152.007ПС |
1 экз. |
|
Руководство по эксплуатации |
ПРЕТ.411152.007РЭ |
1 экз.* |
|
Методика поверки |
- |
1 экз.* |
|
* - Поставляется на бумажном носителе по отдельному запросу. Электронные версии находятся в свободном доступе на сайте производителя | ||
Знак утверждения типа
наносится на панель счётчиков методом печати или лазерной маркировки, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методах измерений
приведены в документе «Счетчик электроэнергии трехфазный трансформаторного включения
М2М-3Т. Руководство по эксплуатации», подраздел 3.7 «Устройство и работа счетчика».
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Технические условия ПРЕТ.411152.007ТУ «Счетчики электроэнергии трехфазные трансформаторного включения M2M-3T».
